本教程基于一篇深度学习领域关于“基于图像的三维物体重建”的权威综述，系统梳理了自2015年以来该领域的核心方法、技术分类、训练策略、性能对比及未来趋势。无论您是初学者还是资深研究者，都能通过本教程快速掌握三维重建方向的关键知识点。

一、问题陈述与分类

三维重建的目标是从一张或多张RGB图片中恢复物体的三维模型。该问题可形式化为：学习一个预测算子 f，使得 f(I) 输出的模型与真实物体尽可能相似。损失函数用于衡量重建结果与真实模型之间的差异。

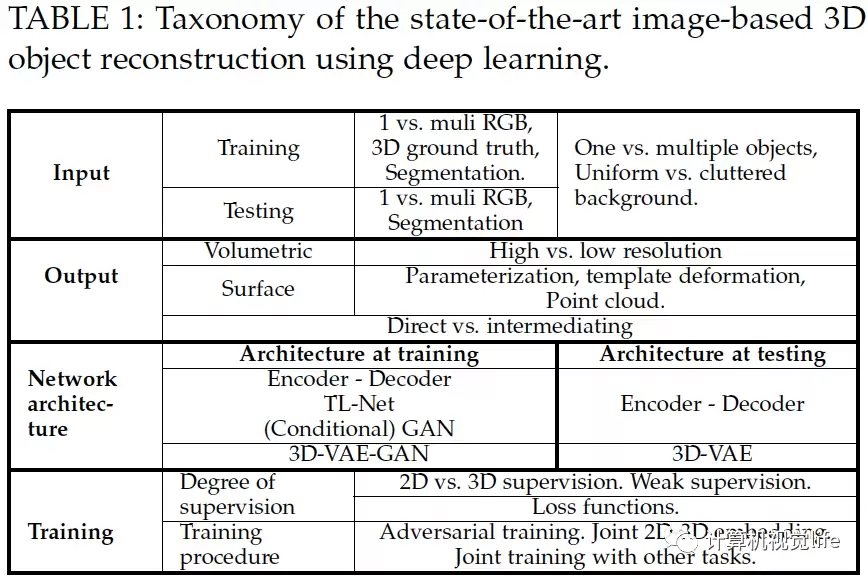

本文根据以下四个维度对三维重建算法进行分类：

• 输入（Input）：单张图片、多张图片（已知/未知外参）、视频流；输入也可包含轮廓、语义标注等先验信息。
• 输出表示（Output）：体积表示（Volumetric）、表面表示（Surface）、中间表示（Intermediate）。
• 网络结构（Network architecture）：由编码器 h 和解码器 g 组成，常见主干包括卷积神经网络、反卷积网络等。
• 训练方式（Training）：包括数据集、损失函数、监督程度（三维监督、二维监督、视频监督等）。

二、编码阶段：将图像映射到隐空间

编码器将输入图像映射为特征向量（隐变量）。一个优秀的映射应满足：相似物体对应相似隐向量；微小扰动引发形状的微小变化；隐表示与相机位姿等外部因素无关；三维模型与其二维投影在隐空间中应重合。

1. 离散隐空间

早期工作（如3D ShapeNet）使用3D卷积+全连接层，将体素网格映射为固定长度的向量。这种架构也扩展到了2D编码器，用于处理图像输入。

2. 连续隐空间

变分自编码器（VAE）及其3D变体（3D-VAE）通过学习均值与标准差向量，实现了隐空间的连续性和可插值性，适用于未见过的图片重建任务。

3. 层次隐空间

通过引入全局和局部隐变量层，并利用跳跃连接，网络能提取更丰富的结构特征，有效提升重建质量。

4. 分离表示

将形状、位姿、光照等影响因子用不同编码分别表示，可减少参数、提高效率，并增强对外部因素的鲁棒性。

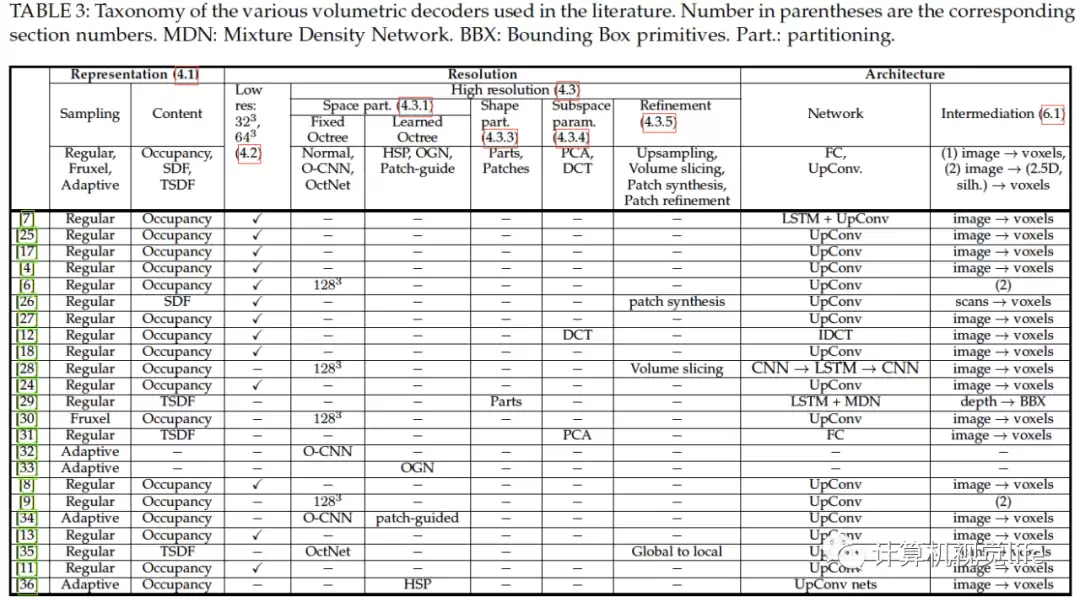

三、体积解码：从隐空间到体素栅格

体积表示将三维物体离散为体素网格，其优点是便于将2D卷积扩展到3D。但高精度体积表示的内存消耗极为巨大。

1. 体积表示方式

• 二元占用栅格
• 概率占用栅格
• 符号距离函数（SDF）
• 截断符号距离函数（TSDF）

2. 低精度体积重建

典型方法如MarrNet，先估计2.5D简图（深度图、法向量图、轮廓图），再通过编码器-解码器回归体积模型。近期工作可直接从图像预测体素栅格。

3. 高精度体积重建

• 空间划分：使用八叉树（OctNet等）减少内存消耗，但实现复杂度较高。
• 占用网络：学习连续隐式函数，如Occupancy Networks。
• 形状划分：将物体分解为独立部分分别重建，再组合为完整模型。
• 子空间参数化：用一组正交基表示形状，解码器只需估计基系数。
• 由粗到细优化：先重建低分辨率体素，再通过上采样网络细化局部细节。

4. 深度立方体匹配

为解决体积表示后处理（如Marching Cubes）不可微的问题，Liao等人提出了可端到端训练的深度立方体匹配网络，直接预测显式表面网格。

小提示： 高精度体积重建通常需要在内存与精度之间权衡。实际应用中，可先尝试粗分辨率模型，再针对关键区域进行细化。

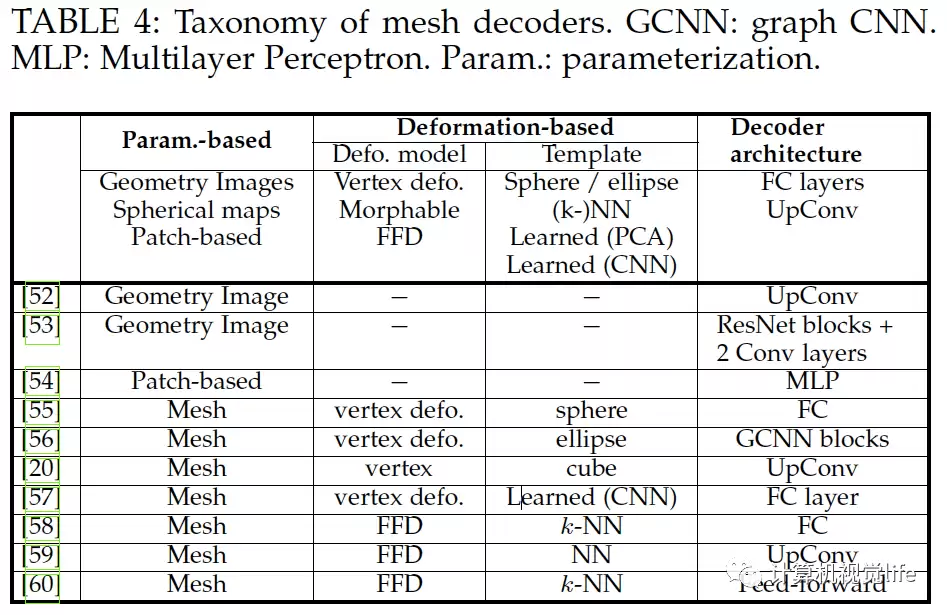

四、三维表面解码：网格与点云

表面表示（网格、点云）内存占用较小，但非规则结构难以直接融入深度学习框架。以下介绍三类主要方法：

1. 基于参数的三维建模

用映射 f: 2D域 → 3D表面。球形参数和几何图像适合0亏格物体，如人脸、躯干等。

2. 基于形变的三维重建

• 顶点形变：对模板顶点进行线性组合或位移。
• 可渐变模型：平均形状 + 正交基线性组合。
• 自由式形变（FFD）：对模板周围空间进行形变，不要求顶点之间一一对应。

典型工作如Kato等人采用球体作为模板，DeformNet从数据库检索最近邻形状再进行FFD形变。

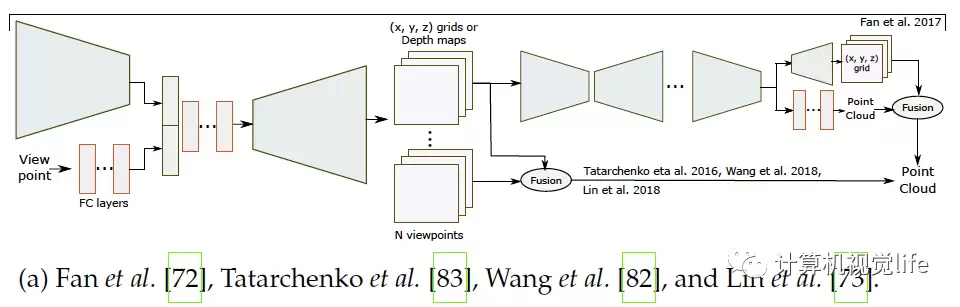

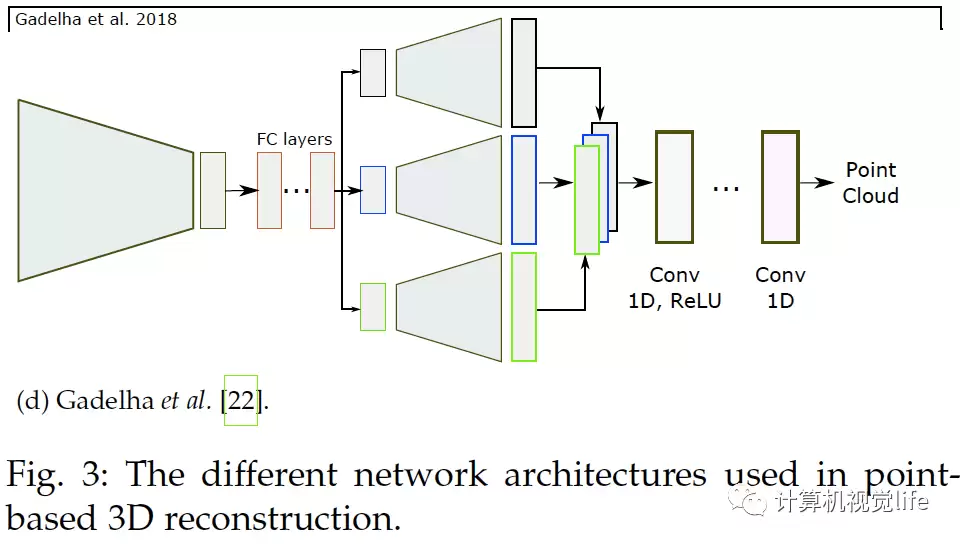

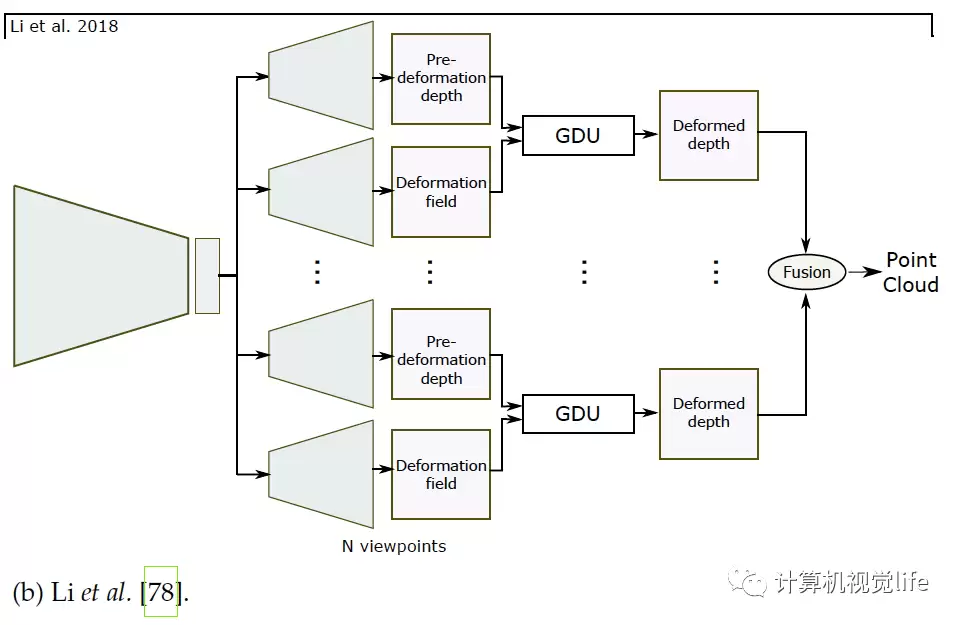

3. 基于点的算法

• 点集表示：将点云视为N×3矩阵，用全连接层处理（如PointNet）。
• 栅格表示：将点云编码为多通道2D栅格（如深度图），可用卷积网络进行特征提取。

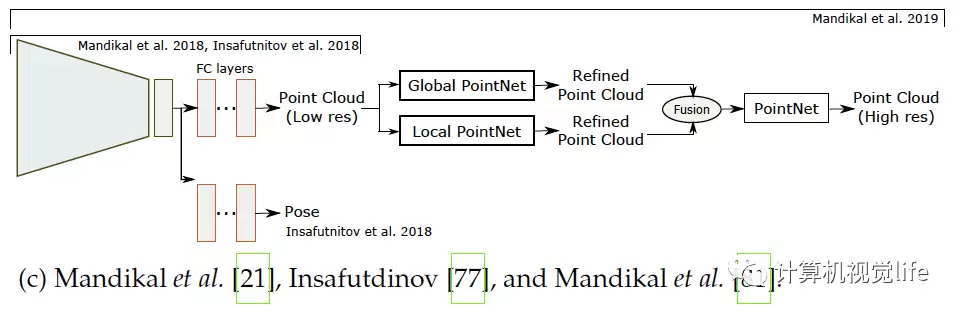

• 多级细化：级联网络逐步从低分辨率点云预测高分辨率点云。

注意：点云重建后需要泊松表面重建等后处理步骤才能得到网格，无法实现端到端训练。

五、利用其他信息辅助重建

1. 中间表示

先预测2.5D信息（深度图、法向图、轮廓图），再通过这些信息重建3D模型。多阶段方法如MarrNet，可实现端到端训练。其优点在于：2.5D信息更容易从2D图像中恢复。

2. 时空关系

利用视频帧间的时序信息，可以有效解决遮挡和歧义问题。典型工作如3D-R2N2使用LSTM记忆多视角信息，Pix2Vox采用并行编码器-解码器来克服输入顺序敏感的问题。

六、训练：监督信号与策略

1. 监督程度

• 三维监督：需要真实3D数据，损失函数包括体积损失、点集损失、N个重建的最小损失（MoN）。
• 二维监督：使用重投影误差（基于轮廓、深度、表面向量等），无需3D真值。
• 视频监督：利用运动估计结构（SFM）从视频生成部分点云，作为监督信号。

2. 训练步骤

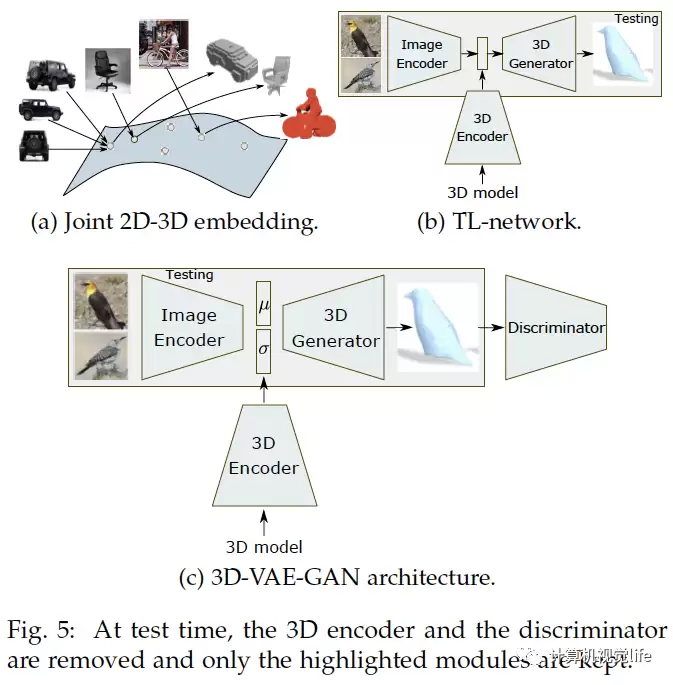

• 联合2D与3D（TL-embedding）：同时训练2D和3D编码器，将图像和对应3D模型映射到隐空间的同一点。
• 对抗训练：使用GAN提高泛化能力，但训练不稳定，需平衡生成器和判别器的能力。
• 与其他任务联合：如联合重建与分割，可相互促进提升效果。

常见问题： 如何选择监督方式？
答：如果有大量真实3D数据，优先选择三维监督，精度最高。若数据稀缺，可尝试二维监督或视频监督，但重建质量通常略低于三维监督。

七、应用与特殊案例

1. 三维人体重建

基于参数模型（如SCAPE、SMPL）估计人体形状和姿态；也可直接使用体积方法。部分工作同时重建服装。

2. 三维人脸重建

最常用三维形变模型（3DMM），从几何和纹理角度捕捉面部变化，表情可单独建模。

3. 三维场景解析

涉及检测、识别、重建和布局估计，处理遮挡和复杂场景是主要难点。

八、数据集

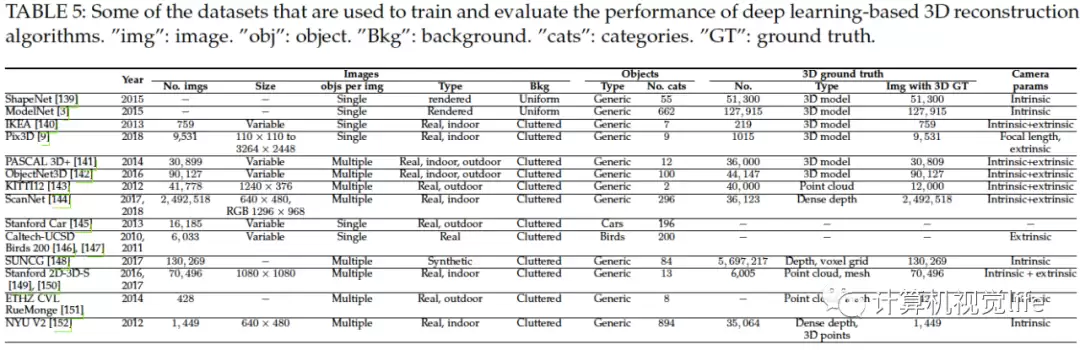

以下表格列出常用数据集及其属性。基于深度学习的三维重建需要大量带有3D标注的图像，弱监督/无监督方法则依赖额外信号（如相机参数）。

九、性能对比

1. 精度指标

• 均方误差（MSE）：重建与真值之间的对称表面距离。
• 交并比（IoU）：适用于体积重建，值越高表示重建效果越好。
• 交叉熵损失均值：越低代表预测越准确。

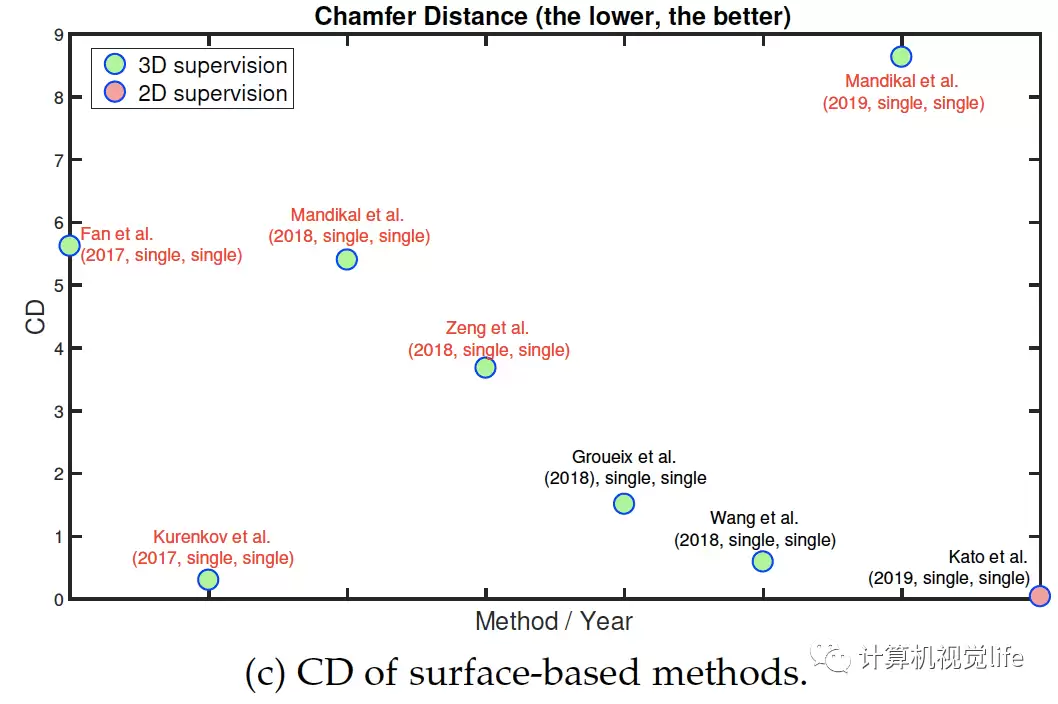

• 搬土距离（EMD）和倒角距离（Chamfer Distance）：常用于点云重建的评估。

2. 性能标准

• 三维监督程度：越少越好，以降低数据获取成本。
• 计算时间：期望达到实时或接近实时。
• 内存占用：直接影响算法的应用范围。

3. 比较与讨论

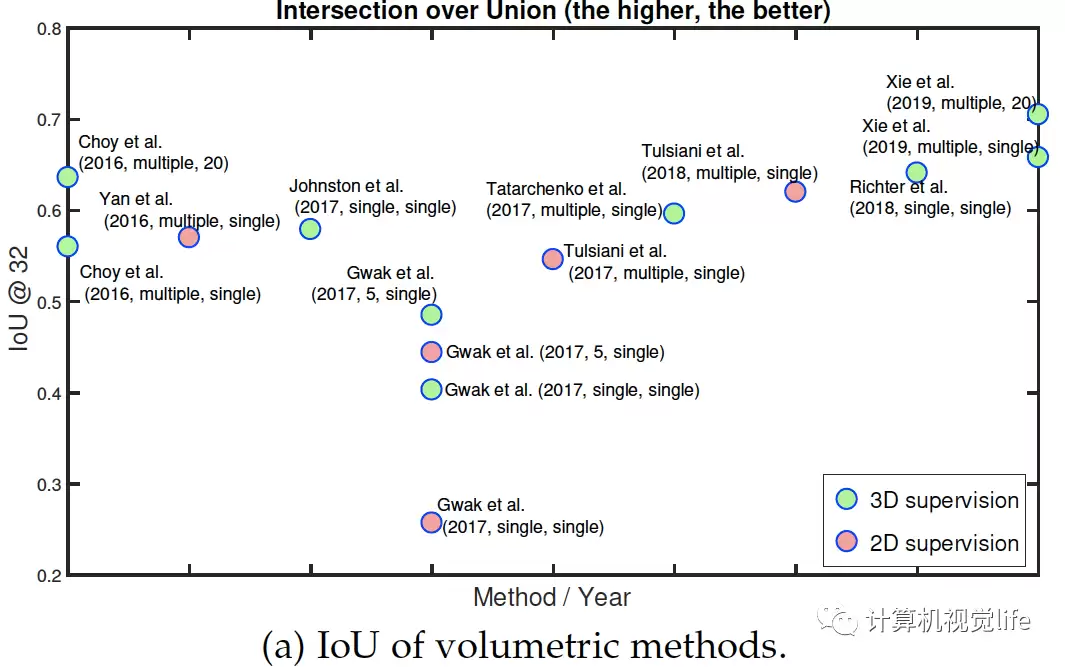

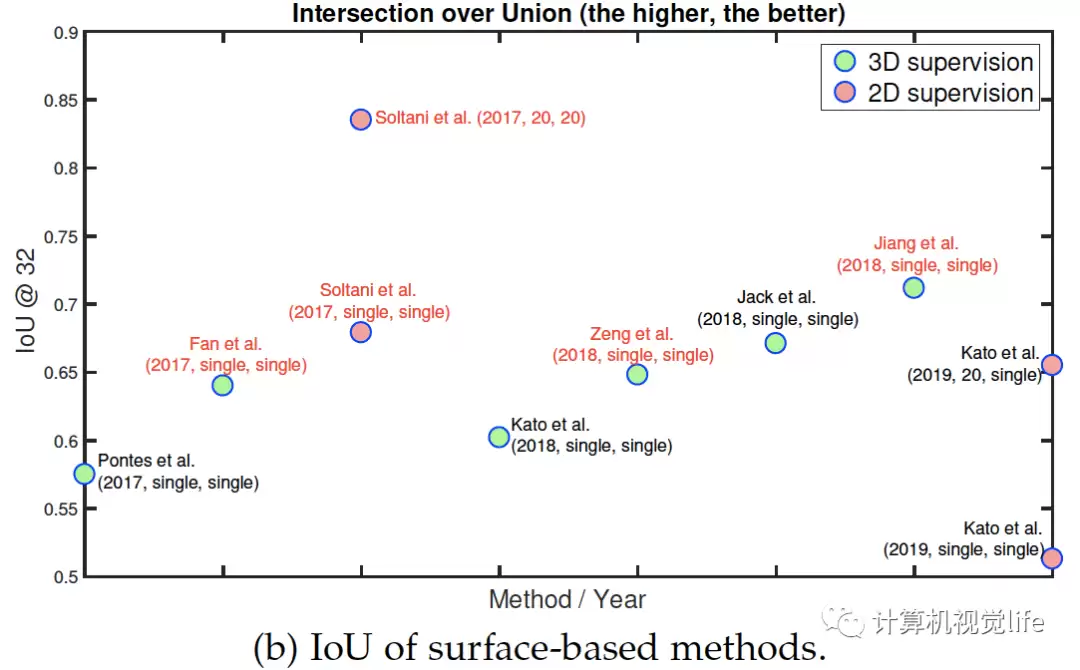

下图展示了近年来算法在ShapeNet数据集上的IoU改进趋势。多视图方法普遍优于单视图方法；表面重建效果略优于体积重建；2017年之后，二维监督方法的性能显著提升。

常见问题： 为什么体积方法内存消耗大？
答：因为3D体素网格随着分辨率增加，体素数量呈立方增长。解决办法包括使用八叉树、占用网络，或采用由粗到细的策略。

十、未来研究方向

• 训练数据问题：缺乏大规模真实3D数据集，需发展新数据集、弱监督/无监督方法及领域适应技术。
• 对不可见物体泛化：当前方法在未见过的物体类别上表现不佳，亟需提升泛化能力。
• 精细三维重建：无法恢复毛发、植物等细节，需结合细化模块提升精度。
• 重建与识别结合：融合自顶向下（识别）和自底向上（几何线索）的方法，实现互补。
• 专业实例重建：针对特定类别（人体、车辆等）利用先验知识提升重建效果。
• 遮挡与杂乱背景：多目标场景需联合检测与重建，以应对复杂环境。
• 3D视频：利用帧间时序信息进行平滑一致的三维重建。
• 全三维场景解析：完整的语义理解与重建，需处理对象间关系。

总结

本教程系统回顾了基于深度学习的三维物体重建方法，涵盖了体积、表面和点云三类表示，以及编码、解码、训练策略、应用和性能对比。尽管该领域已取得显著进展，但仍面临数据稀缺、泛化能力有限、精细细节恢复等挑战。未来，结合多任务学习、弱监督及领域知识将是重要的发展方向。

（原文论文：Image-based 3D Object Reconstruction: State-of-the-Art and Trends in the Deep Learning Era， arXiv:1906.06543）
