点线联合优化相机姿态：从线提取到高精度定位的完整教程
在相机定位领域，仅依赖点特征的方法在弱纹理区域或光照变化剧烈时常常失效。本教程将带你深入理解一种点线联合优化方法，它通过引入结构化的线段特征，结合深度学习与几何约束，显著提升了相机姿态估计的鲁棒性和精度。我们将从算法动机、创新点、完整流程到实验验证，一步一步拆解这项技术。
1. 为什么需要引入线条特征？—— 论文出发点
- 点特征的局限性：基于点特征的相机定位技术（如提取SIFT、ORB等特征点）已经非常成熟，但点特征对弱纹理区域（如白色墙面）和光照变化（如白天到夜晚）非常敏感。在这些场景下，匹配点数量会急剧下降，导致定位失败。
- 线条的天然优势：结构化线条（如建筑轮廓、楼梯边缘、门窗框架）在图像中往往更稳定，不易受纹理和光照的干扰。而且线条提供了方向信息和几何约束，有助于提升姿态解的稳定性。
- 从传统方法到深度学习：传统的线段检测方法（如LSD、FLD、EDline）依赖低层梯度信息，容易产生断裂或大量无关线段（如地毯纹理）。而基于卷积神经网络（CNN）的线段检测模型，借助大规模标注数据集（如Wireframe），能够有选择地提取结构化线段，同时忽略与纹理相关的杂乱线段。
小提示： 在实际应用中，如果你遇到室内弱纹理场景或室外光照变化剧烈的定位需求，优先考虑引入线条特征会是一个有效的改进方向。
2. 论文的三大核心贡献
该论文提出了以下创新，使得点线联合优化成为可能：
- 线检测CNN（VLSE）：设计了一种新颖的线段表示方法和基于Stacked Hourglass Network的定制混合卷积块，能够精确预测线段两个端点的位置。
- 由粗到细的线匹配方法：利用初始姿态，结合极几何约束和重投影误差过滤，筛选出高质量的2D-3D线匹配对。
- 点线联合优化代价函数：在传统点重投影误差基础上，加入更精确的线重投影误差（包括中点距离和角度），共同优化相机姿态。
3. 整体流程 (Pipeline)

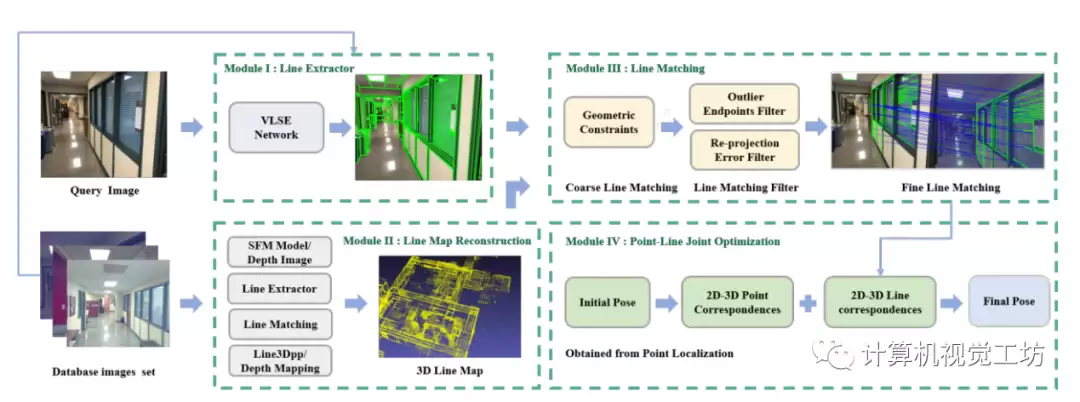

算法流程如下图所示，输入数据包括：用于建图的数据库图像集、具有初始姿态的查询图像（来自纯点定位方法提供的2D-3D点对应）。整个算法包含四个核心模块：
- 模块1 线提取：从数据库图像和查询图像中提取结构化线段。
- 模块2 线地图重建：根据数据集特性，采用不同策略构建3D线地图。
- 模块3 线段匹配与过滤：基于初始姿态，利用极几何约束和重投影误差获得高质量的2D-3D线匹配。
- 模块4 点线联合优化：最小化点匹配和线匹配的联合重投影误差，得到最终高精度姿态。
4. 模块1：线提取 (VLSE网络)
本模块的核心是训练一个卷积神经网络，直接预测图像中单个线段的两个端点的像素位置。其创新点在于线段表示方法和网络结构设计。
4.1 线表示：从角度偏移到位置偏移

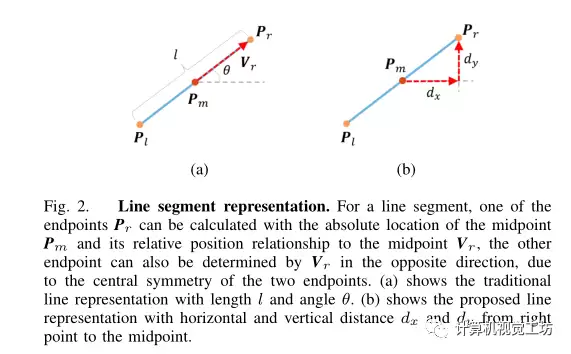

传统方法通常用线段长度l和角度θ来表示一条直线（如图a所示），但θ的微小偏差会导致长线段端点产生较大位置误差。本文采用水平距离dx和垂直距离dy来描述右端点相对于中点的偏移（如图b所示），从而在训练中更具鉴别性，角度误差被转化为位置误差，更易于优化。
左端点Pl和右端点Pr的坐标由中点偏移计算得出：

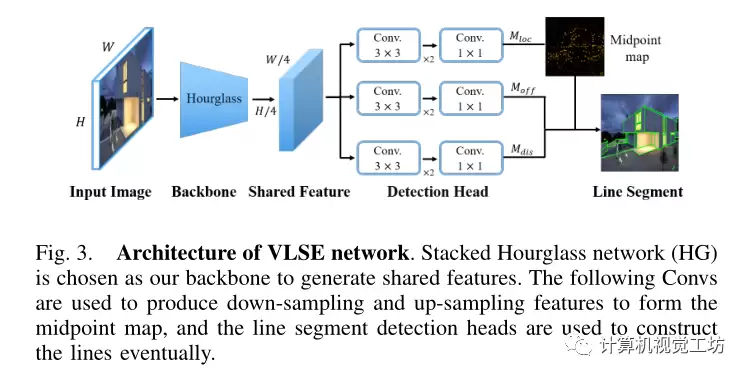

4.2 网络结构：混合卷积块增强感受野
采用Stacked Hourglass Network（HG）作为骨干网络，通过多尺度下采样和上采样融合特征。但标准的HG卷积块（1×1 + 3×3 + 1×1）对于细长线段不够友好。为此，论文额外引入了两个细长卷积核（7×1和1×7），将它们的结果与原始3×3卷积结果拼接，以融合不同感受野的特征。
网络最后输出三个二维图，共同用于恢复每条线段：
- ：中点置信度图（似然图），经过Softmax得到每个子像素是否包含中点。
：中点局部偏移图，通过Sigmoid在[0,1)×[0,1]范围内归一化，恢复像素级中点位置。
：端点位移图，推断水平和垂直方向上相对于中点的端点位移。
常见问题： 为什么不用角度而用dx/dy？
答案： 角度误差对长线段端点位置影响呈线性放大，而dx/dy的误差与线段长度无关，训练时损失函数更稳定，网络更容易收敛到精确的端点位置。

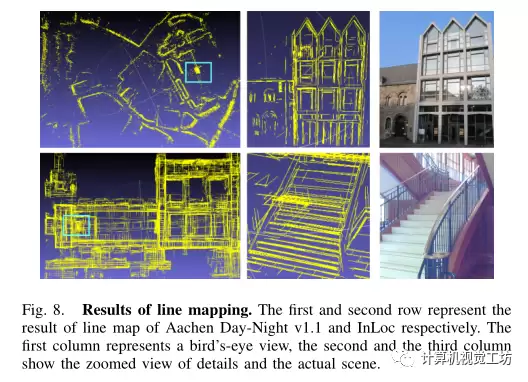

5. 模块2：线地图重建
根据数据集的不同特点，采用两种策略来构建3D线地图：
- 对于具有稀疏重建模型的数据集（如Aachen Day Night）：利用已有的基于SFM的方法Line3Dpp，通过多视图三角化生成3D线段。
- 对于具有深度图像的数据集（如InLoc）：采用一种轻量级重建方法 —— 将数据库图像上的2D线段直接投影到对应的深度图像上，并结合带RANSAC的PnP方法过滤异常值：只有两个端点都被判定为内点时，该2D-3D匹配才被保留。
6. 模块3：线段匹配与过滤
该模块将数据库图像与查询图像进行线匹配，具体分为两个步骤：

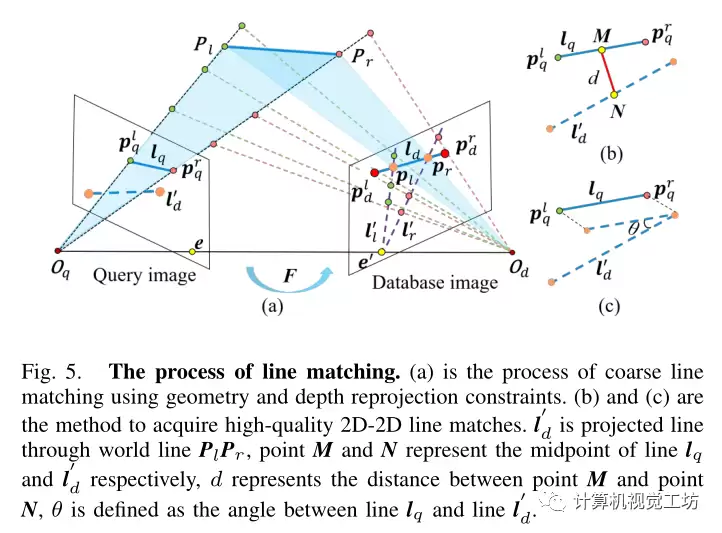

6.1 粗匹配：基于极几何约束
- 先通过图像检索找到与查询图像最相似的候选数据库图像。

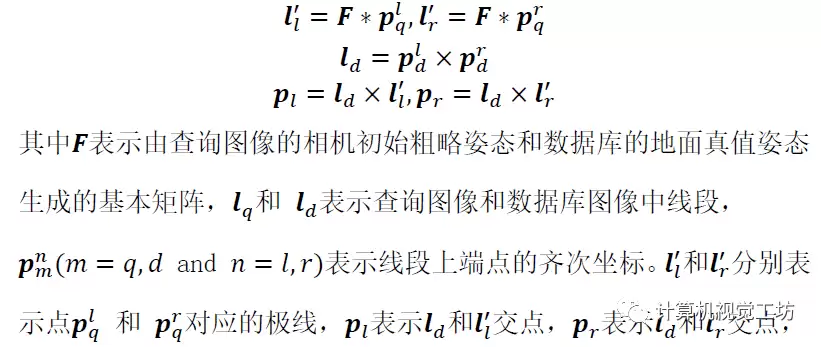

- 利用查询图像的初始姿态，计算极几何约束，将数据库图像上的线段投影到查询图像上，寻找重叠率超过阈值的候选线对。
6.2 细匹配：基于重投影误差过滤
- 将数据库图像上的2D线通过3D线地图映射为3D线段，然后利用初始姿态将3D线重投影到查询图像上。
- 计算重投影误差，包含中点距离误差和角度误差，选择两者都最小的线对作为最终的高质量匹配。

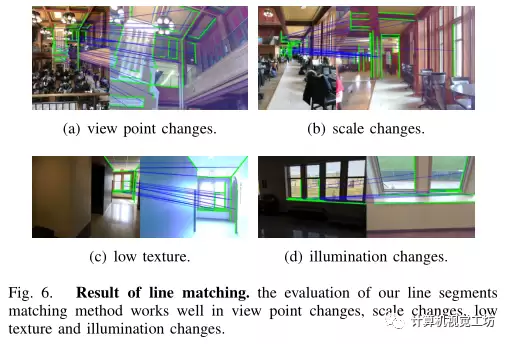

下图展示了该方法在真实场景中的匹配效果：
小提示： 粗匹配阶段使用极几何约束可以快速排除大量错误候选，而细匹配中的重投影误差过滤则确保了最终匹配的几何一致性，两者缺一不可。
7. 模块4：点线联合优化相机姿态

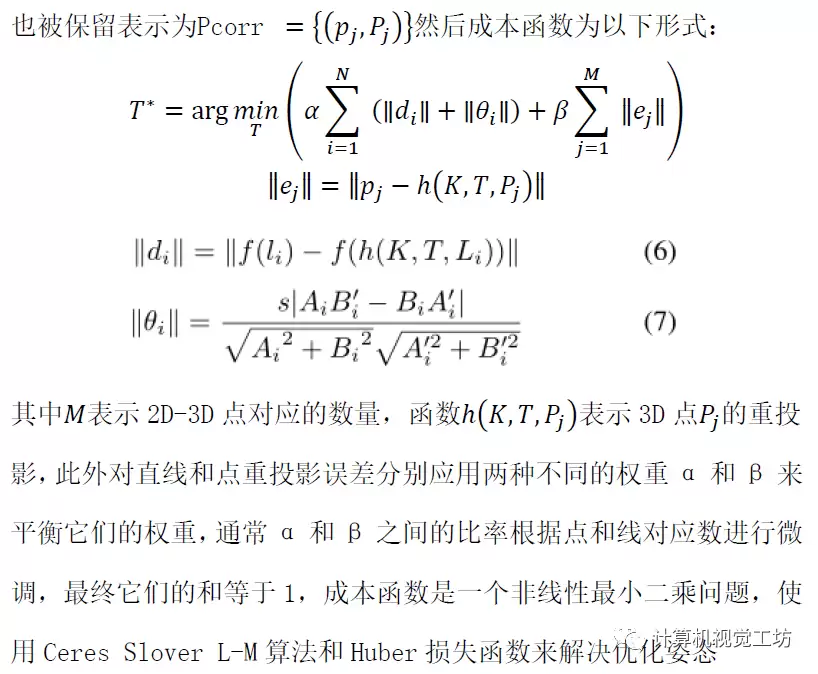

在获得查询图像的初始姿态和2D-3D点/线对应关系后，论文构建了一个联合优化代价函数：
代价函数包含两部分：
- 点重投影误差：传统方法中最小化2D点与3D点投影位置的像素差。
- 线重投影误差：不仅考虑中点距离，还考虑线段角度，使得优化后的姿态能同时对齐点和线。
通过最小化这个联合代价函数（例如使用Levenberg-Marquardt算法），最终得到更精确、更鲁棒的相机姿态。
8. 实验验证
8.1 线段检测性能

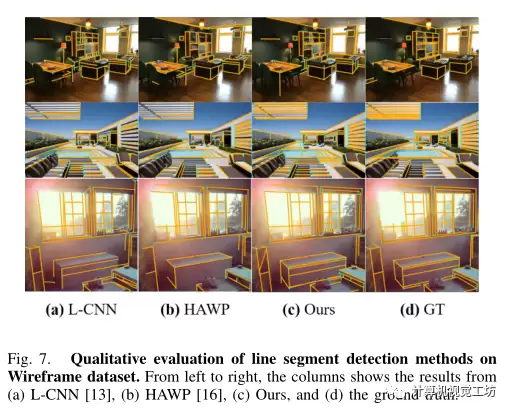

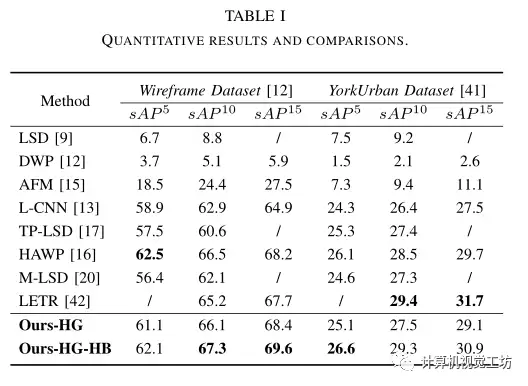

在Wireframe和YorkUrban两个公开数据集上，VLSE网络在sAP等指标上达到或超越现有方法：
8.2 定位性能测试

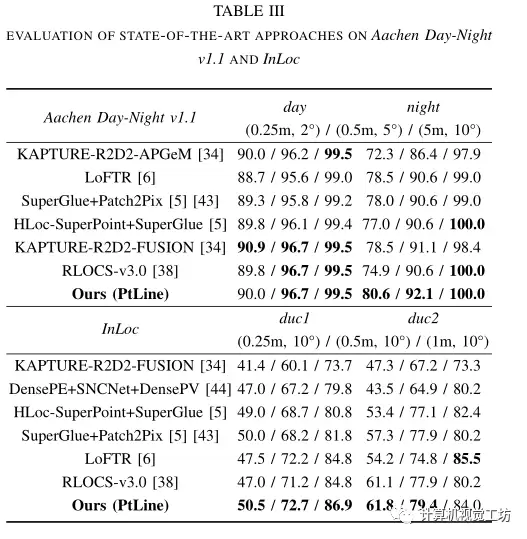

在Aachen Day Night v1.1（室外大场景）和InLoc（室内场景）上的实验结果如下：
- 亚琛数据集：使用COLMAP + Line3Dpp构建3D线地图（采用LSD线提取）。注意：VLSE提取的线段完整且不重复，对线跟踪不够友好，因此这里选择LSD来构建线地图。
- InLoc数据集：通过将VLSE提取的2D线投影到深度图像中来重建3D线图。

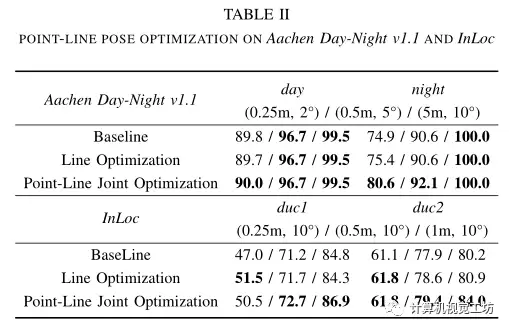

为了验证点线联合优化的效果，在相同初始姿态下，比较了不同代价函数（纯点、纯线、点线联合）的定位精度，结果如表二所示：
结论： 点线联合优化在所有测试场景下均优于纯点优化，尤其在夜间及室内弱纹理场景中提升显著。
9. 常见问题 (FAQ)
Q1：为什么线检测网络要设计混合卷积块（7×1和1×7）？
A： 线段具有明显的方向性——沿直线方向区域的长度远大于法线方向。标准3×3卷积感受野各向同性，难以捕捉细长结构。引入7×1和1×7卷积核后，可以分别沿水平和垂直方向获取更长距离的上下文信息，再与3×3特征融合，从而更好地识别线段。
Q2：如何保证线匹配的可靠性？
A： 采用两阶段策略：
① 粗匹配：利用极几何约束快速获取候选匹配，计算线段重叠率过滤掉明显不匹配的线对。
② 细匹配：将候选2D线通过3D线地图转为3D线，再利用重投影误差（中点距离+角度）进行第二次过滤，只保留误差最小的匹配。这样既保证了速度又保证了精度。
Q3：点线联合优化相比纯点优化优势在哪里？
A： 在弱纹理或重复纹理场景中，点匹配数量少且易出现误匹配。线特征提供了额外的几何约束（方向、结构信息），使得联合优化在解空间内更容易收敛到全局最优，减少了抖动和漂移。实验数据也表明，联合优化的定位召回率通常比纯点优化高出10%以上。
总结
本教程详细介绍了点线联合优化相机姿态的完整技术方案。从专为线段检测设计的VLSE网络，到由粗到细的线匹配策略，再到点线联合代价函数，每一个模块都针对传统方法的痛点进行了改进。如果你正在从事视觉定位相关研究，不妨把线条特征作为一个强有力的补充，它可能会在关键时刻帮你突破性能瓶颈。
