深度学习加速MEMS结构设计：非参数化方法全解析
MEMS器件的结构设计直接决定了其最终性能表现。传统设计流程中，研究人员需要从海量候选方案里筛选最优解——若完全依赖有限元分析等数值仿真，将消耗大量时间和计算资源。近年来，深度学习的快速发展给这一难题带来了突破性思路。本教程将系统解析一种基于深度学习的非参数化MEMS结构设计方法，帮助您掌握其核心原理、实现路径与工程应用价值。
一、背景与挑战：MEMS设计中的核心瓶颈
在设计MEMS器件时，工程师往往需要兼顾多项性能指标（如谐振频率、品质因数等）。传统设计流程面临三大痛点：
- 过度依赖先验知识：多数机器学习辅助设计方法需要人工预先设定基本拓扑结构，再优化参数，对领域经验要求极高。
- 计算成本居高不下：若枚举数千种候选设计并通过数值仿真逐一验证，时间开销难以承受。
- 拓扑结构受限：固定拓扑限制了设计自由度，可能错失更优的创新方案。
为突破这些限制，来自加州大学伯克利分校、武汉大学、清华大学的研究团队提出了一种数据驱动的非参数化设计框架，相关成果发表于《Microsystems & Nanoengineering》。
二、核心方法：深度学习驱动的非参数化设计思路
什么是非参数化设计？ 与常规方法不同，非参数化设计从零开始，逐个体素（像素）构建目标结构，不受任何预设拓扑约束。只需给定总体尺寸、材料特性等少量输入变量，系统便能自动生成大量新颖的设计组合。过去，这类方法因数据量巨大而难以落地，但深度学习凭借多层非线性模块，能够高效地从海量数据中学习隐藏模式。
理解小贴士：传统方法类似“在固定的房屋框架内调整门窗位置”，而非参数化设计则像“用乐高积木自由拼搭任何形状”。
研究团队搭建了完整的自动化系统框架，如下图所示：

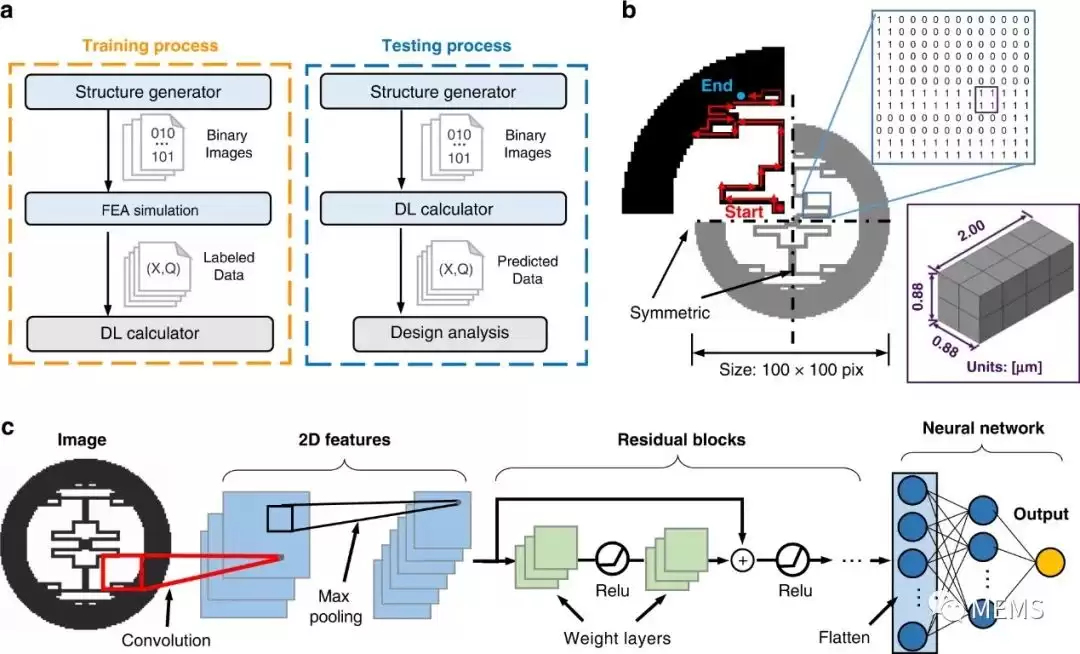

图1 深度学习辅助非参数化MEMS设计的系统组件
三、案例解析：以MEMS圆盘谐振器为例
为验证方法有效性，研究团队选择了MEMS谐振器作为典型应用场景。谐振器有两个关键特性：谐振模态/频率和品质因数。不同模态（如弯曲模态、体模态、酒杯模态）对应不同应用场景，而找到能最大限度减少能量损失（提升Q值）的几何结构，一直是设计难点。
他们采用像素化的黑白图像来表示非参数化的设计候选方案。简单来说，就是用黑白方格图描述器件的几何形状——黑色代表材料，白色代表空缺。经过充分训练的深度神经网络能够直接预测这种“像素图”对应的物理性能，而无需传统有限元仿真。
常见疑问 Q1：为何选用黑白像素图？
答：黑白像素图是一种非参数、无拓扑约束的表示方式。每个像素（体素）独立决定材料有无，因此可以表达任意复杂形状。与传统参数化方法（如仅调整半径、厚度等少数参数）相比，它能覆盖更广阔的设计空间，有助于发现更优的拓扑结构。
四、性能评估：速度与精度的双重突破
研究团队在圆盘形微尺度谐振器上进行了测试，结果令人振奋：
- 速度提升：识别弯曲模态频率的速度比传统数值仿真快4.6×10³倍；预测品质因数的速度快2.6×10⁴倍。
- 高精度：频率预测精度达到98.8±1.6%；品质因数预测精度达到96.8±3.1%。
- 综合收益：当同时预测频率和品质因数时，可节省96.0%的总计算时间。
下图展示了深度学习计算器的回归性能：

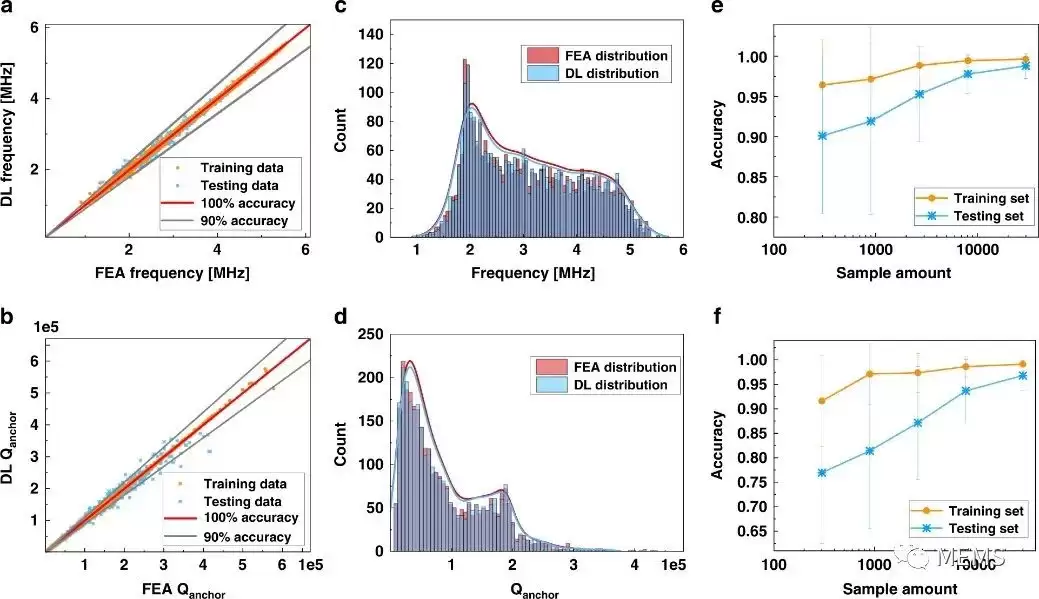

图2 深度学习计算器对谐振频率和品质因数的回归性能评估

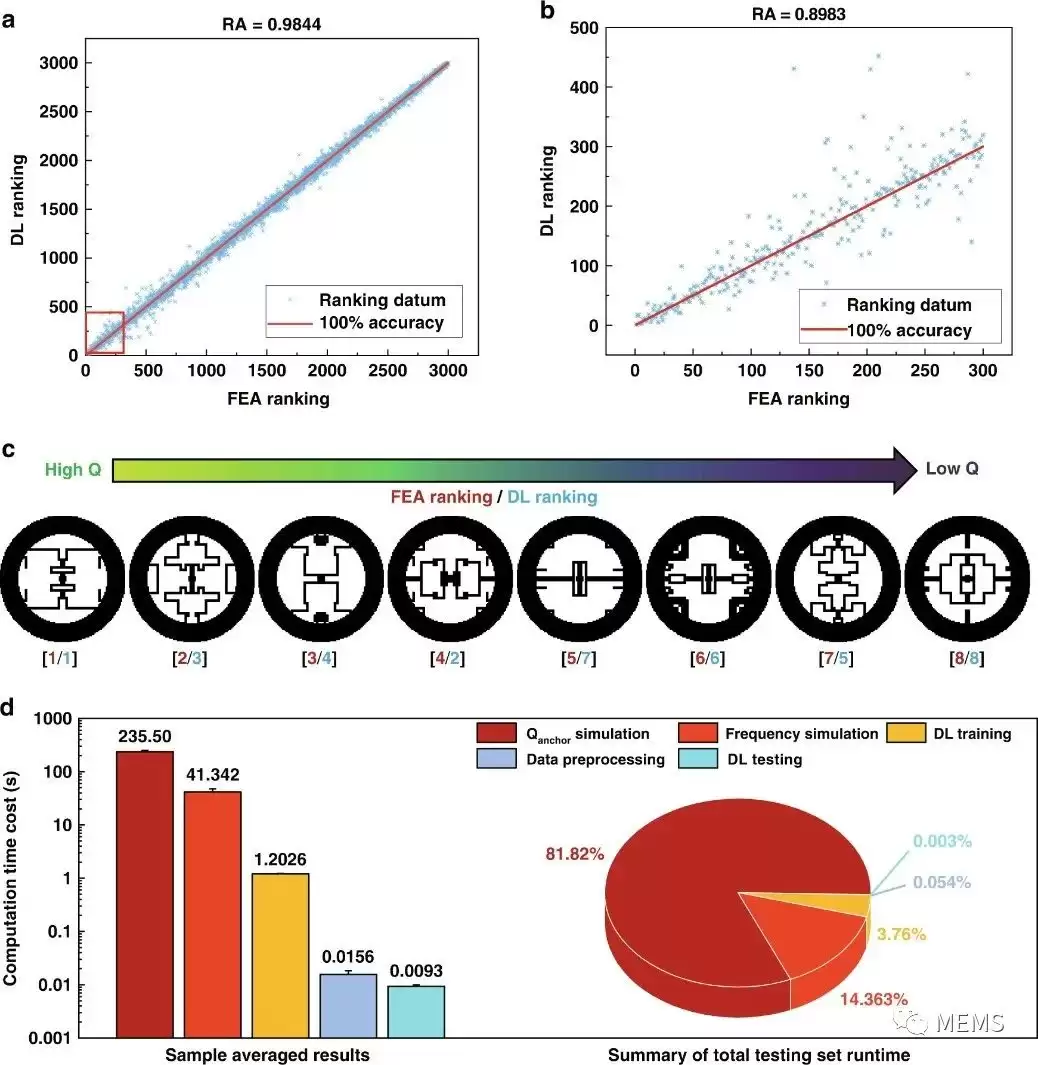

图3 基于深度学习计算器的设计方案排名与计算成本对比
常见疑问 Q2：深度学习模型是否会出现“过拟合”，仅对训练过的形状有效？
答：论文中采用了充分的训练数据和正则化技术，模型展现出良好的泛化能力。不过，对全新拓扑的预测精度仍取决于训练集的覆盖范围。建议在实际应用时确保训练集包含足够多样的形状族，以提升模型对新设计的适应能力。
五、未来展望：从谐振器拓展至全品类MEMS
研究团队强调，该深度学习技术不局限于MEMS谐振器，可扩展至以下器件：
- 微尺度压电能量采集器
- 加速度计
- 陀螺仪
- 其他需要优化几何结构的MEMS器件
未来发展方向包括：
- 设计-计算闭环：将深度学习计算器与深度学习设计器结合，让计算结果直接指导新候选结构的生成，形成自动化迭代优化流程。
- 多层结构建模：在神经网络中融入MEMS多层结构特征，以处理更复杂的器件构型。
- 工艺预测：将数据驱动方法用于预测和优化MEMS工艺（旋转涂层、曝光、沉积、蚀刻、退火等），分析工艺参数、表面形貌、缺陷对最终性能的影响，助力工艺设计。
六、总结
本文提出的基于深度学习的非参数化MEMS设计方法，成功突破了传统设计对先验知识的依赖和计算瓶颈。通过像素化表示与深度神经网络，研究人员能够快速、准确地评估数千种设计方案的物理性能，大幅缩短研发周期。该方法已在MEMS谐振器案例中得到充分验证，为未来智能化MEMS器件开发提供了全新范式。
论文信息：https://doi.org/10.1038/s41378-022-00432-9
