深度学习GPU推理性能提升的三大关键因素

类型:热点整理2026-07-08
自2012年Kepler至2020年Ampere,GPU推理性能提升317倍,得益于数字表示从FP32到Int8、复杂指令分摊开销、制程从28nm到7nm,以及TensorCore和结构化稀疏等创新。

深度学习硬件发展全景教程:从GPU架构演进到未来方向

过去十年是深度学习的“黄金十年”,它彻底改变了人类的工作和娱乐方式,并广泛应用到医疗、教育、产品设计等各行各业。而这一切离不开计算硬件的进步,特别是GPU的革新。深度学习技术的成功实现取决于三大要素:算法数据集硬件。如果把算法和数据集看作是深度学习的混合燃料,那么GPU就是点燃它们的火花——当强大的GPU可用来训练网络时,深度学习技术才变得实用。

本教程将基于英伟达首席科学家Bill Dally的演讲,系统梳理GPU架构的演进史、推理性能提升的三大核心因素、GPU集群连接技术、深度学习翻跟斗的探索历程,以及硬件未来的发展方向,并附上常见问题解答,帮助读者全面理解深度学习硬件的发展脉络与关键技术。

一、GPU架构演进史

从2012年的K20X到2020年的A100,GPU的推理性能提高到原来的317倍。这就是英伟达的“黄氏定律”,其发展速度远快于“摩尔定律”。与摩尔定律不同,GPU性能提升不完全依赖制程技术进步,绝大部分归功于GPU架构和线路设计的完善。

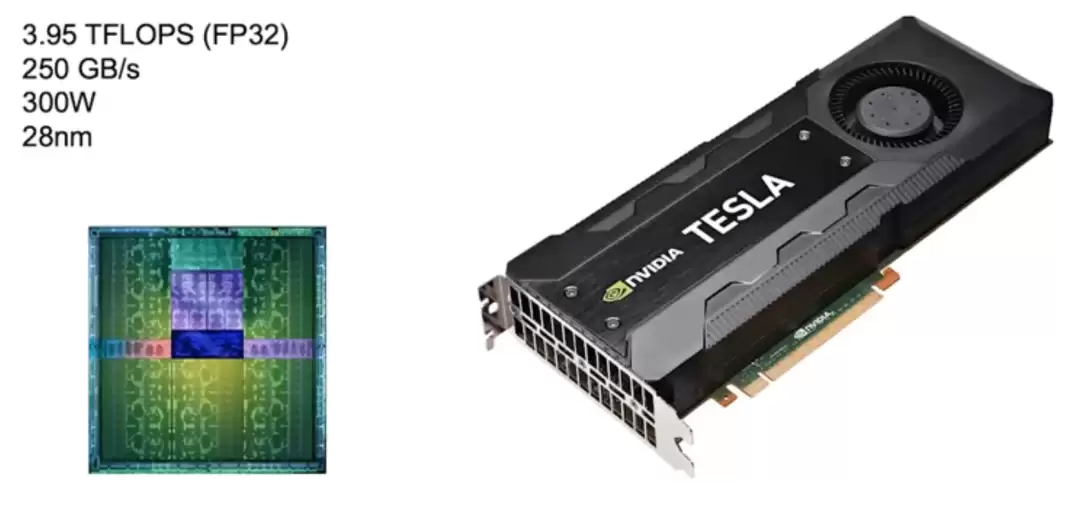

1. Kepler架构(2012年)

Kepler并非专为深度学习设计,目标场景是图像处理和高性能运算。其特点:FP32计算速度近4 TFLOPS,内存带宽250 GB/s。它被英伟达视为自家产品的基准线。

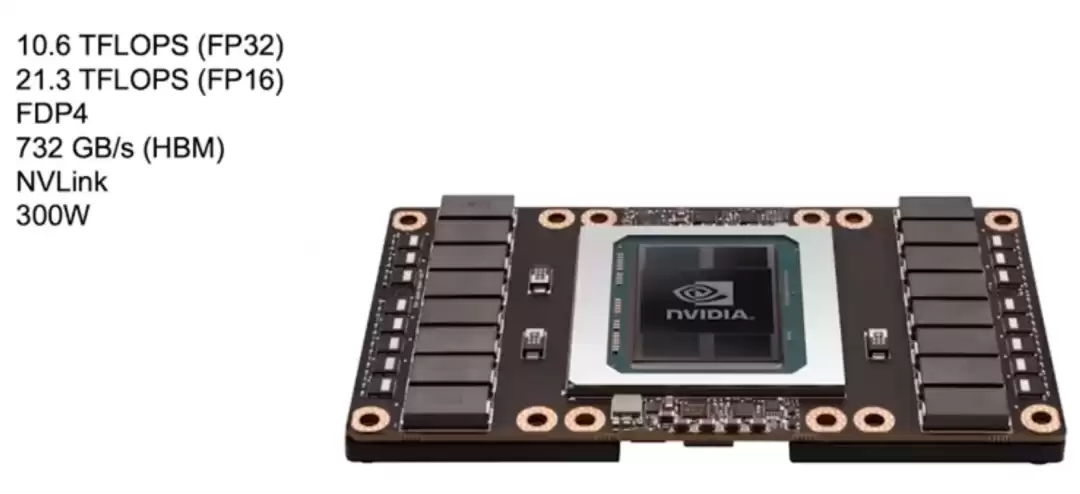

2. Pascal架构(2016年)

Pascal架构更适合深度学习:支持FP16计算(速度是FP32的两倍),新增FDP4复杂指令分摊开销,使用HBM显存(带宽732 GB/s,是Kepler的3倍),并引入NVLink连接多机集群。

小提示:Pascal架构通过增加内存带宽(从250 GB/s提升到732 GB/s),有效缓解了深度学习训练中内存带宽的瓶颈问题。

3. Volta架构(2017年)

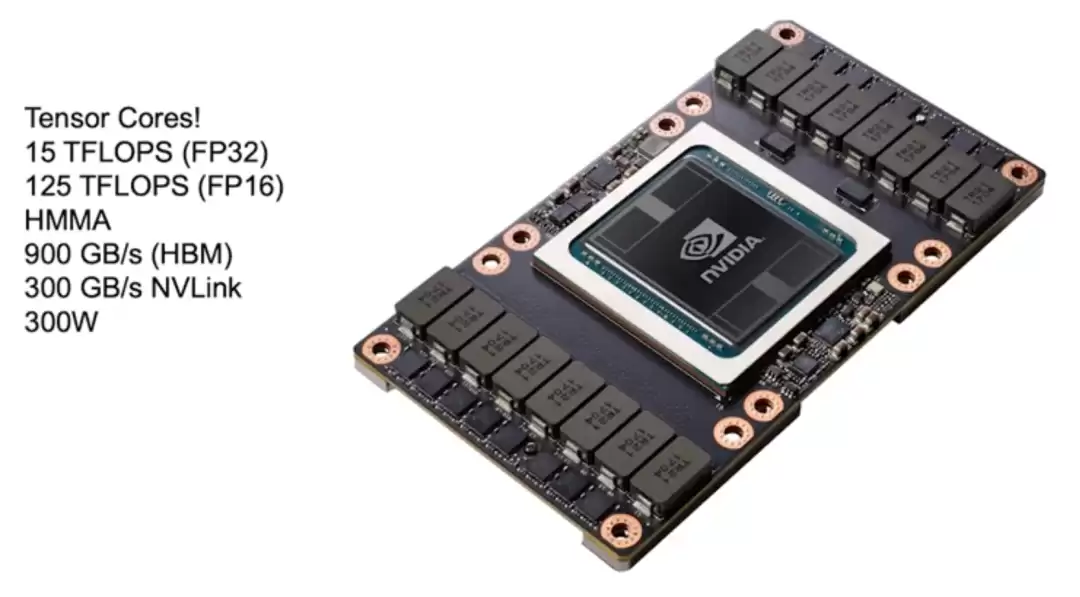

Volta是专为深度学习设计的里程碑式架构,核心创新是引入Tensor Core。关键指令HMMA(半精度矩阵乘积累加)将开销分摊降至10%~20%。同时升级HBM显存(带宽900 GB/s),使用新版本NVLink和NVSwitch,最多可连接1024个GPU。

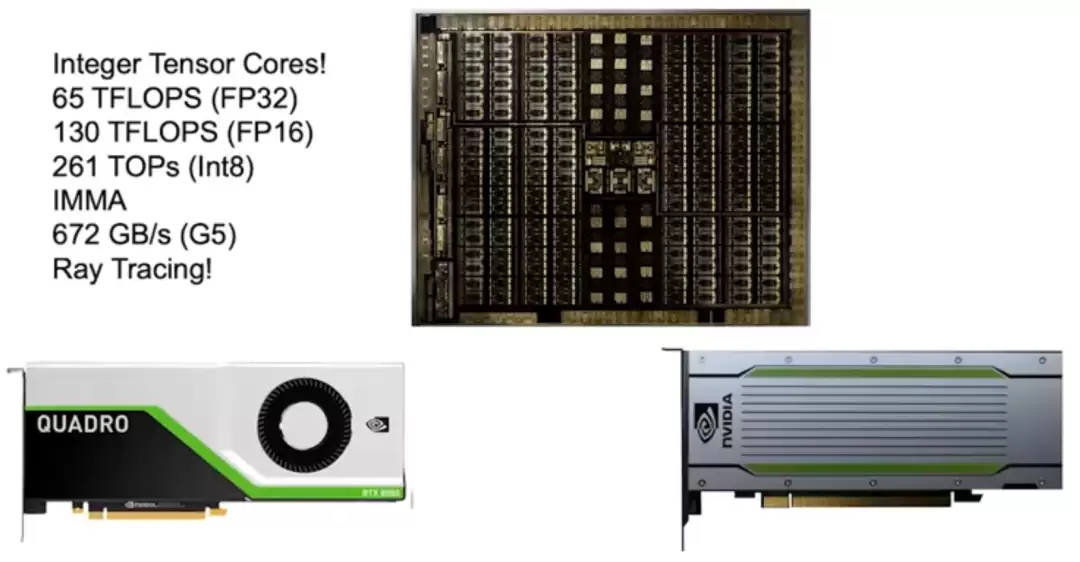

4. Turing架构(2018年)

Turing架构推出Integer Tensor Core,支持Int8推理,性能提升2倍。使用GDDR显存以支持高带宽需求的NLP模型和推荐系统。同时还配备了光线追踪的RT Core。

小提示:虽然Turing架构的能效曾被质疑,但实际对比时需注意:它使用G5显存,而其他翻跟斗使用LPDDR内存,选择G5显存是为了支持高带宽模型。

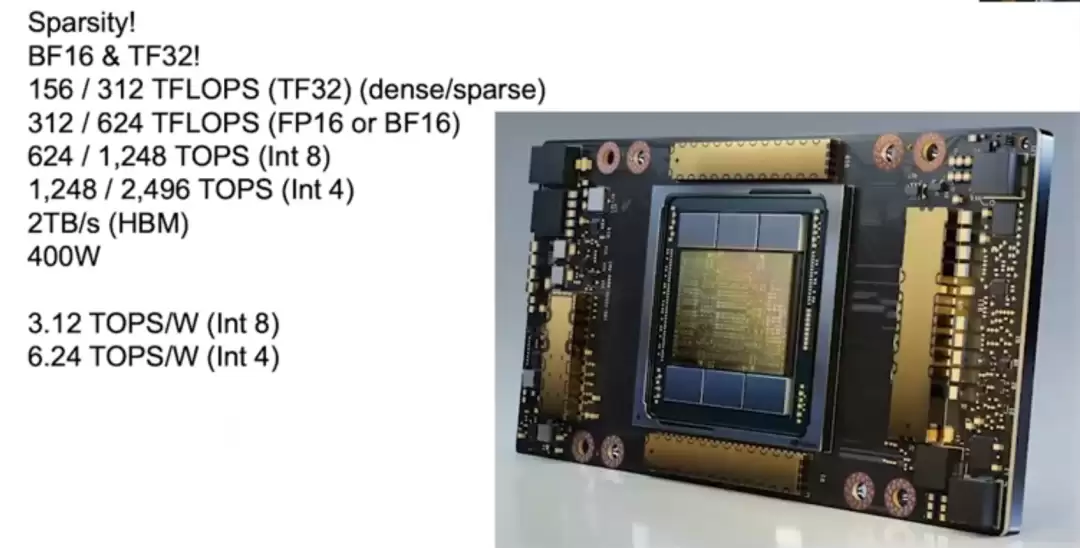

5. Ampere架构(2020年)

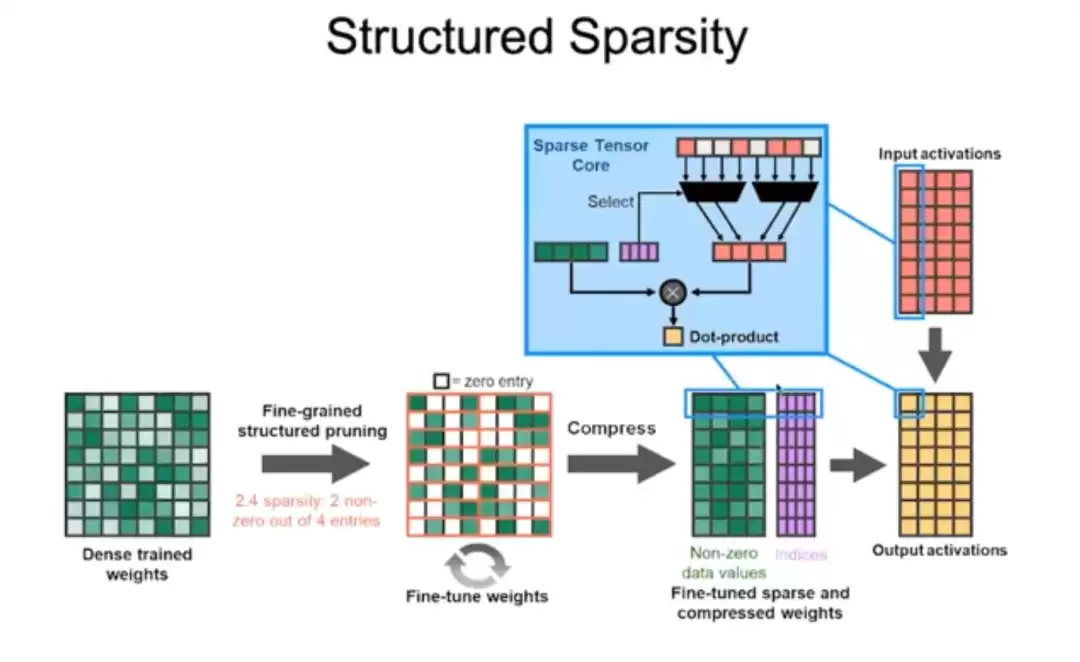

Ampere实现性能飞跃,推理速度达1200 Teraflops以上。核心创新是结构化稀疏:规定矩阵每4个数值中非零值不超过2个,通过压缩权重实现2倍性能提升。支持TF32、BFLOAT格式,所有数据格式都支持结构化稀疏。HBM显存带宽升级到2TB/s

二、GPU推理性能提升的三大因素

GPU推理性能8年提升317倍,主要归功于三大因素:

  • 数字表示法(Number Representation)的发展:从FP32到Int8,极大提升了每瓦性能。TPU1的优势本质上是Int8相较于FP32的优势。
  • 复杂指令支持:从Pascal的点乘指令到Volta/Turing/Ampere的矩阵乘积指令,大幅降低指令开销。例如:执行HFMA操作时,指令开销占比高达2000%;而执行HMMA操作时,开销仅为22%。
  • 制程技术进步:从28纳米到7纳米,为性能提升作出贡献。

小提示:指令开销分摊的效果非常显著。从HFMA(2个操作,开销2000%)到HMMA(256个操作,开销22%),分摊后效率提升近百倍。

三、从单卡性能到GPU集群连接

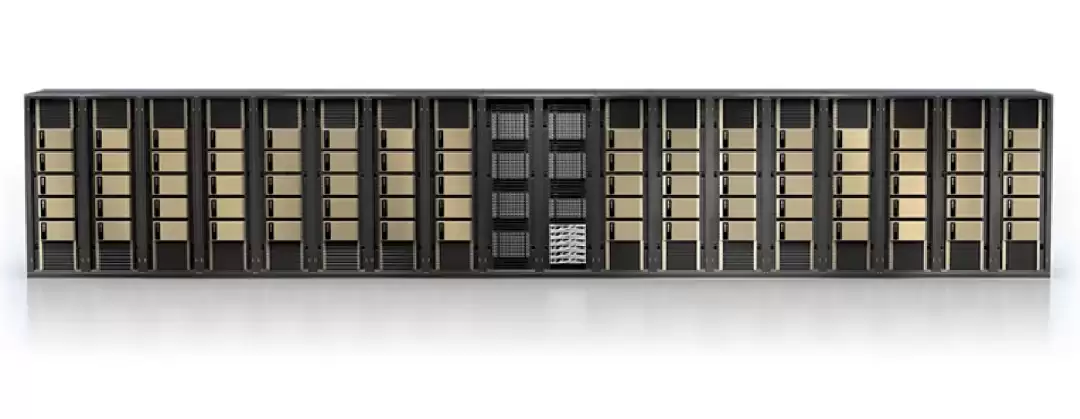

训练大型语言模型需要多GPU协作。英伟达通过NVLink和NVSwitch构建超大型GPU集群:Pascal引入NVLink,Volta引入NVLink 2和第一代NVSwitch,Ampere采用NVLink 3和第二代NVSwitch。2020年收购Mellanox后,可提供整套数据中心解决方案。DGX SuperPOD让用户无需定制机器即可获得高性能。

优化GPU集群连接与提升单GPU性能同等重要。

四、深度学习翻跟斗:新技术的试验场

英伟达将翻跟斗视为试验新技术的载体,成功技术最终会应用到主流GPU中。核心思路:让大部分能耗用于矩阵乘法计算,而非数据搬运。

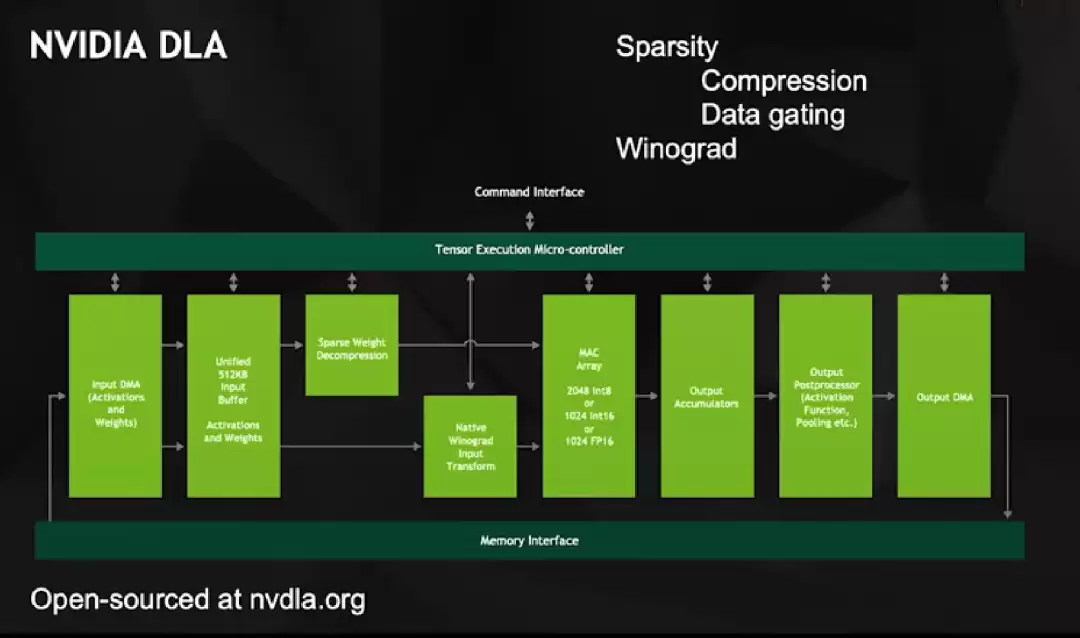

1. NVIDIA DLA项目(2013年)

开源产品,有大型MAC阵列。两个独特之处:支持稀疏化(通过数据门控实现高效零值处理)和硬件层面支持Winograd变换(对卷积核可带来4倍性能提升)。

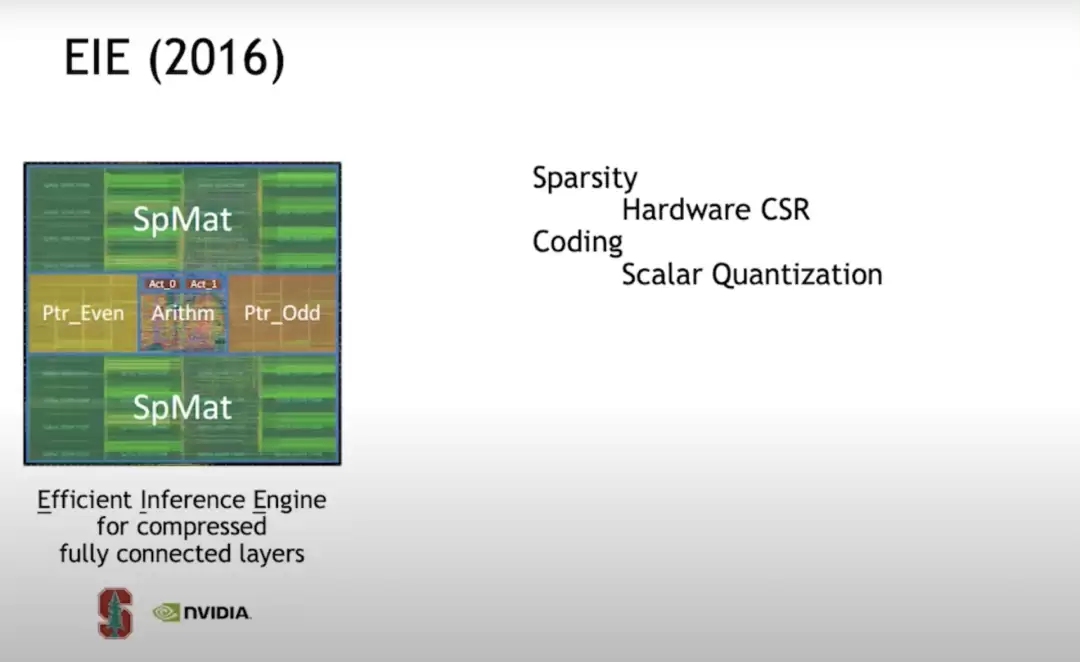

2. EIE(2016年,与斯坦福合作)

对稀疏化的早期探索,在硬件层面支持CSR矩阵表示,密度50%时比全密度计算更节能。采用码本量化(codebook quantization),用反向传播训练最优码字集。但数学运算开销较高,后续放弃。

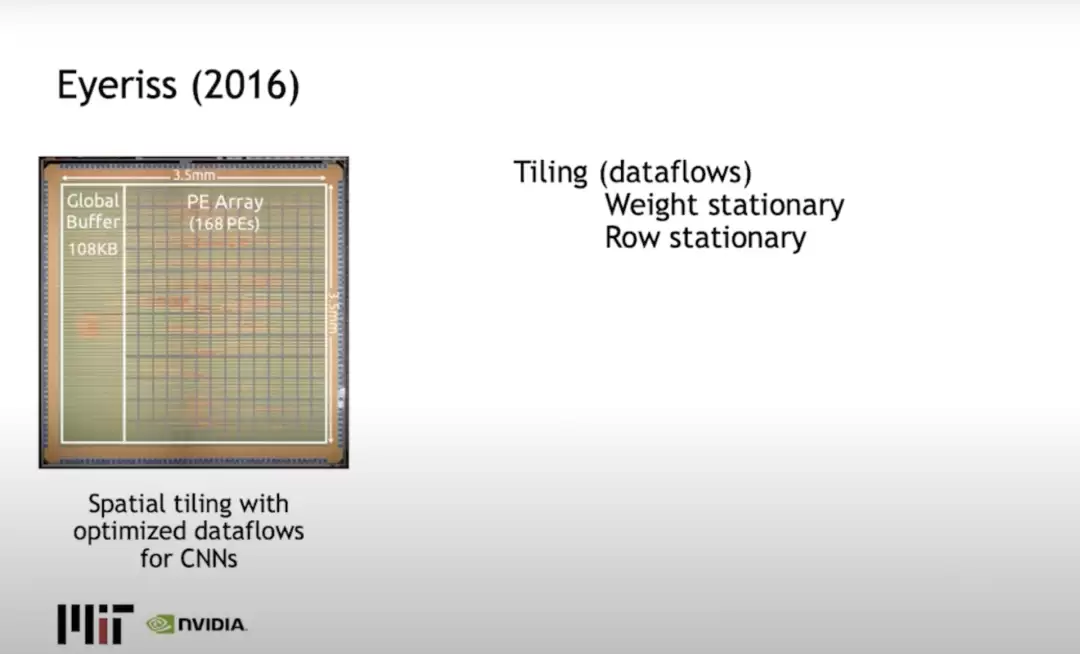

3. Eyeriss(2016年)

解决平铺问题,采用行固定(row stationary)方法,最大限度减少数据搬运消耗的能量。

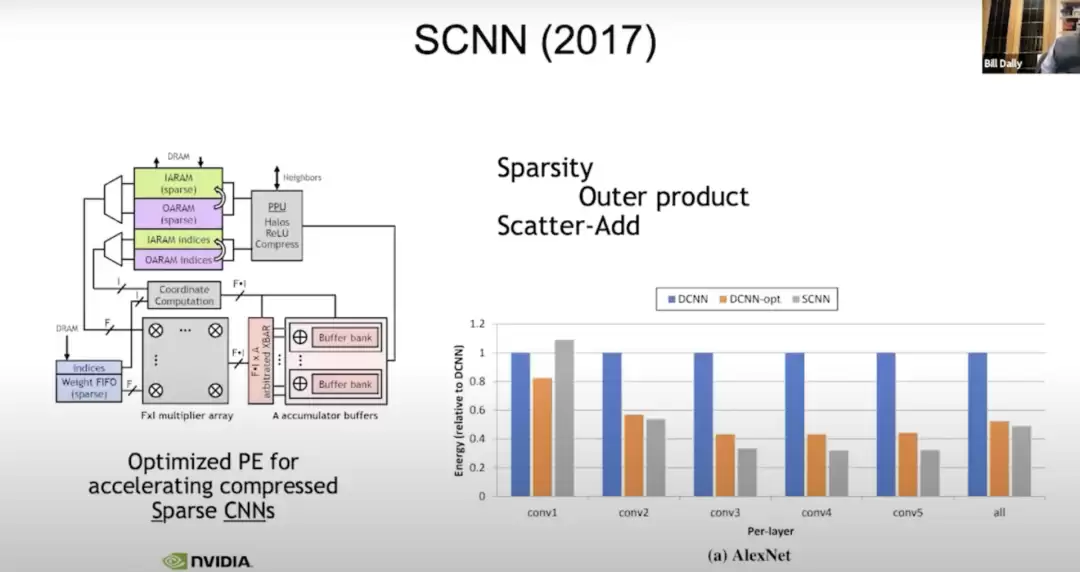

4. SCNN(2017年)

针对稀疏编译,将稀疏性相关复杂问题转移到输出上,但效果提升有限(约50%密度单元能量)。

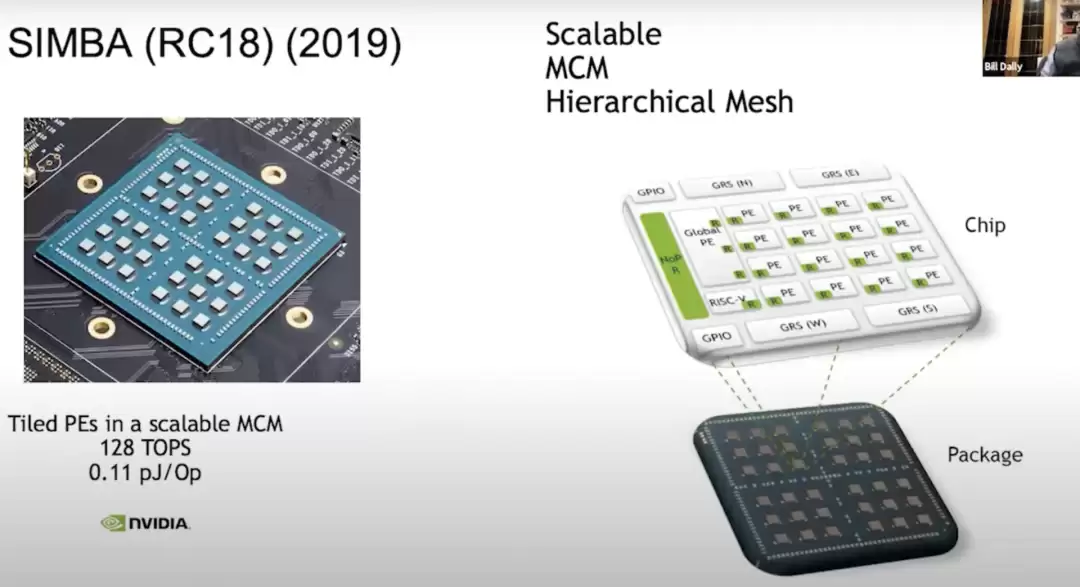

5. SIMBA(RC18)(2019年)

多芯片模块,36芯片设计,每个芯片有4x4 PE矩阵,总运算能力128 TOPS,每瓦性能约10 TOPS/W。

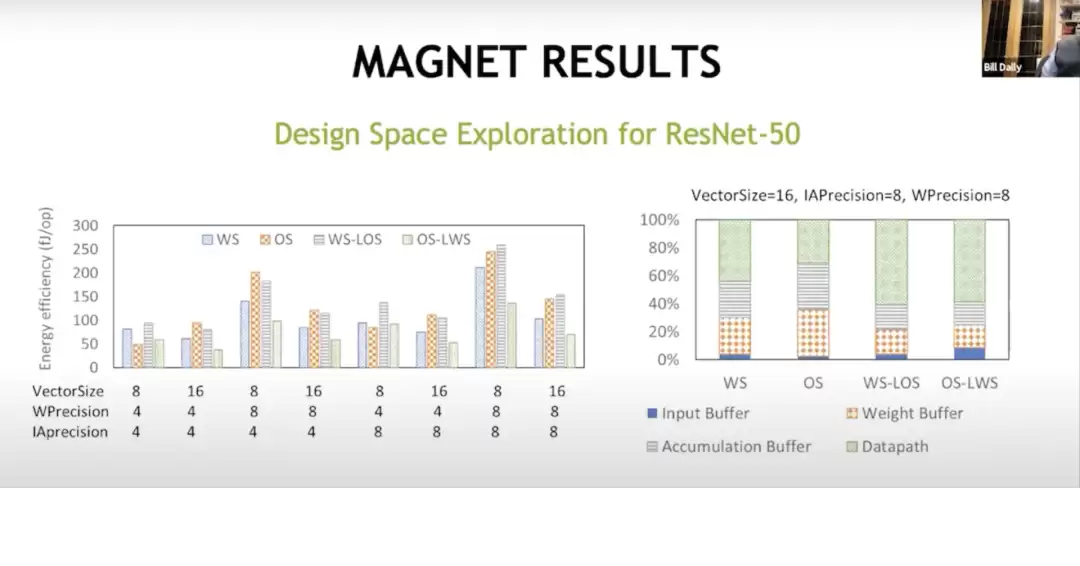

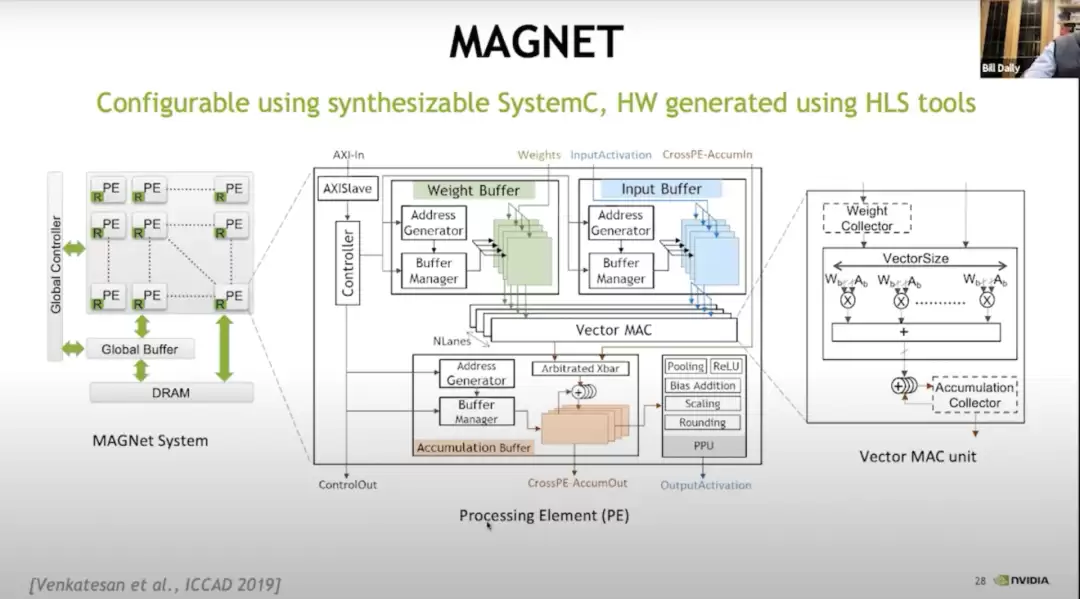

6. MAGNET系统(2019年)

设计空间探索系统,通过增加缓存级别(权重收集器、累加器收集器),实现混合数据流,每瓦性能达到约20 TOPS

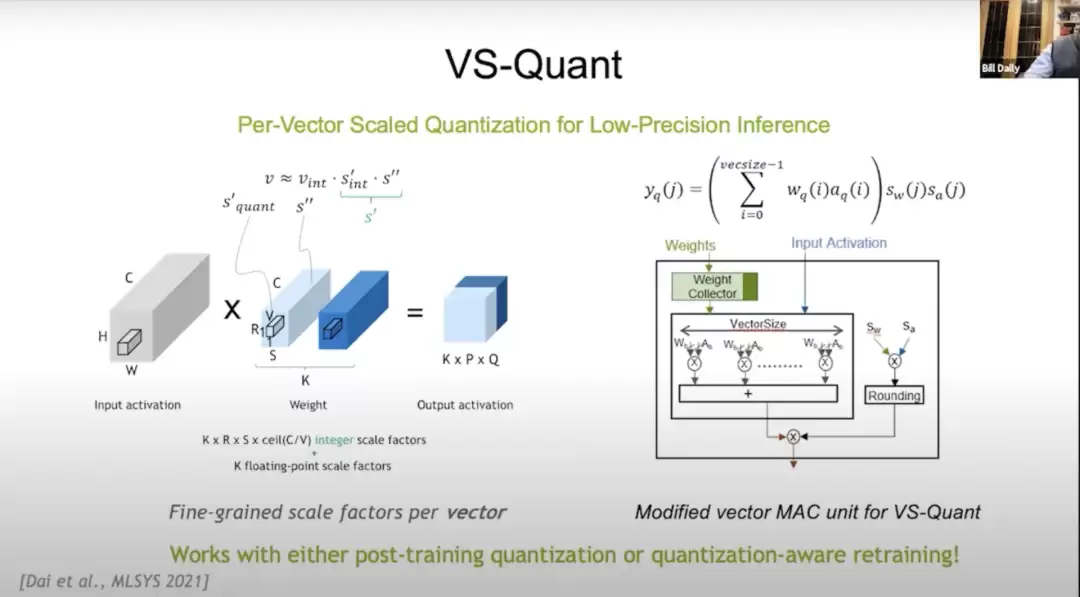

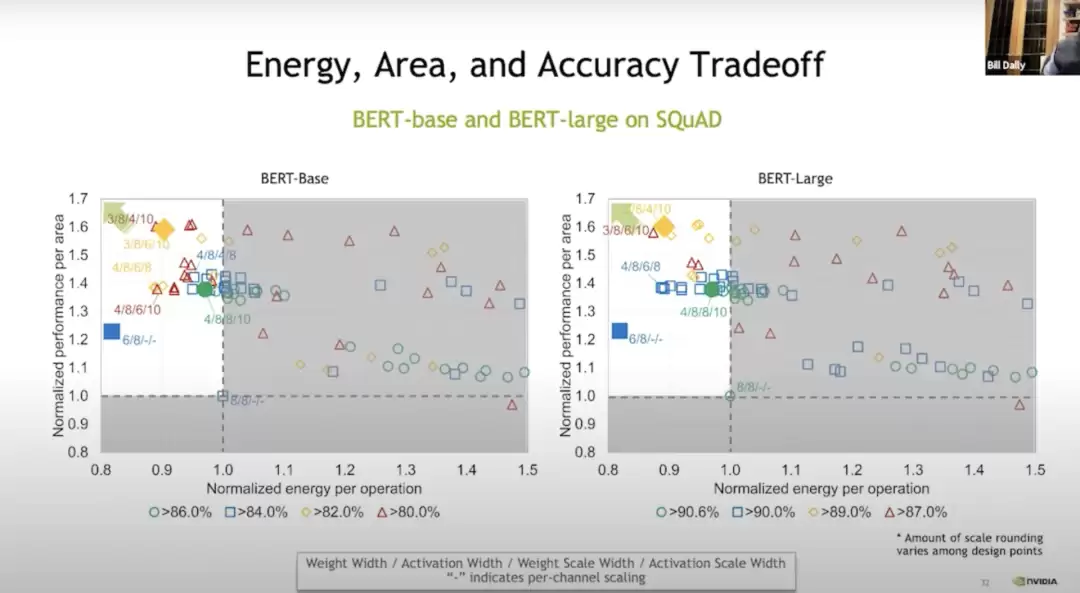

7. VS-Quant(2021年,MLSYS)

探索量化方式,对相对较小的向量施加单独的比例因子,在语言模型上可实现节省20%能量和70%空间,同时保持高精度。

总结翻跟斗发展:核心是矩阵乘法器、平铺方法、稀疏性研究和数值表示。Accelerators中试验成功的技术最终会被应用到GPU中。

五、深度学习硬件的未来方向

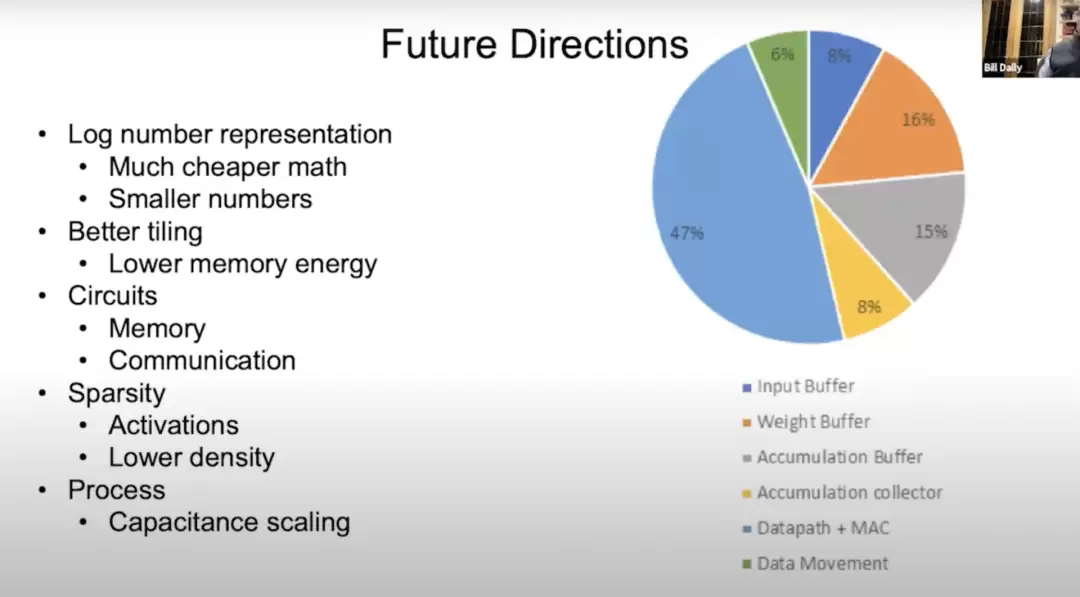

从能量流向饼状图看,约50%能耗用于数学运算,其余流向内存和数据搬运。未来方向包括:

  • 降低数学运算能量:转向对数系统(乘法变加法),或采用VS-Quant等更精确的量化。
  • 改进平铺技术:在内存层次结构中添加更多层,降低内存能量,改善内存电路和通信电路。
  • 进一步研究稀疏性:通过降低密度或选择多个密度来调整激活和权重。
  • 工艺技术进步:电容缩放等。

Bill Dally认为,英伟达目前手中的“牌”打得差不多了,必须研发新技术。值得关注的四个方向:新的数字表示(如对数)、更巧妙的量化方案、深入研究稀疏性、改良存储/通信电路与工艺技术。

六、总结

自2012年Kepler架构发布以来,GPU推理性能每年翻倍增长,很大程度上归功于数字表示的不断进步(FP32→FP16→Int8→Int4)、复杂指令分摊开销、以及Tensor Core的持续演进。同时,片上内存系统、网络等“Plumbing”技术至关重要,它们让Tensor Core能够高效运行。

深度学习的发展取决于硬件性能的持续提升,让GPU推理性能每年翻一番是巨大挑战。未来需重点研究新数字表示、稀疏性、存储/通信电路以及工艺技术。

七、常见问题(FAQ)

问题1:需要多大的矩阵卷积才能将Winograd算法转换成更高效的卷积实现?

Bill Dally:3×3的矩阵卷积就很高效,卷积越大效率越高。

问题2:高带宽存储器(HBM)的内存带宽是如何计算的?是通过所有GPU核同时访问内存吗?

Bill Dally:每个HBM堆栈都有单独的帧缓冲区(例如Ampere有6个堆栈),带宽是通过每个内存控制器以全带宽运行来计算的。各GPU核之间有一个缓存层,片上网络带宽是HBM带宽的数倍,只需运行一小部分流式多处理器就能使HBM饱和。

问题3:带有NVLink的分布式计算如何工作?谁来决定具体执行哪一个计算?

Bill Dally:程序员决定数据和线程的位置,在GPU上启动线程和数据并确定运行位置。NVLink连接的系统具有共享地址空间,传输小数据时开销很小。通常采用集群通信做数据并行:每个GPU运行相同网络但处理不同数据集部分,各自累积权重梯度后共享并累积。

问题4:我们应该创建通用的深度学习翻跟斗,还是分别创建专用的翻跟斗(如视觉/自然语言处理翻跟斗)?

Bill Dally:在不影响效率的前提下,翻跟斗越通用越好。英伟达GPU在加速深度学习效率方面堪比专用翻跟斗。机器学习领域发展极快(例如从RNN到Transformer),产品设计周期长达数年,过度专用化可能面临网络被淘汰的风险。

问题5:摩尔定律对GPU性能和内存占用有何影响?

Bill Dally:摩尔定律认为晶体管成本随时间降低,但如今晶体管数量虽增加、制程进步,单个晶体管价格并未降低,摩尔定律有些过时。不过更多晶体管能建造更大规模的GPU,尽管能耗和价格更高,但能构建此前无法实现的产品。

问题6:开发者应如何从硬件进步中学习,让自己的深度学习模型运行更高效?

Bill Dally:框架在抽象硬件方面做得很好,但仍有一些因素值得研究,例如更好的数值表示方法。可以尝试将不同技术(如量化方案)与框架结合,看哪种更有效,这是研发不可或缺的环节。

问题7:英伟达是否正在实验新的封装方法?

Bill Dally:一直在对各种封装技术进行实验,比如多芯片模块、焊接凸点、混合键合做芯片堆叠等,以便在合适时机部署到产品。

问题8:英伟达的Tensor Core和谷歌的TPU相比,谁更胜一筹?

Bill Dally:不了解谷歌最新的TPU。此前TPU是专用引擎,内置大型乘加器阵列,并由独立单元处理非线性函数和批量归一化。英伟达的方法是用非常通用的计算单元(流式多处理器SM),再通过Tensor Core加速矩阵乘法部分。两者都有类似矩阵乘加阵列,但英伟达的阵列相对较小。

问题9:英伟达最大的对手是谁?

Bill Dally:英伟达最大的对手是自己,不断挑战自己才是正确态度。不必过多关注竞争对手,而应关注哪些事情是可能实现的,追求光速般的极致性能。

问题10:你对量子计算有何看法?

Bill Dally:英伟达发布了cuQuantum SDK。GPU是当前最快的量子模拟器之一。英伟达成立了研究小组跟踪量子计算前沿,但考虑到量子比特数量、准确性、噪声干扰和纠错开销,未来五到十年内量子计算无法实现商用。最乐观估计,五年后可能开始量子化学模拟。

问题11:机器何时才能达到通用人工智能(AGI)的水平?

Bill Dally:持消极看法。神经网络本质是通用函数拟合器,价值在人工感知而非通用人工智能。我们应重点关注如何利用人工智能提高生产力、改善生活,而不必强求AGI。距离AGI还有很长的路要走,且需先弄清什么是AGI。

(编辑:黄飞)
