AI芯片:从市场趋势到信号完整性测试的深度解析

在当下这个智能时代,AI技术已经渗透到了我们生活的方方面面——从智能机器人到人脸识别,从安防视频监控到医学影像分析,再到智慧制造、金融建模、新材料发现等等。这些应用的背后,计算力成了最核心的支撑。而AI芯片(也叫AI翻跟斗或计算卡),正是专门为AI应用中的大量计算任务而设计的模块。它负责处理那些计算密集型的AI算法,至于其他非计算任务,依然由传统的CPU来承担。

那么,AI芯片市场现在到底有多火热?一个很直观的现象就是:嵌入式AI芯片在各类智能终端设备中的应用越来越多,普通的处理器已经难以满足那些智能特性对算力的需求。于是,越来越多的芯片制造商开始全力投入到AI芯片的研发中,AI芯片初创公司遍地开花,大量风投也蜂拥而至。整个市场,正处在蓬勃发展的黄金期。

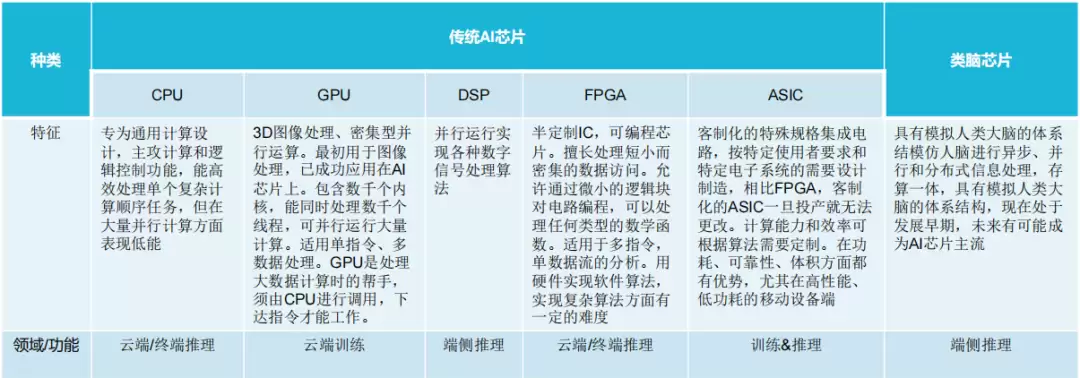

说到AI芯片的分类,从最广义的角度来看,只要能运行AI算法的芯片,都可以叫做AI芯片。目前主流的CPU、GPU、FPGA、DSP、ASIC等,其实都能执行AI算法,只是不同芯片在效率和性能上的差异相当大。不过,从狭义上讲,大家通常更倾向于把AI芯片定义为“专门针对AI算法做了特殊加速设计”的芯片。换句话说,这是为AI算法量身定做的专用硬件。

AI芯片的应用:云计算与边缘计算的双重战场

在应用层面,AI芯片主要落在两个大方向上:云计算和边缘计算。

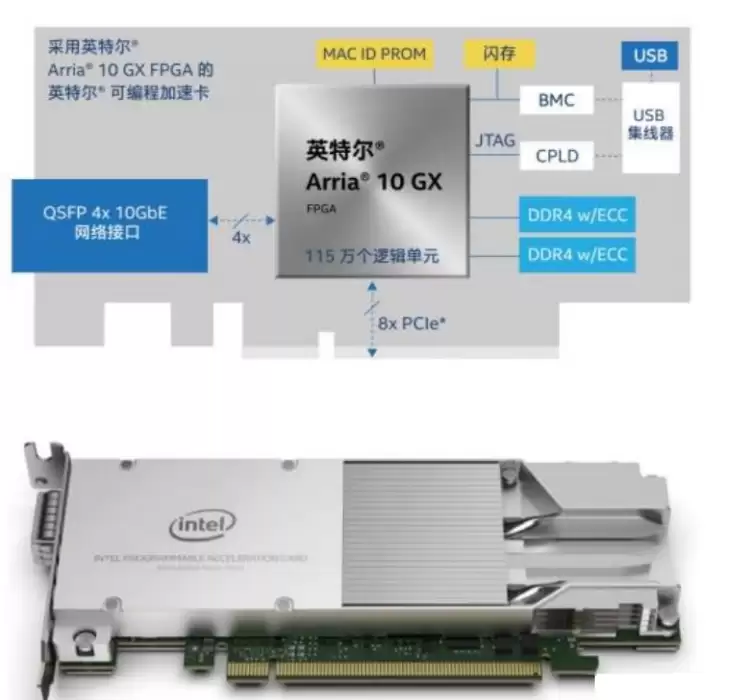

先说云计算。一个成熟的机器学习模型,比如图像识别或机器翻译,其设计和推理计算过程极其复杂,计算密集度非常高,往往是边缘设备无法承受的。所以,这类应用不得不依赖云计算。当几千人同时使用一个应用程序时,云服务器的算力必须足够强大。这时候,FPGA芯片的优势就凸显出来了——它非常擅长处理低延迟和计算密集型任务,而且云服务公司可以根据需求灵活修改FPGA的配置。所以,很多传统芯片制造商、云服务供应商以及初创公司,都在采用FPGA解决方案。更有意思的是,基于深度学习云计算的“CPU + FPGA”混合芯片,把两种处理器的优势结合起来,能同时提供高计算能力、大内存带宽和低延迟,可以说是为云端AI应用量身定做的理想方案。

再看边缘计算。随着终端设备的物联网化,海量的数据在网络边缘产生。如果所有数据都上传到云端,网络的带宽和云计算中心的负载都会被压垮。于是,边缘计算应运而生:在网络边缘,由高性能的专用AI芯片来协同进行学习与推理,提取出核心的结构化数据,做出判断,再只将有效信息上传到云端。这样,既降低了网络带宽的压力,也减轻了云端的计算负载。目前,很多初创公司已经推出了自己的AI ASIC芯片,用在无人机、机器人、VR/AR、自动驾驶等热门领域。大芯片制造商也在自己的处理器里加入了AI功能。可以预见,AI的发展必将带动芯片市场的深刻变化,而边缘计算,正是当下乃至未来各大公司和创业公司激烈竞争的主战场。

AI芯片的关键考验:PCIE与DDR信号完整性测试

不过,AI芯片要在这些场景中稳定、高效地工作,有一个环节无论如何不能忽视——信号完整性测试。接下来重点聊聊PCIE和DDR接口的测试。

PCIE信号完整性测试,是AI加速卡验证过程中的核心环节。测试项目主要分为发送端(Transmitter)和接收端(Receiver)两大类。具体包括:CEM-TX测试、TX Preset测试、TX Signal Quality测试,以及Link Equalization测试。接收端则包括Link Equalization Response Time、Initial Tx Equalization Time、PLL bandwidth等测试项。

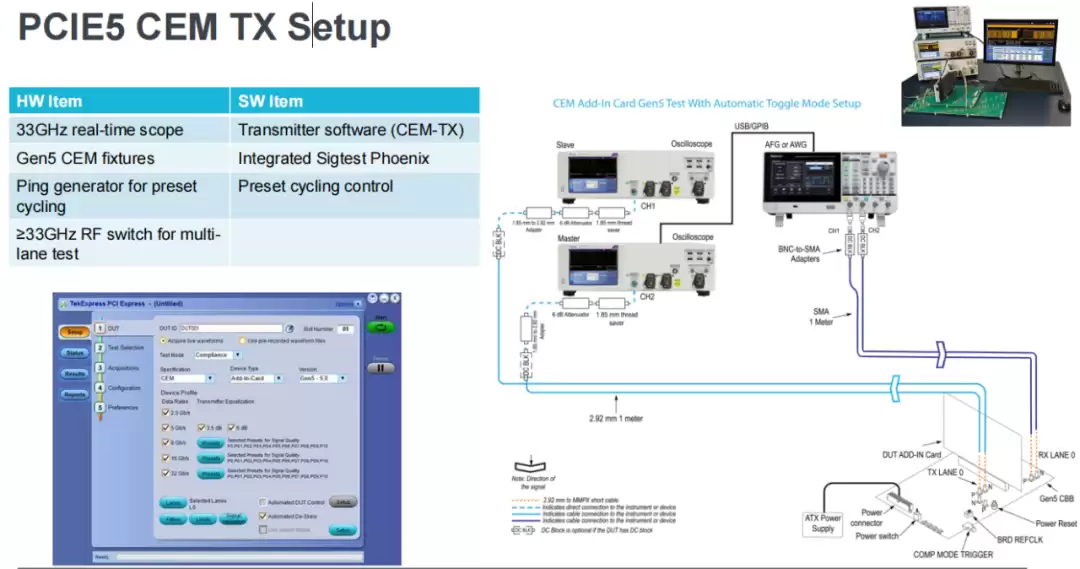

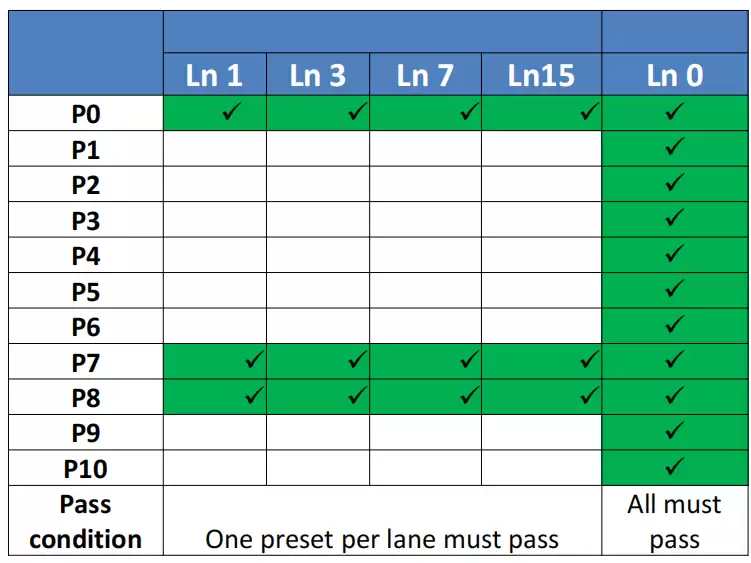

对于PCIE 5 CEM TX测试,设备配置要求相当高——需要使用33GHz以上的示波器才能完成。在眼图参数方面,TX Gold Suite测试计划有明确的指标要求。值得注意的是,在测试中,Lane 0(Ln0)的所有项目都必须测试,而其他Lane可以选择性测试。

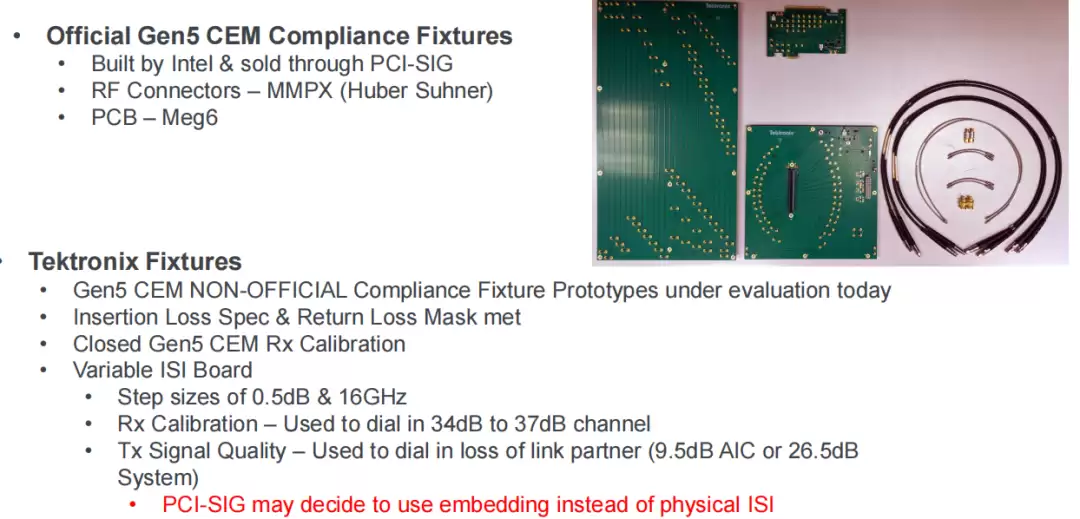

测试时还需要使用专门的PCIE 5测试夹具,并按照标准的测试程序进行设置。

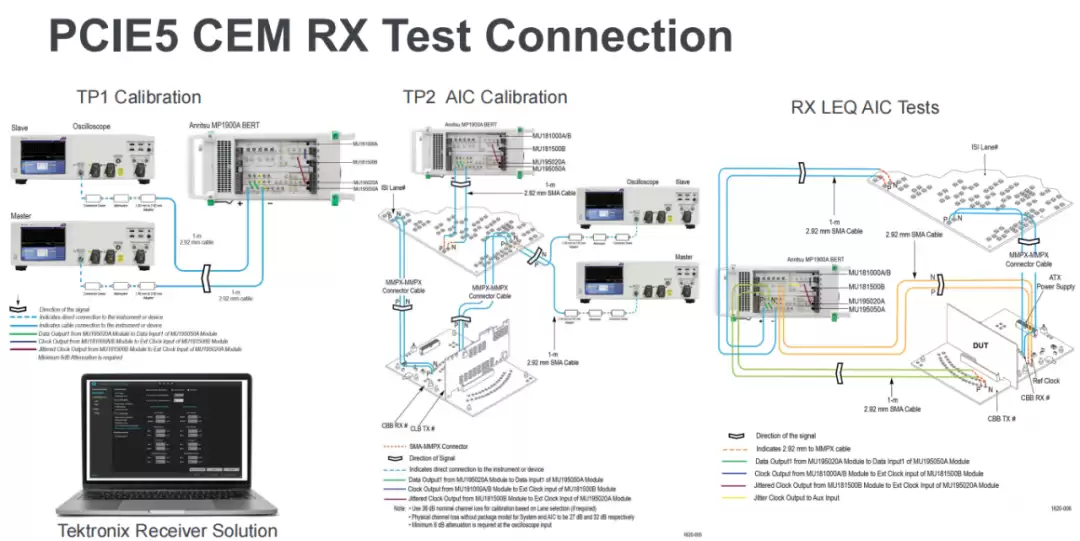

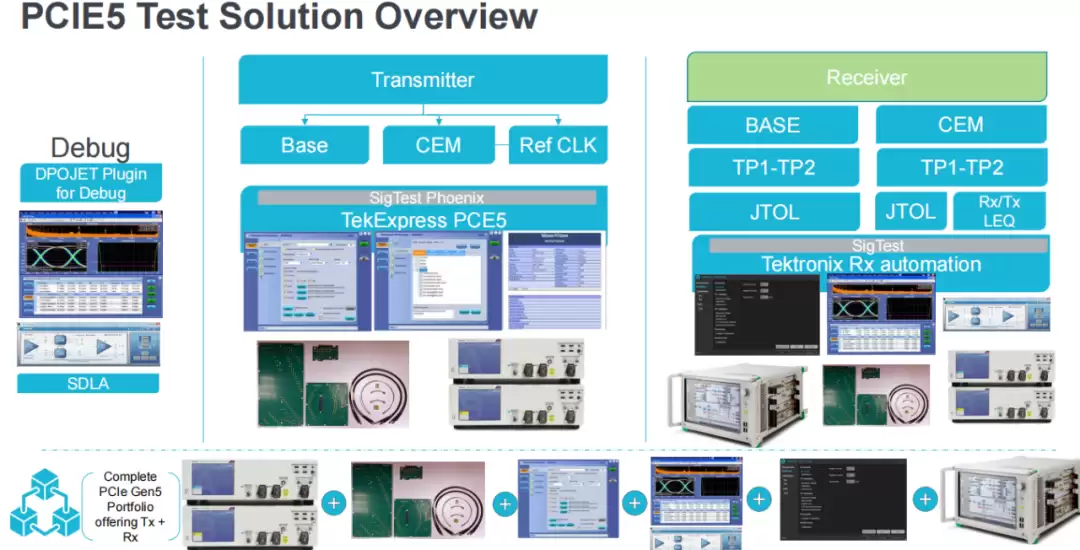

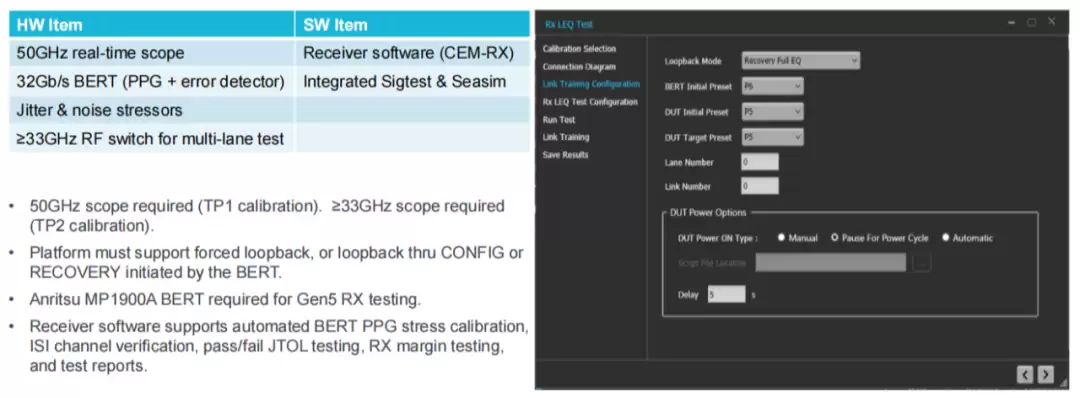

PCIE 5 CEM RX测试的连接示意图、发送端和接收端的Debug解决方案,都是整个验证过程中必须掌握的关键环节。

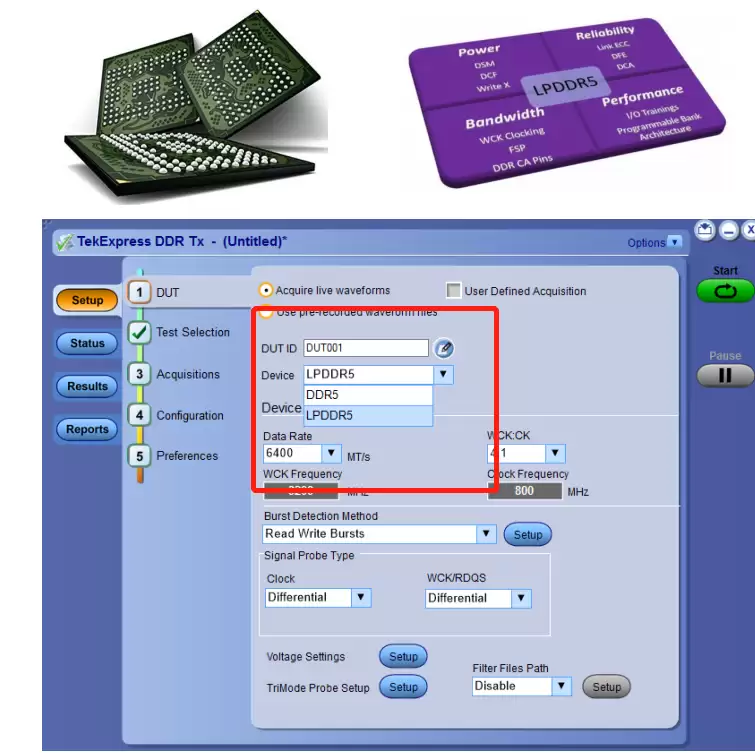

再来看看DDR接口信号完整性测试。以LPDDR5为例,它的特点非常鲜明:速率范围在3200到6400 Mbps之间,电压摆幅低至0.3V。更重要的是,它引入了WCK时钟——差分时钟CK负责命令和地址的工作,而数据接口则使用差分时钟WCK来写数据捕获和读数据输出。WCK可以以CK频率的两倍或四倍运行。此外,LPDDR5还有链接ECC功能,用于纠错和数据恢复;深度睡眠模式(DSM)可以将IDD电流降低40%。当WCK高于800 MHz时,还可以启用DQ RX判决反馈均衡(DFE)功能,以补偿信道特性,提升接收端Margin。

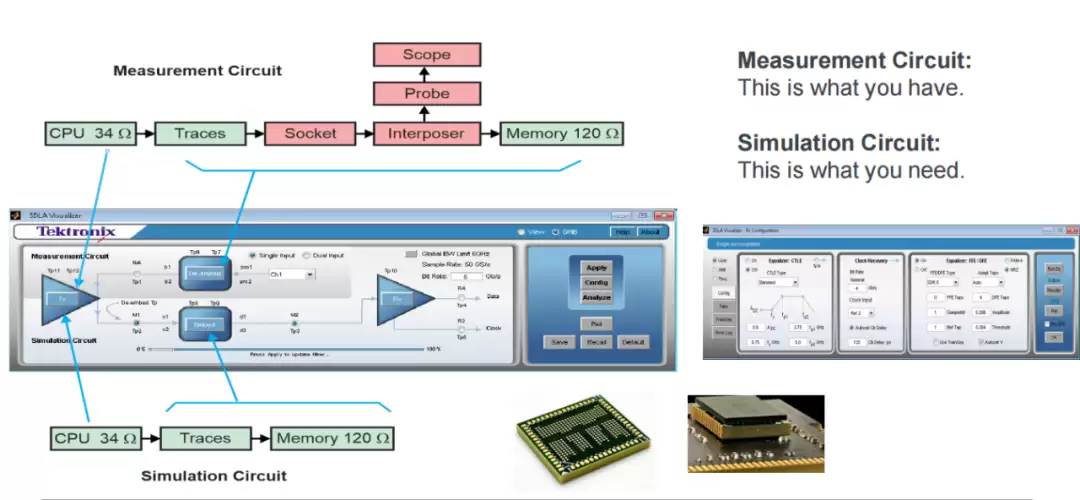

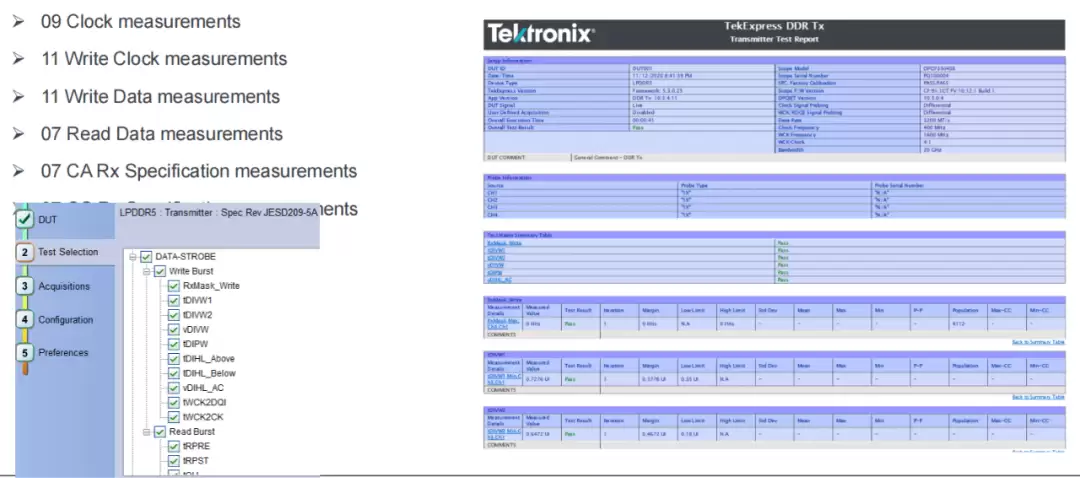

LPDDR5的测试项目相当复杂,包括信号质量、时序、眼图等诸多参数。SDLA模型的设置在写入路径(CPU到DRAM)上也有特定的配置要求。

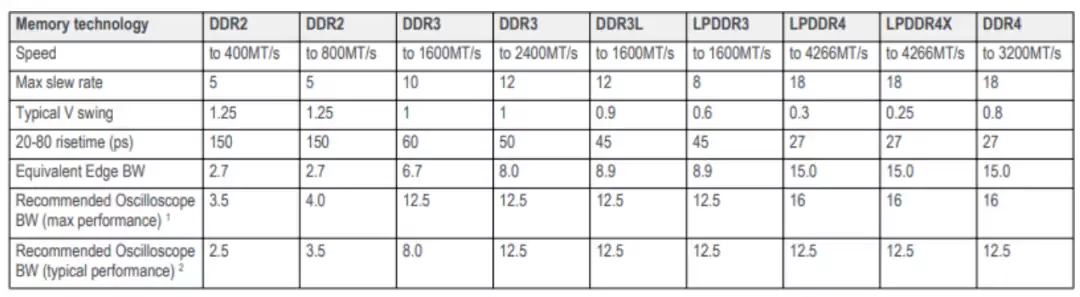

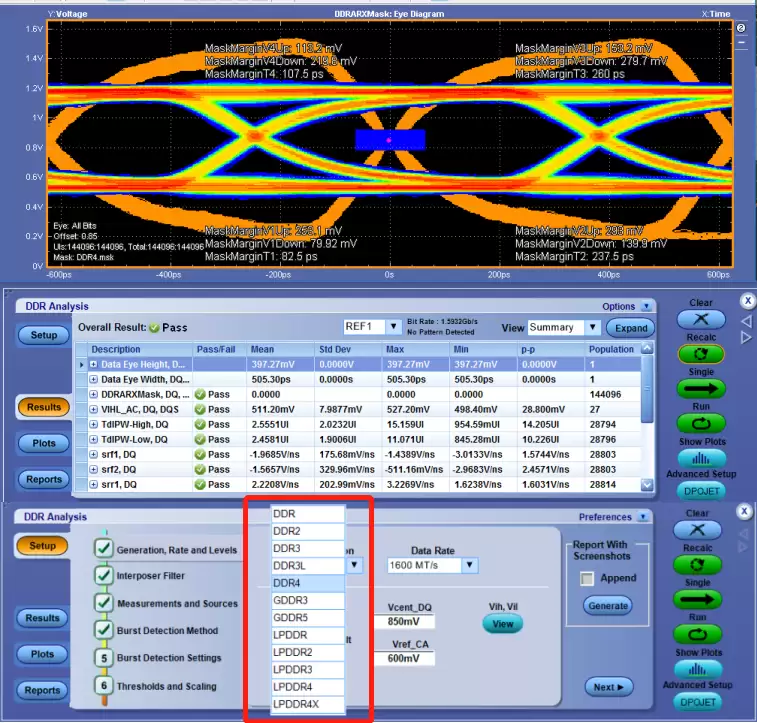

目前,主存用的DDR SDRAM系列芯片已经演进到了DDR5,而相应的测试能力也需要同步跟上。从DDR2、DDR3、DDR4,到最新的LPDDR5和DDR5,每一个世代的信号完整性测试方案都不可或缺。

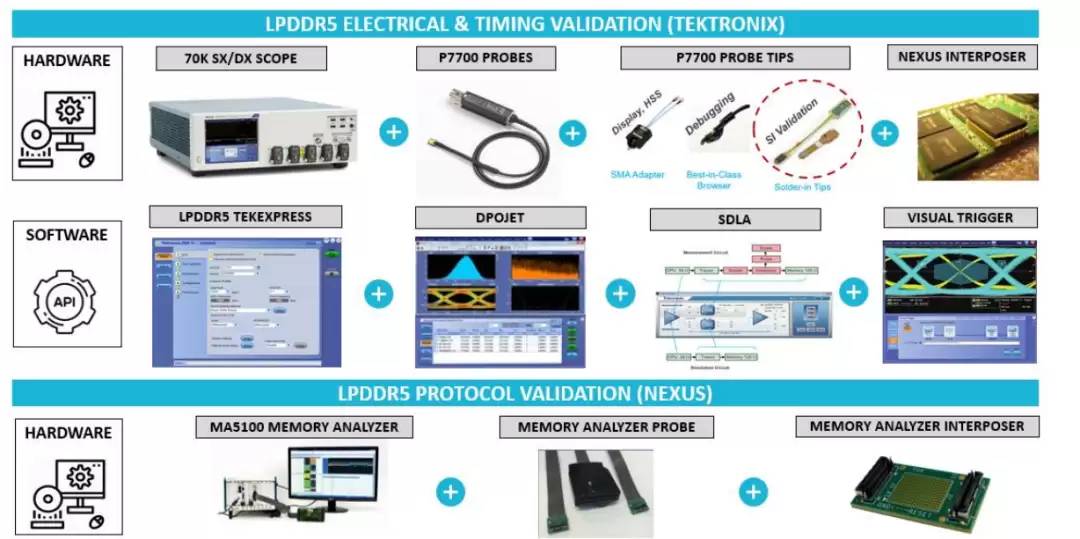

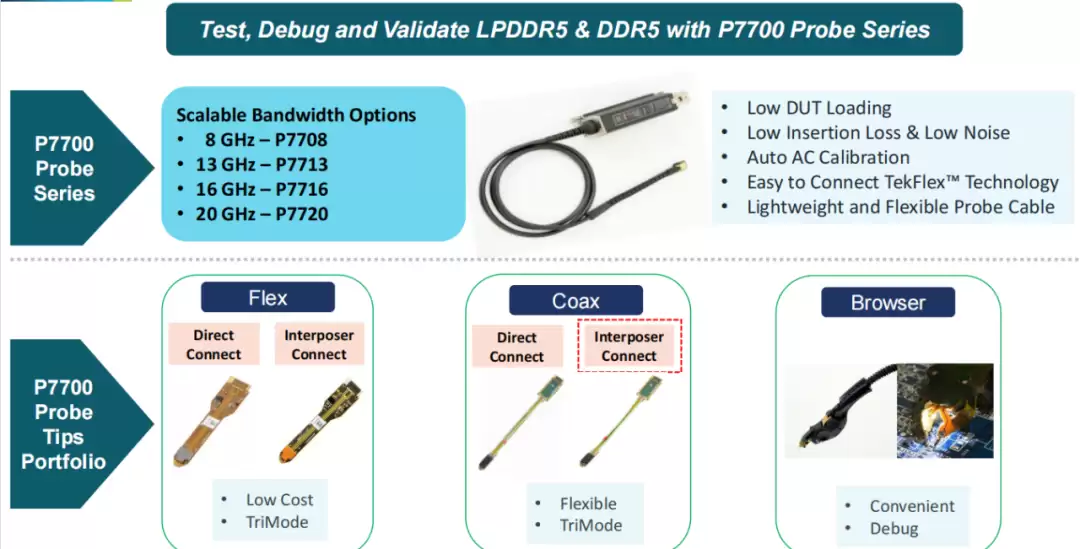

无论是LPDDR5还是DDR5,其测试、调试和验证方案都需要精心设计,才能确保AI芯片在高性能、高带宽、低延迟的严苛要求下,依然保持稳定可靠的运行。
