RAGFlow分片引擎架构深度解析：三大阶段与视觉增强

类型：热点整理2026-07-07

RAGFlow分片引擎架构分为切片设置、启动任务和异步消费三个阶段。切片设置配置解析器参数与文档属性；任务启动根据文档类型生成分片任务并入队；异步消费通过任务执行器循环处理，支持标准、GraphRAG和RAPTOR模式，视觉增强可优化图表语义提取。

本教程将带你全面解析RAGFlow分片引擎的核心架构与实际执行流程。从切片参数配置、任务启动触发到异步消费处理，我们将逐步拆解其底层的硬核设计理念与视觉增强实用技巧，帮助你系统掌握这一关键技术的应用方法。

背景

RAG（检索增强生成）的代码结构较为复杂，各模块环环相扣。我们将分片流程划分为以下三个核心环节：

切片设置：完成解析器参数设定与文档属性配置。
启动任务：依据配置生成并分发具体的处理任务。
异步消费：任务执行器以异步方式处理并完成分片操作。

注意：以下代码基于当天更新的版本，部分功能（如视觉增强）尚未正式发布。

切片设置

查找接口

通过对比接口请求参数与界面设置，我们梳理出以下关键配置项：

doc_id: 文档的唯一标识ID。
parser_config: 文档解析配置，包含若干子参数：

task_page_size: 每个任务处理的页面大小。
layout_recognize: 选用的解析器类型，默认使用 DeepDOC。
chunk_token_num: 每个文本块的最大Token数量。
delimiter: 分段标识符。
auto_keywords: 是否自动抽取关键词。
auto_questions: 是否自动提取问题。
raptor: 召回增强RAPTOR策略配置。
- use_raptor: 是否启用RAPTOR机制。
graphrag: 知识图谱相关配置。
- use_graphrag: 是否使用知识图谱。
- entity_types: 实体类型列表。
- method: 知识图谱构建方式。
- community: 实体归一化与社区报告设置。

代码实现：`change_parser` 方法

在 documnet_app.py 文件中，找到 change_parser 方法，这是修改解析器配置的核心入口。

@manager.route('/change_parser', methods=['POST'])
@login_required
@validate_request("doc_id", "parser_id")
def change_parser():
    req = request.json
    # 权限校验
    if not DocumentService.accessible(req["doc_id"], current_user.id):
    try:
        # 解析器切换验证
        e, doc = DocumentService.get_by_id(req["doc_id"])
        if ((doc.type == FileType.VISUAL and req["parser_id"] != "picture")
                or (re.search(
                    r".(ppt|pptx|pages)$", doc.name) and req["parser_id"] != "presentation")):
            return get_data_error_result(message="Not supported yet!")

        e = DocumentService.update_by_id(doc.id,
                                         {"parser_id": req["parser_id"], "progress": 0, "progress_msg": "",
                                          "run": TaskStatus.UNSTART.value})
        if not e:
            return get_data_error_result(message="Document not found!")
        if "parser_config" in req:
            DocumentService.update_parser_config(doc.id, req["parser_config"])
        if doc.token_num > 0:
            e = DocumentService.increment_chunk_num(doc.id, doc.kb_id, doc.token_num * -1, doc.chunk_num * -1,
                                                    doc.process_duation * -1)
            if not e:
                return get_data_error_result(message="Document not found!")
            tenant_id = DocumentService.get_tenant_id(req["doc_id"])
            if not tenant_id:
                return get_data_error_result(message="Tenant not found!")
            if settings.docStoreConn.indexExist(search.index_name(tenant_id), doc.kb_id):
                settings.docStoreConn.delete({"doc_id": doc.id}, search.index_name(tenant_id), doc.kb_id)

        return get_json_result(data=True)
    except Exception as e:
        return server_error_response(e)

上述代码的执行流程如下：

权限校验: 确认当前用户是否具备操作权限。
解析器切换验证: 视觉文件（FileType.VISUAL）只能使用 picture 解析器；PPT类文件只能使用 presentation 解析器。
更新文档状态: 将文档运行状态重置为 UNSTART（尚未启动）。
重置统计信息: 将 token_num、chunk_num 等统计数据归零。
删除旧索引: 清理与文档关联的搜索索引数据。

整体流程示意图：

POST /change_parser → 权限检查 → 解析器类型验证 → 更新解析器配置 → 删除旧索引 → 返回操作结果

小提示： 在调整文档的分片策略时，务必通过 change_parser 接口先重置状态，否则旧的分片数据可能干扰新的解析流程。

启动任务

点击文档后的启动按钮，将触发任务生成逻辑。核心方法位于 api/db/services/task_service.py 中。

代码逻辑分为两段：

任务分割: 根据文档类型决定每个任务处理的页面量。

默认：每任务处理 12 页。
学术论文：每任务处理 22 页。
特殊文档：单任务处理全部页面。
Excel文件：每任务处理 3000 行。

生成任务: 为每个任务生成唯一 task_digest 和初始进度，并根据优先级入队。

任务入队机制：使用 Redis 消息队列，默认队列名为 rag_flow_svr_queue。高优先级任务会使用独立的队列。

整体流程示意图：

开始 → 文档类型判断（PDF/Excel/其他） → 分片处理（PDF分片/表格分片/单任务处理） → 生成任务摘要 → 历史任务检查（是否可复用） → 数据清理 → 任务持久化 → 未任务入队 → 结束

任务消费与处理

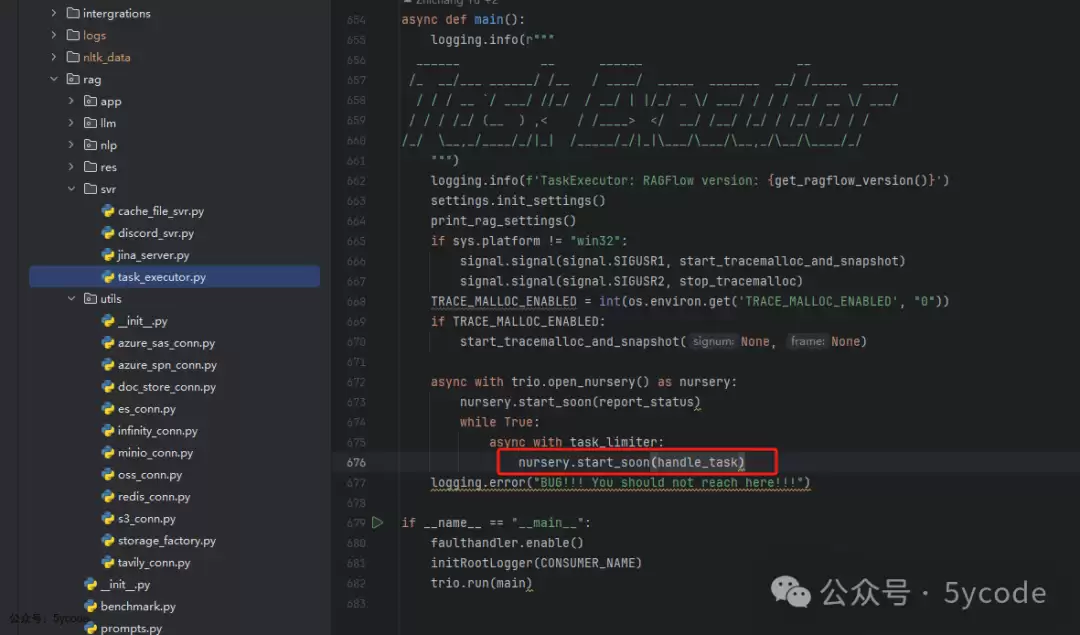

任务执行器位于 rag/svr/task_executor.py 中，启动后会进入一个死循环，不断从Redis队列中获取并处理任务。

核心消费主循环

async def handle_task():
    # 通过Redis消息队列从 `rag_flow_svr_queue` 获取任务
    redis_msg, task = await collect()
    if not task:
        # 没有获取到任务，休眠5秒
        await trio.sleep(5)
        return
    try:
        # 状态记录
        CURRENT_TASKS[task["id"]] = copy.deepcopy(task)
        # 核心处理
        await do_handle_task(task)
        # 成功处理
        DONE_TASKS += 1
    except Exception as e:
        # 异常处理
        FAILED_TASKS += 1
        set_progress(task_id, -1, str(e))

接下来，我们深入 do_handle_task 方法的核心逻辑：

# 绑定进度回调
progress_callback = partial(set_progress, task_id, ...)

# 任务状态检查
if TaskService.do_cancel(task_id):
    # 主动取消
    progress_callback(-1, "Task canceled")
    return

根据任务类型（标准模式/GraphRAG模式/RAPTOR模式），执行不同的处理路径：

任务类型判断 → 标准分片 / GraphRAG模式（知识图谱构建） / RAPTOR模式（层次化摘要） → 初始化Chat模型 → 执行核心逻辑 → 生成原始分片 → 向量编码

默认分片中的关键方法：

# 分片，这个是核心
chunks = await build_chunks(task, progress_callback)
# 所有的分片向量化，并将向量结果写入到每个chunk的["q_%d_vec" % len(v)] = v
token_count, vector_size = await embedding(chunks, embedding_model, task_parser_config, progress_callback)

在 build_chunks 方法中，最终会调用 rag/app/naive.py 文件的 chunk 方法。该方法会根据切片配置进行精细化处理：

输入文件格式判断（DOCX/PDF/Excel/TXT/Code/Markdown/HTML/JSON）→
DOCX解析器 / PDF解析器（布局识别） / 表格解析器 / 文本分割器 / MD表格提取 / 结构化解析 →
原始分片生成 → 是否视觉增强？ → 是：视觉模型处理图表 → 基础分片处理 → 分片合并 → Token化处理 → 输出结构化分片

视觉增强技巧：在最新版本中，系统会使用视觉模型对文档中的图表进行增强处理，提取更丰富的语义信息，但该代码目前尚未发布。

整个异步处理的完整流程如下：

main入口 → 初始化系统（加载配置、设置信号处理、初始化内存追踪） → 启动监控线程 →
任务处理循环 → 检查未ACK消息 → 获取任务详情（拉取新消息） → 验证任务有效性 → 记录开始状态 →
执行核心处理（更新进度） → 记录完成状态 → 捕获错误（构造错误信息、更新失败状态） →
释放内存引用 → 发送ACK → 更新计数器 → 资源清理 → 异常处理

小提示： 如果任务处理失败，可以检查 FAILED_TASKS 计数和错误信息。常见原因包括：解析器配置错误、模型调用超时、或文档格式不兼容。

常见问题（FAQ）

1. 如果解析器类型切换错了，如何恢复？

答案： 使用 change_parser 接口，将 parser_id 参数改为正确的解析器类型，并重新设置 parser_config。系统会自动重置文档状态并清理旧索引。

2. 任务一直显示“未启动”，怎么办？

答案： 检查Redis队列是否正常运行，以及 task_executor.py 是否成功启动。若队列有堆积，可能是有任务卡住，可以手动清除 rag_flow_svr_queue 中的消息后重启执行器。

3. 如何优化分片效果（如减少文本块大小）？

答案： 调整 parser_config 中的 chunk_token_num 参数，降低其值。同时，可以调整 delimiter 分段标识符来控制分片粒度。

后记

通过本次源码解析，我们可以预见RAGFlow在后续版本中的几个重要升级方向：

Agent 版本管理：最多保留20个历史版本，便于回滚与审计。
Agent 团队权限功能：支持多用户协作，精细化访问控制。
视觉模型增强：针对复杂结构（图表、公式等）进行深度语义提取，提升检索质量。

掌握这些核心机制，你将能更灵活地定制RAGFlow的分片策略，为后续的检索与生成任务打下坚实基础。
