图像形态学是数字图像处理领域的重要分支，尤其在二值图像分析中占据着核心地位。OpenCV 提供了丰富的形态学操作 API，能够帮助开发者高效处理图像中的形状结构、噪声干扰及连通性等问题。下面，我们将逐一介绍这些主流操作，并结合代码示例与效果图，帮助你快速掌握。

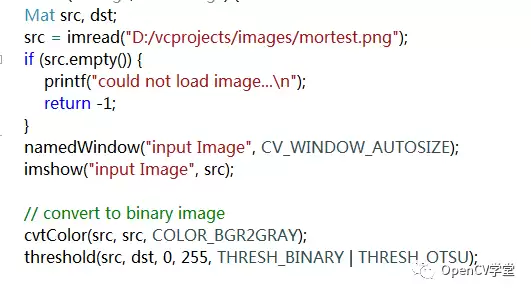

准备工作：加载图像并转换为二值图像
在执行形态学操作之前，需要先将彩色图像转化为二值图像。通常借助 cv2.cvtColor 与 cv2.threshold 或 cv2.adaptiveThreshold 实现。以下是参考代码：
结构元素（Kernel / Structuring Element）
所有形态学操作均依赖结构元素（也称核）。结构元素的形状和尺寸会直接影响处理效果。在 OpenCV 中，可通过 cv2.getStructuringElement 获取不同形状的核，常见形状包括矩形、十字形、椭圆形等。
小提示： 结构元素尺寸越大，效果越明显，但也会丢失更多细节。建议从 3x3 或 5x5 开始尝试。
腐蚀操作（Erosion）
腐蚀操作会将结构元素覆盖下的中心像素值替换为最小值。在二值图像中，白色前景区域会“变瘦”，从而去除细小的白色噪点。
代码示例：
运行效果：
膨胀操作（Dilation）
膨胀操作会将结构元素覆盖下的中心像素值替换为最大值。它能使白色区域“变胖”，常用于填补前景中的小孔或连接断裂部分。
代码示例：
运行效果：
开操作（Opening）
开操作 = 先腐蚀后膨胀。常用于断开物体之间的粘连、去除微小噪点。
代码示例：
运行效果：
闭操作（Closing）
闭操作 = 先膨胀后腐蚀。用于填充物体内部的小孔，或连接相邻的物体。
代码示例：
运行效果：
击中击不中操作（Hit and Miss）
该操作通过特定结构元素匹配形状，只保留完全匹配的区域，常用于模板匹配或边缘检测等场景。
代码示例：
运行效果：
黑帽操作（Black Hat）
黑帽操作 = 闭操作结果 - 原图。它能够突出原图中比周围更暗的区域（例如小孔或背景斑点）。
代码示例：
运行效果：
顶帽操作（Top Hat）
顶帽操作 = 原图 - 开操作结果。用于提取比背景更亮的细小区域，比如文本或指纹等细节。
代码示例：
运行效果：
梯度操作（Morphological Gradient）
梯度操作 = 膨胀结果 - 腐蚀结果。可以得到物体的轮廓线，常用于边缘检测。
代码示例：
运行效果：
核心函数说明：cv2.morphologyEx
该函数是执行多数形态学操作的统一接口（膨胀和腐蚀也可直接使用 cv2.erode、cv2.dilate）。
- 第一个参数：输入图像，通道数任意，位深可为 8、16、32。
- 第二个参数：输出图像，通道数与位深与输入相同。
- 第三个参数：指定操作类型，如 cv2.MORPH_OPEN、cv2.MORPH_CLOSE 等。
- 第四个参数：结构元素（核），通常通过 cv2.getStructuringElement 获得。
常见问题：
- Q：为什么我用开操作后图像细节丢失严重？
A：可能是因为结构元素尺寸过大。建议先尝试 3x3 的核，若效果不够再逐步增大。 - Q：黑帽和顶帽有什么区别？
A：顶帽提取比背景亮的区域（如白色小点），黑帽提取比背景暗的区域（如黑色小孔）。看你需要突出亮部还是暗部。 - Q：梯度操作和 Canny 边缘检测有什么不同？
A：形态学梯度直接基于膨胀和腐蚀的差值，对二值图像较为简单；Canny 更复杂，适用于灰度图像，能检测更细致的边缘。 - Q：我可以使用非矩形的结构元素吗？
A：当然可以。OpenCV 支持矩形、十字形、椭圆形等，不同形状对不同方向的特征敏感。例如十字形适合保留水平垂直结构。
本文所有示例均使用 5x5 矩形结构元素。读者可自行改变形状与大小，观察效果差异。掌握这些基础操作后，你就能灵活处理二值图像中的噪声去除、区域连接与形状提取等问题了。
