Capstone最新推出的CS5261与CS5265，是两款专为Type-C转HDMI应用设计的单芯片解决方案。简单来说，CS5261支持4K30Hz输出，而CS5265则可实现4K60Hz的高清传输。值得关注的是，CS5261直接对标RTD2171，CS5265对标RTD2172，在性能参数上基本可以完全替代。下面我们将详细拆解这两款芯片的具体参数，以及它们在设计上与RTD2171、RTD2172之间的差异与优势。

先看CS5261的关键参数特性：它支持USB Type-C DP Alt模式输入，兼容Type-C 1.1规范，并向下兼容1.0版本。DisplayPort v1.4协议，双通道HBR2（5.4 Gbps），内置自适应均衡器，1MHz辅助通道。CC（通道配置）功能为标准配置，同时集成了USB PD BMC物理层，兼容PD 2.0，支持消息协议与策略引擎，热插拔检测（HPD）也直接支持。在HDMI输出端，每个通道最高可达3Gbps，分辨率最高支持3840x2160@30Hz或4096x2160@24Hz。音频方面支持压缩编码格式，最大采样率为192kHz x8通道。

再看CS5265，规格明显更高一个档次：同样兼容USB Type-C 1.1及以下版本，向下兼容1.0。DisplayPort v1.4协议，支持4通道，最高HBR3（8.1 Gbps），内置均衡器，1MHz辅助通道。CC和PD部分升级为兼容PD 3.0，支持消息协议、策略引擎以及基本设备策略管理器，HPD也完整支持。HDMI输出端每个通道最高6 Gbps，分辨率直接提升至3840x2160@60Hz或4096x2160@60Hz。音频支持LPCM及压缩编码格式，192kHz x8通道，并支持HDR元数据处理。内部集成了工业标准8051核的微控制器，支持I2C主从模式，最高通信速率400 KHz。供电方面需要5V/3.3V/1.1V系统电压，ESD防护方面：连接器引脚HBM 6KV，其余引脚3.5KV。

这两款芯片的应用场景非常广泛，包括：DP显示适配器、扩展底座、投影仪、游戏机、电视显示系统、数字标牌、虚拟现实系统等。当然，最常见的应用仍是设计Type-C转HDMI的短线或长线转接线，以及音视频投屏线。兼容设备涵盖各类手机，具体型号可参考芯片官方文档。

与RTD2171和RTD2172相比，CS5261/CS5265在设计上具有几个显著优势。首先，它们内置了振荡器，无需外接晶体——减少一个元件，成本与PCB面积都得以降低。其次，内置LDO，简化了电源设计。MCU和SPI Flash也集成在芯片内部，连EDID也内置了（如果终端设备没有，芯片自身会响应EDID）。集成度非常高，外围器件极少，因此不仅芯片本身价格低于RTD2171、RTD2172，整体BOM成本也更具竞争力。此外，还支持在线更新固件，无需改动线路，产品的兼容性与可维护性更佳。

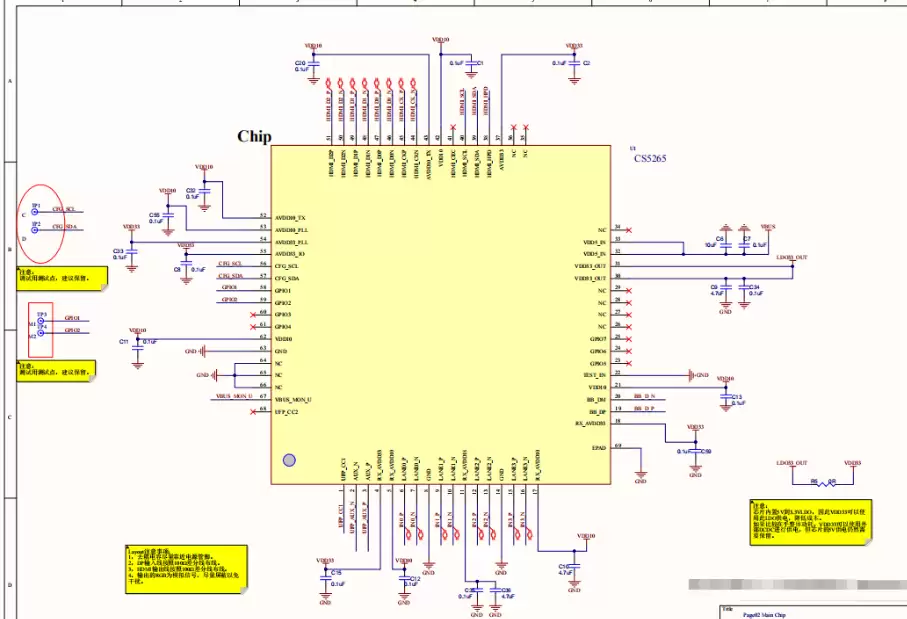

以下是CS5261替代RTD2171、CS5265替代RTD2172的Type-C转HDMI电路原理图参考，以及对应的音视频转接板实物图和BOM清单：

CS5261与CS5265替代RTD2171与RTD2172的Type-C转HDMI音视频转接板展示如下：

CS5261设计Type-C转HDMI 4K30Hz转接板的BOM单如下：

CS5265设计Type-C转HDMI 4K60Hz转接板的BOM单如上所示。

CS5261与CS5265设计替代RTD2171、RTD2172的Type-C转HDMI音视频转换方案产品形态如下所示：
