嵌入式系统正拥抱人工智能，但功耗与编程复杂性成为两大拦路虎。本文聚焦汽车、工业与消费市场，详解如何通过低功耗FPGA方案（如Lattice sensAI与Silexa SLX工具）突破1W功率墙，让AI推理真正落地边缘。
一、嵌入式AI面临的现实挑战
开发人员在汽车、工业、商业和消费市场的嵌入式应用中研究人工智能，例如关键短语识别、面部和对象跟踪、对象计数和交通标志检测等。许多功能在功耗、尺寸和成本方面有严格的阈值。特别关注功率，负责这些任务的计算解决方案通常需要适应 1 W（甚至低于 1 W）的封装。这是一个重大的设计障碍，尤其是考虑到许多现成的CPU、GPU方案难以满足。
技术跌入低谷过程中，加速人工智能失宠的因素正是功耗和编程复杂性。但基于FPGA的低功耗AI方案正逐步化解这一矛盾。
二、降低AI边缘支持的功耗：Lattice sensAI技术堆栈
最初为一个目的而设计的技术也很适合其他目的，用于深度学习工作负载的FPGA就是这种情况。Lattice Semiconductor拥有将胶合逻辑和接口FPGA交付到低功耗边缘系统的传统，并意识到这些解决方案可重新用于灵活的低于1W的AI推理应用程序。现在，这可通过公司的sensAI技术堆栈实现（图2）。

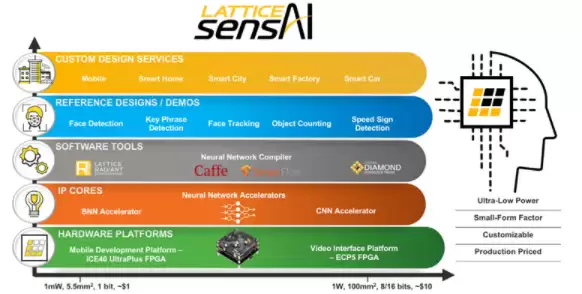

图2. Lattice Semiconductor sensAI技术堆栈包括一套围绕公司的ICE40 UltraPlus和ECP5 FPGA设计的硬件和软件开发工具，可为边缘机器学习应用提供低于1W的功耗。
2.1 核心FPGA选型：ICE40 UltraPlus vs ECP5
Lattice sensAI堆栈基于ICE40 UltraPlus FPGA和ECP5 FPGA，可分别创建二值化神经网络（BNN）和卷积神经网络（CNN）翻跟斗（图3A和3B）。
图3A. 作为Lattice sensAI技术堆栈的一部分，ICE40 UltraPlus FPGA经过优化，可用作二值化神经网络（BNN）翻跟斗。
图3B. 作为Lattice sensAI技术堆栈的一部分，ECP5 FPGA经过优化，可用作更强大的卷积神经网络（CNN）翻跟斗。
- ECP5 FPGA：支持1位、8位和16位分辨率，适用于更复杂的神经网络，需要每秒超过1000亿次神经操作，功耗低于1W。
- ICE40 UltraPlus FPGA：依赖单比特量化，每秒需要少于1000亿次神经操作的BNN，功耗在1到10 mW之间（图4）。
图4. Lattice sensAI平台使用ICE40 UltraPlus和ECP5 FPFA以低于1W的功率水平实现可扩展性能。
小提示： 如果AI模型要求高精度且计算量超过每秒1000亿次神经操作，优先选择ECP5；若为简单二值化网络（如人脸检测、关键词识别），用ICE40 UltraPlus可将功耗降至10mW级别，适合电池供电设备。
三、降低FPGA/AI开发人员的复杂性
3.1 Lattice sensAI开发工具
sensAI堆栈由Lattice Diamond和Lattice Radiant软件开发工具套件支持，使FPGA设计工程师能够快速开始。
对于不熟悉RTL或FPGA编程的开发人员，sensAI还包括一个神经网络编译器，该编译器从Caffe或TensorFlow等深度学习开发框架中获取输出，并使用它来帮助为目标FPGA生成比特流。不需要先前的RTL经验（图5A和5B）。
图5A和5B. Lattice sensAI技术堆栈中的神经网络编译器可帮助开发人员在没有RTL经验的情况下在Lattice FPGA上实现在Caffe或TensorFlow中开发的神经网络。
小提示： 即使从未写过一行Verilog/VHDL，只要会用Caffe/TensorFlow训练模型，即可通过sensAI神经网络编译器一键生成FPGA比特流，极大降低入门门槛。
3.2 遗留代码迁移：Silexa SLX开发工具
与竞争的高端架构相比，Xilinx的UltraScale+系列等FPGA SoC器件因其可重配置性和低性能功耗比（PPW）在AI系统设计中广受欢迎。但对不熟悉FPGA设计的开发人员，编程仍然具有挑战性，尤其是当必须将遗留代码库迁移到支持机器学习的FPGA SoC设计时。
为了缩短开发周期，Silexa最近在其SLX开发工具中集成了功能，可将FPGA的C/C++代码重构为高级综合兼容（HLS兼容）格式，并插入任何需要考虑硬件和软件的pragma对异构多核SoC目标的依赖。在使用SDSoC和Vivado等工具之前，自动遗留代码分区、代码指导和算法探索功能还有助于加快UltraScale+系列等设备的代码迁移和优化过程（图6）。
图6. Silexa的SLX开发工具有助于将C/C++代码重构为高级综合格式，并针对Xilinx UltraScale+ SoC等异构多核设备进行了优化。
小提示： 若已有大量C/C++算法代码，想快速迁移到Xilinx UltraScale+ FPGA加速AI推理，可使用Silexa SLX自动重构为HLS格式，省去手动重写RTL的繁琐。
四、嵌入式解决方案服务于人工智能行业（AI与物联网的协同）
应该注意的是，在许多用例中，人工智能技术本质上都映射到物联网架构。
如图7所示，大型AI学习模型在数据中心（云）中开发，然后将这些模型浓缩成足够小的引擎或算法，以便在边缘设备上运行。边缘设备使用这些精简的学习算法来得出有关其周围环境的结论（称为推理），例如动物是猫、狗还是人，或者露点的升高是否表明风暴即将来临。随着时间的推移，这些推断的结果可以聚合回数据中心，以不断改进人工智能学习模型，从而产生更精确的学习算法等等。因此，向这个良性反馈循环提供AI推理的系统越多越好。

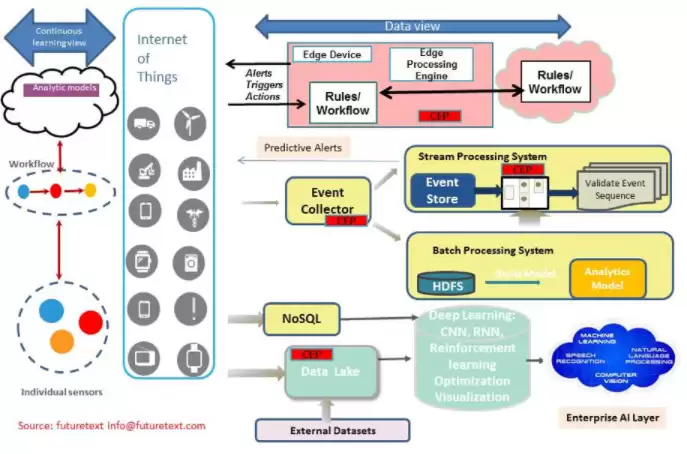

图7. 人工智能和物联网依赖技术合作伙伴生态系统，其中一个层面的挑战可能会破坏整个堆栈。
小提示： 云计算训练 + 边缘推理的闭环是主流AIoT架构。选择低功耗FPGA作为边缘推理硬件，既能实时响应，又能回传数据优化云端模型，形成正向循环。
五、常见问题
- Q1：如何在功耗敏感的应用中选择FPGA？
A1：先评估AI模型的复杂度。若模型为二值化神经网络（BNN），计算量低于每秒1000亿次神经操作，选用ICE40 UltraPlus（功耗1~10mW）；若模型为卷积神经网络（CNN）且计算量高于1000亿次/秒，选用ECP5（功耗仍低于1W）。 - Q2：没有FPGA编程经验，如何将训练好的TensorFlow/Caffe模型部署到FPGA？
A2：使用Lattice sensAI堆栈中的神经网络编译器。无需编写RTL代码，只需将Caffe或TensorFlow模型输出，编译器会自动生成FPGA比特流。具体步骤：先安装sensAI工具包，导入模型，点击编译即可。 - Q3：对于已有大量C/C++算法的项目，如何快速迁移到Xilinx UltraScale+ FPGA？
A3：使用Silexa SLX开发工具。它可自动将C/C++代码重构为HLS兼容格式，并插入pragma指令，生成针对UltraScale+优化的硬件设计。无需手动改写为RTL，大幅缩短开发周期。
通过上述技术方案，嵌入式AI正逐步跨过功耗与编程复杂性的门槛，真正走入汽车、工业和消费市场。无论是Lattice的sensAI堆栈还是Silexa的SLX工具，都在为开发者提供从模型训练到硬件部署的完整链路，让AI边缘推理变得触手可及。
