深度教程：CMOS图像传感器集成小型像素化光谱滤波器技术

本教程为您系统解析一项突破性成像技术——如何将小型像素化光谱滤波器直接集成到CMOS图像传感器上，从而实现移动设备低成本、高精度的光谱成像。无论您是技术爱好者、产品经理还是嵌入式工程师，都能从中获取清晰的技术原理与实用价值。

一、技术背景与概述

传统图像传感器仅能捕捉红、绿、蓝（RGB）三种颜色通道信息，无法分辨物体更细微的光谱特征。而光谱成像技术可记录多个窄波段的光谱数据（如16个或更多通道），进而精确识别物体材质、化学成分、湿度等属性。以往这类设备体积庞大、成本高昂，难以应用于手机等消费电子产品。

2022年6月，全球领先的模拟/混合信号晶圆代工厂X-FAB与专注多光谱成像的半导体设计公司Spectricity联合宣布，成功将Spectricity的专利光谱成像技术部署至X-FAB量产平台。该合作首次实现移动设备光谱图像传感器的低成本制造。

二、核心技术与创新点

1. 小型像素化光谱滤波器

Spectricity的专利技术将小型像素化光谱滤波器直接集成于CMOS图像传感器上。这些滤波器覆盖可见光与近红外（NIR）光谱范围，每个像素对应一个窄带通道，最多可支持16个或更多高质量窄带通道。

• 与传统滤光片不同，像素级滤波无需外部光学组件，可大幅缩减模组体积。
• 高光谱密度（窄带通道间距小）实现极高光谱分辨率，同时兼顾空间分辨率。

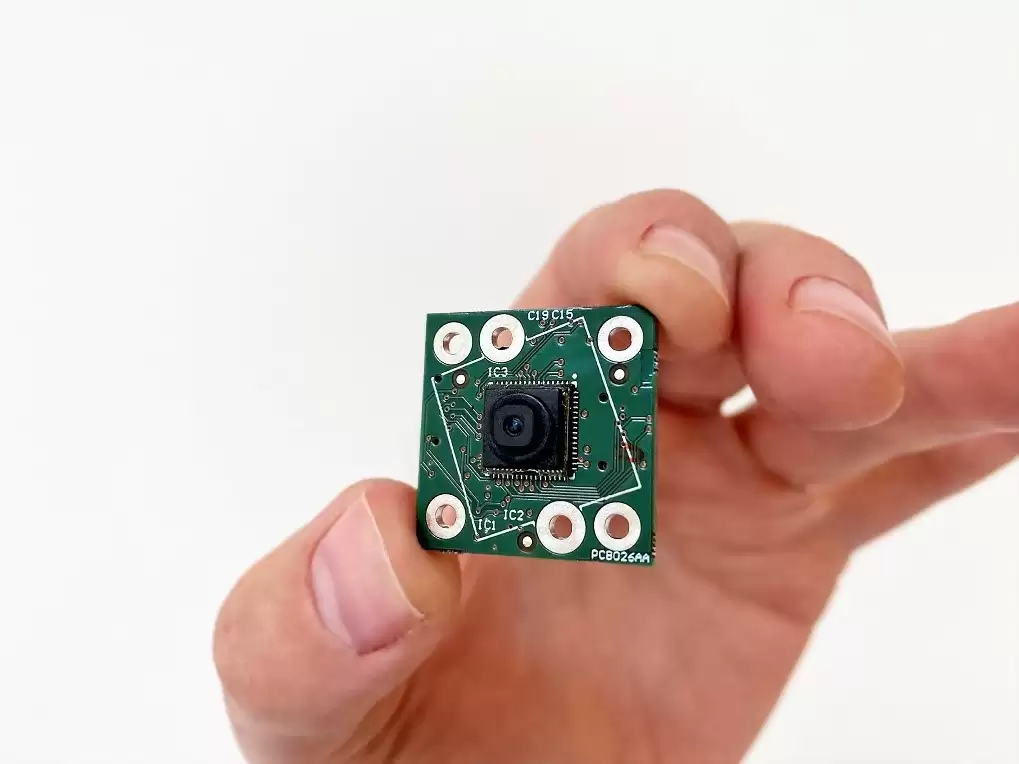

移动设备用光谱图像传感器相机模块（示意图）

2. 量产工艺突破

X-FAB成为唯一能批量生产如此小尺寸光谱像素CMOS的代工厂。技术转让在极短时间内完成，首批批次已完全达到预期规格。这使得OEM厂商能够大规模采购，并将光谱相机模组集成到智能手机等移动设备中。
