人工智能（AI）曾经只是科幻小说和学术论文里的概念，但如今，它已经实实在在地渗透到我们的日常生活中——从手机里的语音助手到工业生产线上的智能视觉检测，背后都离不开深度学习（也叫机器学习）的力量。说来也巧，人类一直想复制大脑的复杂性，这个挑战催生了新一代科学家、数学家和算法工程师。而真正让AI从实验室走向商业应用的，是近些年数据爆炸式的增长，以及云计算提供的超大规模计算资源。就拿你口袋里的智能手机来说，Google Now 或 Apple Siri 背后的语音识别，靠的就是一种叫做“人工神经网络”的深度学习算法。不过，语音助手只是冰山一角，工业、汽车、医疗等领域的应用，才是深度学习真正大展拳脚的舞台。

卷积神经网络

在深入具体应用之前，我们先来看看神经网络到底是怎么工作的，它又需要哪些资源支持。通常我们说“神经网络”，更准确的叫法是“人工神经网络”——它是模仿生物中枢神经系统的软件算法。多年来，研究者们设计了许多不同的架构，其中卷积神经网络（CNN）是应用最广的。原因有两个：第一，它的架构天然适合GPU和FPGA这类硬件翻跟斗的并行计算模式；第二，它特别擅长处理空间连续性强的数据，比如图像——因为相邻像素往往具有相似的强度和颜色。

CNN由多个不同功能的层堆叠而成，整个工作流程分为两个阶段：训练阶段和执行阶段。训练阶段让算法学会数据的模式，建立神经元之间的连接和权重；执行阶段则利用学到的知识对输入进行识别。模式匹配，正是CNN最核心的概念。

图 1：CNN 的层方法（来源：Wikipedia – credit Aphex34 1）。

想了解更多CNN的工作原理？可以参考Cadence的一篇论文，以及IEEE协会一次关于计算新前沿的会议录制的视频。真正让CNN在图像识别领域名声大噪的，是微软研究团队赢得ImageNet计算机视觉挑战赛的里程碑事件。从此，CNN成为视觉任务的首选武器。

训练之后就是执行阶段。输入图像经过层层节点，每一层都在提取越来越抽象的命题。卷积层负责提取低级特征，比如线条或边缘；池化层通过平均或“池化”来减少变化、降低数据量；然后可以再进入下一轮卷积和池化。一般来说，CNN的层数越多，图像识别准确率越高，但代价是系统性能需求也随之飙升。如果内存带宽足够，这些层可以并行运行，其中卷积层是计算量最大的部分。

开发者面临的核心挑战是：如何提供足够的计算资源，让CNN在规定时间内完成所需数量的图像分类？举个例子，工业自动化中，计算机视觉需要判断零件是否到达传送带的下一阶段——如果神经网络识别零件需要暂停流程，就会拖慢整个生产节奏。现实不允许任何延迟。

实现CNN

要想让CNN反赌，关键就是加速它的“强化学习”阶段和执行阶段——这本质上是一系列数学运算。GPU和FPGA凭借高内存带宽和强计算能力，都是潜在的候选者。传统微处理器（冯·诺依曼架构）存在缓存瓶颈，能跑算法，但最好把层抽象任务交给专门的硬件翻跟斗。GPU虽然并行处理能力强，但它的固定架构限制了灵活性；而FPGA的动态可重新配置架构，反而更适合CNN加速。为什么？因为FPGA采用非常精细的方法，实际上是在硬件中实现CNN算法，相比GPU纯软件的方式，延迟低得多，确定性也更强。另外，FPGA还能在设备结构中“硬化”DSP等功能块，进一步强化网络的确定性。从资源使用来看，FPGA非常高效，每个CNN层都可以在FPGA结构内构建，并把内存靠近它，实现局部化处理。

图 2：图像处理 CNN 概述（来源：Cadence 2）。

图 2 展示了一个专为工业图像处理设计的CNN关键组件，中间两个块就是CNN的核心。

开发基于FPGA的CNN加速应用，可以借助OpenCL语言（C语言的并行编程扩展）来编写。一个具体的例子是英特尔可编程解决方案集团（原Altera）的Arria 10系列器件。英特尔PSG还提供了CNN参考设计，使用OpenCL内核实现每个CNN层，并通过通道和管道在层间传递数据——这样就不需要消耗外部内存带宽。卷积层借助FPGA内的DSP模块和逻辑来实现；硬化块包括浮点功能，可以进一步提高吞吐量，而不占用内存带宽。

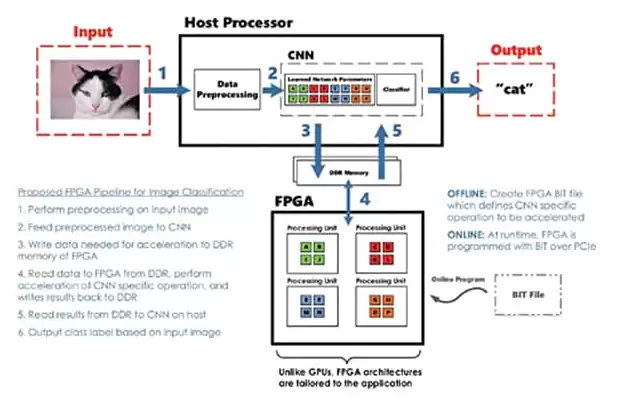

图 3 的框图清晰地展示了一个使用FPGA作为加速处理单元的图像处理和分类系统。

图 3：使用 FPGA 进行加速的图像分类系统框图（来源：FPGA 上的深度学习，过去、现在和未来 3）。

英特尔PSG官网上还有很多关于FPGA卷积神经网络在工业、医疗和汽车领域的有用文档和视频。对于开发者来说，选对深度学习框架是关键的第一步。好消息是，可选的工具越来越多：比如OpenANN（开源人工神经网络库）、deeplearning.net和Embedded-vision.com社区网站。支持OpenCL的流行框架包括Caffe（基于C++）和Torch（基于Lua）。还有一个叫DeepCL的框架，也完全支持OpenCL，但用户群目前还没那么广。

结论

工业界对深度学习神经网络的热情高涨，因为它能为制造和自动化带来革命性的能力。德国提出的“工业4.0”以及更广泛的工业物联网概念，更是把这股热潮推向了新高度。结合高质量的视觉相机、CPU、FPGA方案以及相关控制，卷积神经网络可以自动完成大量制造过程中的检查任务，从而提高产品质量、可靠性和工厂安全性。

FPGA凭借动态可配置的逻辑结构、高内存带宽和出色的能效比，非常适合加速CNN的卷积层和池化层。更何况，有大量社区驱动的开源框架和并行代码库（如OpenCL）作为支撑，未来FPGA在CNN加速领域的使用前景非常稳固。这种高度可扩展、灵活的解决方案，能够满足不同工业部门多样化的应用需求。
