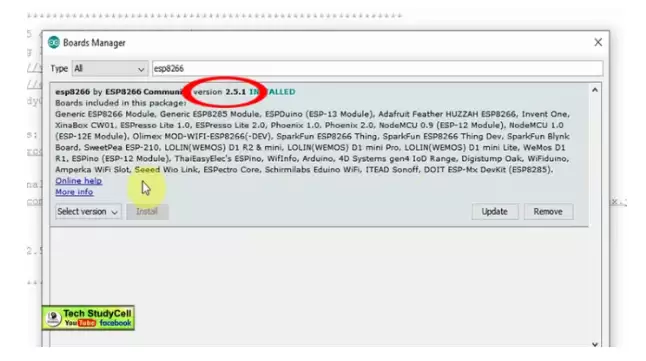

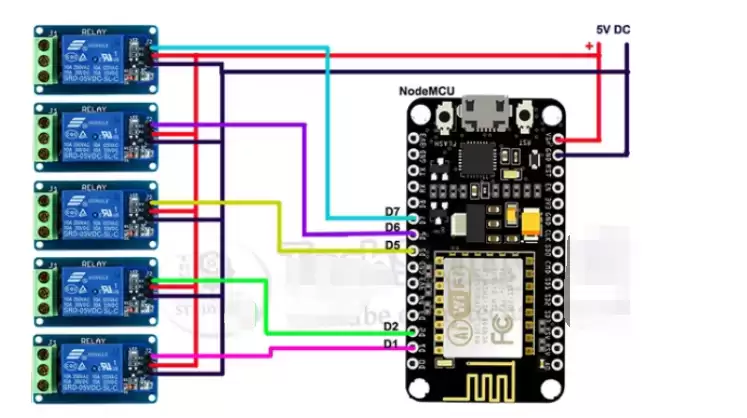

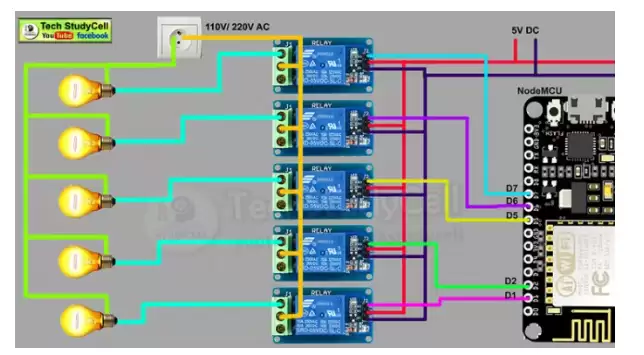

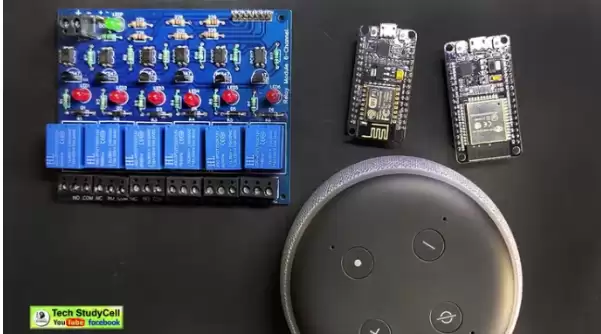

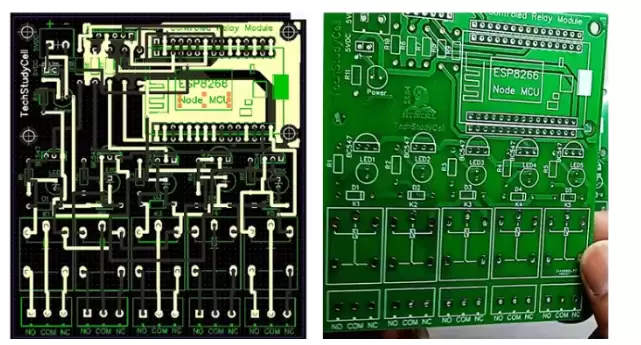

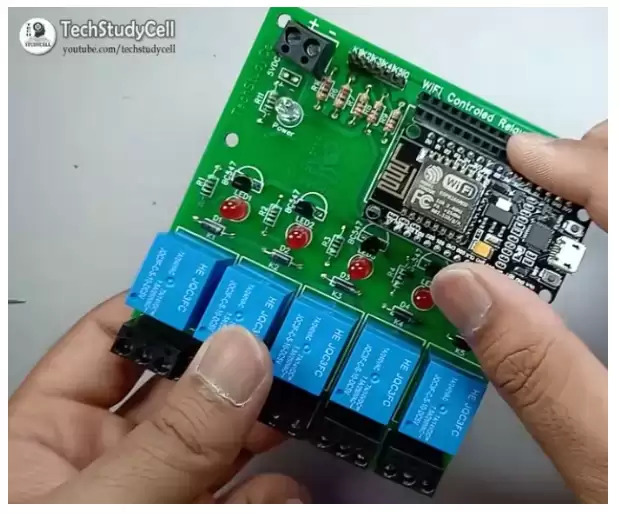

今天我们来聊一个非常实用的项目：借助 NodeMCU 和继电器模块，打造一套可以通过语音指令控制灯光、风扇及其他家用电器的智能家居系统。 简单来说，这个物联网项目使用 NodeMCU ESP8266 与继电器模块，配合一台 Echo Dot 智能音箱，即可实现对灯光、风扇等设备的语音操控。整个配置流程主要依托 Amazon Alexa 应用完成。 即便没有 Echo Dot 智能音箱也不必担心——你同样可以用智能手机来实时监控并控制这些开关设备。项目主控芯片也可以选择 ESP32 开发板来替代 NodeMCU，灵活性很高。 下面直接列出所需硬件： - Alexa Echo Dot - 继电器模块 - NodeMCU 或 ESP32 开发板 如果你打算自行搭建继电器模块，还需要准备好以下元件： - 5V 继电器（SPDT） - BC547 晶体管 - 5mm LED - 220欧姆电阻 - 若干连接线 接下来是电路原理图： 可以看出，整套家庭自动化项目的电路并不复杂，采用继电器模块与 NodeMCU 即可轻松实现。这里使用了 NodeMCU 的 D1、D2、D5、D6、D7 引脚来控制 5 个继电器，供电方面则由一个 5V 移动充电器完成。 接下来是 NodeMCU 的编程环节。 项目中引入了 ESPAlexa 库，适用于 NodeMCU 和 ESP32。如果使用 NodeMCU ESP8266，则需要下载并安装 ESP8266 板管理器版本（推荐 2.5.1，如图所示，稳定性较好）。需要注意的是，上传代码时，较新的 ESP8266 板库可能引发兼容性问题。 在代码中，你需要填写 WiFi 凭据，并设置好房间灯、风扇、夜灯等设备的名称。本例使用的是高电平有效继电器模块，如果你采用低电平有效模块，只需对代码做小幅调整即可。具体调整细节可参考配套教程视频。如果遇到任何问题，欢迎在评论区交流。 代码文件已一并附上。 接下来是配置 Amazon Alexa App 的环节。 首先，在 Google Play Store 或 App Store 下载并安装 Amazon Alexa 应用。请确保手机与 NodeMCU 连接在同一个 WiFi 网络下。 添加设备的具体步骤如下： 1. 打开 Amazon Alexa 应用。 2. 进入“设备”页面。 3. 点击右上角的“+”图标，选择“添加设备”。 4. 选择“灯光”，然后选择“其他”。 5. 点击“发现设备”，等待片刻完成搜索。 6. 将发现的设备逐一添加到应用中。 关于 PCB 设计，该项目虽不强制要求定制 PCB，但为了让整个系统更紧凑、更专业，还是为其设计了一款专用 PCB。 焊接环节同样不可忽视。 根据电路图将所有元件焊接到 PCB 上，然后连接 NodeMCU。 最后是连接家用电器。 按照电路图连接好家用电器，强烈建议在处理高压部分时采取必要的安全措施。像电路图所示那样，为 PCB 提供 5V 直流电源，再接通 110V/230V 电源和 5V 直流电源。 一切准备就绪后，你就可以直接通过 Alexa 语音控制灯光和风扇了。 现在，你可以用智能的方式管理家中电器，只需对 Alexa 说出要打开或关闭哪个设备，剩下的就交给它了。
