近期，“元宇宙”这一概念的热度迅速攀升，科技巨头们纷纷宣布布局这一新领域。不过，理性来看，元宇宙目前仍处于早期架构搭建阶段。它之所以能在一夜之间引爆关注，实质上是5G、物联网、云计算、人工智能、大数据以及AR/VR可穿戴设备等底层技术发展到一定阶段的必然结果。在整个构建过程中，如何实现人的“虚拟化”才是真正开启元宇宙大门的关键。你可能想不到，这把钥匙恰恰是我们早已熟悉的智能穿戴设备。
当然，以当下智能穿戴的技术水平，还远不足以支撑一个完整的元宇宙。但不可否认，作为物联网中极具爆发力的应用场景之一，智能穿戴的潜力已经不容忽视。从市场数据来看，根据中商情报网统计，中国可穿戴设备市场规模从2017年的212.6亿元增长至2020年的559.2亿元，年均复合增长率高达38.04%。按照这一增长趋势，预计到2022年，该市场规模将逼近964.2亿元。
数据来源：弗若斯特沙利文、中商产业研究院整理
智能穿戴乘势而起，应用市场加速升级
所谓智能穿戴，核心在于“穿戴的智能化”。简而言之，人们通过硬件设备能够更好地感知自身状态与外部环境信息。在感知自身信息层面，最典型的应用包括运动健身和医疗健康，例如可穿戴运动传感器、可管理健康数据的智能手表等。而在感知外部信息方面，应用场景则更加丰富，从休闲娱乐、信息交流到专业行业应用，几乎无所不包。VR游戏套装通过手柄与视觉捕捉模组让用户身临其境，智能眼镜实现视觉与音频的实时交互，甚至在冬奥会赛场上，“测温创可贴”这类设备也展现了不俗的实力。
随着用户群体的持续扩大，产品形态日益丰富，智能化与小型化已成为不可逆转的发展趋势。这意味着，对于智能穿戴设备而言，一颗采用先进制程工艺、体积更小、功耗更低的存储芯片，其重要性不言而喻。
案例分析
如今，智能穿戴设备待机几周甚至一个月已成为基本要求。但对于用于疾病治疗、康复监测等医疗保健领域的设备来说，要求则更为严苛。它们不仅需要长时间稳定续航，还需在指甲盖大小的PCB板上集成各类监测人体体征的传感器，实时保存用户健康指标，方便医生动态掌握病情。这类医疗监护设备所采集的数据对疾病治疗具有重要参考价值，因此数据存储的可靠性与稳定性显得尤为关键。关键点在于：存储器的功耗、体积和性能直接决定了设备的成败。如果在缩小尺寸的同时，还能解决长时间续航与即时存储的痛点，将显著提升智能穿戴设备的整体市场竞争力。
因此，高性能、小尺寸、低功耗的存储芯片成为这类设备的理想选择。它们能够有效帮助智能手表准确、长期、稳定地采集、存储和转化大量数据信息。
智能穿戴存储痛点：机遇与挑战并存
01 物理空间有限
“小巧便捷”既是智能穿戴的卖点，也是其最大痛点。在极其有限的物理空间内，必须同时容纳LED显示屏、存储器、各种传感器、蓝牙芯片和电池，这本身就是一门妥协的艺术。
02 续航时间短
由于内部空间有限，可容纳的电池容量自然不会太大。因此，设备常需在省电模式下运行。作为核心组件之一，存储器必须最大限度降低功耗，确保设备能以低能耗状态反复进行数据的写入与擦除。
03 稳定性和可靠性要求
防水、防震等特性对智能穿戴设备尤为重要，尤其是健康监测设备。一颗能够适应各种恶劣环境的存储器，可确保设备在高温、落水、撞击等意外受损或长时间工作时，依然能保证数据写入的稳定性与存储的可靠性。
04 高性能要求
随着技术演进，智能穿戴产品越做越小，但集成功能却越来越多。如何在极低功耗前提下，依然保证存储器具备高灵敏度，这也是智能穿戴存储领域的一大技术难点。
05 数据安全
大多数智能穿戴产品会存储大量个人数据，如心率、心跳、运动轨迹、睡眠状况等。一旦这些生理数据被窃取，用户个人健康甚至人身安全都可能面临风险。因此，存储行业需要不断提升产品的数据加密能力，最大限度地从源头规避数据泄露的安全隐患。
合适的解决方案：让智能穿戴走得更远
应对这些挑战，需要合适的解决方案。例如，针对智能穿戴市场定制化、小型化的需求，业界已推出数款小尺寸、高性能的存储芯片，紧跟可穿戴设备发展趋势，进一步提升产品竞争力。
ePOP3
容量：8Gb+4Gb/8Gb+8Gb
工作温度：-25℃~85℃
尺寸：10*10*0.9mm
ePOP3将eMMC与LPDDR整合于同一封装内，并配备低功耗模式（对比正常模式，功耗最高可降低30%），能有效提升终端设备的续航能力。这正是其核心价值所在。

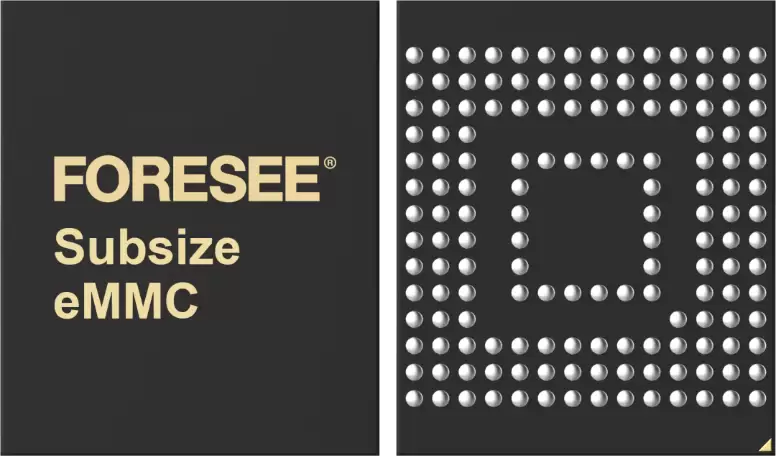

Subsize eMMC
容量：4GB/8GB/32GB
工作温度：-25℃~85℃
尺寸：9*7.5*0.8 mm / 9*10*0.8 mm / 10*10*0.8mm
这是一款兼顾JEDEC引脚定义的创新型eMMC产品。其尺寸更小，减少了空间占用，特别适用于智能手表、TWS等空间极度受限的应用场景。

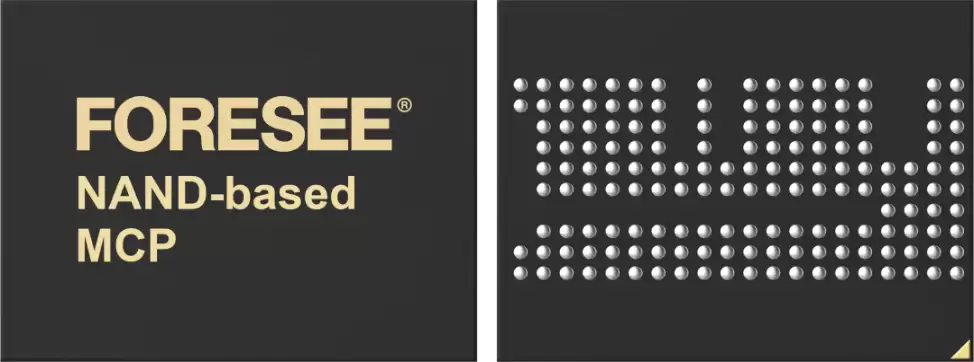

NAND-based MCP
容量：1Gb+1Gb/4Gb+2Gb
工作温度：-40℃~85℃
尺寸：8*10.5*1.0 mm / 8*10.5*1.0 mm
NAND-based MCP将Flash与LPDDR合并封装，可简化走线设计并节省空间。其核心电压仅为1.8V，很好地满足了可穿戴设备与物联网对低功耗的需求。

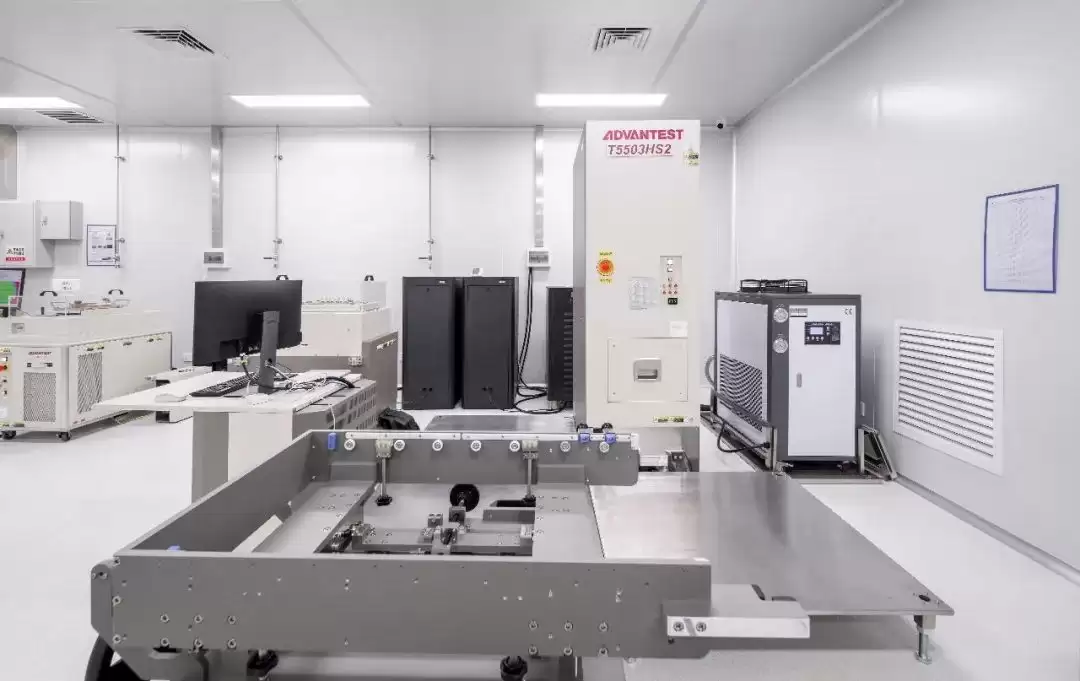

T5503HS2ES测试系统
