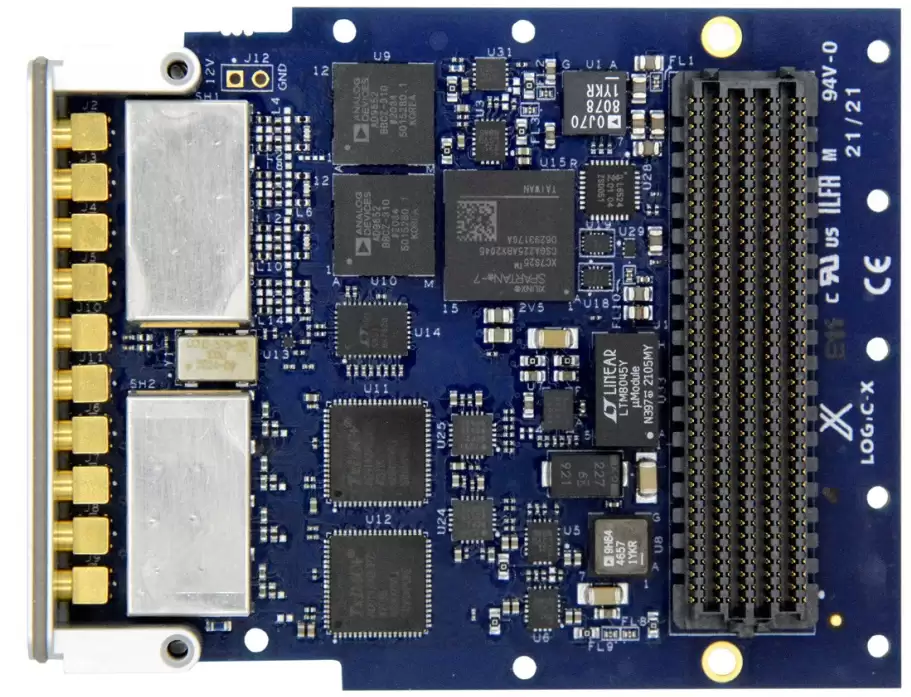

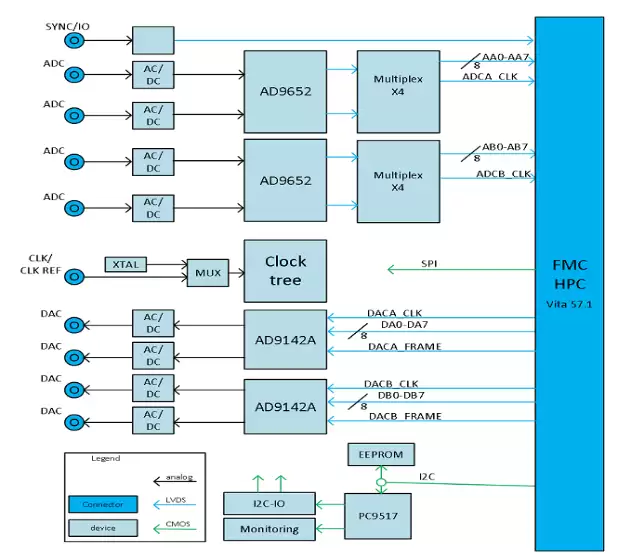

随着边缘侧人工智能（AI）应用需求的爆发式增长，对高带宽边缘计算能力的需求也随之显著提升。多输入多输出通道已成为行业标准配置，而基于低压差分信号（LVDS）接口的新型FPGA夹层卡（FMC），正逐步成为推动这一带宽传输实现的关键组件。 Logic-X 最近推出的 LXD31K4 是一款典型的 4 进 4 出数据采集卡。该卡提供四个 A/D 通道，每个通道的数据转换速率高达每秒 310 兆样本（Msps），同时配备四个 D/A 通道，原始转换速率同样达到 310 Msps。所有八个通道均支持 16 位精度，信噪比（SNR）表现十分出色。更值得关注的是，通过用户设置最高 4 倍的内插功能，该卡还能够输出更新速率高达 1.24 GHz 的信号。 图1 该卡附带参考设计，可帮助工程师加速开发进程。来源：Logic-X 这款卡既可以直接集成到嵌入式系统中，也可用于片上系统（SoC）设计的开发与原型制作。采用 LVDS 作为数据接口，意味着用户无需额外购买和嵌入符合 JESD204B 标准的转换器及接收器接口内核，即可便捷地与 FPGA 集成。此外，LVDS 引脚的配置方式也经过精心设计——既兼容 Xilinx 开发板上的高引脚数连接器，也能适配 Logic-X 自家 FPGA FMC 载板的大部分“部分实现”方案。 除了边缘处理场景，Logic-X 还将 LXD31K4 瞄准了高速数据采集与回放、软件定义无线电（SDR）等需要模拟域与数字域之间实现宽带宽转换的应用领域。 图2 LXD31K4现已出样，预计2021年第四季度可量产。来源：Logic-X 同系列中还有一款二进二出的版本——LXD31K2，同样具备 16 位分辨率与 LVDS 接口。无论是 LXD31K4 还是 LXD31K2，均附带了参考设计，其中包含详细文档、Vivado IP 集成器项目，以及可通过以太网或 PCIe 由软件应用程序控制的 IP 核，大幅降低了工程师的上手门槛。
