偏振旋转器是精密光学系统中的核心元件，用于精准控制线偏振光的振动方向，同时保持偏振属性不变、不引入相位畸变。根据工作原理，主要分为石英自然旋光型（互易、无源固定转角）、法拉第磁光型（非互易、电控）、电光/液晶可调型（高速动态旋转）三大类。与半波片不同（半波片转角依赖入射偏振方位），偏振旋转器可独立于入射偏振方向实现固定或连续旋转。
一、石英偏振旋转器
1.1 旋光原理
光路如图：线偏振光沿石英光轴（Z向）入射，被分解为左旋、右旋圆偏振光。由于两者折射率不同，经过厚度d后累积相位差，出射时重新合成为线偏振光，偏振面旋转角度为：
θ = α × d
其中：α为石英旋光率（°/mm，与波长相关），d为晶体厚度。右旋石英使偏振面顺时针旋转，左旋石英逆时针旋转。光路往返时转角叠加（互易特性：正反传播旋转方向一致）。
1.2 关键设计参数
- 材料与波段
- α-石英：覆盖200nm~2.7μm（紫外～近红外），常用波长532nm、633nm、1064nm、1550nm。
- CaF₂：定制用于193nm/266nm深紫外（DUV）波段（石英在此波段透射率低）。
- 厚度计算（工程常用45°/90°旋转）
例：石英- 90°旋转厚度：d = 90° / α(波长)
- 45°旋转厚度：d = 45° / α(波长)
- 加工指标（商用标准）
- 定向：Z轴定向误差＜3′，通光面垂直光轴。
- 面形：PV＜λ/8@633nm，平行度＜5″，光洁度20-10。
- 镀膜：双面宽带AR镀膜，单表面反射＜0.25%。
- 转角公差：±0.5°（高精度可做到±0.2°）。
- 消色差复合型（多波长通用）
右旋+左旋石英光胶组合：正负旋光色散相互抵消，在400~1100nm宽波段内转角偏差＜1°，专用于宽带光谱仪。
1.3 优缺点
- 优点：无源无功耗、高损伤阈值、波前畸变小、结构简单。
- 缺点：转角随波长变化；固定厚度对应固定转角，不可电控调节。
小提示： 如果需要在多个波长下使用同一旋转器，请优先考虑消色差复合型，避免因波长变化导致转角偏差。
二、法拉第磁光旋转器
2.1 法拉第效应原理
磁场方向平行于光路，磁光晶体（TGG/铽玻璃）产生磁致旋光：
θ = V × B × L
其中：V为维尔德常数，B为轴向磁场，L为晶体长度。核心特性：非互易——正向旋转θ，反向入射时仍同方向再转θ，往返总转角为2θ（与石英的互易特性形成鲜明对比）。
2.2 设计要点
- 晶体：TGG适用于1064nm/1550nm，TSAG用于高功率激光场景。
- 磁路：永磁或电磁线圈，常用45°旋转（标准光隔离器配置）。
- 封装：磁体+晶体一体化设计，并带温控以降低热致双折射影响。
2.3 应用特征
单向光路必备。无源永磁型提供固定转角，电控线圈型可实现连续调转角。
常见问题： 为什么法拉第旋转器常用于光隔离器？
答案：因为其非互易特性——正向光旋转45°，反向反射光再旋转45°（累积90°），被偏振片阻挡，从而隔离反射光，保护激光器。
三、高速可调偏振旋转器（电光/液晶）
- 电光型（LN/LiNbO₃铌酸锂）：外加电压改变晶体折射率差，实现电控连续0~90°旋转，调制速率可达MHz，适用于光通信偏振编码。
- 液晶型：低压驱动（＜5V），毫秒级切换0°/90°，成本低、功耗低，适合成像偏振切换等场景。
四、四大行业应用
4.1 高功率固体激光器（石英旋转器最大应用）
- 增益介质热退偏补偿：谐振腔内置90°石英旋光片，往返光路抵消激光棒应力双折射，退偏损耗降低数十倍（聚变激光、碟片激光器标配）。
- 谐振腔偏振纯化：将随机偏振统一转为水平/竖直偏振，提升激光输出效率。
4.2 光纤通信与无源器件
- 法拉第45°旋转器+偏振片组成光隔离器，阻断端面反射回光，保护激光器。
- 光纤偏振控制器：石英旋转器+波片组合，补偿光纤弯曲引起的偏振漂移。
4.3 光谱仪器、精密检测
- 椭偏仪、薄膜测厚：精准旋转入射偏振，替代半波片（优势：任意入射偏振方位均可得到精准固定转角，半波片则依赖入射偏振夹角）。
- 光栅光谱仪光路：修正光栅偏振衍射差异，常配合消偏器使用。
4.4 激光加工、光电成像、量子光学
- 激光打标/切割：切换偏振方向，调控偏振相关吸收。
- 偏振显微、天文成像：固定偏振方向以抑制杂散光。
- 量子实验：石英旋光片作为量子比特偏振编码的基准元件。

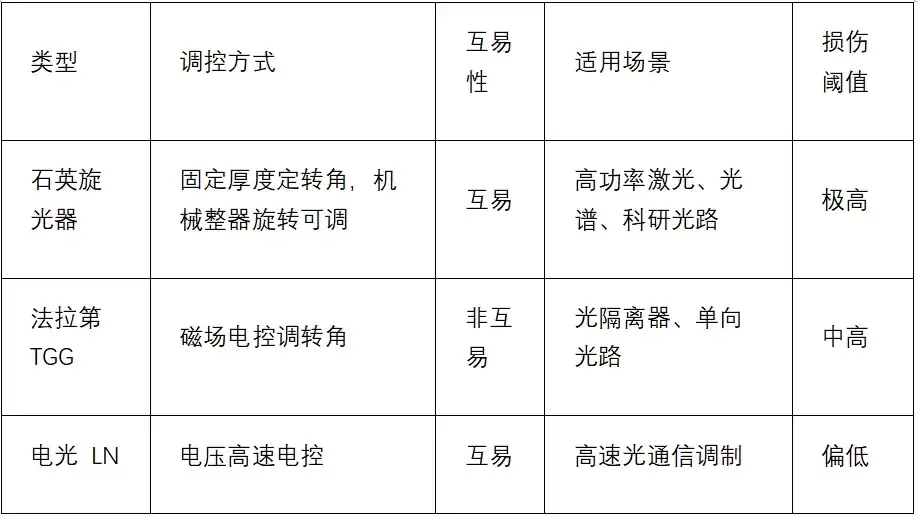

五、选型对照表
六、使用注意事项
- 石英旋转器必须沿Z轴（光轴）垂直入射，斜入射会引入双折射，导致转角偏差。
- 多光谱应用时选用左右旋复合消色差旋光片；单波长场景使用单片右旋石英即可。
- 需要单向隔离时必选法拉第旋转器；无源高功率应用优先选用石英旋转器。
常见问题： 能否用半波片代替石英偏振旋转器？
答案：不能直接替代。半波片的旋转效果依赖于入射线偏振方位角，而石英旋转器独立于入射方位（只要沿光轴入射）。在需要固定转角且不受入射偏振方向影响的场合（如椭偏仪），石英旋转器更优。
通过以上指南，您可以根据具体应用场景、波长、功率和调节需求，正确选择和使用偏振旋转器，确保光学系统的稳定性能。
