当AI数据中心疯狂吞噬HBM产能，嵌入式开发者们正在为内存容量、带宽、成本与供货周期焦头烂额——而AMD最新推出的第二代Versal Premium系列自适应SoC，特别是首次集成封装上内存（MoP）的第二代Versal Premium MoP，用32GB LPDDR5X、15年超长生命周期和60%面积缩减，为这场“内存困局”提供了最务实的破局方案。下面带你从背景、产品选型到实战价值，彻底看懂这款芯片为何被称为“嵌入式智能时代的及时雨”。
一、为什么嵌入式市场急需“封装上内存”？
AI数据中心几乎买空了全球HBM和DDR5/LPDDR5X产能，普通嵌入式设备不仅面临内存价格飙升，还被迫在性能、体积、温度和长期供货之间艰难取舍。传统HBM虽好（如AMD此前Versal HBM自适应SoC集成32GB HBM、带宽840GB/s），但仅面向数据中心，无法提供10-15年工业级生命周期，也无法在-40℃以下低温环境认证，加上高功耗、高成本和复杂中介层工艺，很难塞进紧凑的嵌入式系统。
正是在这种大背景下，AMD另辟蹊径——用LPDDR5X+封装基板直连的方式，打造了第二代Versal Premium MoP，既保留了高带宽、大容量，又兼顾了工业宽温、超长寿命和极致紧凑。
二、第二代Versal Premium系列：三种版本，对号入座

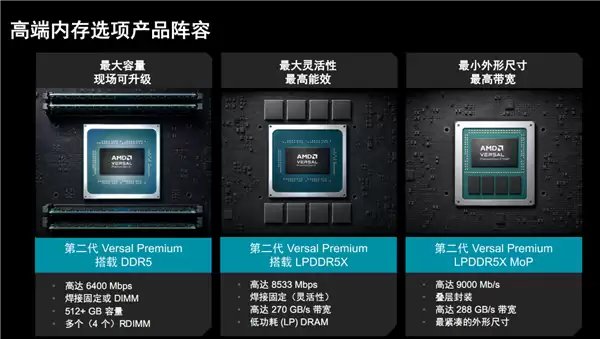

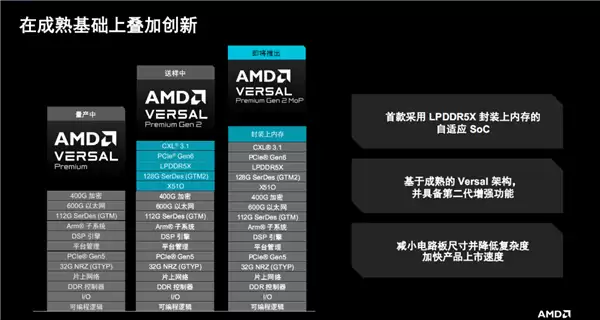

第二代Versal Premium系列一共提供三种部署模式，分别满足不同尺寸、成本和性能需求。
- SoC + 独立DDR5内存（VSVA3224）：DDR5可焊接到PCB或通过RDIMM插槽扩展，最高频率6400MT/s，最大容量512GB以上。适合空间不受限、需要海量内存的传统嵌入式设备。
- SoC + 独立LPDDR5X内存（2VP3602）：最多8颗LPDDR5X焊接在PCB上，32-bit单通道，单颗4GB（32Gb），总容量32GB，频率8533MT/s，带宽270GB/s。兼顾紧凑与性能。

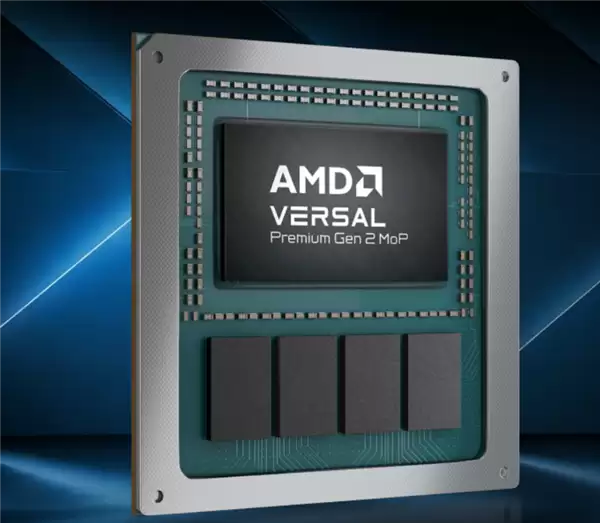

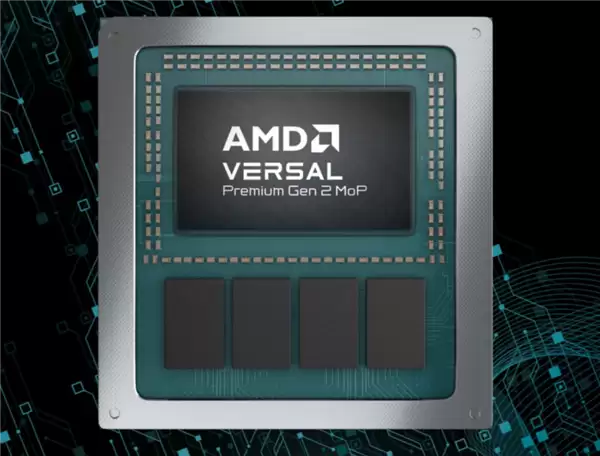

- SoC + 封装LPDDR5X内存（MoP，2VP3622）：最极致的集成方案，4颗LPDDR5X直接封装在SoC基板上，单颗8GB（64Gb），总容量32GB，64-bit双通道，频率高达9000MT/s，带宽飙到288GB/s。
所有版本均额外增加了一个PCIe控制器，配合原有的两个PCIe 6.0 x8，为翻跟斗和外设提供更多直连通道。

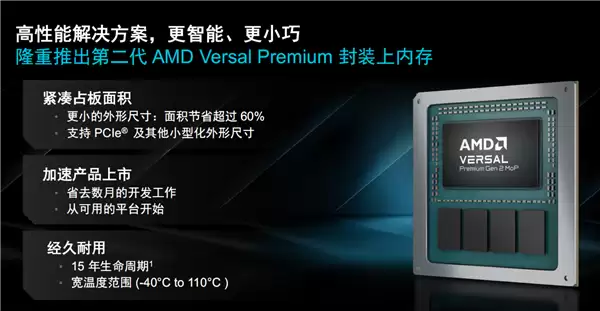

2.1 MoP版本——空间与性能的魔术

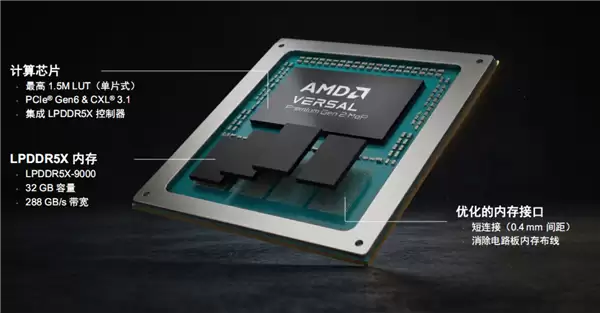

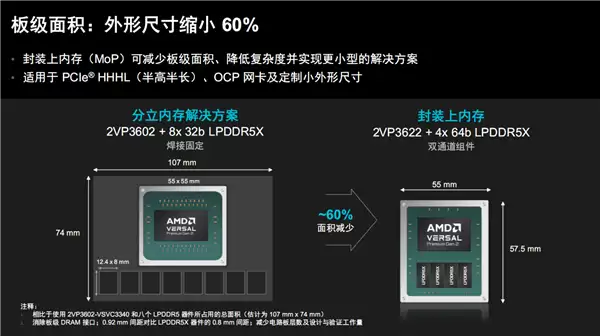

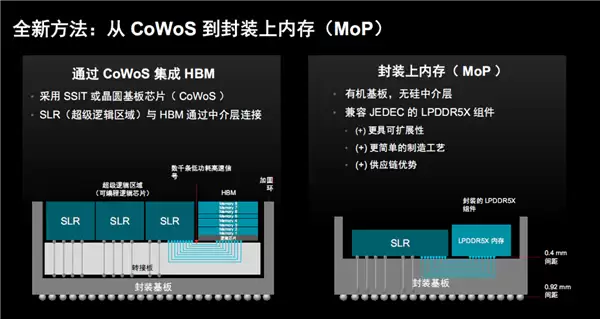

MoP版本（2VP3622）将四颗LPDDR5X和SoC整合在一个封装基板上，间距仅0.4毫米，无需PCB走线连接。对比独立方案，总面积从7918平方毫米缩小到3162.5平方毫米，缩减了60%。省下的空间可以塞进OCP网卡、半高半长PCIe卡，或者直接定制更小巧的设备外形。
? 小提示： 如果你在做PXI/PXIe仪器、音视频处理卡等对尺寸极度敏感的设计，MoP版本能帮你把整卡面积砍掉一半以上，而且省掉了内存信号完整性分析的时间。
三、性能与集成优势：不止“变小”那么简单
除了尺寸优势，MoP集成还带来了多项硬核提升：
- 简化设计周期：客户无需独立设计内存接口、元器件选型、板级验证，直接拿到已验证的封装系统，可缩短数月开发时间。
- 更低的功耗与更高的效率：封装内连接距离短，减少信号损耗和功耗，同时LPDDR5X本身比HBM更省电，适合散热受限场景。
- 工业级宽温：支持-40℃到110℃，完全满足户外、车载、工业控制等苛刻环境。
- 15年超长生命周期：采用JEDEC标准LPDDR5X组件，不受HBM供应波动影响，客户可放心长期供货。
四、安全性：从底层到链路层层封锁
第二代Versal Premium MoP在安全方面也做了扎实设计：
- MoP封装本身让外部攻击无法触及内存接口，物理防护更强。
- PCIe 6.0原生支持完整性与数据加密（IDE），在链路层保护传输数据。
- 集成DDR内存加密功能，不占用可编程逻辑资源。
- 硬化400G高速加密引擎，高带宽安全处理零瓶颈。
五、最佳落地场景：哪些项目最适合用它？
- 音视频与广播：高密度视频处理、实时AI视频、IP交换、ST 2110、摄像与成像，需要大带宽+小体积。
- 测试与测量：3U PXI机箱、示波器、信号分析仪、任意波形发生器（AWG），竞争激烈要求快速上市。
- 工业与控制：需要-40℃低温工作、15年供货保障的自动化设备。
- 边缘AI推理：LPDDR5X的高带宽（288GB/s）结合Versal内置AI引擎，可高效跑轻量级大模型。

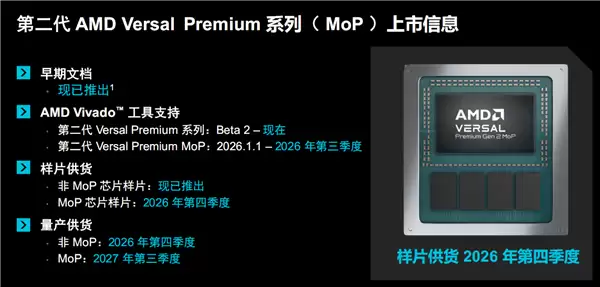

六、时间线与开发资源
- 非MoP标准版：现已出样片，2026年Q4量产。
- MoP版本：2026年Q4出样片，2027年Q3量产。
- 文档与工具：早期文档已发布；Vivado工具已提供非MoP Beta 2测试版，MoP正式版预计2026年Q3推出。
常见问题
- 问：第二代Versal Premium MoP兼容第一代的Vivado项目吗？
答：部分兼容。第一代的IP和设计经验可复用，但新增加的PCIe 6.0、LPDDR5X控制器需要更新驱动和约束文件。建议参考AMD官方迁移指南。 - 问：MoP版本的LPDDR5X颗粒可以替换或升级吗？
答：不可替换。内存与SoC封装在一起，无法独立更换；但AMD提供三种标准配置（32GB），未来可能推出更高容量版本。 - 问：288GB/s带宽对于嵌入式AI大模型够用吗？
答：完全够用。以7B参数模型为例，288GB/s带宽可支撑每秒数十次推理吞吐，配合Versal自带的AI引擎和DSP，甚至能实现实时视频分析。 - 问：-40℃低温环境下，LPDDR5X性能会衰减吗？
答：AMD已通过全温度范围认证，在-40℃至110℃内电气参数符合JEDEC标准，不会出现降频或数据错误。但散热设计需注意凝露防护。 - 问：为什么不做成HBM那样更高带宽？
答：HBM虽带宽更高（840GB/s），但成本高、功耗大、生命周期短且无法低温工作。LPDDR5X在嵌入式场景是“甜点”——足够用的带宽+低功耗+长寿命+低成本。
从独立内存到封装集成，第二代Versal Premium MoP不只是工艺进步，更是一次针对嵌入式市场痛点的高效突围。如果你正在为下一代智能设备选型，不妨把它加入候选列表——毕竟，能把性能、尺寸、功耗、寿命和成本同时兼顾的方案，在2026年可不多见。
