核心洞察

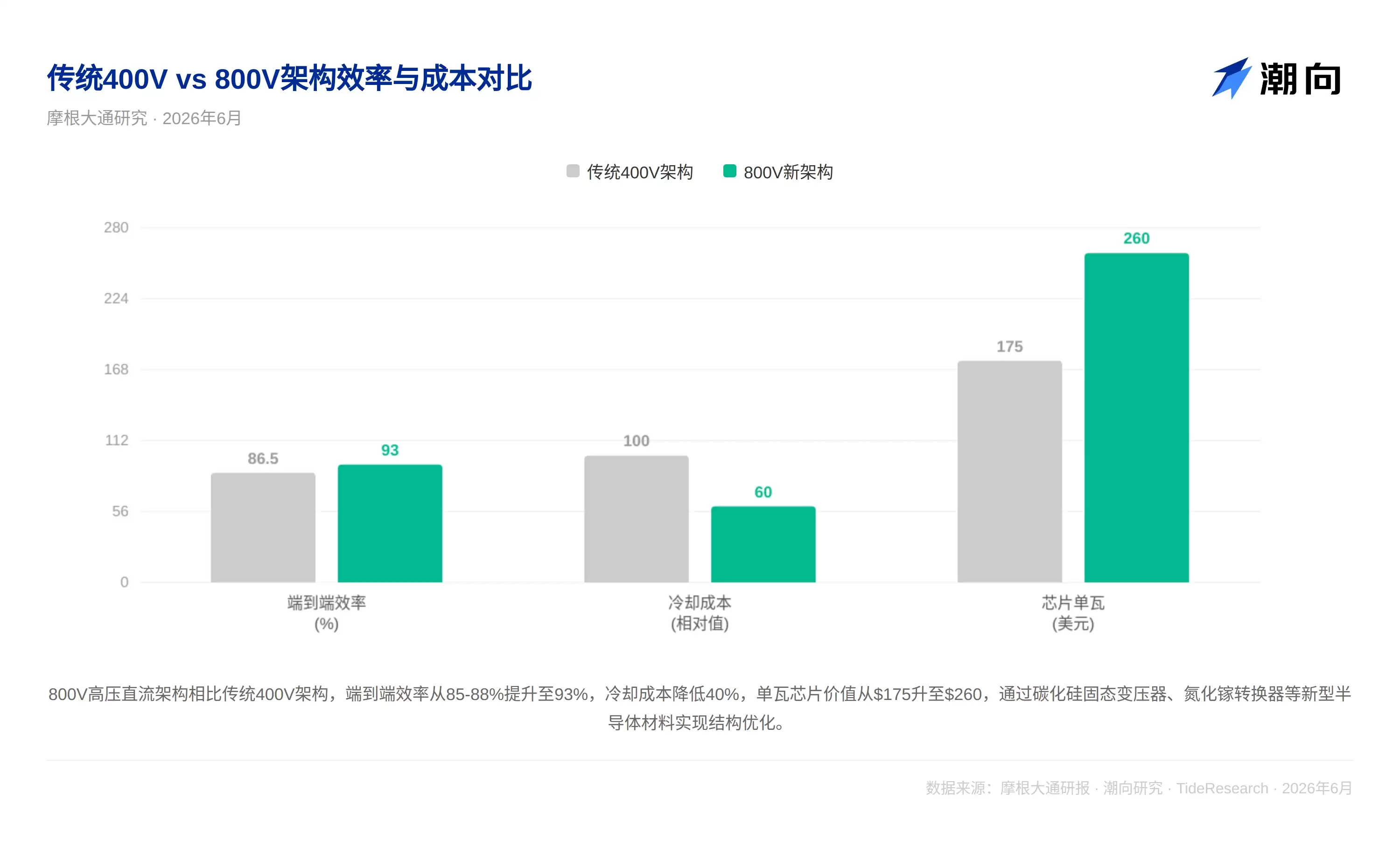

摩根大通近期运用第一性原理，对AI数据中心的供电链路进行了全面推演，其结论值得重点关注：AI数据中心电力半导体市场在2025年规模约为27亿美元，预计到2028年将飙升至192亿美元，三年复合增速高达82%。更值得关注的是，800V高压直流架构正成为关键变量——该架构采用碳化硅固态变压器和氮化镓转换器替代传统机电设备，使得半导体的单位价值从每瓦175美元跃升至260美元。这意味着，一个长期被GPU光芒所掩盖的价值链条，正逐渐浮出水面。

80 GW 算力背后，每一瓦电力需历经五级传输

业界普遍高度关注GPU出货量，却鲜有人深究电力如何高效传输。当前数据中心的供电链路效率面临挑战：电网输送的10-35kV交流电，需先经变压器降至400-480V，随后进入UPS不间断电源，再通过PDU配电单元，到达服务器电源后将交流电转换为直流电，最后经过VRM稳压至GPU核心所需的亚伏级电压。这一过程包含整整五级转换，每级损耗2-5%，整体效率仅维持在85-88%。以单机架100kW为例，意味着有15kW的电力转化为热能，需要依靠冷却系统来承载。

SiC 主攻高压、GaN 覆盖中段、硅基固守末级

该报告对不同半导体材料的市场份额变化给出了量化路径。碳化硅的单位价值将从当前的30美元上升至长期60美元，主导从电网到机架的高压环节。氮化镓则从3美元飙升至46美元，在800V到低压的中间级转换中占据优势。硅材料则温和增长，从150美元提升至180美元，继续在VRM/负载点这一最大资金池中依靠性价比稳固阵地。

主要厂商格局正在逐步成型。英飞凌具备最完整的全链条布局，MPS是VRM领域的龙头及英伟达的核心供应商，瑞萨则在中间级转换和负载点环节占据最大市场份额——英伟达已选定其中多家作为供应商。报告逐家覆盖了12家核心企业：英飞凌、MPS、瑞萨、TI、意法半导体、Na vitas（GaN技术领先）、ADI、安森美、罗姆、Innoscience、AOS和Wolfspeed。

趋势洞见

摩根大通这份报告的真正启发性在于其分析框架，而非某个具体目标价。192亿美元的市场规模在AI基建整体中虽不算庞大，但关键在于：缺乏足够的电力半导体，再多的GPU也无法真正运行起来。

报告中有两个假设值得深入留意。其一，电网扩容的交付周期——美国中位数为3至5年——与数据中心两年建成周期之间存在严重错配。2028年81 GW的装机预测，很可能面临电网侧的执行风险，换言之，美国电网的升级能力目前难以同步跟进。其二，英伟达在整个价值链中掌握着定价权，其在Kyber机架中选择哪家电力供应商，将直接影响行业竞争格局。此外需要补充一点背景：摩根大通与英飞凌、意法半导体等报告所覆盖公司存在投行业务关系，在参考具体公司推荐时，这一因素应纳入考量。
