NVIDIA H200 GPU性能全面揭秘：显存升级如何引爆速度革命？

很多人可能会有这样的疑问：H100已是NVIDIA Hopper架构的主力供货机型，而且今年3月的GTC大会上，黄仁勋已发布了下一代Blackwell架构的B100 GPU，为何此时还要推出一款同架构的H200呢？

答案很简单——专为推理任务优化。

H200相比H100，核心升级点集中在显存部分。凭借141GB的HBM3e显存，其带宽飙升至4.8TB/s，这使得H200的推理速度直接达到H100的两倍。

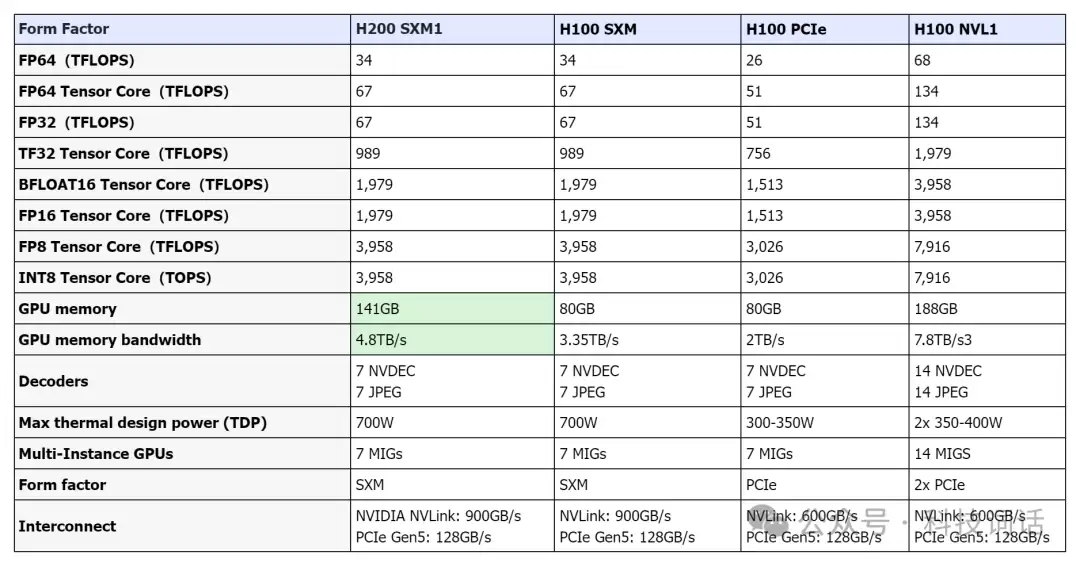

先来看H200与H100的参数对比一览：

从上图可以清晰看出：H200与H100在算力参数上完全一致，功耗也相同。唯一差异在于GPU显存——H200采用HBM3e，而H100为HBM3。因此，H200的GPU显存从80GB跃升至141GB，几乎翻倍；显存带宽从3.35TB/s提升至4.8TB/s，达到H100的1.4倍。

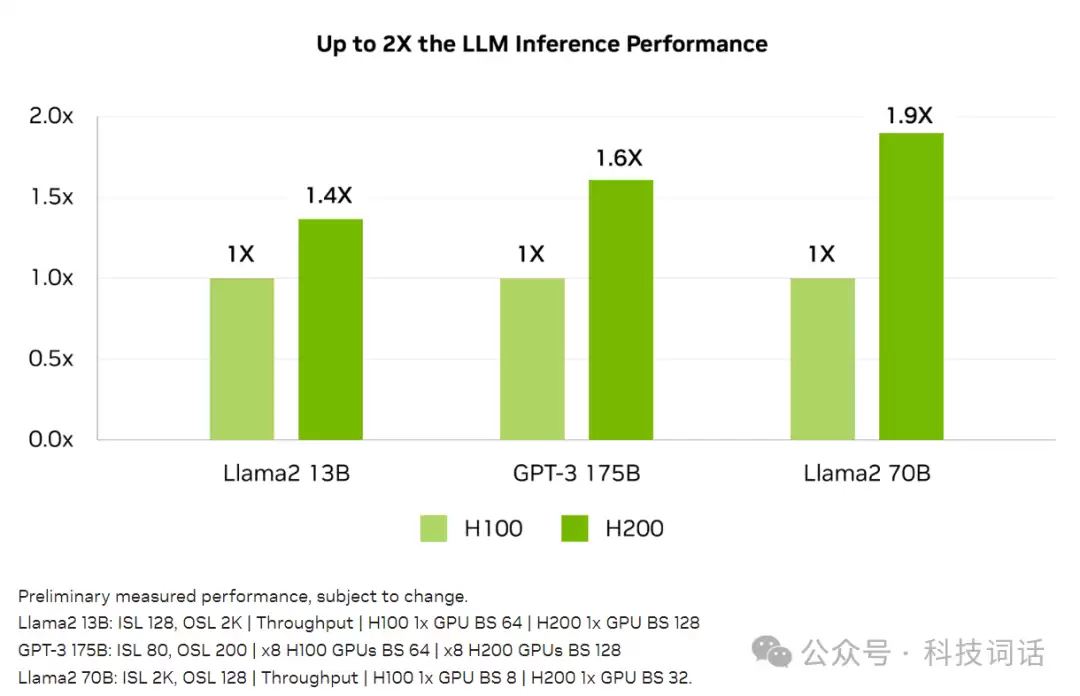

在人工智能领域，企业依赖大型语言模型应对各类推理任务。大规模部署推理服务器时，核心关注点是如何以最低的TCO（总体拥有成本）实现最高吞吐量。据NVIDIA官方测试报告显示，H200的推理性能提升显著——在Llama2 70B模型下，推理速度可达H100的两倍。

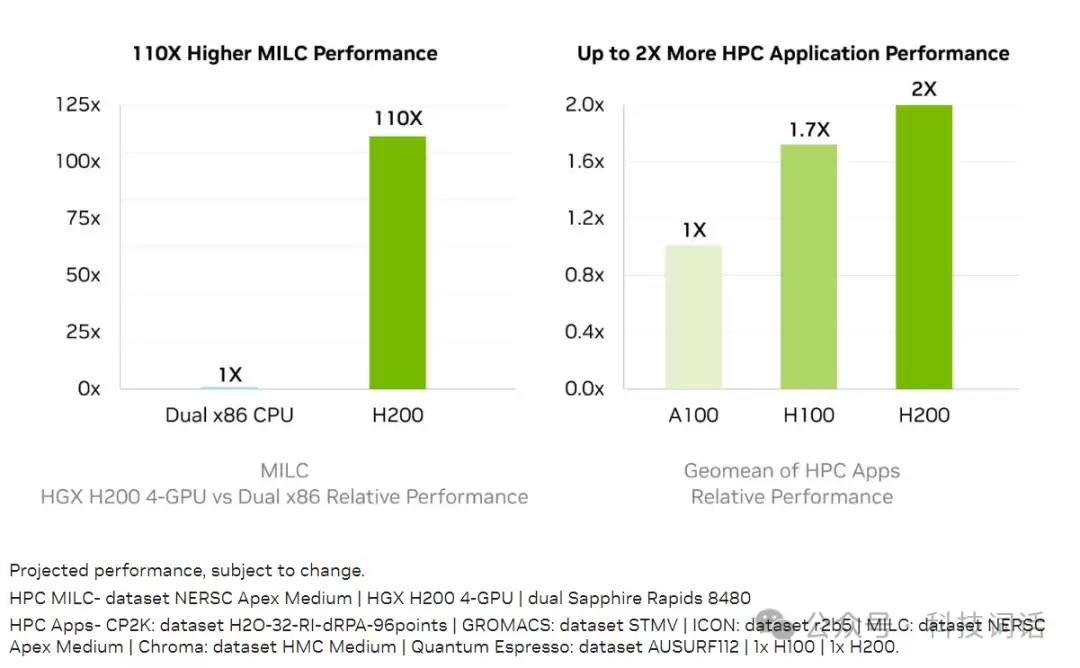

显存带宽对高性能计算（HPC）应用至关重要。它直接决定数据传输速度，并影响能否消除复杂数据处理中的瓶颈。对于内存密集型的HPC应用，如仿真模拟、科学研究和AI训练，H200更高的内存带宽确保数据被高效访问和操作，使结果生成时间可加快110倍。

此外，NVIDIA还发布了GH200（H200 + Grace CPU）的芯片参数。下面了解其整体架构设计思路：

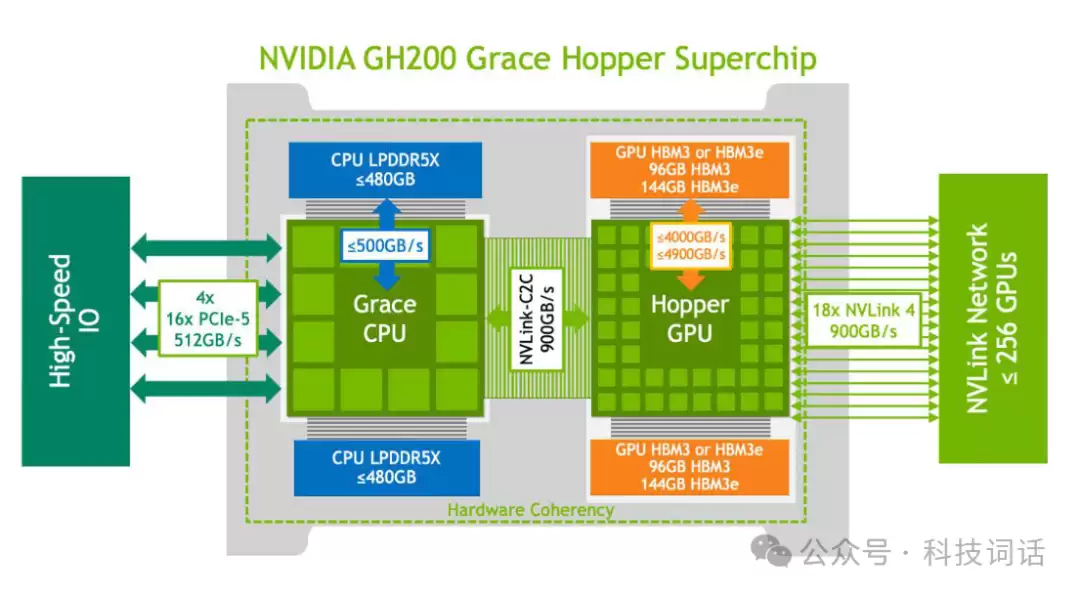

NVIDIA Grace Hopper架构将Hopper GPU的突破性性能与Grace CPU的多功能性融合于单个超级芯片，通过高带宽、内存一致性的NVLink芯片到芯片（C2C）互连进行连接。

NVLink-C2C是一种面向超级芯片的内存一致性、高带宽、低延迟互连技术。它在CPU与GPU之间提供高达900GB/s的总带宽，是传统PCIe Gen5通道的7倍。借助NVLink-C2C，应用程序可直接使用GPU显存，同时也能以高带宽访问Grace CPU内存。

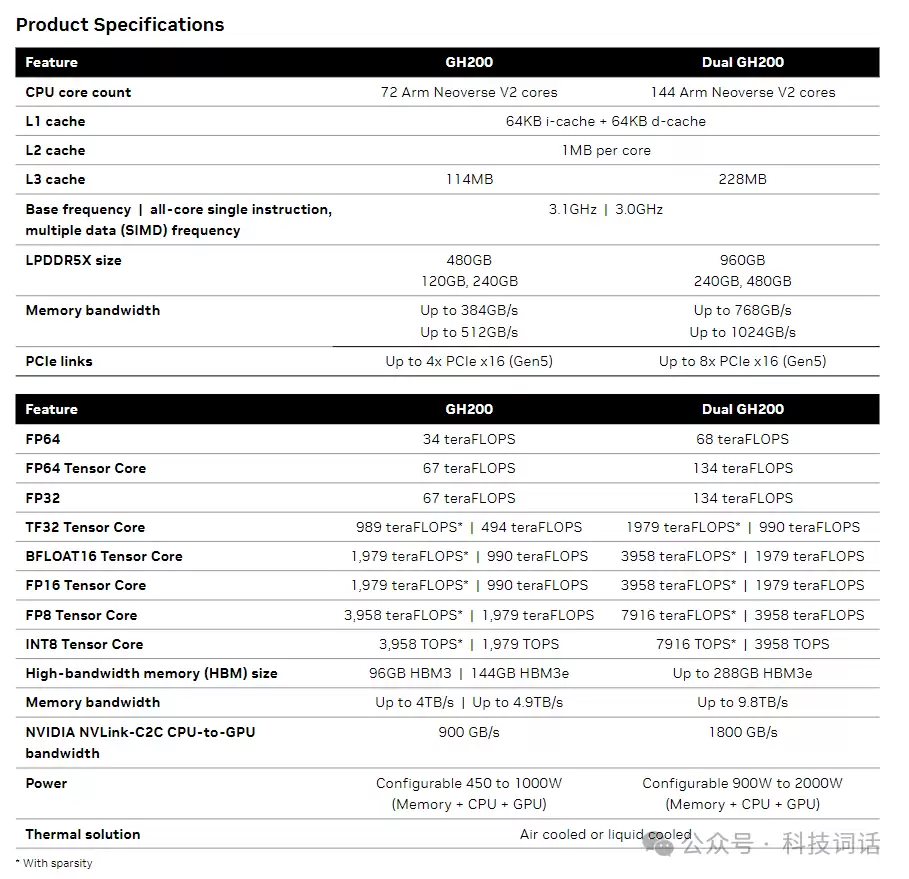

每个GH200超级芯片配备高达480GB的LPDDR5X CPU内存，可轻松部署于标准服务器，运行各类推理、数据分析及其他计算和内存密集型工作负载。更进一步，GH200还可与NVIDIA NVLink交换机系统结合，使所有GPU线程在多达256个NVLink连接的GPU上运行。

Grace CPU：目前，NVIDIA Grace CPU是全球最快的Arm数据中心CPU。其设计目标清晰：实现高单线程性能、高内存带宽和卓越的数据移动能力。Grace CPU整合72个Neoverse V2 Armv9核心与高达480GB的服务器级LPDDR5X内存（带ECC纠错码），在带宽、能效、容量和成本之间取得最佳平衡。

NVLink-C2C 内存一致性：从开发者角度看，内存一致性特性意义重大——它提升了生产力、性能以及GPU可访问内存的数量。CPU和GPU线程可同时透明地访问CPU和GPU上的内存，这意味着开发者能将精力集中于算法，而非纠缠于显式的内存管理。更妙的是，内存一致性让开发者只需传输真正需要的数据，而无需将整个页面来回迁移到GPU。它还通过支持CPU和GPU的原生原子操作，提供了轻量级同步原语。

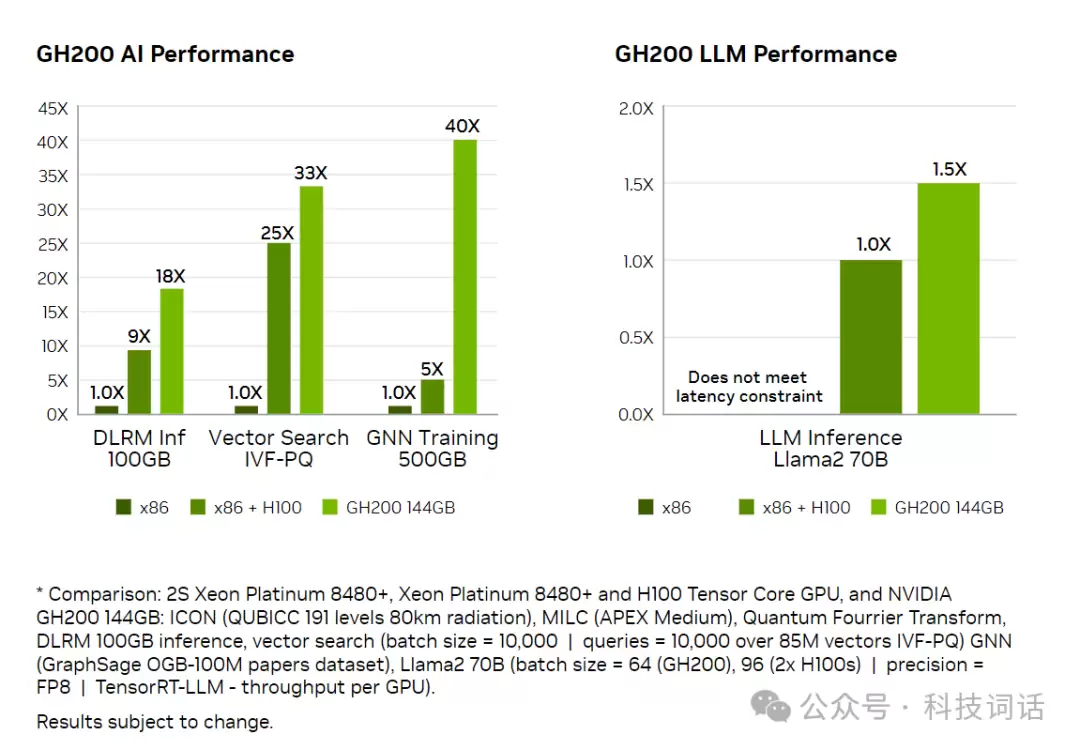

针对AI推理工作负载，GH200 Grace Hopper超级芯片结合NVIDIA网络技术，为大规模部署提供最优的TCO。客户可使用高达624GB的快速访问内存，处理更大数据集、更复杂模型及全新工作负载。

此外，NVIDIA GH200还提供双GH200配置——两个Grace Hopper超级芯片通过NVLink完全连接，可提供288GB的HBM3e和1.2TB的快速内存，专为计算和内存密集型工作负载设计。
