前言这份资料源于笔者个人学习 VHDL 过程中的笔记整理，内容覆盖了基本语法、组合逻辑电路、时序逻辑电路、计数器设计、分频器与 PWM 生成以及有限状态机。每个模块都配有可直接运行的代码示例与对应的电路说明，适合边阅读边动手实践，帮助快速上手 FPGA 开发。一、VHDL 是什么？底层原理与语言

前言

这份资料源于笔者个人学习 VHDL 过程中的笔记整理，内容覆盖了基本语法、组合逻辑电路、时序逻辑电路、计数器设计、分频器与 PWM 生成以及有限状态机。每个模块都配有可直接运行的代码示例与对应的电路说明，适合边阅读边动手实践，帮助快速上手 FPGA 开发。

一、VHDL 是什么？底层原理与语言基础

1.1 VHDL 的定位

VHDL（全称为 VHSIC Hardware Description Language）是一种用于描述数字电路结构与行为的硬件描述语言。需要特别注意的是，它和普通的软件编程语言有本质区别——你撰写的每一行 VHDL 代码，最终都会被综合工具（Synthesis Tool）映射为 FPGA 或 CPLD 内部的逻辑门、触发器和互联线，或者在仿真器中按照事件驱动机制逐步执行。

我们可以将 VHDL 视为电路设计的三层抽象模型：

层次含义行为级用 IF/CASE/PROCESS 描述“做什么”RTL 级综合后形成寄存器 + 组合逻辑（最常用）门级/结构级实例化具体元件，如 AND2、DFF","rows":4,"cols":2,"id":"YWY1W"}">

这三个层次并非互斥。在实际工程中，成熟的设计往往会混合使用——顶层采用行为级描述来把控逻辑，底层则通过结构级例化标准单元。不过，日常开发中最常用的是 RTL 级描述，因为它恰好对应了寄存器与组合逻辑的组合，综合工具也能最高效地处理这一层次。

1.2 与 Verilog 的简要对比

目前主流的硬件描述语言主要是 VHDL 和 Verilog 两大阵营，不少初学者会纠结该选择哪一门。实际上，两者都能描述完全相同的硬件电路，最终的抉择往往取决于团队的技术栈和工具链偏好。下面的对比表可以帮助你快速建立整体认知：

特性VHDLVerilog语法风格强类型、Ada 风格C 风格，较宽松类型系统严格（STD_LOGIC vs BIT）较灵活可读性大型工程结构清晰代码更紧凑工业应用欧洲航天/军工较多北美 ASIC/FPGA 较多","rows":5,"cols":3,"id":"canvR"}">

1.3 底层执行模型：事件驱动仿真

VHDL 仿真器的核心运行机制是事件驱动模型。一旦理解了这一概念，后面写代码时遇到的许多看似“奇怪”的现象就会豁然开朗。关键点可以归纳为以下三个：

信号赋值（<=）：它采用调度机制。在当前 PROCESS 结束前并不会立即更新，而是要等到所有进程都执行完毕后，在所谓的 delta cycle（可以理解为时间轴上的一个极小步长）内统一生效。
变量赋值（:=）：它是立即生效的，并且仅在当前进程内部可见。
敏感列表决定了组合逻辑进程何时重新执行；而时序进程通常只对时钟边沿敏感，其他信号的变化一概不予理会。

笔记中 JK 触发器的那个修正案例（把 q <= q1 放在了 PROCESS 外面），本质上就是信号延迟更新特性的一个典型体现——后面会详细展开，这里先留个印象。

1.4 标准库与数据类型

几乎每个 .vhd 文件的开头都需要一段固定的库声明，直接复制粘贴即可，无需每次手动敲写：

-- 几乎所有设计都需要的库声明（复制即可）
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;   -- STD_LOGIC、逻辑运算
USE IEEE.STD_LOGIC_ARITH.ALL;  -- 算术运算（较老，部分工具仍支持）
USE IEEE.STD_LOGIC_UNSIGNED.ALL; -- 无符号向量加减

常用的数据类型并不多，记住下面几种就足够了：

类型含义示例STD_LOGIC单 bit，九态逻辑'0', '1', 'Z', 'U'STD_LOGIC_VECTOR(n DOWNTO 0)bit 向量\"1010\"INTEGER仿真用整数VARIABLE sum : INTEGER","rows":4,"cols":3,"id":"qaebr"}">

关于引号的使用，有一条简单的规则：单 bit 用单引号，多位向量用双引号。多写几次就能形成条件反射了。

1.5 VHDL 文件三段式结构

每个 .vhd 文件的结构都可以视为一个固定的三层模板，从外到内依次为：

┌─────────────────────────┐
│  Library & Package      │  库与包引用
├─────────────────────────┤
│  Entity（实体）          │  对外接口：端口名、方向、类型
├─────────────────────────┤
│  Architecture（结构体）  │  内部实现：行为/结构/数据流
└─────────────────────────┘

有一个约定俗成的习惯：ENTITY 的名称要与文件名保持一致，并且 ENTITY ... IS 与 END ENTITY ... 要首尾呼应。这样做的好处在于，当项目中的文件数量增多时，只看文件名就能大致了解该模块的功能。

二、基本结构示例：逻辑门

2.1 实体模板

我们从最基础的逻辑门开始。下面这个模板是一个标准的 VHDL 模块骨架，你可以把它保存下来，每次新建文件时直接复制粘贴使用：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity：定义模块对外接口
ENTITY e_name IS
    PORT(
        in1, in2, in3 : IN STD_LOGIC;  -- 输入端口
        out1, out2    : OUT STD_LOGIC  -- 输出端口
    );
END ENTITY e_name;

-- architecture：定义模块内部行为
ARCHITECTURE arch_name OF e_name IS
BEGIN
    -- 具体逻辑写在这里
END ARCHITECTURE arch_name;

2.2 逻辑门测试模块 `logic_test`

接下来让这个模板真正跑起来。下面的模块演示了最基本的与门和或门：

-- entity
ENTITY logic_test IS
    PORT(
        a, b, c, d       : IN STD_LOGIC;
        and_OUT, or_OUT  : OUT STD_LOGIC
    );
END ENTITY logic_test;

-- architecture
ARCHITECTURE bhv OF logic_test IS
BEGIN
    and_OUT <= a AND b;              -- 2 输入与门
    or_OUT  <= a OR b OR c OR d;     -- 4 输入或门
END ARCHITECTURE bhv;

这里有两个关键点需要留意：<= 是信号赋值操作符；AND、OR、NOT 等逻辑运算符都是 STD_LOGIC_1164 包中预先定义好的，直接拿来用即可，完全无需担心底层是如何实现的。

三、组合逻辑

3.1 二选一多路选择器（2-to-1 MUX）

电路原理

MUX 的核心思想是“根据选择信号，从多个输入中挑选一个输出”。对于 2-to-1 MUX，其逻辑表达式为：

Output = (A · S̄) + (B · S)

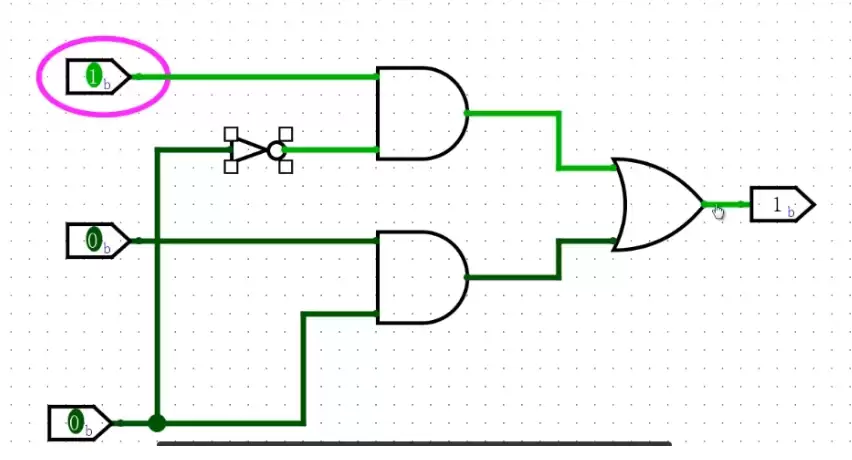

当选择端 S（有时也记作 ch）为 0 时选通 A，为 1 时选通 B。下面是它的门级电路实现：

VHDL 实现 `mux2`

下面是用行为级描述编写的 VHDL 版本，重点在于 PROCESS 和敏感列表的用法：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY mux2 IS
    PORT(
        a, b, ch : IN STD_LOGIC;  -- a/b 为数据输入，ch 为选择端
        data     : OUT STD_LOGIC  -- 输出
    );
END ENTITY mux2;

-- architecture：行为级描述
ARCHITECTURE bhv OF mux2 IS
BEGIN
    PROCESS(a, b, ch)  -- 敏感列表：任一输入变化即重新计算
    BEGIN
        IF ch = '0' THEN
            data <= a;  -- 选择 A
        ELSE
            data <= b;  -- 选择 B
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

3.2 四选一多路选择器（4-to-1 MUX）

写法一：嵌套 IF（独立选择位 ch0、ch1）

4-to-1 MUX 需要两位选择信号。如果你觉得使用独立信号更加直观，可以采用嵌套 IF 的方式来实现：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY mux4 IS
    PORT(
        a, b, c, d       : IN STD_LOGIC;
        ch0, ch1         : IN STD_LOGIC;  -- 两位选择信号
        data             : OUT STD_LOGIC
    );
END ENTITY mux4;

-- architecture
ARCHITECTURE bhv OF mux4 IS
BEGIN
    PROCESS(a, b, c, d, ch0, ch1)
    BEGIN
        IF ch1 = '0' THEN
            IF ch0 = '0' THEN
                data <= a;  -- ch1ch0 = 00
            ELSE
                data <= b;  -- ch1ch0 = 01
            END IF;
        ELSE
            IF ch0 = '0' THEN
                data <= c;  -- ch1ch0 = 10
            ELSE
                data <= d;  -- ch1ch0 = 11
            END IF;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

写法二：CASE 语句（推荐，更简洁）

如果选择信号本身就是一个 2 位向量，使用 CASE 语句会让代码显得更加清晰。这也是实际工程中推荐的做法：

-- entity（使用 2 位向量作为选择端）
ENTITY mux4 IS
    PORT(
        a, b, c, d : IN STD_LOGIC;
        ch         : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
        data       : OUT STD_LOGIC
    );
END ENTITY mux4;

-- architecture
ARCHITECTURE bhv OF mux4 IS
BEGIN
    PROCESS(a, b, c, d, ch)
    BEGIN
        CASE ch IS
            WHEN "00" => data <= a;
            WHEN "01" => data <= b;
            WHEN "10" => data <= c;
            WHEN "11" => data <= d;
            WHEN OTHERS => data <= '0';  -- 兜底，防止 latch
        END CASE;
    END PROCESS;
END ARCHITECTURE bhv;

语法提醒：多位二进制串用双引号 "00"，单位 bit 用单引号 '0'。这是新手最容易犯的错误，务必留意。

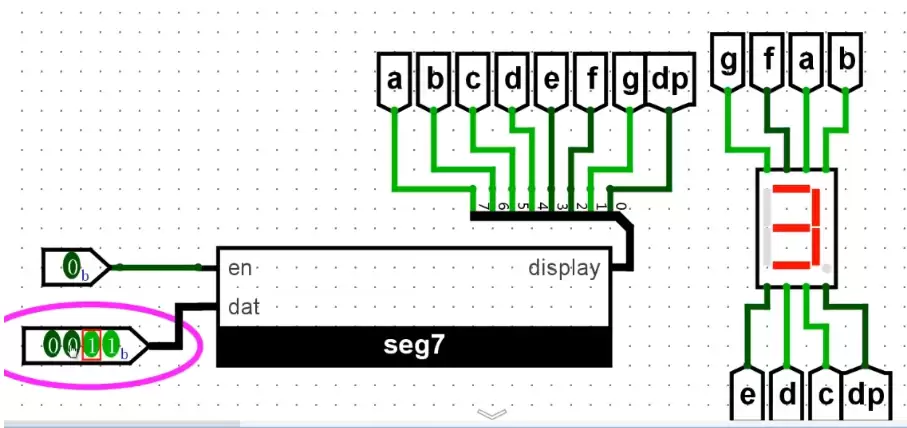

3.3 数码管编码器 `seg7`

将 4 bit 的 BCD 码（0~9）转换成 8 bit 段码，用于驱动七段数码管。下面的代码段带有使能控制，当使能无效时所有段全部熄灭：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY seg7 IS
    PORT(
        en      : IN STD_LOGIC;                    -- 使能：'1' 时关闭显示
        dat     : IN STD_LOGIC_VECTOR(3 DOWNTO 0); -- 4 bit 输入数据
        display : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)  -- 8 bit 段码输出 (a~g + dp)
    );
END ENTITY seg7;

-- architecture
ARCHITECTURE bhv OF seg7 IS
BEGIN
    PROCESS(en, dat)
    BEGIN
        IF en = '1' THEN
            display <= "11111111";  -- 使能无效，全部熄灭
        ELSE
            CASE dat IS
                WHEN "0000" => display <= "11111100";  -- 数字 0
                WHEN "0001" => display <= "01100000";  -- 数字 1
                WHEN "0010" => display <= "11011010";  -- 数字 2
                WHEN "0011" => display <= "11110010";  -- 数字 3
                WHEN "0100" => display <= "01100110";  -- 数字 4
                WHEN "0101" => display <= "10110110";  -- 数字 5
                WHEN "0110" => display <= "10111110";  -- 数字 6
                WHEN "0111" => display <= "11100100";  -- 数字 7
                WHEN "1000" => display <= "11111110";  -- 数字 8
                WHEN "1001" => display <= "11110110";  -- 数字 9
                WHEN OTHERS  => display <= "00000000";  -- 非法输入
            END CASE;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

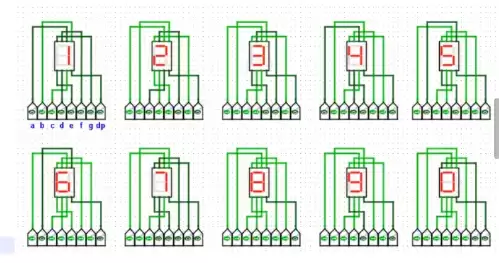

上图中右侧的 10 个七段管，分别标注了 a~g 各段与 dp 的对应关系，绿色高亮的部分表示当前数字需要点亮的段，这与 CASE 语句中的 8 bit 编码一一对应。

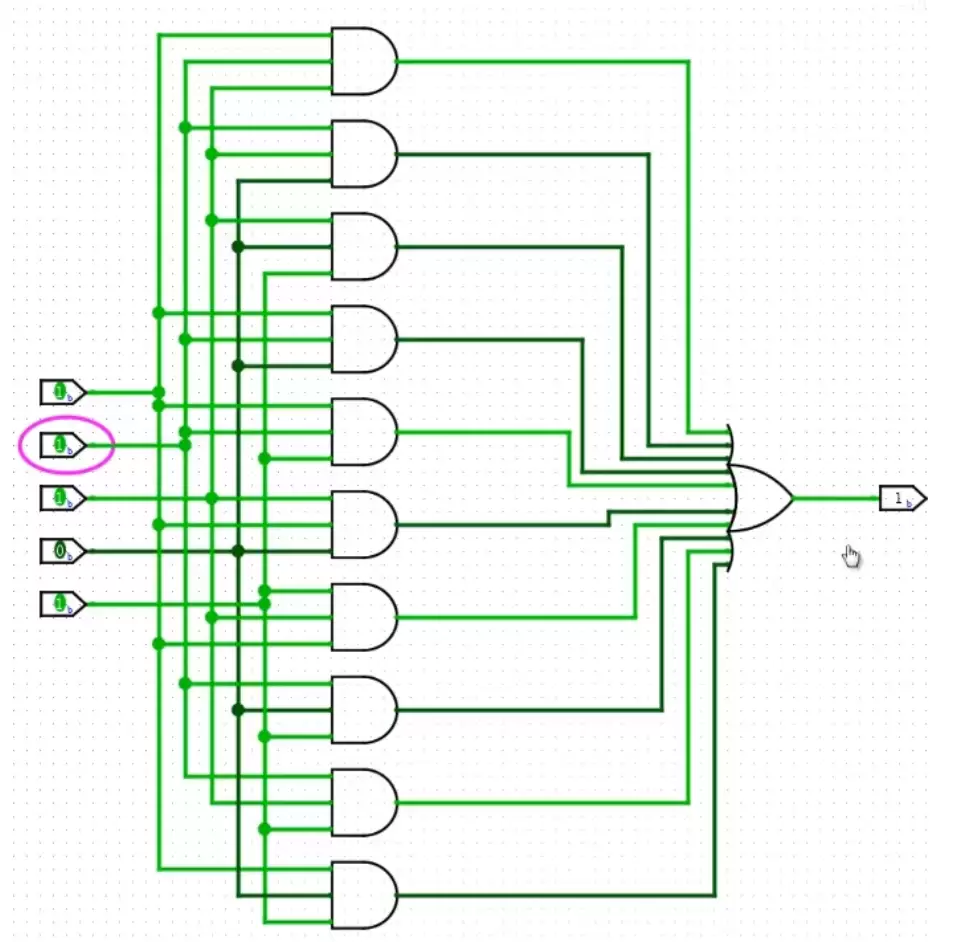

3.4 多人表决器 `vote13`

13 个人参与投票，当赞成票超过半数（≥7 票）时输出 '1'。这个例子中用到了变量——因为在循环中需要做累加操作，变量 := 的立即生效特性正好派上用场：

-- entity
ENTITY vote13 IS
    PORT(
        vt     : IN STD_LOGIC_VECTOR(13 DOWNTO 1);  -- 13 路投票输入
        result : OUT STD_LOGIC                      -- 表决结果
    );
END ENTITY vote13;

-- architecture
ARCHITECTURE bhv OF vote13 IS
BEGIN
    PROCESS(vt)
        VARIABLE sum : INTEGER RANGE 0 TO 13;  -- 变量：进程内立即更新
    BEGIN
        sum := 0;
        FOR i IN 1 TO 13 LOOP
            IF vt(i) = '1' THEN
                sum := sum + 1;  -- 统计赞成票
            END IF;
        END LOOP;
        IF sum >= 7 THEN
            result <= '1';  -- 超过半数
        ELSE
            result <= '0';
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

四、时序逻辑：触发器

4.1 D 触发器

基础版（无复位）

D 触发器是时序逻辑中最基本的单元，这里采用下降沿触发方式：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY dff IS
    PORT(
        clk, d : IN STD_LOGIC;
        q      : OUT STD_LOGIC
    );
END ENTITY dff;

-- architecture
ARCHITECTURE bhv OF dff IS
BEGIN
    PROCESS(clk)
    BEGIN
        -- 下降沿触发：检测 clk 事件且当前值为 '0'
        IF (clk'EVENT AND clk = '0') THEN
            q <= d;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

注意：工业设计中更常见的是上升沿触发（clk='1'），原理完全相同，只需要改一处判断条件即可。

同步清零 / 置位版

清零和置位操作都在时钟边沿内进行判断，因此属于同步控制——时钟的优先级最高：

-- entity
ENTITY dff IS
    PORT(
        clk, d, clr, set : IN STD_LOGIC;
        q                : OUT STD_LOGIC
    );
END ENTITY dff;

-- architecture
ARCHITECTURE bhv OF dff IS
BEGIN
    PROCESS(clk)
    BEGIN
        IF (clk'EVENT AND clk = '0') THEN
            IF clr = '1' THEN
                q <= '0';       -- 同步清零，优先级高于 set
            ELSIF set = '1' THEN
                q <= '1';       -- 同步置位
            ELSE
                q <= d;         -- 正常采样
            END IF;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

异步清零 / 置位版

异步控制的关键在于：将 clr 和 set 加入敏感列表，并且在判断时钟之前优先判断这两个信号——它们不等待时钟，一旦有效立即生效：

-- architecture
ARCHITECTURE bhv OF dff IS
BEGIN
    PROCESS(clk, clr, set)  -- 异步控制必须加入敏感列表
    BEGIN
        IF clr = '1' THEN
            q <= '0';  -- 异步清零
        ELSIF set = '1' THEN
            q <= '1';  -- 异步置位
        ELSIF (clk'EVENT AND clk = '0') THEN
            q <= d;    -- 下降沿采样
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

类型敏感列表生效时机同步复位仅 clk时钟边沿异步复位clk, rst, ...立即，优先级高于时钟","rows":3,"cols":3,"id":"JjXQp"}">

4.2 JK 触发器

功能说明

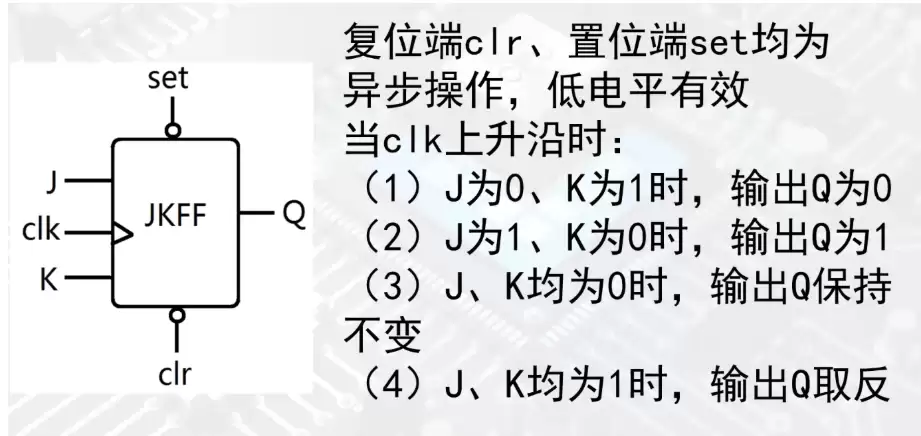

JK 触发器的特性表如下：

clr、set 为低电平有效的异步控制端（符号上的小圆圈代表取反）
时钟上升沿时：

J=0, K=1 → Q 清零
J=1, K=0 → Q 置 1
J=0, K=0 → Q 保持
J=1, K=1 → Q 翻转

初版代码（存在 OUT 端口读回问题）

-- entity
ENTITY jkff IS
    PORT(
        clk, j, k, clr, set : IN STD_LOGIC;
        q                   : OUT STD_LOGIC
    );
END ENTITY jkff;

-- architecture（有问题：OUT 端口不能在进程内读取）
ARCHITECTURE bhv OF jkff IS
BEGIN
    PROCESS(clk, clr, set)
    BEGIN
        IF clr = '0' THEN           -- 低有效异步清零
            q <= '0';
        ELSIF set = '0' THEN        -- 低有效异步置位
            q <= '1';
        ELSIF (clk'EVENT AND clk = '1') THEN -- 上升沿
            IF (j = '1' AND k = '0') THEN
                q <= '1';
            ELSIF (j = '0' AND k = '1') THEN
                q <= '0';
            ELSIF (j = '1' AND k = '1') THEN
                q <= NOT q;  -- ❌ 错误：不能读取 OUT 端口 q
            ELSE
                q <= q;      -- ❌ 错误：同上
            END IF;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

问题出在哪里？在 VHDL 中，OUT 端口在架构内部是只写的，不能读取其值。因此 q <= NOT q 和 q <= q 都会导致编译报错。

有两种修复方案可供选择：

将 OUT 改为 BUFFER（可读可写，但级联时需要注意）
推荐做法：定义一个内部信号 q1，在进程中操作 q1，然后在进程外部将 q1 赋值给 q

修正版（内部信号 + 进程外赋值）

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY jkff IS
    PORT(
        clk, j, k, clr, set : IN STD_LOGIC;
        q                   : OUT STD_LOGIC
    );
END ENTITY jkff;

-- architecture
ARCHITECTURE bhv OF jkff IS
    SIGNAL q1 : STD_LOGIC;  -- 内部信号，可在进程内读写
BEGIN
    PROCESS(clk, clr, set)
    BEGIN
        IF clr = '0' THEN
            q1 <= '0';
        ELSIF set = '0' THEN
            q1 <= '1';
        ELSIF (clk'EVENT AND clk = '1') THEN
            IF (j = '1' AND k = '0') THEN
                q1 <= '1';
            ELSIF (j = '0' AND k = '1') THEN
                q1 <= '0';
            ELSIF (j = '1' AND k = '1') THEN
                q1 <= NOT q1;  -- 翻转：读取的是 q1，合法
            ELSE
                q1 <= q1;      -- 保持
            END IF;
        END IF;
    END PROCESS;
    q <= q1;  -- ✅ 关键：进程外赋值，信号在此刻更新后驱动输出
END ARCHITECTURE bhv;

信号 vs 变量：变量使用 := 赋值，立即生效；信号使用 <= 赋值，在进程挂起后才更新。正是由于信号具有这种“延迟”特性，输出映射必须放在 PROCESS 外部，或者改用 BUFFER 端口类型。

五、计数器

5.1 八位加计数器

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY counter IS
    PORT(
        clk  : IN STD_LOGIC;
        data : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
    );
END ENTITY counter;

-- architecture
ARCHITECTURE bhv OF counter IS
BEGIN
    PROCESS(clk)
        VARIABLE temp : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
    BEGIN
        IF (clk'EVENT AND clk = '0') THEN -- 下降沿计数
            temp := temp + 1;               -- 变量立即 +1
            data <= temp;                   -- 输出当前值
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

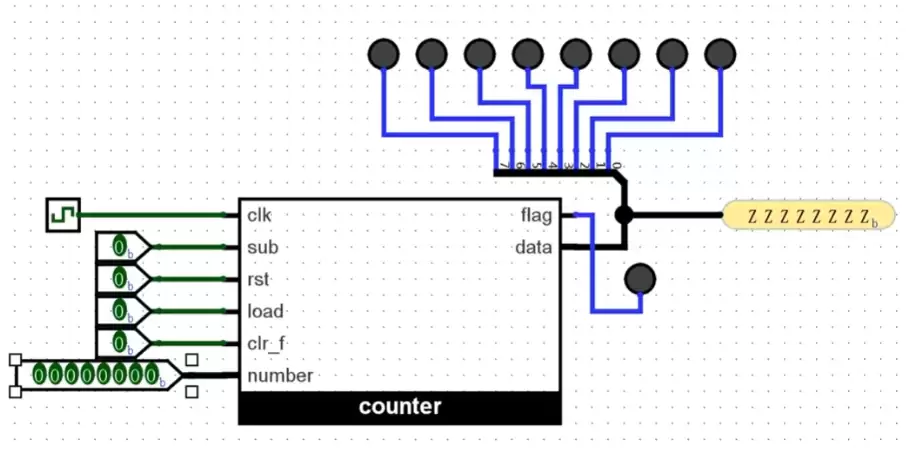

5.2 加减可控计数器

增加一个 sub 控制端，sub='0' 时加计数，sub='1' 时减计数，并带有溢出回绕功能：

-- entity
ENTITY counter IS
    PORT(
        clk, sub : IN STD_LOGIC;
        data     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
    );
END ENTITY counter;

-- architecture
ARCHITECTURE bhv OF counter IS
BEGIN
    PROCESS(clk)
        VARIABLE temp : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
    BEGIN
        IF (clk'EVENT AND clk = '0') THEN
            IF sub = '0' THEN
                -- 加计数，255 后回绕到 0
                IF temp = "11111111" THEN
                    temp := "00000000";
                ELSE
                    temp := temp + 1;
                END IF;
            ELSIF sub = '1' THEN
                -- 减计数，0 后回绕到 255
                IF temp = "00000000" THEN
                    temp := "11111111";
                ELSE
                    temp := temp - 1;
                END IF;
            END IF;
            data <= temp;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

5.3 带溢出标志、复位、重装载的完整计数器

这一版本集成了多项功能：复位、预置数以及溢出标志。注意观察复位和重装载是如何嵌入到整个流程中的：

-- entity
ENTITY counter IS
    PORT(
        clk, sub, rst, load, clr_f : IN STD_LOGIC;
        number                     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
        flag                       : OUT STD_LOGIC;  -- 溢出/下溢标志
        data                       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
    );
END ENTITY counter;

-- architecture
ARCHITECTURE bhv OF counter IS
BEGIN
    PROCESS(clk, rst, load, clr_f)
        VARIABLE temp : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
    BEGIN
        IF clr_f = '1' THEN
            flag <= '0';              -- 清除溢出标志
        ELSIF rst = '1' THEN
            temp := "00000000";       -- 同步复位
            flag <= '0';
        ELSIF load = '1' THEN
            temp := number;           -- 加载预设值
        ELSIF (clk'EVENT AND clk = '0') THEN
            IF sub = '0' THEN
                IF temp = "11111111" THEN
                    temp := "00000000";
                    flag <= '1';      -- 向上溢出
                ELSE
                    temp := temp + 1;
                END IF;
            ELSE
                IF temp = "00000000" THEN
                    temp := "11111111";
                    flag <= '1';      -- 向下溢出
                ELSE
                    temp := temp - 1;
                END IF;
            END IF;
        END IF;
        data <= temp;
    END PROCESS;
END ARCHITECTURE bhv;

六、分频器与 PWM

6.1 2/4/8/16 分频

利用计数器各个 bit 的自然分频特性，是最巧妙也最简单的方法：bit0 对应二分频，bit1 对应四分频，依此类推，各输出的占空比均为 50%：

-- entity
ENTITY freq IS
    PORT(
        clk, en               : IN STD_LOGIC;
        f2, f4, f8, f16       : OUT STD_LOGIC
    );
END ENTITY freq;

-- architecture
ARCHITECTURE bhv OF freq IS
BEGIN
    PROCESS(clk, en)
        VARIABLE count : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
    BEGIN
        IF en = '1' THEN
            IF (clk'EVENT AND clk = '0') THEN
                count := count + 1;
                f2  <= count(0);  -- ÷2
                f4  <= count(1);  -- ÷4
                f8  <= count(2);  -- ÷8
                f16 <= count(3);  -- ÷16
            END IF;
        ELSE
            f2  <= '1';
            f4  <= '1';
            f8  <= '1';
            f16 <= '1';
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

6.2 十二分频 `freq12`

对于非 2 的幂次分频，需要手动设置计数上限和翻转点：

-- entity
ENTITY freq12 IS
    PORT(
        clk, en : IN STD_LOGIC;
        wa ve    : OUT STD_LOGIC
    );
END ENTITY freq12;

-- architecture
ARCHITECTURE bhv OF freq12 IS
BEGIN
    PROCESS(clk, en)
        VARIABLE count : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
    BEGIN
        IF en = '0' THEN -- 低有效使能
            IF (clk'EVENT AND clk = '1') THEN -- 上升沿计数
                IF count = "0101" THEN          -- 计数到 5
                    count := count + 1;
                    wa ve <= '0';               -- 拉低输出
                ELSIF count >= "1011" THEN     -- 计数到 11
                    wa ve <= '1';               -- 拉高输出
                    count := "0000";           -- 复位计数器，完成 12 分频周期
                ELSE
                    count := count + 1;
                END IF;
            END IF;
        ELSE
            wa ve <= '1';  -- 禁用时输出高
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

6.3 PWM 脉宽调制

第一种：可调占空比

通过比较计数值与 data 的大小，来控制 PWM 波形中高电平的宽度：

-- entity
ENTITY PWM IS
    PORT(
        clk, en : IN STD_LOGIC;
        data    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);  -- 占空比控制（0~15）
        wa ve    : OUT STD_LOGIC
    );
END ENTITY PWM;

-- architecture
ARCHITECTURE bhv OF PWM IS
BEGIN
    PROCESS(clk, en, data)
        VARIABLE count : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
    BEGIN
        IF en = '1' THEN
            IF data = "1111" THEN
                wa ve <= '1';  -- 100% 占空比
            ELSIF (clk'EVENT AND clk = '0') THEN
                count := count + 1;
                IF count < data THEN
                    wa ve <= '1';  -- 计数小于 data：高电平
                ELSE
                    wa ve <= '0';  -- 否则低电平
                END IF;
            END IF;
        ELSE
            wa ve <= '1';
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

第二种：可调占空比与周期

更灵活的版本，使用 nh（高电平持续时间）和 nl（低电平持续时间）分别独立控制：

-- entity
ENTITY pwm IS
    PORT(
        clk           : IN STD_LOGIC;
        nh, nl        : IN STD_LOGIC_VECTOR(3 DOWNTO 0);  -- 高/低持续时间
        wa ve          : OUT STD_LOGIC
    );
END ENTITY pwm;

-- architecture
ARCHITECTURE bhv OF pwm IS
BEGIN
    PROCESS(clk, nh, nl)
        VARIABLE count : STD_LOGIC_VECTOR(4 DOWNTO 0) := "00000";
    BEGIN
        -- 边界条件处理
        IF (nh = "0000" AND nl = "0000") THEN
            wa ve <= 'Z';          -- 高阻态
        ELSIF nh = "0000" THEN
            wa ve <= '0';          -- 恒低
        ELSIF nl = "0000" THEN
            wa ve <= '1';          -- 恒高
        ELSIF (clk'EVENT AND clk = '0') THEN
            IF count >= ('0' & nh + nl - 1) THEN
                count := "00000"; -- 一个完整周期结束
                wa ve  <= '1';
            ELSE
                IF count = (nh - 1) THEN
                    wa ve <= '0';  -- 高电平阶段结束，转低
                END IF;
                count := count + 1;
            END IF;
        END IF;
    END PROCESS;
END ARCHITECTURE bhv;

单个脉冲的周期长度 = nh + nl 个时钟周期，其中高电平持续 nh 个周期，低电平持续 nl 个周期。调整这两个参数可以同时改变占空比和输出频率。

七、有限状态机（FSM）

7.1 基本四状态 RGB 控制器

这是一个最简单的 Moore 型状态机：状态在时钟上升沿切换，输出仅取决于当前状态。这种模式非常经典，值得熟练掌握：

-- Library and package
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

-- entity
ENTITY rgb IS
    PORT(
        clk : IN STD_LOGIC;
        led : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)  -- RGB 三色，每 bit 驱动一色
    );
END ENTITY rgb;

-- architecture
ARCHITECTURE bhv OF rgb IS
    TYPE state_type IS (s0, s1, s2, s3);
    SIGNAL state : state_type;
BEGIN
    -- 状态转移进程（时序逻辑）
    PROCESS(clk)
    BEGIN
        IF (clk'EVENT AND clk = '1') THEN
            CASE state IS
                WHEN s0 => state <= s1;
                WHEN s1 => state <= s2;
                WHEN s2 => state <= s3;
                WHEN s3 => state <= s0;
                WHEN OTHERS => state <= s0;
            END CASE;
        END IF;
    END PROCESS;
    -- 输出逻辑进程（组合逻辑）
    PROCESS(state)
    BEGIN
        CASE state IS
            WHEN s0 => led <= "010";  -- 绿
            WHEN s1 => led <= "011";  -- 黄
            WHEN s2 => led <= "100";  -- 红
            WHEN s3 => led <= "001";  -- 蓝
            WHEN OTHERS => led <= "000";
        END CASE;
    END PROCESS;
END ARCHITECTURE bhv;

7.2 完善版：八色可逆状态机

这个版本展示了更完整的三段式 FSM 写法：现态寄存器 → 次态逻辑 → 输出逻辑，同时支持方向控制和异步复位：

-- entity
ENTITY rgb IS
    PORT(
        clk, ddr, clr : IN STD_LOGIC;  -- ddr：方向控制（0 正向，1 反向）
        led           : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)
    );
END ENTITY rgb;

-- architecture
ARCHITECTURE bhv OF rgb IS
    TYPE state_type IS (
        red, blue, green, yellow,
        purple, cyan, white, black
    );
    SIGNAL current_state, next_state : state_type;
BEGIN
    ----------------------------------------------------------------
    -- 现态进程：状态寄存器
    ----------------------------------------------------------------
    cs : PROCESS(clk, clr)
    BEGIN
        IF clr = '1' THEN
            current_state <= black;  -- 异步清零到 black
        ELSIF (clk'EVENT AND clk = '1') THEN
            current_state <= next_state;
        END IF;
    END PROCESS cs;

    ----------------------------------------------------------------
    -- 次态进程：组合逻辑，决定下一状态
    ----------------------------------------------------------------
    ns : PROCESS(current_state, ddr)
    BEGIN
        CASE current_state IS
            WHEN black  =>
                IF ddr = '0' THEN next_state <= yellow;
                ELSE              next_state <= blue;   END IF;
            WHEN yellow =>
                IF ddr = '0' THEN next_state <= purple;
                ELSE              next_state <= black;  END IF;
            WHEN purple =>
                IF ddr = '0' THEN next_state <= cyan;
                ELSE              next_state <= yellow; END IF;
            WHEN cyan   =>
                IF ddr = '0' THEN next_state <= white;
                ELSE              next_state <= purple; END IF;
            WHEN white  =>
                IF ddr = '0' THEN next_state <= green;
                ELSE              next_state <= cyan;   END IF;
            WHEN green  =>
                IF ddr = '0' THEN next_state <= red;
                ELSE              next_state <= white;  END IF;
            WHEN red    =>
                IF ddr = '0' THEN next_state <= blue;
                ELSE              next_state <= green;  END IF;
            WHEN blue   =>
                IF ddr = '0' THEN next_state <= black;
                ELSE              next_state <= red;    END IF;
            WHEN OTHERS =>
                next_state <= black;
        END CASE;
    END PROCESS ns;

    ----------------------------------------------------------------
    -- 输出逻辑进程：Moore 型，输出只依赖现态
    ----------------------------------------------------------------
    ol : PROCESS(current_state)
    BEGIN
        CASE current_state IS
            WHEN red    => led <= "100";
            WHEN green  => led <= "010";
            WHEN blue   => led <= "001";
            WHEN white  => led <= "111";
            WHEN yellow => led <= "110";
            WHEN cyan   => led <= "011";
            WHEN purple => led <= "101";
            WHEN OTHERS => led <= "000";  -- black 及默认：全灭
        END CASE;
    END PROCESS ol;
END ARCHITECTURE bhv;

八、知识点速查

主题关键语法 / 概念赋值信号 <=（延迟更新）；变量 :=（立即更新）进程PROCESS(敏感列表)；时序逻辑放时钟边沿内触发clk'EVENT AND clk='1' 上升沿；'0' 下降沿复位同步：仅 clk 敏感；异步：控制信号加入敏感列表端口OUT 不可读；用内部 SIGNAL 或改 BUFFER多路选择嵌套 IF 或 CASE；向量用双引号计数器VARIABLE 做中间累加；注意溢出回绕分频计数器 bit 输出 = 2^n 分频PWM计数值与阈值比较；nh/nl 分别控制高/低时间状态机现态寄存器 + 次态逻辑 + 输出逻辑（三段式）","rows":11,"cols":2,"id":"tnzF5"}">

来源：https://developer.aliyun.com/article/1743849

嵌入式

上一篇全球独角兽榜单正式揭晓 下一篇ZStack源码级AI诊断套件让故障排查秒出答案

本站内容用于信息整理与展示，如有侵权或内容问题请及时联系处理。
