两节串联锂电池充电管理芯片方案汇总
7 款升压/降压/升降压充电电路图与 BOM 表全公开
开发两节串联锂电池（7.4V/8.4V）产品时，保护电路仅是其中一环，充电管理电路往往更令人困扰。如何通过 5V USB 升压充至 8.4V？怎样用 12V 适配器降压充电？能否兼容多种输入电压？
本文整理了 7 款经过实测的两节串联锂电池充电管理方案，涵盖升压充电、降压充电与升降压充电三种类型，每款方案均配备完整电路图及 BOM 表。保护电路统一采用 PW7120，充电 IC 则各有特色，可根据实际需求直接选用。
一、升压充电方案（5V USB 输入升压至 8.4V 输出）
适用于仅提供 5V USB 输入的充电场景，如小家电、蓝牙音箱、手持设备等便携产品。
方案 1：编码 15 — PW4584A 升压充电方案
输入电压：USB 5V 2A
电池端充电电流：1A
芯片类型：开关升压型（Boost）
芯片特点：PW4584A 集成 OVP 过压保护功能，输入电压超过 6V 时自动关闭充电，输入耐压高达 30V，适用于成本敏感型应用
保护芯片：PW7120（具备过充、过放、过流、短路四重保护）
MOS 管：PW4406A x2（SOP8 封装）
方案 2：编码 24 — PW4252 升压充电方案
输入电压：USB 5V 2A
电池端充电电流：1A
芯片类型：同步开关升压型（Boost）
芯片特点：PW4252 转换效率高达 95%，优于 PW4584A，同样集成 OVP 保护（6V 关断），输入耐压 18V
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）
方案 3：编码 16 — PW4253 升压充电方案
输入电压：USB 5V 3A
电池端充电电流：1.7A
芯片类型：同步开关升压型（Boost）
芯片特点：PW4253 转换效率同样可达 95%，输出充电电流较 PW4252 提升至 1.7A（对比 1A），集成 OVP 保护（6V 关断），耐压 18V
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）
二、降压充电方案（10V-24V DC 输入降压至 8.4V 输出）
适用于直流适配器供电场景，如电动工具充电座、桌面设备、车载充电等应用。
方案 4：编码 18 — PW4084 降压充电方案
输入电压：DC 10V-15V
电池端充电电流：2A
芯片类型：同步开关降压型（Buck）
芯片特点：PW4084 转换效率可达 93%，集成 OVP 过压保护（输入超过 15V 关断），输入耐压高达 25V
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）
方案 5：编码 19 — PW4242 降压充电方案
输入电压：DC 10V-24V
电池端充电电流：2A
芯片类型：异步开关降压型（Buck）
芯片特点：PW4242 转换效率可达 90%，输入电压范围较 PW4084 更宽（最高 24V），适用于适配器电压不稳定的场景
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）
三、升降压充电方案（5V-20V 宽电压输入升降压至 8.4V 输出）
适用于需要兼容多种充电器输入的场合，USB 5V 可充，12V 适配器也能充，一套电路即可满足多种输入需求。
方案 6：编码 17 — PW4000 升降压充电方案
输入电压：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
电池端充电电流：2.2A
芯片类型：同步开关升降压型（Boost-Buck）
芯片特点：PW4000 转换效率高达 95%，支持 5-20V 宽输入自动升降压，单芯片即可兼容 USB 与 DC 适配器
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）
方案 7：编码 25 — PW4001 升降压充电方案
输入电压：USB/DC 5V 3A / 9V 3A / 12V 2.5A
电池端充电电流：3A
芯片类型：升降压充电
芯片特点：PW4001 充电电流高达 3A，为所有方案中充电速度最快的型号，满足大容量电池快速充电需求
保护芯片：PW7120
MOS 管：PW4406A x2（SOP8 封装）

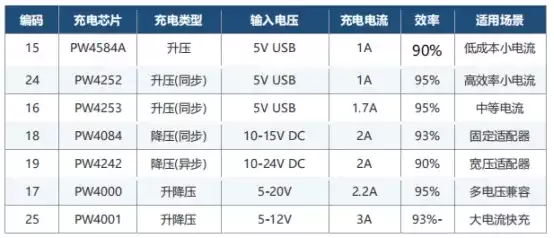

四、7 款方案快速对比与选型指南
五、选型建议与推荐
仅需 5V USB 充电且电流要求不高 → 选择 PW4584A 或 PW4252（追求高效率优选 PW4252，两者价格相近，综合表现 PW4252 更优）
5V USB 充电且需要较大电流 → 选择 PW4253（2A 充电电流）
使用 12V/24V 适配器供电 → 选择 PW4084（15V 以内）或 PW4242（24V 以内）
希望一套电路兼容 5V/9V/12V 多种输入 → 选择 PW4000（2.2A）或 PW4001（3A 快充）

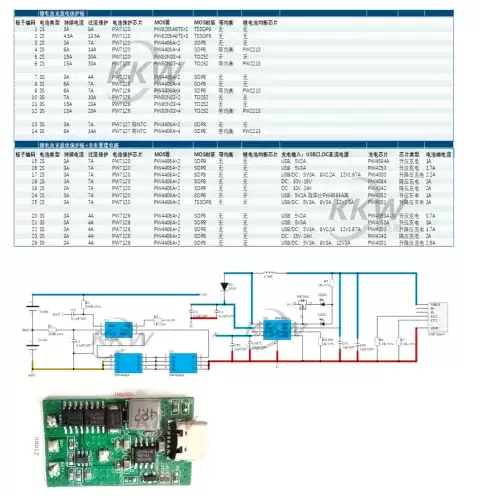

以上所有方案的完整电路图与 BOM 表均可提供，保护部分统一采用 PW7120 搭配 PW4406A 方案，外围器件精简，可直接参照设计 PCB 布局。
