在消费级AR眼镜向“全天候佩戴”演进的道路上，功耗始终是整机系统难以规避的核心限制因素。

续航不足、发热导致佩戴不适、结构设计处处受限——这些痛点往往都指向同一个模块：必须持续工作的显示系统。换言之，微显示芯片发光系统的电光量子转换效率，正是光电芯片最关键的指标，没有之一。

近期，鸿石智能公布了2025年度量产级单绿色MicroLED光引擎的最新功耗数据：在标准测试条件下，640×480分辨率，APL 10%，整机功耗已从2024年底的200万nits/135mW，稳步优化至目前的200万nits/46mW。

这一数据并非实验室中的理想值，而是团队在一年内通过持续快速迭代，对系统功耗、光学系统及芯片生产工艺不断优化后所取得的阶段性成果。

一、从135mW到46mW：量产能效的跨级跃升

在AR光学系统中，每一毫瓦功耗的降低，都将直接转化为整机层面的实际价值：更持久的续航能力、更低的发热温升，以及更大的工业设计灵活度。

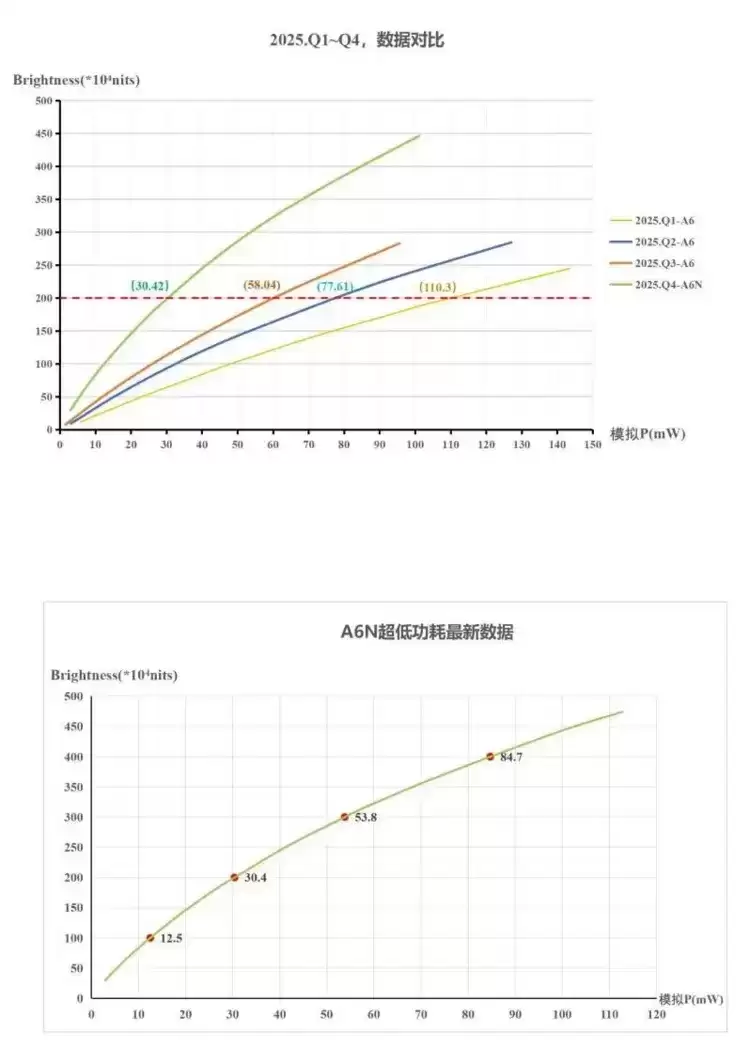

基于最新的极光A6单绿色量产测试结果，在典型工作条件下，光机的功耗数据如下：

• 总功耗：200万nits/46mW
• 光功耗：30mW
• 数字功耗：16mW

（与2024年底的200万nits/135mW相比，降幅超过66%）

功耗构成十分清晰且稳定：

• MicroLED发光功耗：30mW
• CMOS背板与ASIC逻辑芯片功耗：16mW（恒定）

需要特别说明的是，该数值采用的是完整显示模组的系统级统计口径，而非单一器件或特定实验室条件下的局部数据，可直接用于AR整机的功耗预算评估与方案设计。更值得关注的是，在单绿色AR眼镜的日常使用场景下，光机系统功耗通常可控制在100万nits/30mW以内，亮度越低，能效表现反而越出色。

二、数据背后的真相：高光通量下能效提升，而非性能妥协

功耗大幅下降，是否意味着牺牲了亮度或显示性能？这是工程实践中必须正面回答的问题。

从近期多批次量产测试数据来看，在不同晶圆与多种调节档位下：

• 发光波长稳定集中在528–530nm区间
• 光通量Φ稳定保持在3.0 lm – 3.3 lm/100mW以上
• 亮度/电流效率（L/I）获得显著提升

答案非常明确：功耗的显著降低，并非源于亮度压缩，而是得益于发光效率与系统能效的真正改善。这一点至关重要。

三、30mW+16mW：发光层与驱动层的精密协同

鸿石智能认为，真正适合量产的低功耗方案，必须建立在画质、稳定性与工程可预测性的基础上。

1. 高效发光层：30mW的能效基石

通过2025年持续在外延材料、光学结构设计以及流片工艺上的迭代优化，MicroLED像素在微小电流驱动下，展现出比以往更高的内量子效率与外量子效率。在APL 10%的工作状态下，MicroLED发光功耗被稳定控制在30mW水平。

这意味着什么？从工程角度看，在满足亮度需求的同时，热源强度显著降低，为长时间佩戴场景奠定了可靠基础。

2. 稳定驱动层：16mW的系统锚点

ASIC逻辑芯片与CMOS背板的功耗被稳定锁定在16mW。这一数值并非偶然，而是精密电路设计的结果。

其工程价值在于：无论显示内容如何变化，底层逻辑功耗始终保持恒定。这为整机系统提供了一个高度可预测的能耗基线，大幅降低了电源与热设计的不确定性风险。

四、46mW：为AR带来的三项直接价值

1. 更高设计自由度：电池更小，结构更轻

显示功耗的大幅下降，使整机厂商在电池容量与整机重量之间拥有了更灵活的选择空间。轻量化、眼镜化的设计方案，不再停留在理论阶段。

2. 更优佩戴体验：低温升，长时间可用

持续工作时的热量显著减少，有助于降低镜腿区域温升，从而提升长时间佩戴的舒适度，有效避免“短时可用、长时不舒适”的体验断层问题。

3. 更高系统可靠性：简化散热，降低风险

发热水平的降低，使得复杂散热结构不再是刚性需求。这不仅有助于降低整机BOM成本，也提升了产品在复杂环境下的稳定性与可靠性。

五、量产先行：为全天候佩戴AR奠定基础

最后需要强调一点：此次公布的46mW功耗数据，源自鸿石智能量产产线的标准化测试结果，而非实验室中精心调校的演示样品。

从135mW到46mW，鸿石智能用一年的工程迭代，实现了量产级单绿色MicroLED能效的跨越式提升。未来，该公司将继续以工程可落地为前提，深耕MicroLED底层技术，并携手全球合作伙伴，共同推动AR眼镜向真正的全天候佩戴形态演进。
