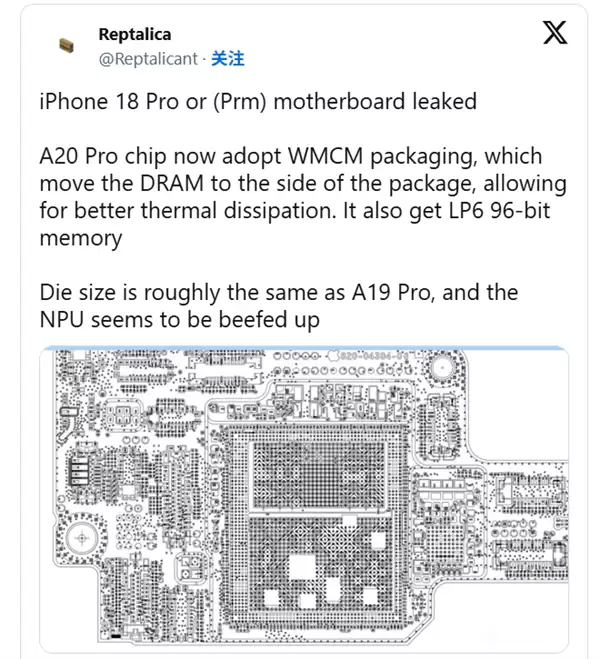

首先要明确一个关键趋势：苹果在芯片封装技术上再次调整方向。据行业爆料人士在X平台曝光的iPhone 18 Pro主板细节，最显著的变化在于——A20 Pro将采用全新的WMCM封装方案，取代A19 Pro上备受争议的PoP（封装上封装）技术。
PoP封装的做法是将DRAM直接堆叠在SoC之上。这种设计虽然节省空间，但在高负载运行时热量积聚严重。尽管iPhone 17 Pro Max加入了均热板，A19 Pro在极限性能场景下仍频繁遭遇散热瓶颈。
当A20 Pro转向WMCM封装后，DRAM被移至封装侧边，不再位于芯片上方。这为热量提供了更直接的散热路径，避免了热量直接通过芯片传导。

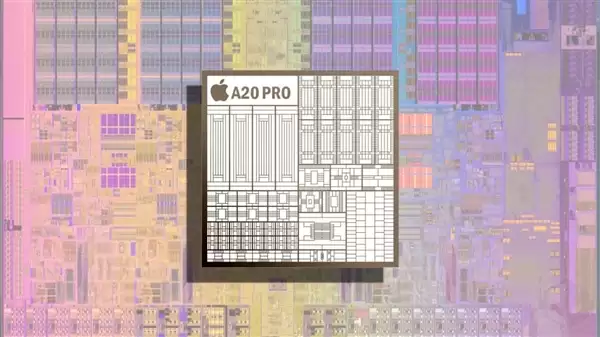

根据泄漏的电路标记图，A20 Pro的神经网络引擎物理面积显著增加，而整体封装尺寸与A19 Pro保持一致。这意味着苹果在未增大封装体积的情况下，调整了内部资源分配，重点强化了端侧AI计算能力——这一战略方向已十分明确。
在制造工艺上，A20 Pro将采用台积电2nm制程，成本本就高昂。保持封装尺寸不变，能在一定程度上帮助苹果控制芯片整体成本。值得一提的是，A19和A19 Pro的芯片面积相比A18系列已缩小约10%，成本控制压力显而易见。
内存配置方面，爆料信息显示A20 Pro可能支持96-bit位宽的LPDDR6内存，而前代A19 Pro为64-bit。不过也有分析认为，苹果或将继续沿用LPDDR5X，最终规格仍需等待官方公布。
本次信息披露的源头颇具戏剧性——苹果的代工厂塔塔电子遭受网络攻击，约630GB数据泄露，其中包含iPhone 18 Pro的主板设计图及代号"Borneo"的A20 Pro芯片技术文档。数据安全问题，确实令人防不胜防。
