先聊聊几个核心问题。近期，英伟达GPU的热度持续攀升，特别是H200、B200，以及GB200、DGX和HGX这些产品型号，确实容易让人眼花缭乱。与其零散地搜集信息，不如我们把几个关键疑问集中梳理清楚：

H200相较H100到底有哪些性能提升？B200和B100之间又存在什么差异？B200与GB200名称相似，实际关系如何？此外，HGX和DGX各自代表哪类产品，彼此之间又是什么关系？

一、英伟达H200与H100的升级对比

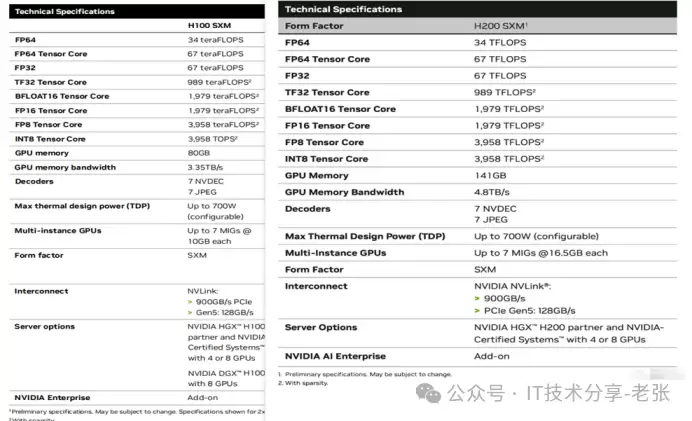

作为H100的迭代型号，H200的关注度始终居高不下。从核心参数来看，H200的升级非常精准，几乎只围绕显存部分展开：单卡显存从80GB HBM3直接跃升至141GB HBM3e，显存带宽也从3.35TB/s提升到了4.8TB/s。简单来说，就是为算力核心配备了更大的“油箱”和更宽的“输油管”。具体对比参数可参见下图。


二、英伟达B200与B100的差异分析

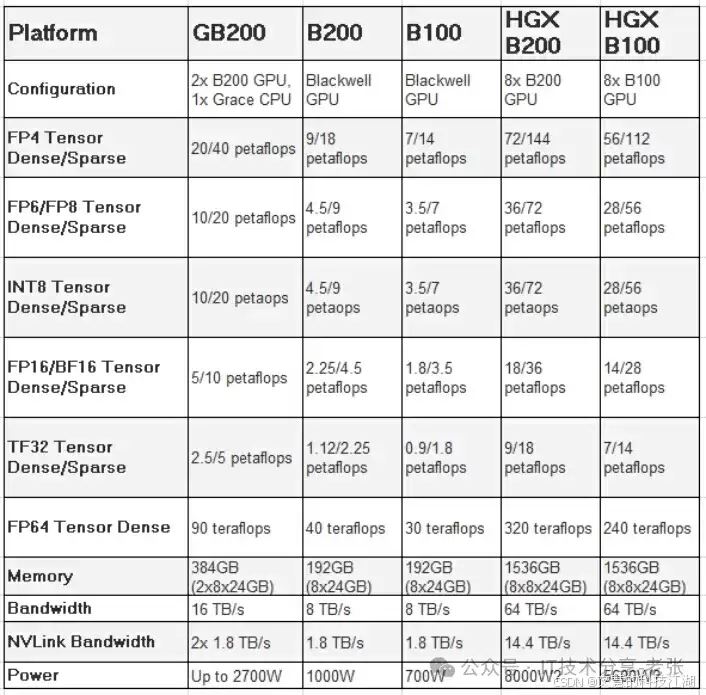

B200和B100均基于英伟达最新的Blackwell架构，但在市场策略上明显以B200为主。从参数来看，两者显存规格保持一致，差异主要体现在不同精度下的算力表现和功耗水平上。一个值得注意的细节是，B100的TDP为700W，业内普遍认为这是为了兼容现有H100服务器平台而专门设计的。相比之下，B200的性能更加激进，FP16算力达到H100的两倍以上，TDP也随之飙升至单卡1000W。这意味着，B200的服务器平台必须重新设计，无法与H100的底盘兼容。

图片加载异常，可能因源站防盗链限制，建议保存后直接上传

三、B200与GB200、HGX与DGX的关系解析

1、B200与GB200的核心区别

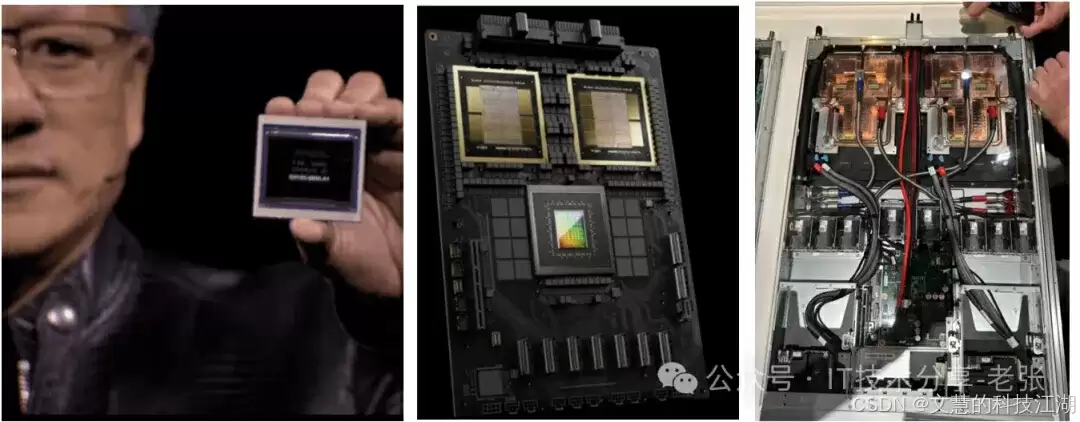

从命名上看，GB200和B200确实容易混淆，尤其是刚接触英伟达GPU产品的朋友。为了方便理解，可以先观察下图：最左侧老黄手中拿的就是B200，这是一颗标准的Blackwell架构GPU芯片。而GB200则是另一种产品形态——它是一个“组合体”。你可以将其理解为一个板卡，上面集成了两颗B200芯片，再加上一颗Grace CPU（72核心的ARM架构处理器）。这种设计旨在构建NVL72这类整机级方案。例如，NVL72的算力节点就包含2个GB200。

图片加载异常，可能因源站防盗链限制，建议保存后直接上传

2、HGX与DGX的产品定位

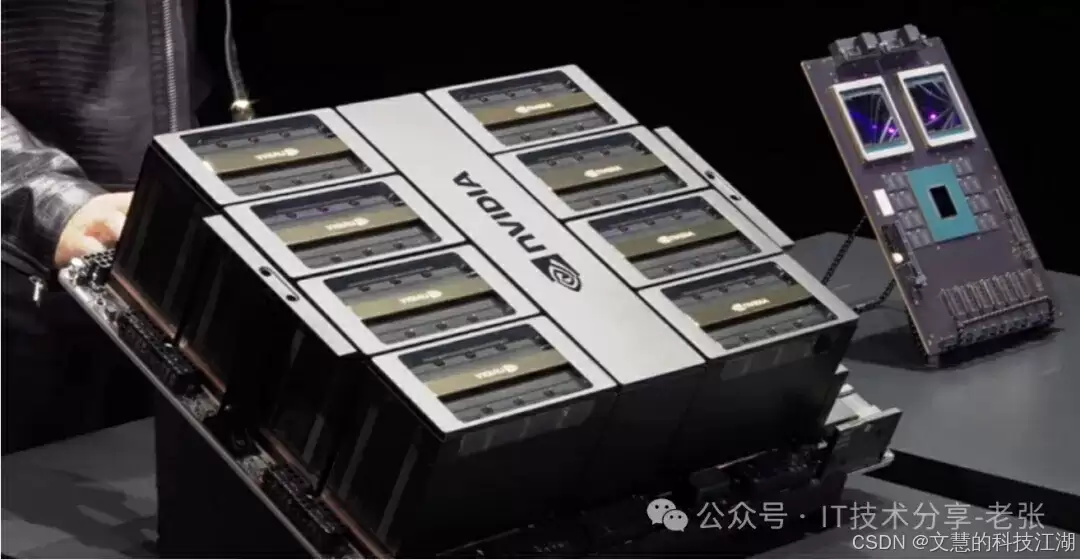

从事英伟达GPU业务的朋友对HGX一定不陌生，行业内通常称其为“模组”。一套HGX H100模组的市场售价并不低。HGX的核心是将8块GPU通过底板整合在一起，同时集成NVLink技术与配套芯片。这个“大家伙”由英伟达设计，是H100 SXM GPU提供给服务器厂商的最小交付形态。但它无法独立运行，本质上是一个“逻辑上的大GPU”，必须与服务器平台（机头）组合，才能构成完整的GPU服务器。

图片加载异常，可能因源站防盗链限制，建议保存后直接上传

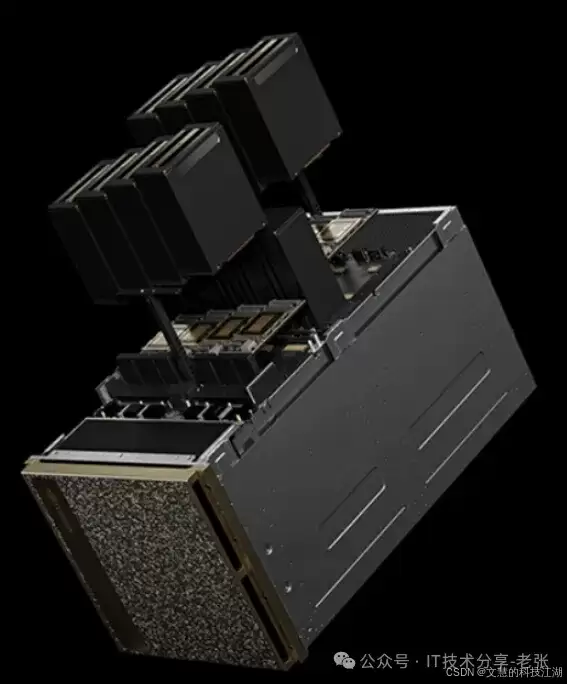

DGX则是英伟达自有品牌的GPU服务器整机。除了包含最核心的HGX模组外，它还配套了机箱、主板、电源、CPU、内存、硬盘、网卡等全部组件。从本质上讲，DGX与各大服务器厂商基于HGX模组推出的GPU服务器并无区别。这里就产生了一个微妙的关系：英伟达推出DGX整机，某种程度上与服务器厂商形成了竞争。加之DGX定价较高，为了避免渠道冲突，除特定客户外，市场上主动采购DGX产品的情况并不多见。

插图说明：DGX整机展示

四、HGX H100与H200规格参数详解

以下参数图片均截取自英伟达官方彩页。

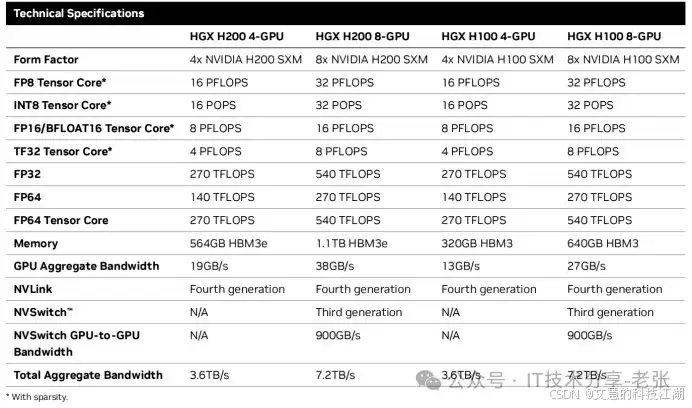

1、HGX H100与HGX H200参数对比

参数对比图

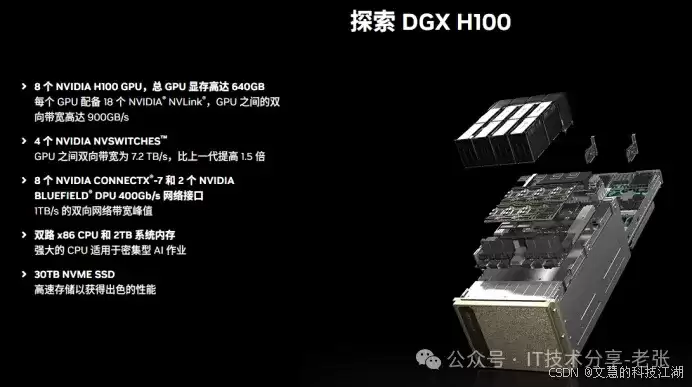

2、英伟达DGX H100的规格参数

DGX H100参数图

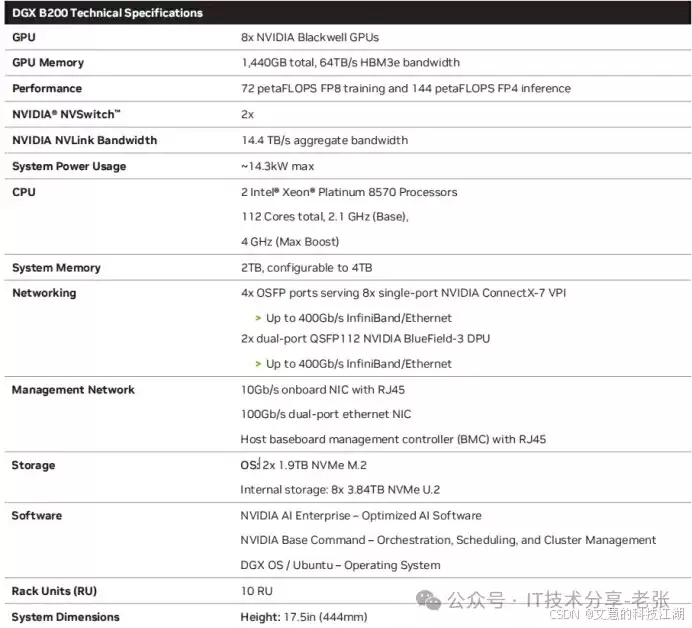

3、英伟达DGX B200的规格参数

DGX B200参数图（一）

DGX B200参数图（二）
