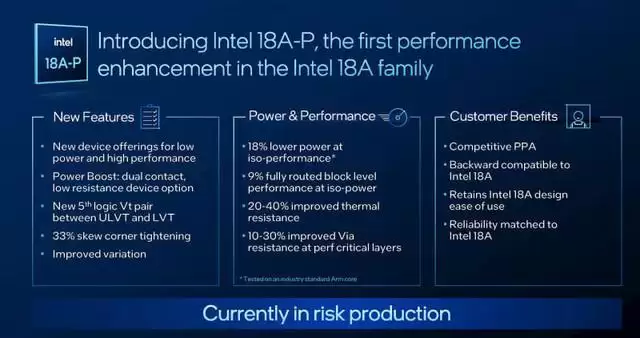

在夏威夷 VLSI Symposium 上，英特尔正式推出了备受关注的 Intel 18A-P 代工工艺节点。这一工艺不仅是 18A 的增强版本，更是在物理架构与设计库层面进行了全面革新。最新数据显示，在同等功耗条件下，18A-P 可实现约 9% 的性能提升；而在维持相同性能水平时，功耗则能降低约 18%。更为关键的是，芯片层级的导热性能提升了 20%–40%，关键通孔的电阻也下降了 10%–30%。在当前激烈的制程竞赛中，这组数据无疑极具竞争力。

英特尔表示，该工艺节点已进入风险试产阶段，首款搭载产品将是下一代 Xeon 服务器处理器——Diamond Rapids。值得一提的是，这款产品预计于 2027 年正式推向市场，届时将与竞争对手的最新一代制程及小芯片架构产品展开正面较量。

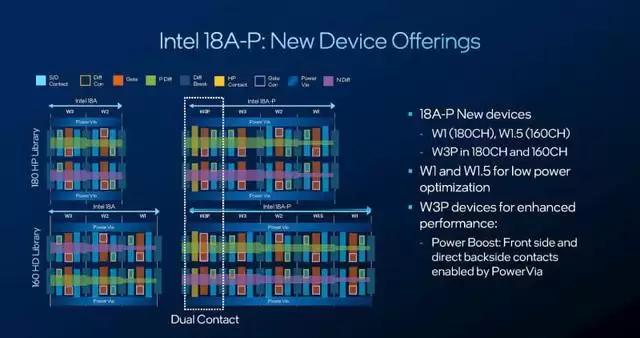

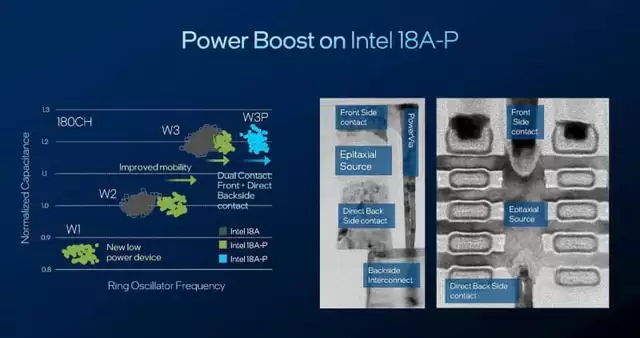

为了实现这些性能指标，英特尔在物理结构与设计库两方面进行了针对性的调整与扩展。以标准单元库为例，180HP 和 160HD 两大库中新增了多项选项。在低功耗应用场景下，新增了 W1 与 W1.5 单元；而在高性能方面，推出了采用“双接触”设计的 W3P 单元，该单元在不增加占板面积的前提下，性能较现有 W3 单元显著提升。简而言之，这为设计团队提供了更灵活的功耗与性能调校空间。

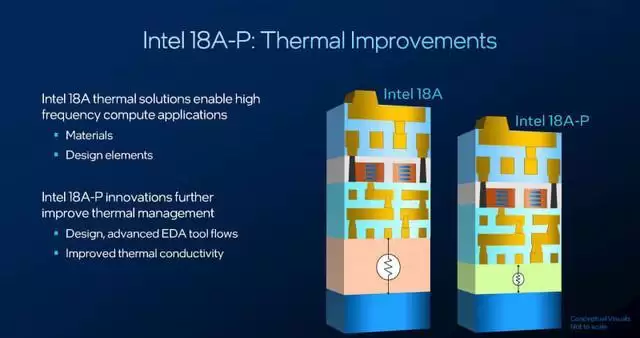

在热管理方面，英特尔在晶圆前端集成了一种新型导热材料。这一改进的直接影响是：大幅降低了芯片正面的热阻，从而显著提升了热量从晶体管层经由封装传至散热系统的传导效率。与此同时，EDA 设计工具也进行了更新——新引入了对温度分布更为敏感的版图与布局功能。这使得设计团队能在物理设计阶段对发热源与散热路径进行更精细的优化。换言之，产品在高负载场景下的稳定性与持续性能输出，从结构层面得到了有效保障。

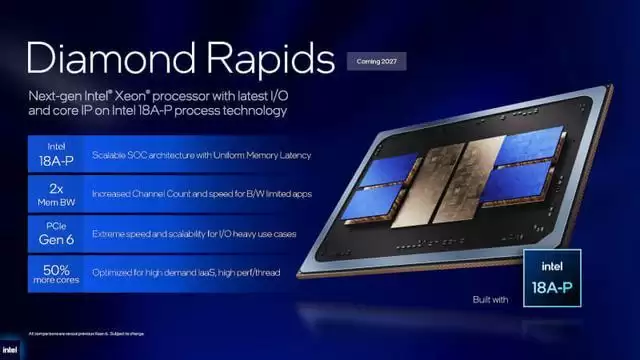

首款搭载 18A-P 工艺的产品是 Xeon 7 级别的 Diamond Rapids 服务器处理器，其核心计算晶粒（Compute Tile）全部基于这一新节点。从整体架构来看，Diamond Rapids 延续了当前高端服务器 CPU 普遍采用的小芯片设计思路——与 AMD EPYC 的策略类似：将大量 CPU 核心分散到多个采用先进工艺的计算小芯片上，再通过集中的 I/O 资源进行互联。这种方案的优势在于：内存访问延迟更均衡、更一致，同时在同一封装内实现更高核心数与更大带宽也更为便捷。

封装内部配备了四个计算小芯片，英特尔将其称为“核心构建模块”（CBB）。每一块基于 18A-P 工艺的小芯片，内部集成了 48 个代号“Panther Cove”的性能核心（P-core），并配备了本地三级缓存。四块小芯片叠加后，整个处理器封装内的 CPU 总核心数达到 192 个。与以往多款 Xeon 设计不同，这一代核心未启用超线程技术，因此整个平台为 192 核/192 线程的配置。设计思路十分明确：依靠单线程性能与核心数量的堆叠，来应对高密度服务器与云计算工作负载。

在 I/O 与内存子系统方面，Diamond Rapids 采用了与计算芯片分离的设计。四块计算小芯片通过互连与两块 I/O 及内存枢纽小芯片（IMH）相连。这两块 IMH 小芯片预计将采用相对成熟的工艺节点（如 Intel 3），以在成本与能效之间取得平衡。每块 IMH 小芯片均集成一个 8 通道 DDR5 内存控制器，因此整个处理器封装合计支持 16 通道 DDR5 内存——在高带宽、大容量应用场景下，支撑能力相当强大。

在扩展总线方面，Diamond Rapids 将成为英特尔首款正式引入 PCI Express 6.0 的服务器处理器平台。相较于当前广泛部署的 PCIe 5.0，PCIe 6.0 在双向带宽上实现了翻倍——对高性能加速卡、存储设备以及高速网络接口而言，链路能力得到了显著提升。不过，英特尔目前尚未公布具体的 PCIe 通道数量与分配方案，这些细节预计将在后续的产品发布或平台简报中披露。

由于集成了多块大规模计算与 I/O 小芯片，再加上封装内部复杂的互连与供电网络，Diamond Rapids 采用了面积更大的封装基板，并引入了全新的 LGA9324 处理器插槽。该插槽拥有极高的触点数量，以满足处理器在供电、内存通道、PCIe 通道以及其他高速接口方面的需求。毫无疑问，这套平台瞄准的是高端数据中心与企业级服务器市场。

根据英特尔公布的时间表，Xeon 7 Diamond Rapids 家族预计于 2027 年正式上市。届时，它将与业界其他采用最新制程工艺与小芯片架构的服务器处理器展开直接竞争。对于英特尔而言，18A-P 工艺以及 Diamond Rapids 产品，不仅仅是制程路线图上的一个节点——它更是公司在数据中心与服务器领域重整旗鼓、正面迎战的关键筹码。
