Vue3+Cesium实时调节3DTiles模型离地高度、XYZ旋转与经纬度偏移

时间：2026-06-15 06:59

基于Vue3与Cesium开发的可视化控制面板，通过矩阵运算实时调节3DTiles模型的离地面高度、XYZ轴旋转角度及经纬度偏移，实现所见即所得的参数调整，解决了3DTiles无法直接修改位置与旋转属性的痛点。

从事 Cesium 开发的同行都清楚，一旦涉及数字孪生、古建筑三维展示、智慧城市等场景，3DTiles 瓦片模型几乎是必备的数据格式。相比于常规的 glTF 或 GLB，3DTiles 在大规模场景、高精度历史建筑、城市级园区等应用中具备天然优势，目前已成为三维 GIS 领域的主流选择。

然而，大多数开发者在实际调试时，往往会卡在一个关键难题上：

普通的 glTF/GLB 模型在 Cesium 中可以轻松调整位置与姿态，但 3DTiles 瓦片模型并未直接暴露 position / rotation 这类属性，尝试直接修改位置与旋转参数的方法根本行不通。

针对这一痛点，本教程将手把手带你从零搭建一套可视化控制面板。面板上的所有参数均支持实时调整：模型的离地高度、绕 XYZ 三个轴向的旋转角度、经纬度微偏移，全部所见即所得，调整后立即生效，彻底告别反复刷新页面的繁琐流程。

在线演示地址：3d.xiazhi.tech/3d-demos/#/…

最终实现效果

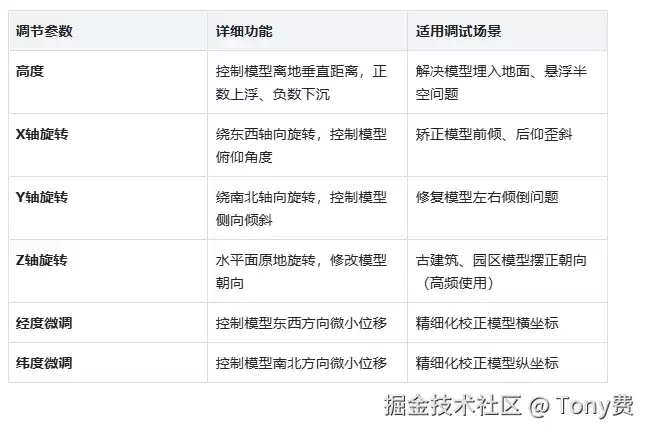

本案例基于 Vue3 + ElementPlus + Cesium 技术栈开发，右侧独立控制面板集成了 6 项核心调参控件，并额外提供两个辅助功能按钮：

模型相对地面高度：正值向上浮动，负值向下沉降，支持输入正负数
绕 X 轴旋转：控制模型前后俯仰，修正前倾或后仰问题
绕 Y 轴旋转：控制模型左右倾斜，校正侧向歪斜
绕 Z 轴旋转：水平面内旋转，调整模型的朝向
经度偏移：东西方向精细微调
纬度偏移：南北方向精细微调
辅助功能：一键恢复所有参数至初始值，以及相机复位至模型最佳观测视角

矩阵变换核心原理

Cesium 中所有 3DTiles 模型的姿态控制，底层均依赖矩阵运算。整体执行流程可归纳为五个步骤：

模型初次加载时，获取原始中心点的经纬度与高度，作为后续所有调整的基准值；
监听控制面板的参数变化，实时收集离地高度、XYZ 三轴旋转角度、经纬度偏移量等数据；
基于 ENU（东-北-上）地球坐标系，分别构建模型的平移矩阵与三轴独立的旋转矩阵；
将多个矩阵进行级联运算，得出最终的合成变换矩阵；
将该合成矩阵赋值给瓦片根节点的 _root.transform，模型姿态随即更新。

Demo 整体结构

整个页面拆分为三大模块，职责明确，易于后续维护：

HTML 结构：包含 Cesium 三维渲染容器、功能按钮区域、参数控制面板；
CSS 样式：负责全局布局、地球容器样式、右侧悬浮控制面板的视觉呈现；
Script 逻辑：涵盖 Cesium 初始化、3DTiles 加载、矩阵运算逻辑、参数监听与辅助功能实现。

分步编码实现

编写 HTML 结构

页面基础布局采用 ElementPlus 的数字输入框，通过双向绑定关联各个参数，参数值变化时自动触发更新方法。所有输入框均支持正负数输入，满足模型多角度、多方向的灵活调节需求。

复制代码

Script 逻辑实现（逐模块讲解）

1. 初始化响应式变量

定义双向绑定的参数变量与全局实例变量，用于存储模型状态和 Cesium 引用。

复制代码import { onMounted, nextTick, ref, onUnmounted } from 'vue';
import { token } from '../../utils/common.js';
import { ElMessage } from 'element-plus';

let heightVal = ref(0);
let rxVal = ref(0);
let ryVal = ref(0);
let rzVal = ref(0);
let tLon = ref(0);
let tLat = ref(0);
let params = ref({});

let longitude = ref(0);
let latitude = ref(0);

2. 初始化 Cesium 场景

初始化 Viewer 实例，关闭多余控件、启用高性能渲染，同时将默认视野范围限制在中国区域，以减少资源开销。

复制代码onMounted(() => {
  nextTick(() => {
    initMap();
  });
});

const initMap = () => {
    Cesium.Ion.defaultAccessToken = token;
    Cesium.Camera.DEFAULT_VIEW_RECTANGLE = Cesium.Rectangle.fromDegrees(89.5, 20.4, 110.4, 61.2);
    window.viewer = new Cesium.Viewer('earth', {
      animation: false,
      timeline: false,
      infoBox: false,
      geocoder: false,
      homeButton: false,
      sceneModePicker: false,
      baseLayerPicker: false,
      na vigationHelpButton: false,
      fullscreenButton: false,
      selectionIndicator: false,
      shouldAnimate: false,
      contextOptions: {
        webgl: {
          powerPreference: "high-performance",
          preserveDrawingBuffer: false
        }
      }
    });
    let utc = Cesium.JulianDate.fromDate(new Date('2026/05/02 15:00:00'));
    addModel();
    flyTo();
};

3. 加载 3DTiles 模型并获取基准坐标

加载本案例中的古建筑 3DTiles 瓦片，提取模型包围球中心点的经纬度，将其保存为基准坐标，后续所有偏移调节都基于该坐标进行计算。

复制代码const addModel = async () => {
    try {
        const tileset = await Cesium.Cesium3DTileset.fromUrl(
            'YOUR_3D_TILES_URL / tileset.json',
            {
                maximumScreenSpaceError: 48,
                maximumSimultaneousTileLoads: 16,
                preloadAncestors: false,
                preloadSiblings: true,
                maximumMemoryUsage: 512,
                skipLevelOfDetail: true,
                baseScreenSpaceError: 1024
            }
        );
        window.tileset = window.viewer.scene.primitives.add(tileset);
        const cartographic = Cesium.Cartographic.fromCartesian(
          window.tileset.boundingSphere.center
        );
        longitude.value = Cesium.Math.toDegrees(cartographic.longitude);
        latitude.value = Cesium.Math.toDegrees(cartographic.latitude);
        params.value = {
          tx: longitude.value,
          ty: latitude.value,
          tz: cartographic.height,
          rx: 0,
          ry: 0,
          rz: 0
        };
        changeModel();
    } catch (err) {
        console.error('3D Tiles 加载失败', err);
    }
};

4. 核心：矩阵合成方法

根据当前面板参数，分别生成绕 XYZ 轴的旋转矩阵，再结合经纬度与离地高度合成最终的变换矩阵——这是整个案例最关键的环节。

复制代码    const update3dtilesMaxtrix = () => {
        let mx = Cesium.Matrix3.fromRotationX(Cesium.Math.toRadians(params.value.rx));
        let my = Cesium.Matrix3.fromRotationY(Cesium.Math.toRadians(params.value.ry));
        let mz = Cesium.Matrix3.fromRotationZ(Cesium.Math.toRadians(params.value.rz));
        let rotationX = Cesium.Matrix4.fromRotationTranslation(mx);
        let rotationY = Cesium.Matrix4.fromRotationTranslation(my);
        let rotationZ = Cesium.Matrix4.fromRotationTranslation(mz);
        let position = Cesium.Cartesian3.fromDegrees(params.value.tx, params.value.ty, heightVal.value);
        let m = Cesium.Transforms.eastNorthUpToFixedFrame(position);
        Cesium.Matrix4.multiply(m, rotationX, m);
        Cesium.Matrix4.multiply(m, rotationY, m);
        Cesium.Matrix4.multiply(m, rotationZ, m);
        return m;
    };

5. 参数监听与模型实时更新

监听输入框的数值变化，实时更新偏移量与旋转角度，然后调用矩阵合成方法，即时刷新模型姿态。其中经纬度偏移添加了阻尼系数，避免幅度过大导致模型飞离视野。

复制代码const changeModel = () => {
    params.value.rx = rxVal.value;
    params.value.ry = ryVal.value;
    params.value.rz = rzVal.value;
    params.value.tx = longitude.value + tLon.value / 500;
    params.value.ty = latitude.value + tLat.value / 500;
    window.tileset._root.transform = update3dtilesMaxtrix();
};

const changeHeight = () => {
   const cartographic = Cesium.Cartographic.fromCartesian(
     window.tileset.boundingSphere.center
   );
   const surface = Cesium.Cartesian3.fromRadians(
     cartographic.longitude,
     cartographic.latitude
   );
   const offset = Cesium.Cartesian3.fromRadians(
     cartographic.longitude,
     cartographic.latitude,
     params.value.tz
   );
   const translation = Cesium.Cartesian3.subtract(offset, surface, new Cesium.Cartesian3());
   window.tileset.modelMatrix = Cesium.Matrix4.fromTranslation(translation);
   update3dtilesMaxtrix();
};

6. 辅助功能方法

提供参数重置与相机复位两个辅助函数，方便开发者快速恢复初始状态。

复制代码const restart = () => {
  heightVal.value = 0;
  rxVal.value = 0;
  ryVal.value = 0;
  rzVal.value = 0
  tLon.value = 0
  tLat.value = 0
  changeModel();
};

const flyTo = () => {
  window.viewer.camera.flyTo({
    destination: Cesium.Cartesian3.fromDegrees(121.43908371916447, 31.349189256570035, 2.5532527089816814),
    orientation: {
      heading: Cesium.Math.toRadians(25.51463348115896),
      pitch: Cesium.Math.toRadians(6.338469775354732),
      roll: Cesium.Math.toRadians(359.99999787825675)
    },
    duration: 6
  });
};

CSS 样式代码

复制代码* {
    margin: 0;
    padding: 0;
}
.main {
    width: 100%;
    height: 100vh;
    position: relative;
}
.content {
    width: 100%;
    height: 100%;
    position: relative;
    z-index: 1;
}
.map-control {
    width: 300px;
    height: calc(100vh - 60px);
    position: absolute;
    right: 20px;
    top: 20px;
    z-index: 2;
    display: flex;
    flex-direction: column;
    justify-content: start;
    align-items: start;
    box-sizing: border-box;
}
.map-btn {
    width: 100%;
    display: flex;
    justify-content: end;
    align-items: center;
}
.model-black {
    width: 100%;
    flex: 1;
    min-height: 0;
    margin-top: 30px;
    background-color: rgba(31, 31, 31, 0.8);
    box-sizing: border-box;
    padding: 10px;
}
.model-tt {
    width: 100%;
    font-size: 18px;
    color: #FFF;
    height: 50px;
    line-height: 50px;
    box-sizing: border-box;
    padding-left: 14px;
}
.model-row-tt {
    width: 100%;
    color: #FFF;
    margin-top: 20px;
    font-size: 16px;
    padding-left: 14px;
    box-sizing: border-box;
}
.model-number-input {
    margin-left: 14px;
    margin-top: 14px;
}
