在5G通信技术演进过程中，载波聚合技术早已不是新鲜事物，它成为提升数据传输速率的关键手段。其中，Band1+Band3频段组合是最主流、覆盖范围最广的方案之一。这一组合不仅被欧洲、亚洲、澳洲等全球20多家主流运营商大规模部署，更在国内4G/5G NSA组网中扮演着标配角色。值得注意的是，在B1+B3基础上兼容Band66频段，便能实现“一颗芯片、三频联动”的广域覆盖能力，堪称射频前端的核心解决方案。
▸ Band1频段：TX 1920-1980MHz / RX 2110-2170MHz（支持B66RX 2110-2200 MHz）
▸ Band3频段：TX 1710-1785MHz / RX 1805-1880MHz
B1+B3+B66四工器作为这套方案的核心器件，必须在极小的空间内集成4个高性能滤波器，同时满足苛刻的插入损耗、交叉隔离度和功率容量要求。设计难度之大，使得这颗器件长期由国际巨头垄断，也成为国产滤波器厂商必须攻克的技术难题。
小型化演进趋势与业界现状：“做小”易，“做强”难

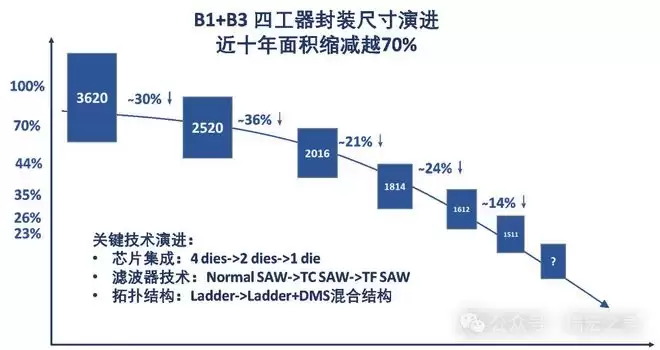

智能手机越来越轻薄、全面屏化，内部功能模块却不断增多，射频前端那点空间可以说是寸土寸金。SAW滤波器作为射频前端中数量最多的器件——一部5G手机通常需要30到50颗——其尺寸直接决定了整个射频模组的占位面积。因此，小型化不再是锦上添花，而是实实在在的行业刚需。每一代封装尺寸的缩小，都意味着单位面积能容纳更多滤波器，这是实现5G全频段覆盖、多载波聚合的物理基础。不过，小型化从来不是简单的“等比例缩放”，它是在芯片面积、功率容量和电性能之间寻求极致平衡的系统工程。
现在来看看市场格局。全球SAW滤波器市场基本由日美企业主导，他们拿下了全球高端B1+B3四工器90%以上的份额。截至2025年，Qualcomm RF360实现了1.6×1.2mm（1612）封装B1+B3四工器的量产，这已是业内最小量产规格。
要把B1+B3四工器做到1612封装，且性能不缩水，需要攻克三大技术难关。
▸ 产品尺寸与功率容量的矛盾：芯片面积缩小，意味着IDT叉指电极的有效布线面积大幅减小。要么牺牲谐振器的电容，要么减少级联数量，结果都是单位面积的电流密度显著增大。同时，封装和芯片小型化后，散热面积也骤减。在高功率下，更容易发生功率烧毁，直接威胁器件可靠性。实际上，SAW滤波器的功率烧毁是声迁移、热效应与电效应三者相互耦合、共同作用的结果，呈现出非线性加速特征，需要从三个维度全面优化，并结合具体的烧毁模式进行差异化设计。

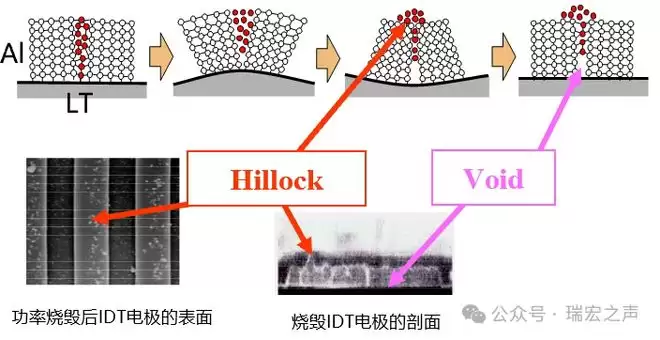

声迁移：机械应力驱动下电极材料的渐进式质量再分布，声学叉指形成凸起和空洞。

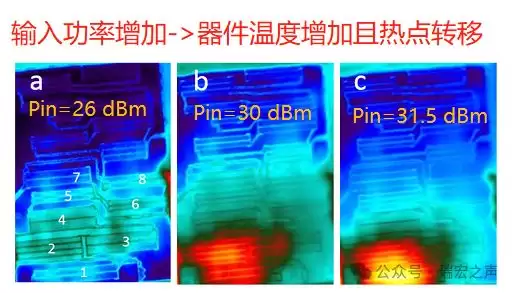

热效应：温度-频率正反馈导致的频率偏移甚至热失控。
电效应：电场强度突破介质击穿阈值时突发性放电灾难。
▸ 产品尺寸与插损的矛盾：小型化后，电极电容和声波路径受限，往往导致插入损耗增大。插损恶化带来的连锁反应可不容小觑：对接收通路来说，会降低接收灵敏度，造成信号不稳、网速下降；对发射通路而言，则会削弱上行发射功率、增加整机功耗与发热，同时提升射频器件长期工作的失效风险。所以说，小型化必须与低插损同步实现，这对材料、工艺和产品设计提出了极高的要求。
▸ 四路信号交叉隔离度挑战：四工器内部集成了4个滤波器，而且B1/B3/B66频段间距较窄。小型化后，各通道间的电磁寄生耦合增强。发射通道与接收通道之间需要保持>55dB的隔离度。在更小的芯片面积内实现这一指标，对电磁屏蔽和接地设计是极大的挑战。
瑞宏发布：业界最小尺寸B1+B3+B66四工器，做小做强
面对上述三大技术难关，瑞宏团队经过多年攻关，成功推出了TF-SAW高性能B1+B3+B66四工器。芯片尺寸仅为1309（1.3×0.9mm）——这是目前业界最小的四工器芯片尺寸，可兼容1612和1511两种封装。更难得的是，该芯片在85°C高温条件下，破坏功率达到了35dBm，相比5G手机常规发射功率留有足够的安全裕量，打破了“越小越不耐功率”的行业困境。
三大突破，重新定义“小而强”
突破一：业界最小芯片尺寸1309——兼容1612/1511两种封装
瑞宏B1+B3+B66四工器的芯片尺寸仅为1309（1.3mm×0.9mm），这是目前业界最小的四工器芯片尺寸。这颗芯片可以兼容两种封装尺寸：1612（1.6mm×1.2mm）是B1+B3+B66四工器最主流的先进小型化封装尺寸；1511（1.5mm×1.1mm）则突破了1612，成为业界最小的四工器封装尺寸。而且1511的Pin脚兼容1612焊盘，客户可以灵活选择两种封装方案。国产四工器首次在最小封装规格上，实现了与国际巨头并跑甚至跨越。
突破二：85°C破坏功率35dBm，高可靠性保障

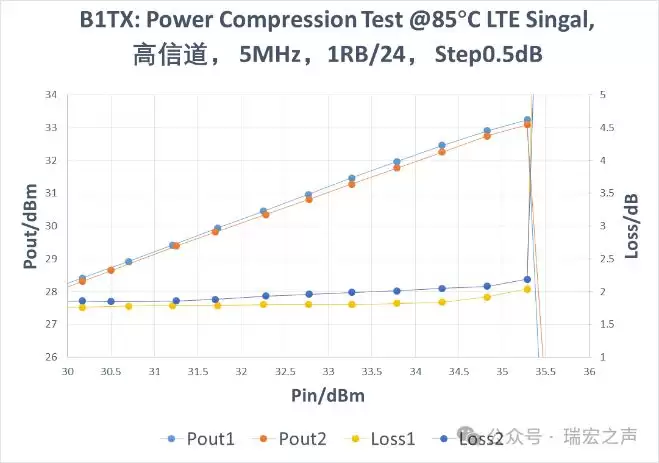

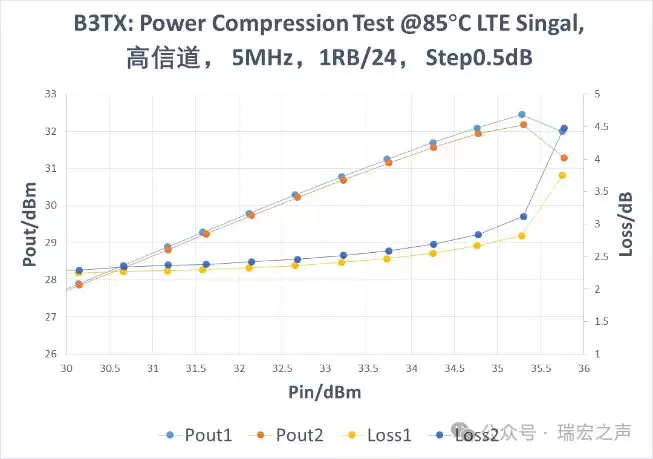

瑞宏B1+B3+B66四工器在85°C高温条件下，破坏功率达到了35dBm。这意味着长时间高功率发射，器件依然能稳定可靠地工作。这一功率指标，是在业界最小芯片尺寸1309上实现的，尤为难得。在射频滤波器的设计中，小型化与功率通常是一对矛盾体——芯片面积越小，IDT单位面积承受的功率密度就越大，高温下的声迁移和热聚集效应会显著增强，功率容量往往随之下降。
瑞宏通过三项关键技术打破了“越小越不耐功率”的规律：第一，采用Cu掺杂Al电极、Ti底层诱导和叠层电极结构，提高晶粒织构质量，减少大角度晶界比例，从而提升功率容量；第二，优化系统散热路径，实现从芯片到封装底部的低热阻传导通道；第三，在声学设计上借助功率仿真和烧毁模式分析，针对性优化谐振器频率和电容，在电性能和功率之间找到平衡。
突破三：S参数性能对标国际一线
在高功率高可靠性的基础上，借助瑞宏自主开发的产品设计平台，完成了从声学建模、电磁仿真到多物理场耦合分析的全链路优化设计。经测试验证，瑞宏B1+B3+B66四工器在插入损耗、隔离度、带外抑制、温漂系数等核心指标上，均达到了与Qualcomm RF360 1612同级产品的水准。

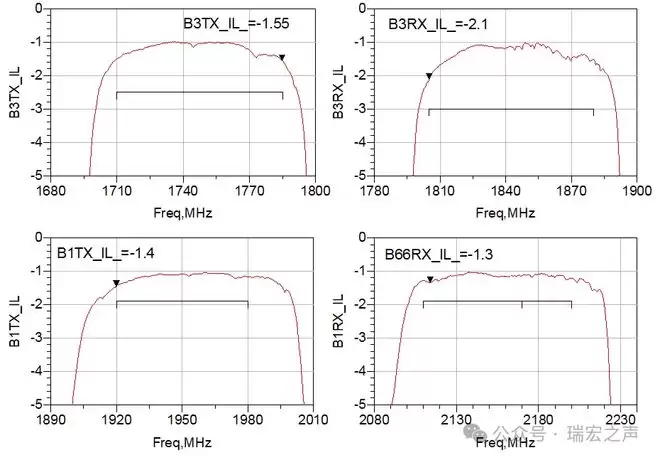

▸ 低插损：1.55dB@1710-1785MHz，2.1dB@1805-1880MHz，1.4dB@1920-1980MHz，1.3dB@2110-2200MHz

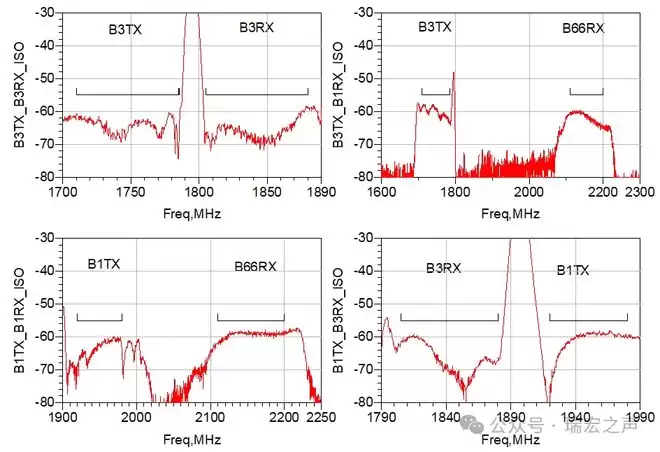

▸ 高隔离：各端口隔离度>55dB
▸ 优异温漂：温漂系数~-10ppm/°C
▸ 高抑制：带外抑制深度满足运营商规范要求
