项目场景

在数据库设计过程中，ER图（实体-联系图）几乎是必不可少的重要工具。它能够将实体、属性及其关系直观地呈现出来，无论是手绘在纸上，还是通过软件自动生成，开发环节都离不开它。所幸如今许多工具都支持一键生成，本文将重点介绍Navicat如何快速生成并导出ER关系图，省去手动绘图的繁琐步骤。

工具版本

本文以Navicat Premium 12为例，其他版本的按钮位置可能略有不同，但整体操作思路是相通的。

主要步骤

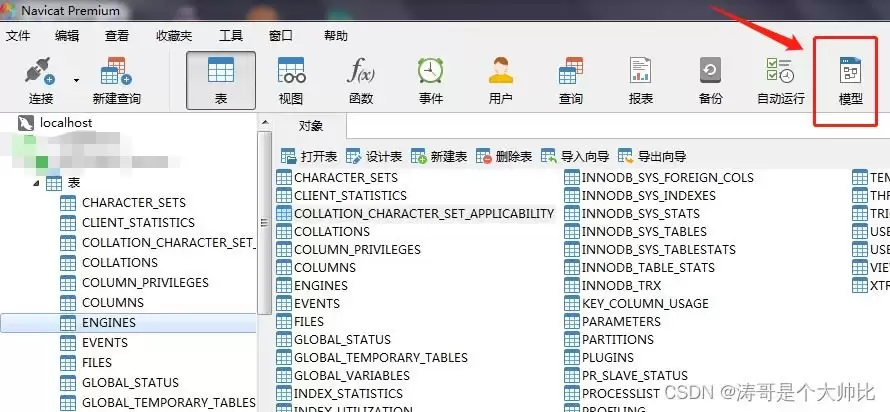

1. 首先打开软件，进入主界面，点击“模型”

2. 新建一个模型

3. 导入需要的表

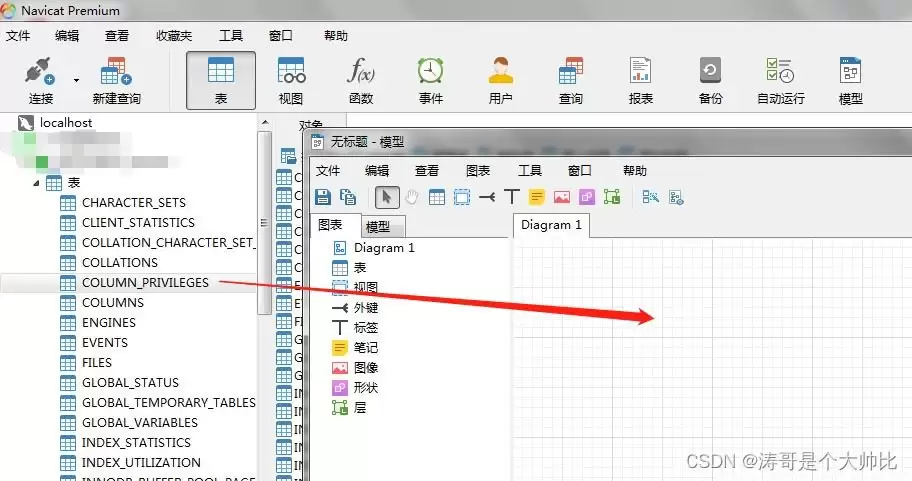

导入方式非常灵活。你可以直接将表名拖拽到模型面板中，或者更省事的方法是右键选择“逆向表到模型”——这样可以免去手动创建模型的步骤。

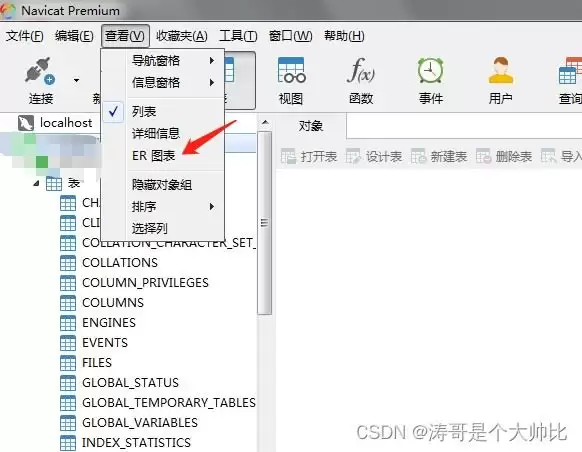

不少用户发现每次添加一张表都需要等待较长时间，其实有一个高效技巧：一次性加载所有表的ER图。点击“查看”菜单，默认选中的是“列表”，因此看到的是数据表列表形式。只要切换到“ER图表”，就能立即生成整个数据库的ER关系图。首次生成会耗费一些时间，但后续即可一劳永逸。

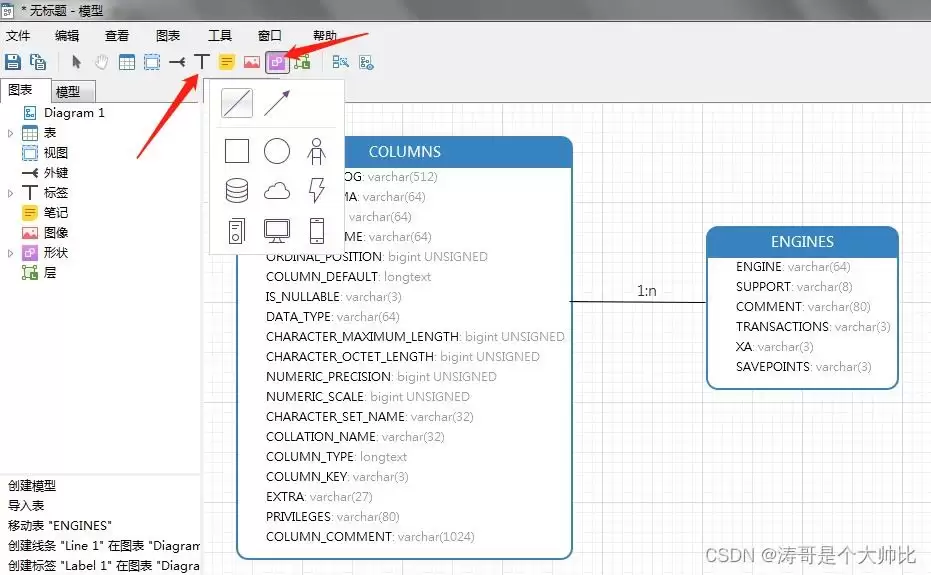

4. 设计外链关系

在生成的ER图上，外键关系会自动显示，并附带符号标识：

• m:n 表示多对多
• 1:n 表示一对多
• n:1 表示多对一
• m 和 n 都表示多，按习惯左边显示的用 m 表示

5. 保存后导出

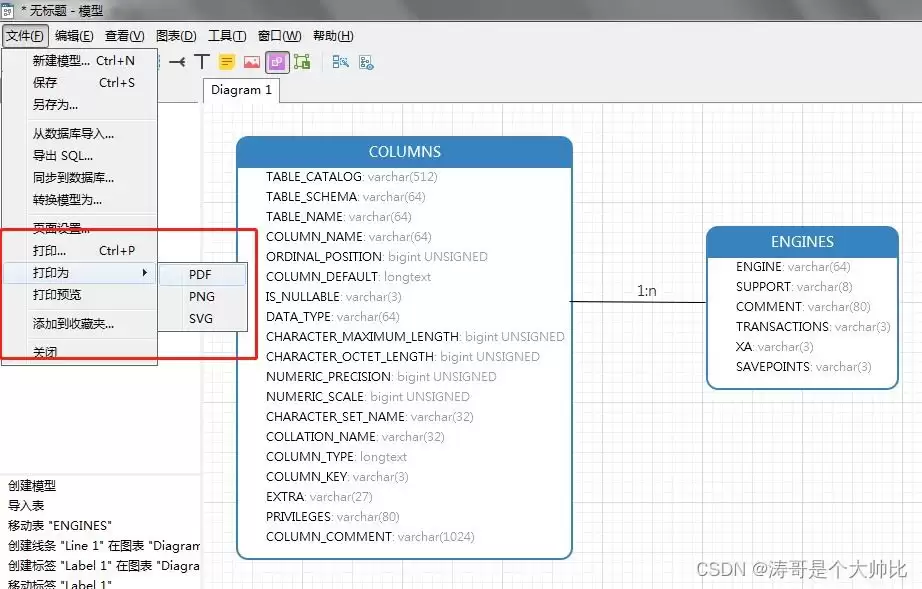

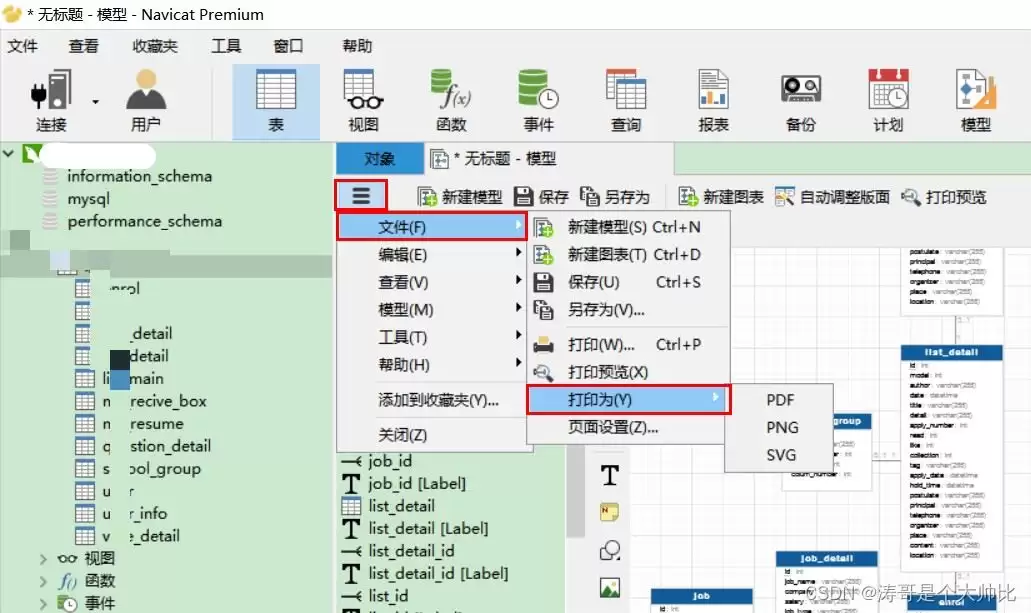

模型保存完毕后即可导出。不同版本的导出按钮位置可能不同，通常可以在菜单栏或右键菜单中找到“导出”选项，按需选择图片格式即可。

总结

以上就是Navicat生成ER关系图并导出的完整流程。操作本身并不复杂，关键步骤在于第三步——一次性加载所有表能够大幅提升效率。动手试一试，很快就能掌握。
