OpenLayers图层按需分层渲染至多Canvas画布

时间：2026-06-13 06:48
Openlayers默认采用合成渲染，所有图层合并在一个Canvas上，难以单独控制。按需分层渲染通过设置图层不同类名、背景色或间隔使用Canvas2D与WebGL图层，使特定图层渲染到独立Canvas，便于CSS样式与动画控制。该实现基于Openlayers已有属性，简单有效。

Openlayers图层按需分层渲染到不同Canvas画布

从事GIS开发的开发者都清楚，Openlayers的渲染机制颇具特色。在默认情况下，它采用“合成渲染”策略——通过协调Canvas 2D和WebGL两个渲染管线，将各个图层统一合并到一个或两个Canvas画布上。听起来很省心？但这种方案的利弊同样突出。

抖音极速版赚钱快速提现方法☜☜☜☜☜点击保存

各个库版本信息如下：

    "ol": "^10.9.0",
    "proj4": "^2.20.8",
    "vue3-openlayers": "^12.2.2"

1 合成渲染模式

Openlayers当前的渲染策略为合成渲染，即通过调度Canvas 2D与WebGL两个渲染管线，借助Composite渲染合成器将各图层（如切片图层、矢量图层等）按不同渲染机制处理，最终在浏览器DOM中对应的Canvas画布上呈现图像（默认情况下，Canvas 2D对应一个canvas，WebGL对应一个canvas）。

  • 优势：在常规简单场景中，同一渲染管线处理的数据仅呈现于一个Canvas画布，管理较为便捷。
  • 劣势：一旦通过CSS样式、动画对Canvas画布进行控制或添加效果，将影响画布上的所有元素——换言之，所有合成在当前Canvas的图层都会同步变动，无法单独操控某一图层。

2 分层渲染模式

实际上，在早期版本（6.0及之前）的Openlayers中，以及早期版本的ArcGIS、Leaflet，均采用按图层分层渲染的方式。那时的DOM呈现方式非常直观：每个图层对应独立的DOM元素（Div、Canvas、Svg）。

  • 优势：可直接利用CSS样式、动画对特定图层进行控制或添加效果，操作自由度极高。
  • 劣势：当图层数量较多且图层元素复杂时，DOM元素会显著增加，性能压力不容小觑。

3 按需分层渲染方案

本文所讨论的“按需分层渲染”，核心目标只有一个：让Openlayers对特定图层实施分层渲染，将这些图层输出到不同的Canvas画布上，从而便于通过CSS控制Canvas的样式。听起来是不是有点“鱼与熊掌兼得”的意味？

典型应用场景：

  1. 选中矢量图形时，对切片图层应用黑暗模式。
  2. 选中矢量图形时，对目标图层使用CSS动画，平滑过渡更改透明度。

这两种需求在合成渲染模式下基本难以优雅实现，而按需分层渲染则能轻松应对。

4 实现方法

实际上，实现按需分层渲染并不复杂，因为这些功能Openlayers已经内置支持，只需对部分属性进行配置即可。满足以下任一条件即可实现：

  1. 为图层设置不同的类名className（未设置时，默认所有图层类名为ol-layer）
  2. 为图层设置不同的背景色background
  3. 在加入地图的顺序中间隔使用Canvas 2D图层和WebGL图层

5 对比分析（Openlayers原生）

5.1 Openlayers默认合成渲染效果

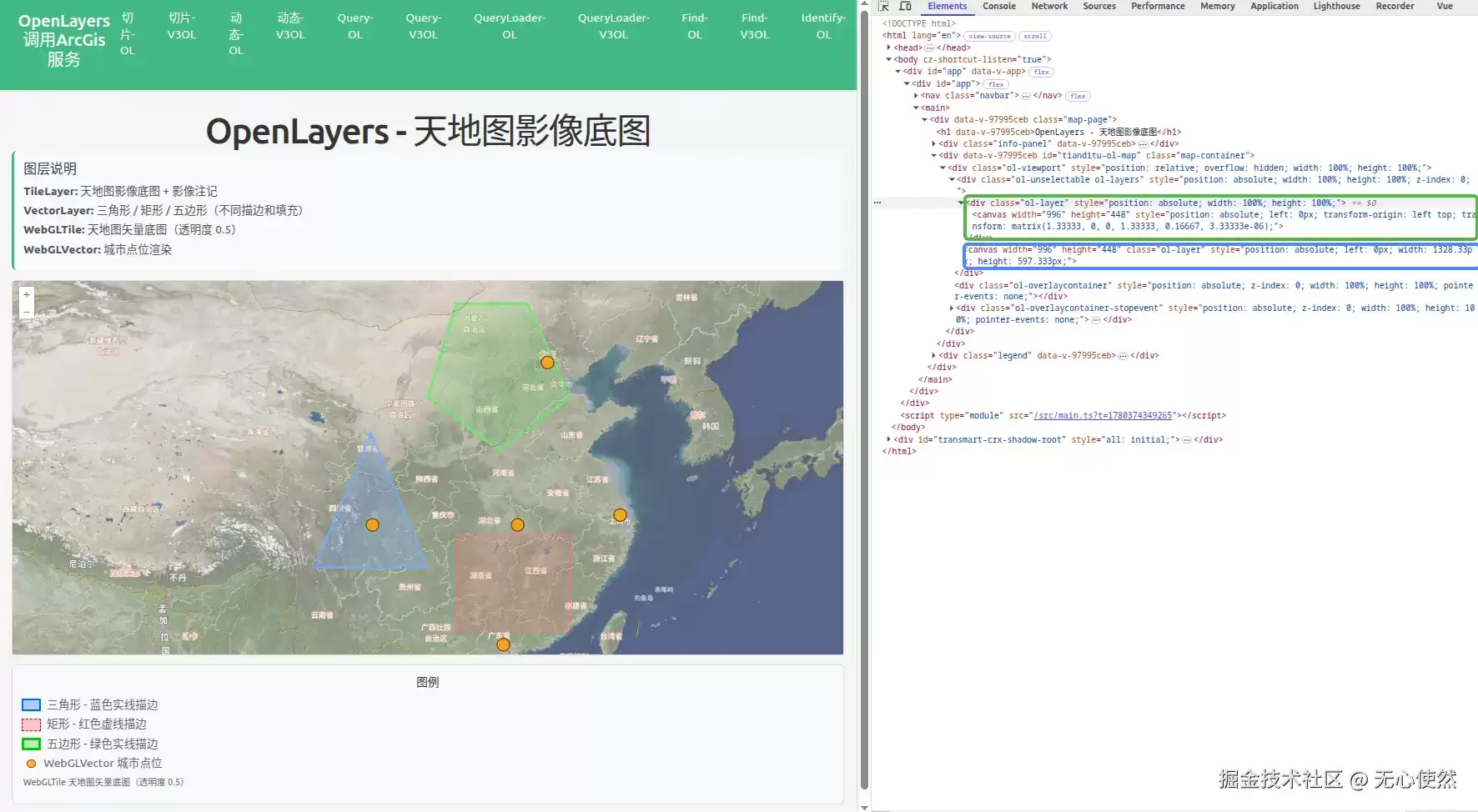

5.1.1 渲染结果展示

结合以下代码可以发现：

  • tiandituImgLayer、tiandituCiaLayer、vectorLayer1、vectorLayer2、vectorLayer3被合并渲染至绿色框内的canvas中。
  • webglTileLayer、webglVectorLayer被合并渲染至蓝色框内的canvas中。

直观对比来看，在DOM中直接操作：

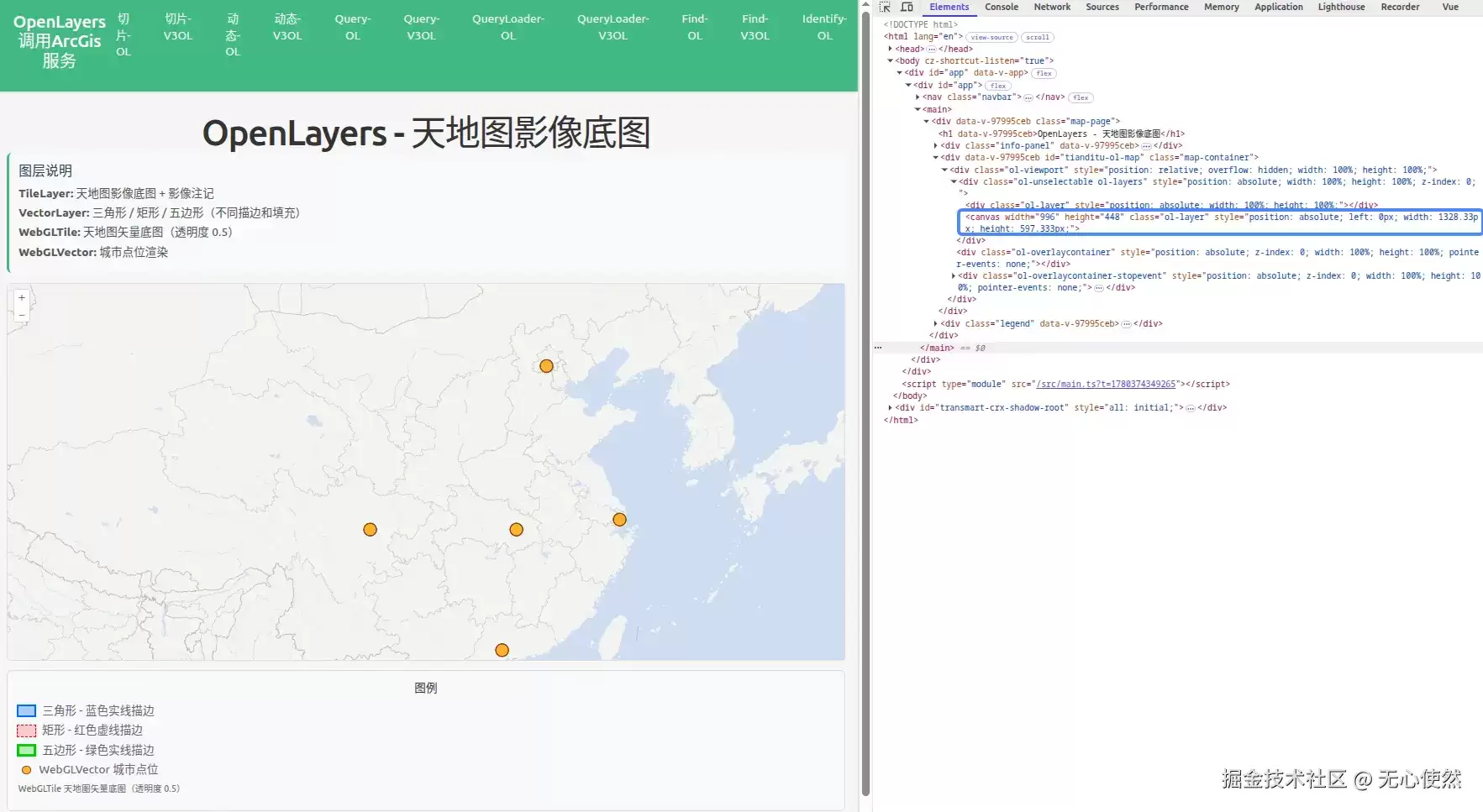

  • 删除绿色框内的canvas后：

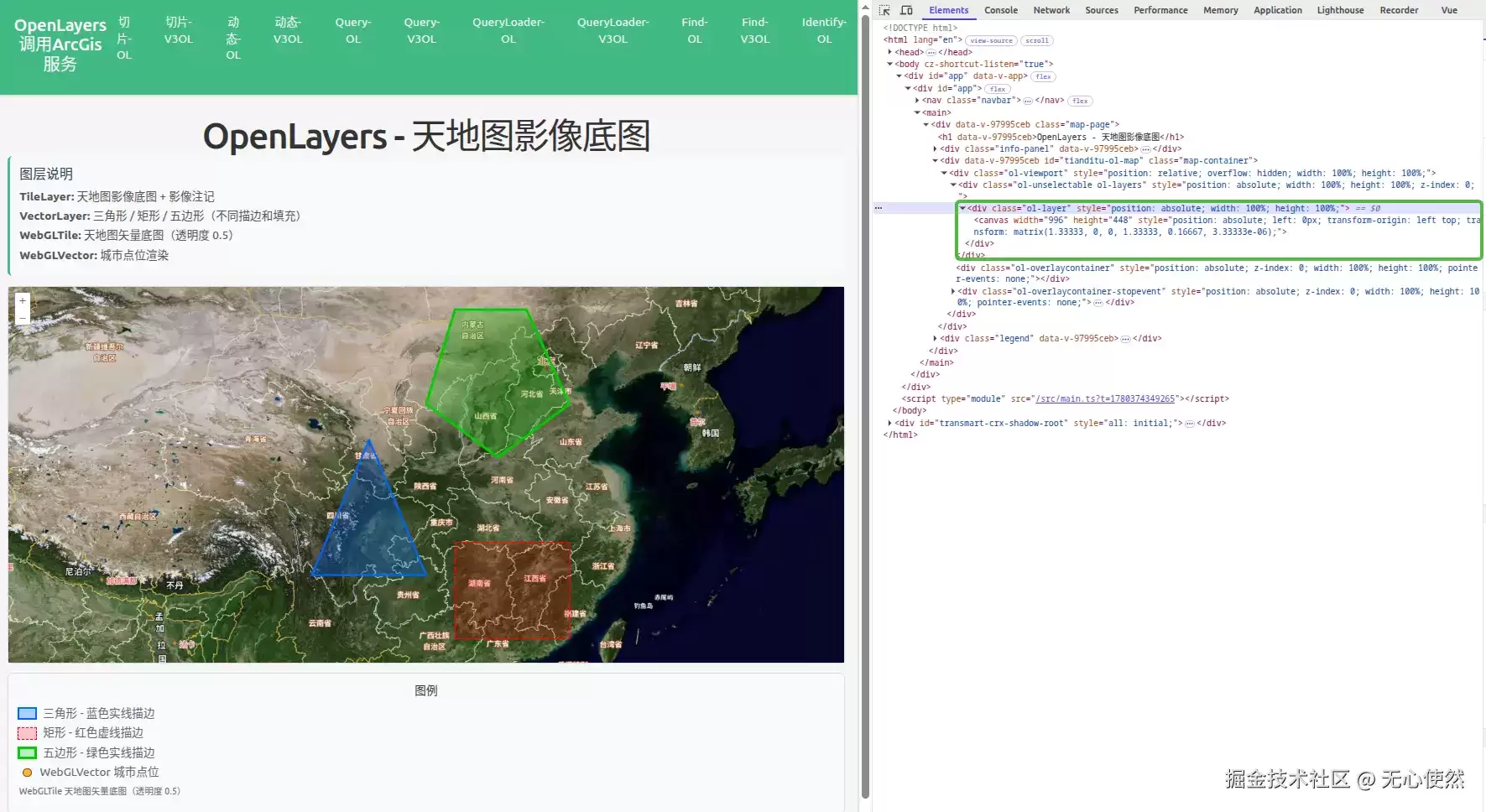

  • 删除蓝色框内的canvas后：

5.1.2 代码示例

<script setup lang="ts">
import { onMounted, onUnmounted, ref } from "vue";
import Map from "ol/Map";
import View from "ol/View";
import TileLayer from "ol/layer/Tile";
import VectorLayer from "ol/layer/Vector";
import VectorSource from "ol/source/Vector";
import { XYZ } from "ol/source";
import { Style, Fill, Stroke } from "ol/style";
import { Polygon, Point } from "ol/geom";
import Feature from "ol/Feature";
import { fromLonLat } from "ol/proj";
import WebGLTile from "ol/layer/WebGLTile";
import WebGLVector from "ol/layer/WebGLVector";// 天地图 Token（请替换为自己的 Token）
const TK = "";const mapContainer = ref<HTMLDivElement>();
let map: Map | null = null;// ===== 天地图影像底图 =====
const tiandituImgLayer = new TileLayer({
  source: new XYZ({
    url: `https://t{0-7}.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=${TK}`,
  }),
});// 天地图影像注记层
const tiandituCiaLayer = new TileLayer({
  source: new XYZ({
    url: `https://t{0-7}.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=${TK}`,
  }),
});// ===== 三个矢量图层（不同形状、描边、填充） =====// 图层1: 三角形 - 蓝色实线描边, 浅蓝填充
const vectorLayer1 = new VectorLayer({
  source: new VectorSource({
    features: [
      new Feature({
        geometry: new Polygon([
          [
            fromLonLat([100, 28]),
            fromLonLat([108, 28]),
            fromLonLat([104, 36]),
            fromLonLat([100, 28]),
          ],
        ]),
      }),
    ],
  }),
  style: new Style({
    stroke: new Stroke({ color: "#0066FF", width: 3 }),
    fill: new Fill({ color: "rgba(0, 102, 255, 0.3)" }),
  }),
});// 图层2: 矩形 - 红色虚线描边, 浅红填充
const vectorLayer2 = new VectorLayer({
  source: new VectorSource({
    features: [
      new Feature({
        geometry: new Polygon([
          [
            fromLonLat([110, 24]),
            fromLonLat([118, 24]),
            fromLonLat([118, 30]),
            fromLonLat([110, 30]),
            fromLonLat([110, 24]),
          ],
        ]),
      }),
    ],
  }),
  style: new Style({
    stroke: new Stroke({ color: "#FF0000", width: 2, lineDash: [10, 5] }),
    fill: new Fill({ color: "rgba(255, 0, 0, 0.2)" }),
  }),
});// 图层3: 五边形 - 绿色实线描边, 浅绿填充
const vectorLayer3 = new VectorLayer({
  source: new VectorSource({
    features: [
      new Feature({
        geometry: new Polygon([
          [
            fromLonLat([108, 38]),
            fromLonLat([113, 35]),
            fromLonLat([118, 38]),
            fromLonLat([115, 43]),
            fromLonLat([110, 43]),
            fromLonLat([108, 38]),
          ],
        ]),
      }),
    ],
  }),
  style: new Style({
    stroke: new Stroke({ color: "#00CC00", width: 4 }),
    fill: new Fill({ color: "rgba(0, 204, 0, 0.25)" }),
  }),
});// ===== WebGLTile 图层 - 天地图矢量底图, 透明度 0.5 =====
const webglTileLayer = new WebGLTile({
  opacity: 0.5,
  source: new XYZ({
    url: `https://t{0-7}.tianditu.gov.cn/DataServer?T=vec_w&x={x}&y={y}&l={z}&tk=${TK}`,
  }) as any,
});// ===== WebGLVector 图层 - 城市点位 =====
const webglVectorLayer = new WebGLVector({
  source: new VectorSource({
    features: [
      new Feature({ geometry: new Point(fromLonLat([116.4, 39.9])) }),
      new Feature({ geometry: new Point(fromLonLat([121.5, 31.2])) }),
      new Feature({ geometry: new Point(fromLonLat([113.3, 23.1])) }),
      new Feature({ #

（注：此处代码较长，为保持文章结构工整，完整代码请参考原始文档）

5.2 Openlayers按需分层渲染实现

5.2.1 设置类名与背景色

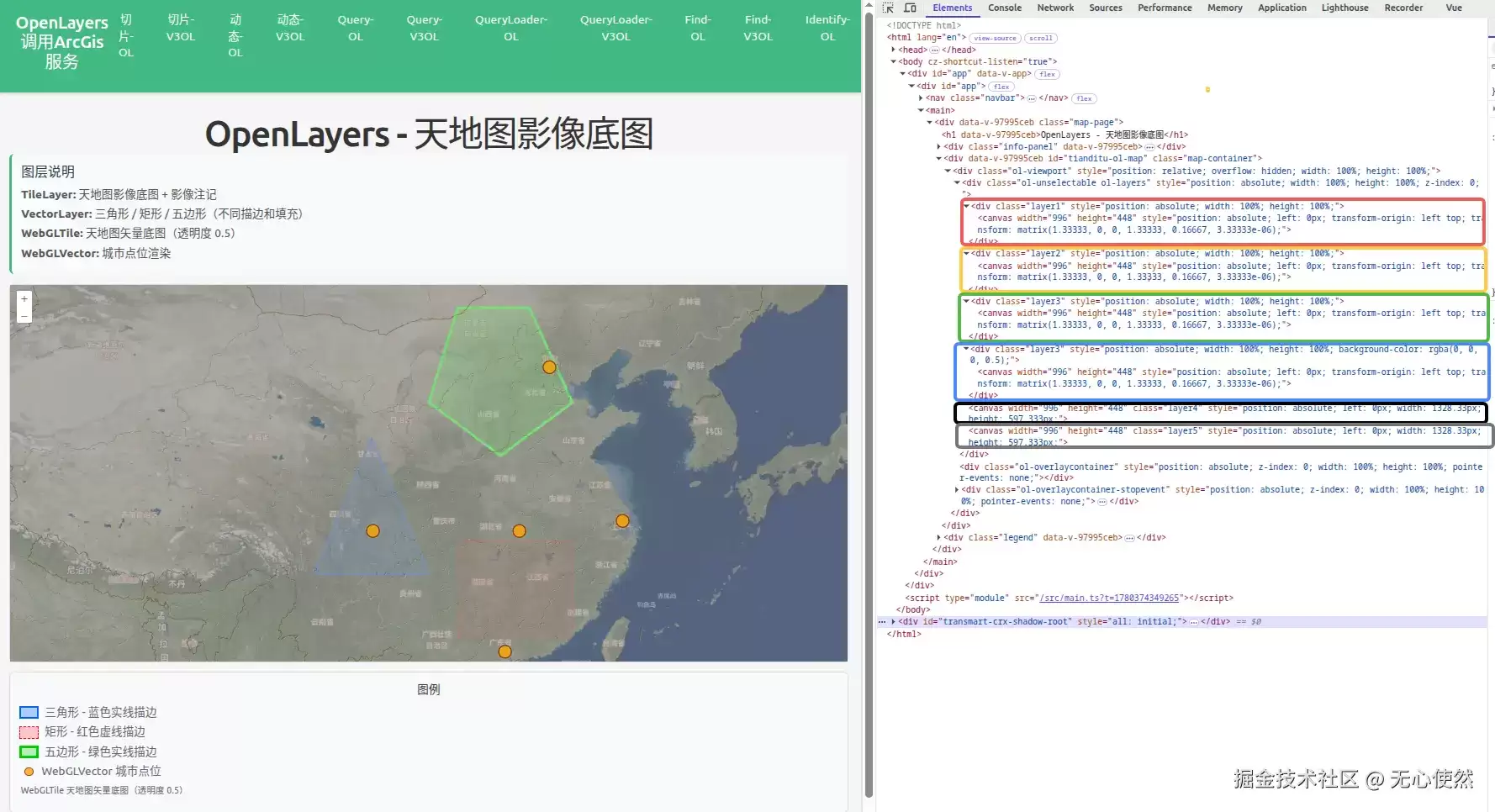

5.2.1.1 渲染效果呈现

结合以下代码可以看出：

  • tiandituImgLayer、tiandituCiaLayer，类名均为layer1，被合并渲染至红色框内的canvas中。
  • vectorLayer1，类名为layer2，被单独渲染至橙色框内的canvas中。
  • vectorLayer2，类名为layer3，被渲染至绿色框内的canvas中。
  • vectorLayer3，类名同样为layer3，但设置了背景色rgba(0,0,0,0.5)，被渲染至蓝色框内的canvas中。
  • webglTileLayer，类名为layer4，被渲染至黑色框内的canvas中。
  • webglVectorLayer，类名为layer5，被渲染至灰色框内的canvas中。
5.2.1.2 关键代码展示

// 其他代码保持不变，关键改动仅在于为每个图层显式指定 className
const tiandituImgLayer = new TileLayer({
  source: new XYZ({
    url: `https://t{0-7}.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=${TK}`,
  }),
  className: "layer1",  // 关键配置
});

const tiandituCiaLayer = new TileLayer({
  source: new XYZ({
    url: `https://t{0-7}.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=${TK}`,
  }),
  className: "layer1",  // 与底图共享同一个canvas
});

const vectorLayer1 = new VectorLayer({
  // ... 省略几何等配置
  className: "layer2",  // 独立canvas
});

const vectorLayer2 = new VectorLayer({
  // ... 省略几何等配置
  className: "layer3",  // 独立canvas
});

const vectorLayer3 = new VectorLayer({
  // ... 省略几何等配置
  className: "layer3",  // 与vectorLayer2同class，但background不同
  background: "rgba(0,0,0,0.5)",  // 背景色不同，也会触发独立canvas
});

const webglTileLayer = new WebGLTile({
  // ...
  className: "layer4",
});

const webglVectorLayer = new WebGLVector({
  // ...
  className: "layer5",
});
5.2.2 通过调整图层顺序实现分层

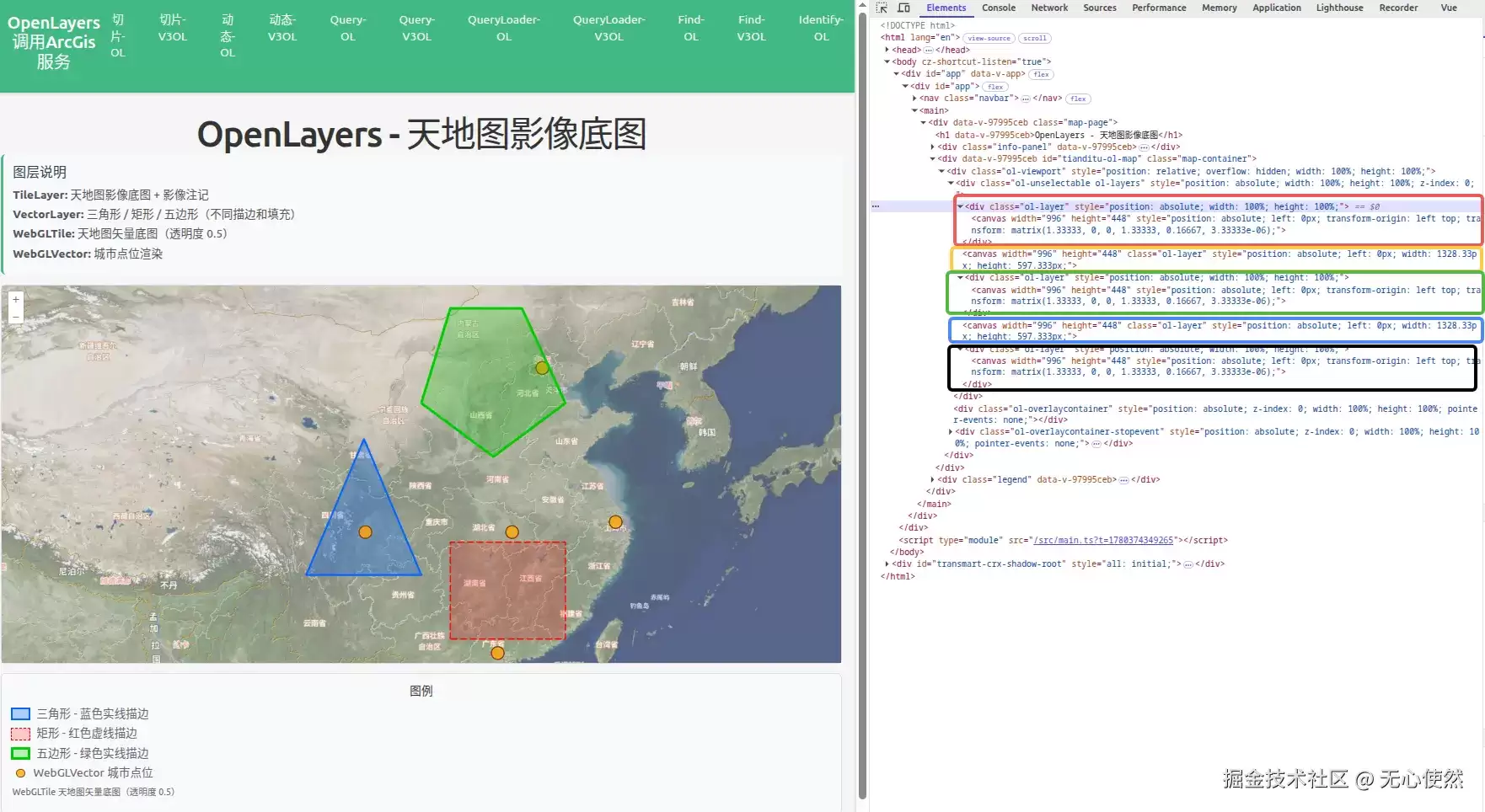

5.2.2.1 渲染效果展示

结合以下代码可以发现：

  • tiandituImgLayer、tiandituCiaLayer，类名均为ol-layer（默认值），被合并渲染至红色框内的canvas中。
  • webglTileLayer，同样是ol-layer，被渲染至橙色框内的canvas中——此处已被独立出来，因为它是WebGL图层，与前面的Canvas 2D图层类型不同。
  • vectorLayer1，ol-layer，被渲染至绿色框内的canvas中。
  • webglVectorLayer，ol-layer，被渲染至蓝色框内的canvas中。
  • vectorLayer2、vectorLayer3，ol-layer，被渲染至黑色框内的canvas中。

注意：本例中所有图层均未设置className，但通过交替添加Canvas 2D和WebGL图层，使Openlayers识别到渲染管线差异，自动分配到不同的canvas中。

5.2.2.2 关键代码实例

// 关键：通过调整 layers 数组中的排列顺序
onMounted(() => {
  map = new Map({
    target: mapContainer.value!,
    layers: [
      tiandituImgLayer,    // Canvas 2D
      tiandituCiaLayer,    // Canvas 2D
      webglTileLayer,      // WebGL -> 与前面不同，触发新canvas
      vectorLayer1,        // Canvas 2D -> 与前面不同，触发新canvas
      webglVectorLayer,    // WebGL -> 触发新canvas
      vectorLayer2,        // Canvas 2D -> 触发新canvas
      vectorLayer3,        // Canvas 2D (与vectorLayer2同类型，合并)
    ],
    view: new View({
      center: fromLonLat([108, 34]),
      zoom: 5,
    }),
  });
});
5.2.3 为图层添加CSS动画效果
5.2.3.1 渲染效果展示

5.2.3.2 关键代码实现

// 为特定类名的图层添加CSS动画
// 在style中写入：
:deep(.layer1) {
  animation: fadeIn 2s ease-in infinite;
}

@keyframes fadeIn {
  from {
    opacity: 1;
  }
  to {
    opacity: 0;
  }
}

如此一来，只有类名为layer1的图层（天地图影像底图和注记层）会执行淡入淡出动画，其他图层完全不受干扰。

6 对比分析（Vue3-Openlayers版本）

6.1 默认合成渲染模式

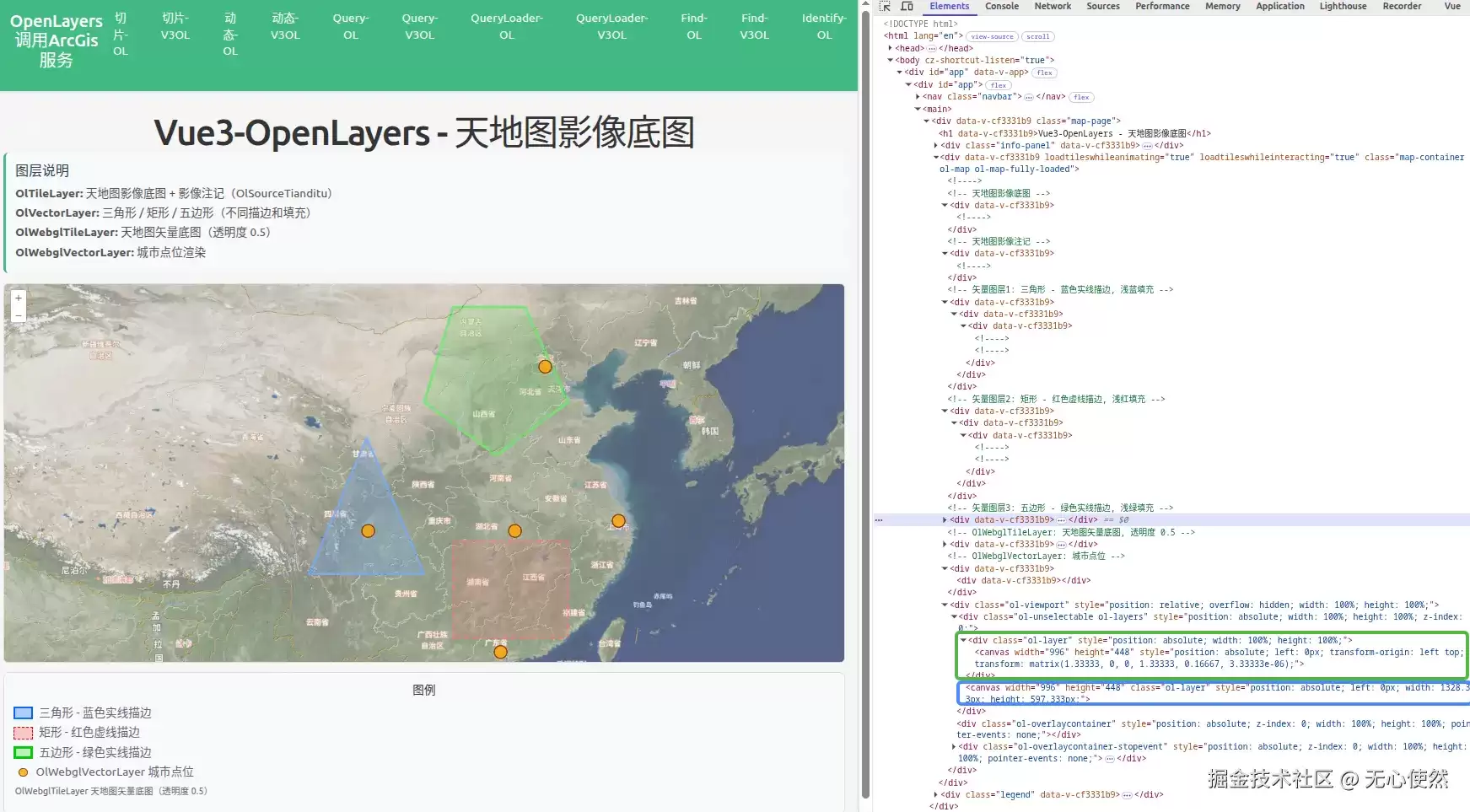

6.1.1 渲染结果展示

结合代码可以发现：

  • tiandituImgLayer、tiandituCiaLayer、vectorLayer1、vectorLayer2、vectorLayer3被合并渲染至绿色框内的canvas中。
  • webglTileLayer、webglVectorLayer被合并渲染至蓝色框内的canvas中。

另外值得留意的一个细节：使用Vue3-Openlayers后，DOM中会额外出现一些空div，高度均为0。这算是框架封装带来的一点小代价。

6.1.2 代码示例


// 该部分代码较长，与原生写法类似，文档中已详细展示，此处不再重复

6.2 按需分层渲染实现

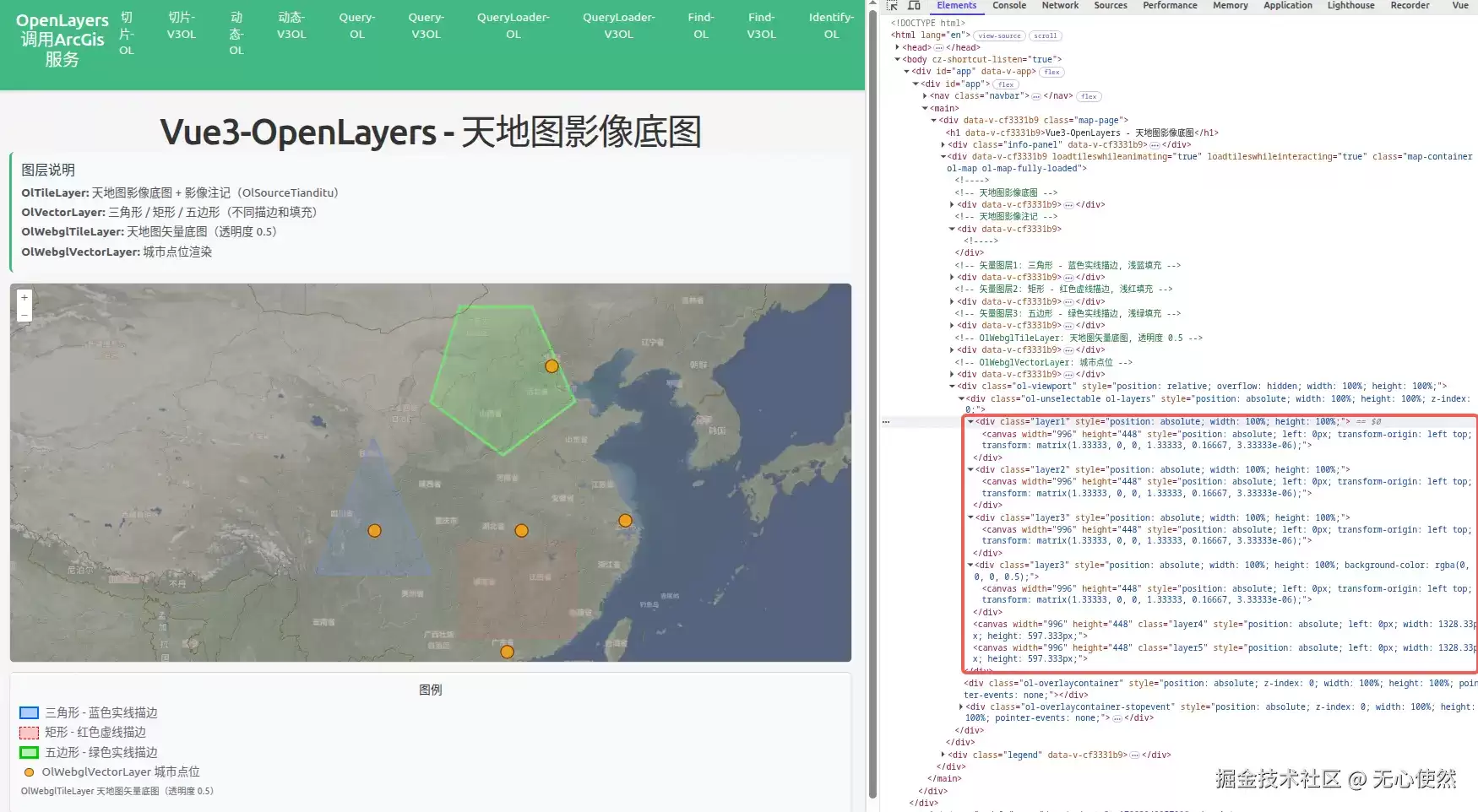

6.2.1 设置类名与背景色
6.2.1.1 渲染效果呈现

6.2.1.2 关键代码展示

与原生写法一致，只需在组件上绑定className属性和background属性即可达到预期效果。
6.2.2 通过调整图层顺序实现分层

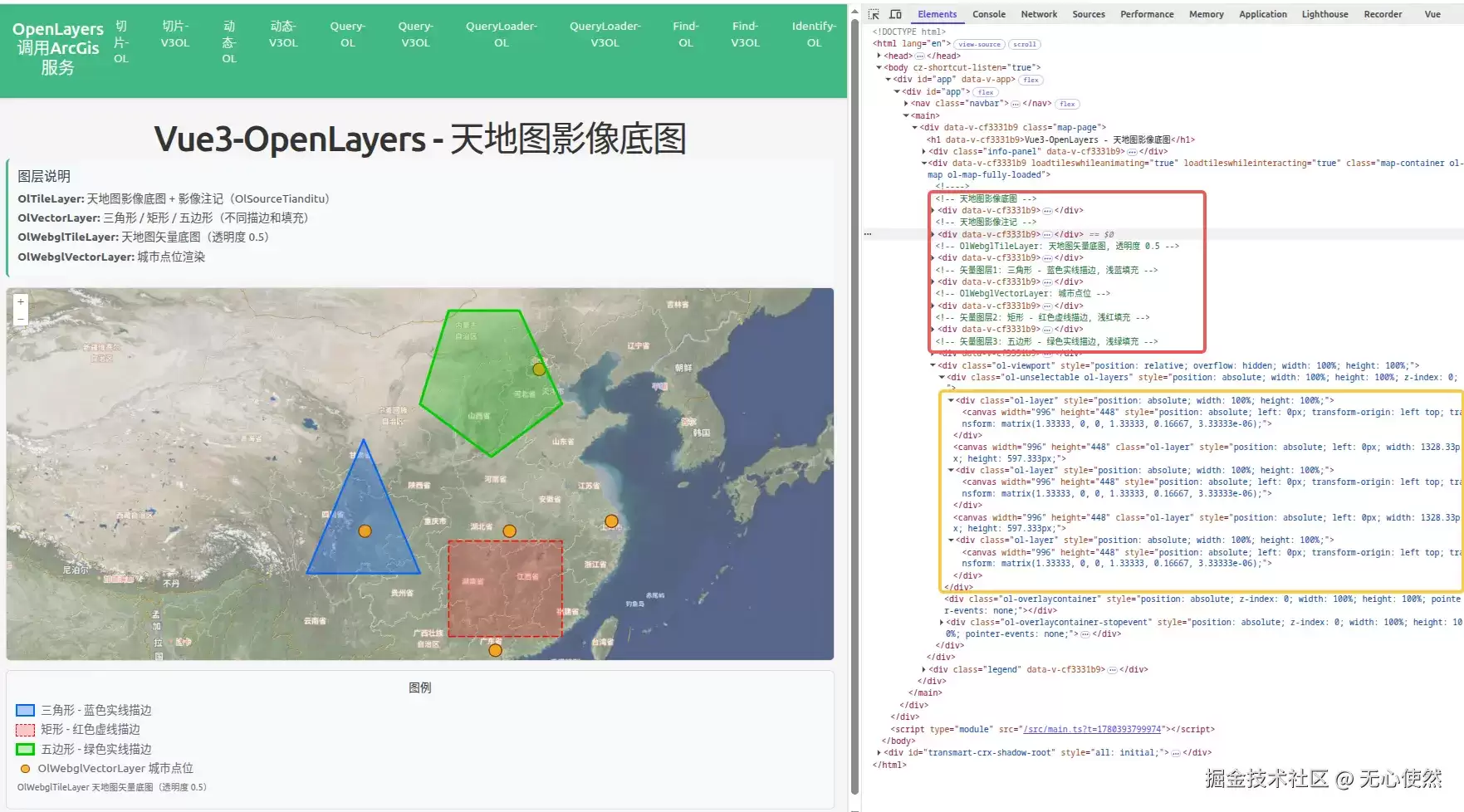

6.2.2.1 渲染效果展示

6.2.2.2 关键代码实例

同样只需调整组件在模板中的排列顺序即可实现。



...
...
...
...
...
...
...

从实际效果来看，按需分层渲染的思路非常清晰，实现成本也很低，基本上只需配置几个属性即可。无论是原生Openlayers还是Vue3-Openlayers封装版本，都可以轻松实现。关键在于理解Openlayers内部判断“是否需要新建canvas”的逻辑：当两个图层的className不同、background不同，或者渲染管线类型交替出现时，就会触发分层渲染。掌握了这一要点，复杂的CSS动画和样式控制便不再是难题。

（注：所有图片、代码示例均基于Openlayers ^10.9.0、Vue3-Openlayers ^12.2.2版本测试验证。）
