沃拉斯顿偏振器（Wollaston偏振棱镜），本质上是由两块双折射材料制成的棱镜，通过特殊光学胶合剂精密粘合而成。值得注意的是，寻常光（o光）与非寻常光（e光）出射时，相对入射光轴的偏折方向几乎呈对称分布。正因如此，沃拉斯顿偏振分束器的光束分离角度，通常可以达到同类罗雄偏振器的两倍左右。本文将重点介绍采用氟化镁（MgF₂）晶体的沃拉斯顿偏振棱镜。
一、基础结构与设计原理
想要透彻理解沃拉斯顿偏振棱镜的工作机制，首先需要掌握几个关键核心要素。
1. 晶体属性
MgF₂作为正单轴晶体，其透光波段横跨110至7000纳米，这意味着它能够覆盖从深紫外到中红外的广阔光谱范围，光学性能十分全面。
2. 结构构成

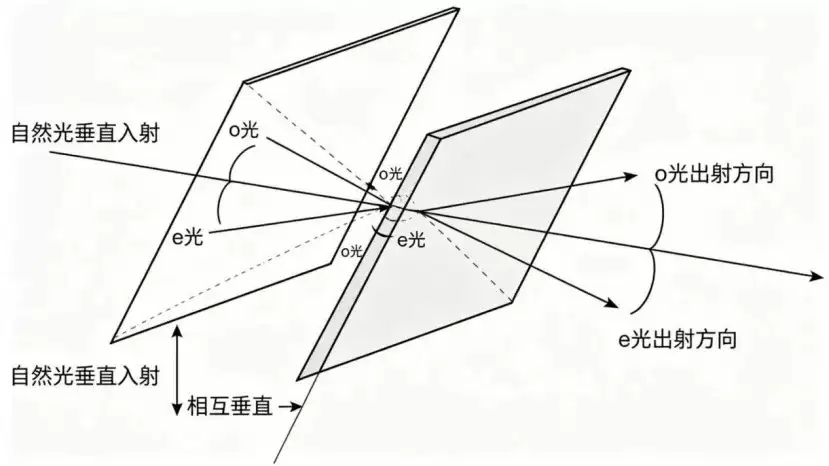

沃拉斯顿偏振棱镜的结构设计非常精巧：两块尺寸完全一致的直角MgF₂棱镜，光轴方向彼此垂直，斜面通过光胶工艺紧密贴合。当自然光垂直入射至端面时，分光过程便由此启动。
3. 分光原理
分光过程可以归纳为三个关键步骤：首先，入射光进入第一块棱镜后，被分解为o光和e光，此时两束光仍沿相同路径传播。紧接着，在两块棱镜的界面处，两束光的偏振状态发生互换，折射率随即产生突变。最后，这两束正交偏振光分别向两侧偏折，射出棱镜后完全分离，形成稳定的分光效果。
一个重要的区别在于，与洛匈棱镜相比，沃拉斯顿偏振器的两束出射光均会偏离入射光轴，这是其独特的光路特征。
4. 核心分离角公式
分离角的大小主要由棱镜顶角决定。简单来说，棱镜顶角越大，或入射光波长越短，分光夹角就相应增大。
二、关键设计参数
1. 工作波段
沃拉斯顿偏振棱镜的核心应用领域集中在深紫外波段，尤其是193、248、266、355纳米等关键激光波长，同时它也广泛应用于可见光、近红外及中红外光谱范围。
2. 双折射与分光角
以532纳米波长为例，典型的分光夹角范围在1°至5°之间。实际应用中，该角度可以通过定制棱镜顶角的方式进行灵活调整，以满足不同光路需求。
3. 光学指标
- 消光比：标准级产品可达到较高水平，精密级产品则表现更为出色。
- 损伤阈值：在1064纳米波长下性能优异，特别是在深紫外波段，具备出色的抗损伤能力。
- 面形精度：常规产品可满足大多数应用场景，精密检测需求则需更高标准的面形精度。
4. 拼接工艺
这里需要区分两种技术路线：
- 光胶结构：不添加任何有机胶层，专为深紫外、高功率激光场景设计，无吸收和老化问题，光学稳定性最优。
- 胶合结构：成本相对较低，但仅适用于400纳米以上波长、功率要求不高的光路系统。
5. 通光孔径
常用规格包括Φ6、8、10、15、20毫米。设计时通常建议预留1.2至1.5倍的光束余量，以有效规避边缘效应引起的光学损耗。
三、性能对比
为了更直观地了解不同类型偏振棱镜的定位差异，以下提供对比表格：
| 类型 | 透光范围 | 分光特点 | 优势场景 |
|---|---|---|---|
| MgF₂沃拉斯顿 | 110~7000nm | 双光束双向偏折 | 深紫外偏振分光、差分检测 |
| MgF₂洛匈 | 110~7000nm | 一束直通一束偏折 | 光路准直要求较高的系统 |
| α-BBO 沃拉斯顿 | 190~3500nm | 分光角度大 | 大角度分光、可见光激光 |
| 石英沃拉斯顿 | 200~2300nm | 双折射偏小 | 低成本普通光路应用 |
四、主流应用场景
1. 半导体精密检测
在193/266纳米光刻光路、晶圆缺陷扫描、薄膜椭偏测厚等环节中，沃拉斯顿偏振棱镜用于实现正交偏振差分成像，能够有效识别纳米级的细微瑕疵。
2. 深紫外激光系统
紫外打标、刻蚀、精密切割等激光设备，都需要它来完成偏振分光合束任务，精确调控激光输出的偏振状态。
3. 干涉测量仪器
在激光干涉仪、位移传感器、光谱分析仪中，沃拉斯顿偏振棱镜能够将正交偏振光有效分离，从而支撑高精度的相位与光强检测。
4. 光学通信与传感
光纤偏振解调、红外传感光路中，它负责实现偏振分束功能，有效提升信号的识别分辨率与系统信噪比。
5. 科研偏振实验
在量子光学、偏振光谱、偏振成像等前沿研究领域，沃拉斯顿偏振棱镜作为标准偏振分光核心元件，地位稳固且不可或缺。
五、选型设计要点
最后，结合实际选型经验，以下几点值得特别关注：
1. 短波长应用场景，应优先考虑光胶结构，避免胶层吸收紫外光导致元件性能下降或损坏。
2. 分光夹角需根据光路间距合理确定，棱镜顶角必须与实际安装空间精确匹配。
3. 高功率工况下，建议优先选用高损伤阈值的基材，并配合精密面形加工工艺，才能确保长期稳定运行。
