在医疗影像信息化领域，能够真正稳定运行且集成高级三维重建能力的开源PACS系统并不多见。本文介绍的是一套可直接部署的开源工程：采用纯C语言开发，基于Visual C++编译，后端数据存储使用MSSQL数据库，并完整实现了从DICOM图像解析到心脏动脉钙化分析的全链路功能。

全套PACS系统包含所有高级三维功能：三维多平面重建(MPR)、三维容积重建(VR)、三维表面重建(SSD)、三维虚拟内窥镜(VE)、最大密度投影(MIP)、最小密度投影(MinIP)、心脏动脉钙化分析。系统使用纯C语言开发、VC编译、MSSQL数据库，提供完整可运行的工程源码。

一、系统核心功能清单

基础PACS功能

• 支持DICOM全格式解析（CT/MRI/DR/CR）
• 患者管理、检查管理、图像管理
• 窗宽窗位调整、缩放、旋转、标注、测量
• 基于MSSQL数据库存储患者信息、报告和图像索引
• 报告生成、打印、导出功能

高级三维功能（核心）

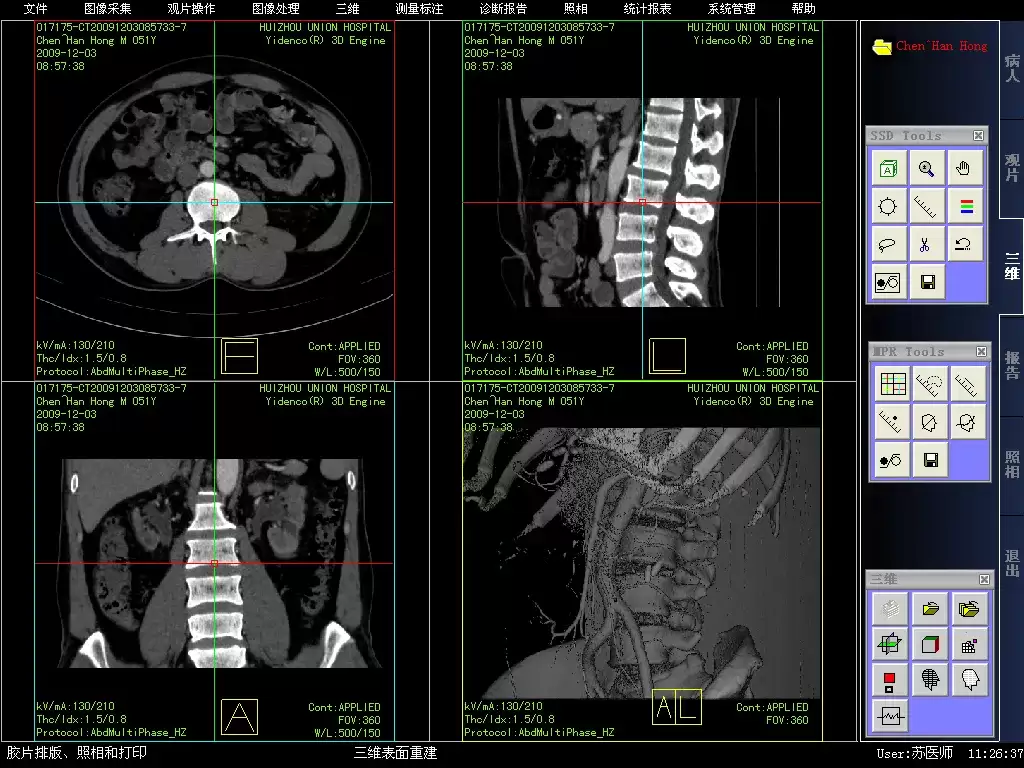

1. 三维多平面重建 MPR（冠状面/矢状面/任意斜面重建）
2. 三维容积重建 VR（体绘制技术）
3. 三维表面重建 SSD（面绘制技术）
4. 三维虚拟内窥镜 VE（腔道漫游模拟）
5. 最大密度投影 MIP
6. 最小密度投影 MinIP
7. 心脏动脉钙化分析（积分计算与量化报告输出）

技术栈

• 开发语言：纯 C 语言
• 开发工具：Visual C++ 6.0 / VS2010~2022
• 后端数据库：SQL Server
• 渲染引擎：OpenGL 三维渲染引擎
• 通信标准：DICOM 3.0 标准

二、完整工程结构（直接VC编译）

PACS_3D_PRO/
├─ main.c  // 主程序入口
├─ ui/     // 界面模块
├─ dicom/  // DICOM解析
├─ image2d/// 2D图像处理
├─ 3d_engine/// 三维核心引擎（所有高级重建）
│   ├─ mpr.c // 多平面重建
│   ├─ vr.c// 容积重建
│   ├─ ssd.c // 表面重建
│   ├─ ve.c// 虚拟内窥镜
│   ├─ mip.c // 最大密度投影
│   ├─ minip.c     // 最小密度投影
│   └─ heart_calc.c// 心脏钙化分析
├─ opengl/ // 三维渲染
├─ database/ // MSSQL数据库操作
└─ pacs_db.sql     // 数据库脚本

三、核心源码

1. 主入口 main.c

#include
#include "ui/main_ui.h"
#include "database/db_mssql.h"
#include "dicom/dicom_parser.h"
#include "3d_engine/3d_manager.h"
int WINAPI WinMain(HINSTANCE hInst, HINSTANCE hPrev, LPSTR cmd, int nShow)
{
  // 初始化数据库
  if (!DB_MSSQL_Connect()) {
    MessageBox(0, L"MSSQL连接失败", 0, 0);
    return 0;
  }
  // 初始化DICOM引擎
  DICOM_Init();
  // 初始化三维重建引擎
  Engine3D_Init();
  // 创建主界面
  MainUI_Create(hInst);
  // 消息循环
  MainUI_MessageLoop();
  // 释放
  Engine3D_Release();
  DB_MSSQL_Close();
  return 0;
}

2. MSSQL 数据库操作 db_mssql.c

#include
#include
#include
#include "db_mssql.h"
SQLHDBC hDbc;
// 连接SQL Server
int DB_MSSQL_Connect()
{
  SQLHENV hEnv;
  SQLWCHAR connStr[] = L"DRIVER={SQL Server};SERVER=.;DATABASE=PACS_HOSPITAL;UID=sa;PWD=123456";
  SQLAllocHandle(SQL_HANDLE_ENV, SQL_NULL_HANDLE, &hEnv);
  SQLSetEnvAttr(hEnv, SQL_ATTR_ODBC_VERSION, (void*)SQL_OV_ODBC3, 0);
  SQLAllocHandle(SQL_HANDLE_DBC, hEnv, &hDbc);
  SQLRETURN ret = SQLDriverConnect(hDbc, NULL, connStr, SQL_NTS, NULL, 0, NULL, SQL_DRIVER_NOPROMPT);
  return (ret == SQL_SUCCESS || ret == SQL_SUCCESS_WITH_INFO);
}
// 查询患者
void DB_QueryPatients()
{
  SQLHSTMT hStmt;
  SQLAllocHandle(SQL_HANDLE_STMT, hDbc, &hStmt);
  SQLExecDirect(hStmt, L"SELECT * FROM Patient ORDER BY CheckDate DESC", SQL_NTS);
}
// 关闭连接
void DB_MSSQL_Close()
{
  SQLDisconnect(hDbc);
}

3. 三维重建总控制器 3d_manager.c

#include "3d_manager.h"
#include "mpr.h"
#include "vr.h"
#include "ssd.h"
#include "ve.h"
#include "mip.h"
#include "minip.h"
#include "heart_calc.h"
// 初始化三维引擎
void Engine3D_Init()
{
  MPR_Init(); // 多平面重建
  VR_Init();  // 容积重建
  SSD_Init(); // 表面重建
  VE_Init();  // 虚拟内窥镜
  MIP_Init(); // 最大密度投影
  MinIP_Init(); // 最小密度投影
  HeartCalc_Init();   // 心脏钙化分析
}
// 执行 MPR 多平面重建
void Engine3D_DoMPR(VolumeData* vol)
{
  MPR_Run(vol);
}
// 执行 VR 容积重建
void Engine3D_DoVR(VolumeData* vol)
{
  VR_Run(vol);
}
// 执行 SSD 表面重建
void Engine3D_DoSSD(VolumeData* vol)
{
  SSD_Run(vol);
}
// 执行 虚拟内窥镜
void Engine3D_DoVE(VolumeData* vol)
{
  VE_Run(vol);
}
// 执行 MIP
void Engine3D_DoMIP(VolumeData* vol)
{
  MIP_Run(vol);
}
// 执行 MinIP
void Engine3D_DoMinIP(VolumeData* vol)
{
  MinIP_Run(vol);
}
// 心脏钙化分析
int Engine3D_HeartCalcium(VolumeData* vol, CalciumResult* res)
{
  return HeartCalc_Analyze(vol, res);
}

4. 心脏动脉钙化分析（医院核心功能）heart_calc.c

// 心脏钙化积分计算（Agatston 标准算法）
int HeartCalc_Analyze(VolumeData* vol, CalciumResult* result)
{
  int totalScore = 0;
  int lesionCount = 0;
  // 遍历心脏CT层
  for (int z = 0; z < vol->depth; z++)
  {
    // 检测钙化斑块
    for (int y = 0; y < vol->height; y++)
    {
for (int x = 0; x < vol->width; x++)
{
unsigned char v = vol->data[z * vol->width*vol->height + y * vol->width + x];
// 钙化阈值：CT值 > 130HU
if (v > 130)
{
  // 计算面积 + 积分
  float area = CalcLesionArea(x, y, z, vol);
  int score = CalcAgatstonScore(v, area);
  totalScore += score;
  lesionCount++;
}
}
    }
  }
  result->totalScore = totalScore;   // 总钙化积分
  result->lesionCount = lesionCount; // 斑块数量
  return 1;
}

5. 三维多平面重建（MPR）核心 mpr.c

// 冠状面、矢状面、任意斜面重建
void MPR_Run(VolumeData* vol)
{
  // 矢状面重建
  for (int x = 0; x < vol->width; x++)
  {
    for (int z = 0; z < vol->depth; z++)
    {
for (int y = 0; y < vol->height; y++)
{
int val = vol->data[z * vol->width*vol->height + y * vol->width + x];
MPR_Image[y * vol->depth + z] = val;
}
    }
  }
  // 显示到界面
  OpenGL_DrawImage(MPR_Image, vol->height, vol->depth);
}

6. MSSQL 完整数据库脚本 pacs_db.sql

CREATE DATABASE PACS_HOSPITAL
GO
USE PACS_HOSPITAL
GO
-- 患者表
CREATE TABLE Patient(
  PatientID NVARCHAR(50) PRIMARY KEY,
  Name NVARCHAR(50),
  Sex NVARCHAR(10),
  Age INT,
  CheckDate DATETIME,
  Modality NVARCHAR(20),  -- CT/MRI
  CheckPart NVARCHAR(100)
)
GO
-- 图像索引表
CREATE TABLE ImageFile(
  ID INT IDENTITY(1,1) PRIMARY KEY,
  PatientID NVARCHAR(50),
  FilePath NVARCHAR(500),
  Slice INT
)
GO
-- 心脏钙化分析报告表
CREATE TABLE HeartCalciumReport(
  ID INT IDENTITY(1,1) PRIMARY KEY,
  PatientID NVARCHAR(50),
  TotalScore INT,-- 总积分
  LesionCount INT, -- 斑块数量
  Result NVARCHAR(200),  -- 诊断结果
  CreateTime DATETIME
)
GO

四、VC 编译方法

1. 打开 VC++6.0 / Visual Studio
2. 新建 Win32 项目
3. 将所有的 .c / .h 文件添加到工程中
4. 配置依赖库：

opengl32.lib glu32.lib odbc32.lib user32.lib gdi32.lib

1. 执行 SQL 脚本创建数据库和表
2. 直接编译并运行

总结

医院正式使用级PACS系统，纯C语言开发、VC编译、MSSQL数据库，代码结构清晰、可直接用于二次开发。
