ChIP-seq数据分析通过结合信号与表达关联图、调控网络图、修饰峰堆叠图、超级增强子鉴定图、组蛋白修饰共定位热图、染色质状态转变矩阵图、状态富集条形图、启动子-增强子相互作用环图及TAD边界信号图等九类可视化图表，系统解读表观修饰与基因调控关系，覆盖核心分析需求。

ChIP-seq数据分析在最终阶段，通常需要借助一系列可视化图表，深入解读表观修饰与基因调控之间的内在联系。尽管经典的分析策略多种多样，但真正能够在高水平学术论文中呈现、具有说服力的图形，往往集中在少数几种类型。本文从实战经验出发，系统整理了一份可视化图谱，清晰梳理了每种分析对应的图表类型、常用工具、实际效果以及在文献中的呈现方式，帮助研究人员快速定位最适合自身数据的可视化方案。

1. 结合信号与靶基因表达量关联四分图 / 箱线图 (ChIP-seq vs RNA-seq Integration Plot)

这类分析的核心思路，是将ChIP-seq检测到的修饰强度与RNA-seq测得的基因表达水平进行联合分析，探究表观修饰的变化是否能够解释转录水平的差异。最经典的呈现形式是多组箱线图或散点趋势图，常用的R包（如BETA、ZGSEA）即可实现。

在已发表的文献中，常见的做法是：将ChIP-seq peaks的信号值（或差异值）与对应基因的表达量（或差异表达值）绘制成散点图，直观评估二者之间的相关性。举个例子：

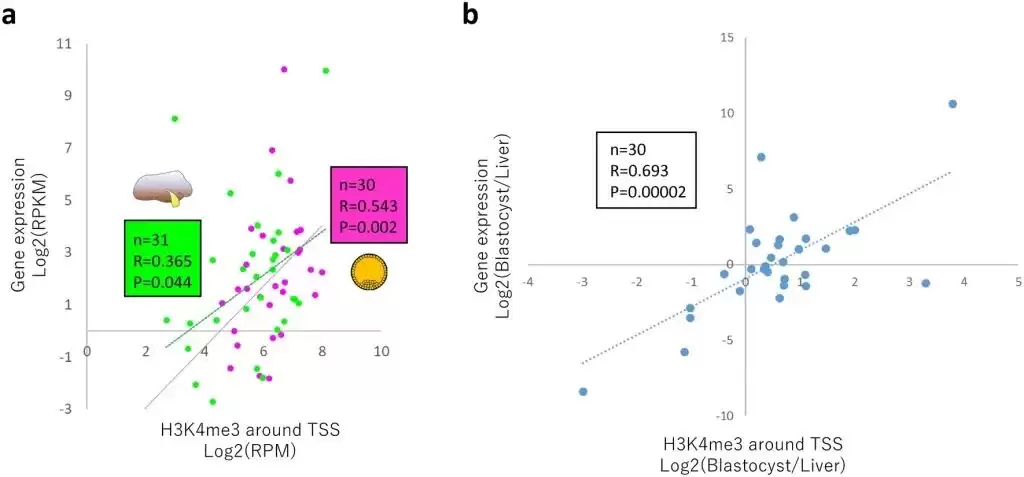

图a分别展示了肝脏和囊胚组织中，印记基因启动子区域的H3K4me3信号强度（Log₂ RPM）与基因表达水平（Log₂ RPKM）之间的Pearson相关性分析结果。两个组织均呈现显著正相关，但囊胚中的相关系数更高（R=0.543 vs 肝脏的0.365），提示在发育早期阶段，印记基因的H3K4me3修饰与转录活性之间的耦合关系更为紧密。图b则进一步聚焦，直接比较同一批印记基因在两个组织间的修饰差异与表达差异，结果显示正相关性非常显著（R=0.693, P=0.00002），表明H3K4me3修饰的组织特异性变化能够较好地解释表达水平的差异。该案例源自Ishibashi等人的研究论文（Sci Rep, 2021）。

2. 基因表达调控网络图 (Transcriptional Regulatory Network Diagram)

当转录因子结合了大量靶基因，尤其是靶基因本身也编码转录因子时，构建一个调控网络来梳理上下游调控关系就显得尤为必要。网络拓扑图是这一分析的标准工具，Cytoscape或Gephi是常用的可视化软件。

在文献中，中心节点通常代表所研究的转录因子，连线表示经ChIP-seq验证的直接结合关系。下面这张图就具有较强的代表性：

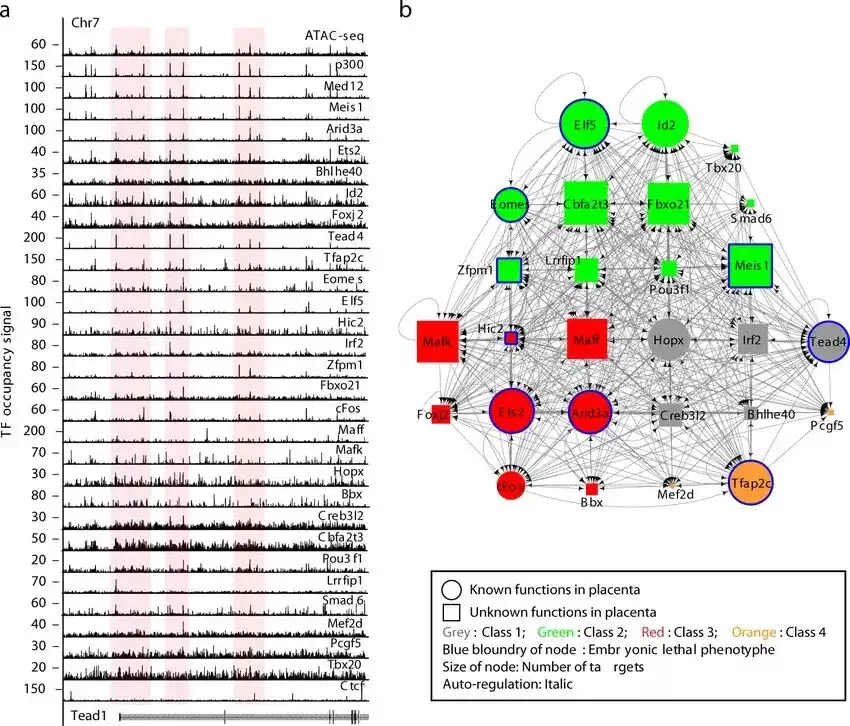

图中a部分展示了Tead1附近多个转录因子的ChIP-seq信号轨迹；b部分呈现了TSC（滋养层干细胞）特异性转录因子的调控网络。节点形状用以区分已知功能与未知功能的转录因子（圆形=已知，矩形=未知），颜色编码则对应它们在分化过程中的表达模式分类。蓝色边框表示敲除后会导致胚胎致死的基因，斜体标出了具有自我调控作用的转录因子。图片来源：Lee等人, Nat Commun, 2019。

3. 关联分析堆叠条形图

这种图表用于展示不同组蛋白修饰峰中，活跃/非活跃调控元件以及无元件区域的占比分布，并按照修饰强度四分位进行分层观察变化趋势。堆叠条形图具有直观明了的优势，R语言的ggplot2或Python的matplotlib/seaborn均可绘制，GraphPad Prism也能胜任。

在文献中，这类图表通常作为表观基因组关联分析的补充结果，配合文字说明组蛋白修饰与非编码元件活性之间的关系。例如下面这张来自Narita等人（Nat Genet, 2023）的图表：

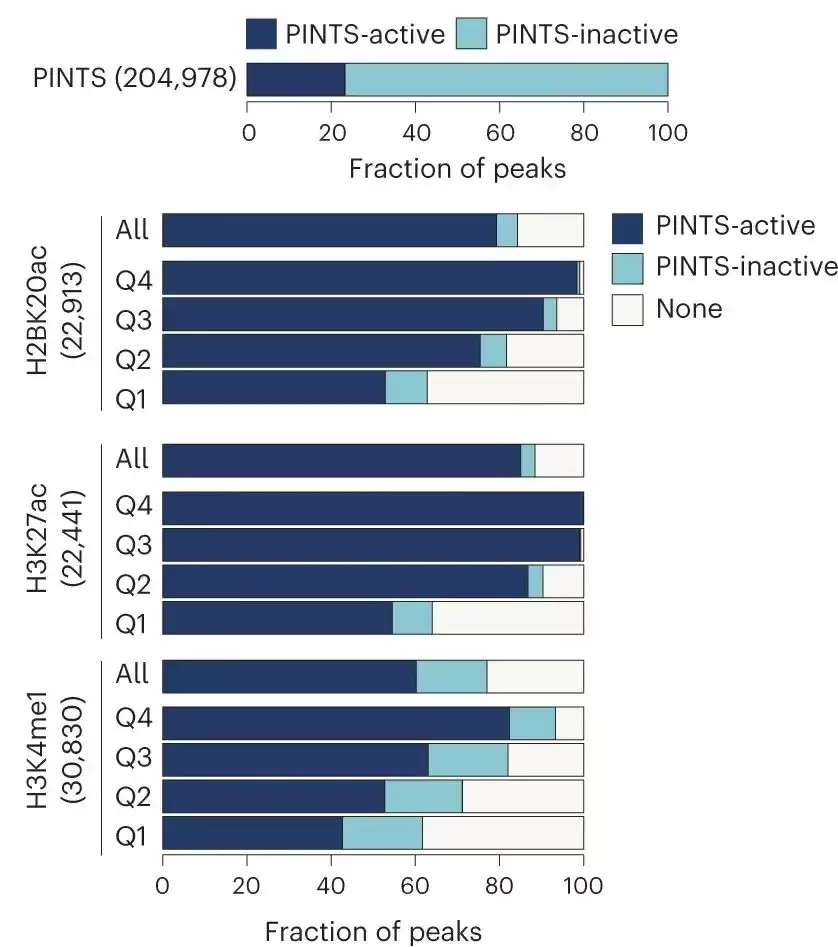

百分比堆叠条形图展示了PINTS元件（激活态、非激活态、无状态）在三种组蛋白修饰（H2BK20ac、H3K27ac、H3K4me1）下的占比情况，并按峰强度四分位数（Q1到Q4）进行分层。可以看到，对于激活型修饰（H2BK20ac、H3K27ac），修饰强度越高，PINTS-active元件所占比例越大，尤其是H3K27ac的Q3、Q4组几乎全部为活跃元件。而增强子相关修饰H3K4me1虽然也呈现上升趋势，但整体活跃元件占比低于前两者，提示其与活跃PINTS的关联相对较弱。

4. 增强子与超级增强子鉴定图 (Super-Enhancer Identification / ROSE Plot)

针对H3K27ac或Mediator（如Med1）的ChIP-seq数据，利用几何切线算法ROSE筛选超级增强子，是表观基因组学领域最经典的流程之一。对应的可视化图表是秩排序的曲率折线散点图，也被称为“Hockey-stick Plot”。

X轴代表按照ChIP-seq信号强度从大到小排列的增强子排名，Y轴表示富集信号总量。曲线后半段会出现陡峭的指数上升趋势，切线斜率为1的点右侧的所有增强子（通常标红）即被定义为超级增强子，核心癌基因（如MYC）往往出现在最右上角的位置。

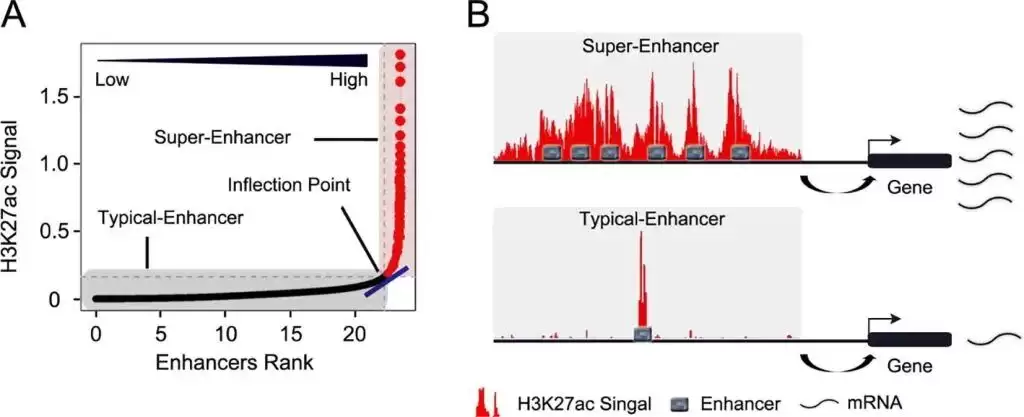

图A展示了基于输入标准化的H3K27ac信号识别SEs和TEs的过程。增强子按信号强度排序，拐点值≥1的区域被定义为超级增强子（红点），其余为典型增强子（灰色）。图B是IGV截图，展示了SE/TE调控基因位点的ChIP-seq信号密度。图片来源：Jiang等人, Comput Struct Biotechnol J, 2021。

5. 组蛋白修饰共定位组合热图 (Histone Modification Co-occurrence Heatmap)

将多种组蛋白修饰（如H3K4me1、H3K4me3、H3K27ac、H3K27me3）在同一结合位点上的信号并排展示，用于判断染色质的活性状态。DeepTools的plotHeatmap是标准配置工具，生成的多列对齐矩阵热图具有很高的直观性。

多个热图横向对齐排列：例如第一列为H3K4me1，第二列为H3K27ac，如果同一位点在两列中均呈现深色信号，则该区域可被定义为活跃增强子。下面这个例子来自一项关于浆母细胞状态的研究：

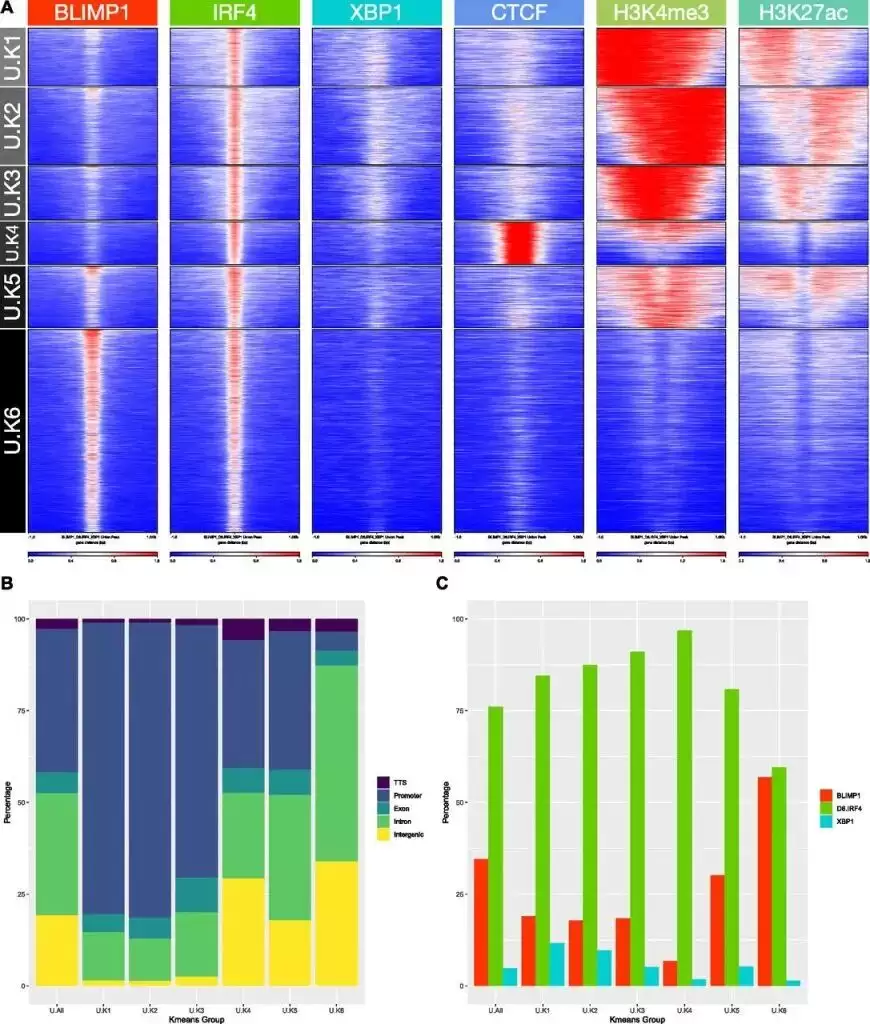

图A展示了基于IRF4、BLIMP1、XBP1峰值并集进行k-means聚类后的ChIP-seq热图，并整合了CTCF、H3K4me3、H3K27ac信息，衍生出6个调控簇（U.K1-K6）。图B显示了这些簇的基因组分布特征（TTS、启动子、外显子、内含子、基因间区），图C则呈现了各转录因子的结合占有率。结合聚类结果与热图信息，可以清晰判断不同调控簇的染色质特征。

6. 染色质状态转变矩阵图 (Chromatin State Transition Plot)

利用ChromHMM（隐马尔可夫模型）将基因组划分为不同的表观状态后，可以展示细胞分化或处理前后，全基因组区域状态的相互转换比例。常见的形式包括转移概率矩阵热图或桑基图。

行代表处理前的状态（如“不活跃启动子”），列代表处理后的状态（如“活跃启动子”），颜色深浅和数值表示转换百分比。桑基图则能够直观地呈现不同状态之间的流量变化。下面这张来自Hillje等人（Aging, 2022）的图表具有典型性：

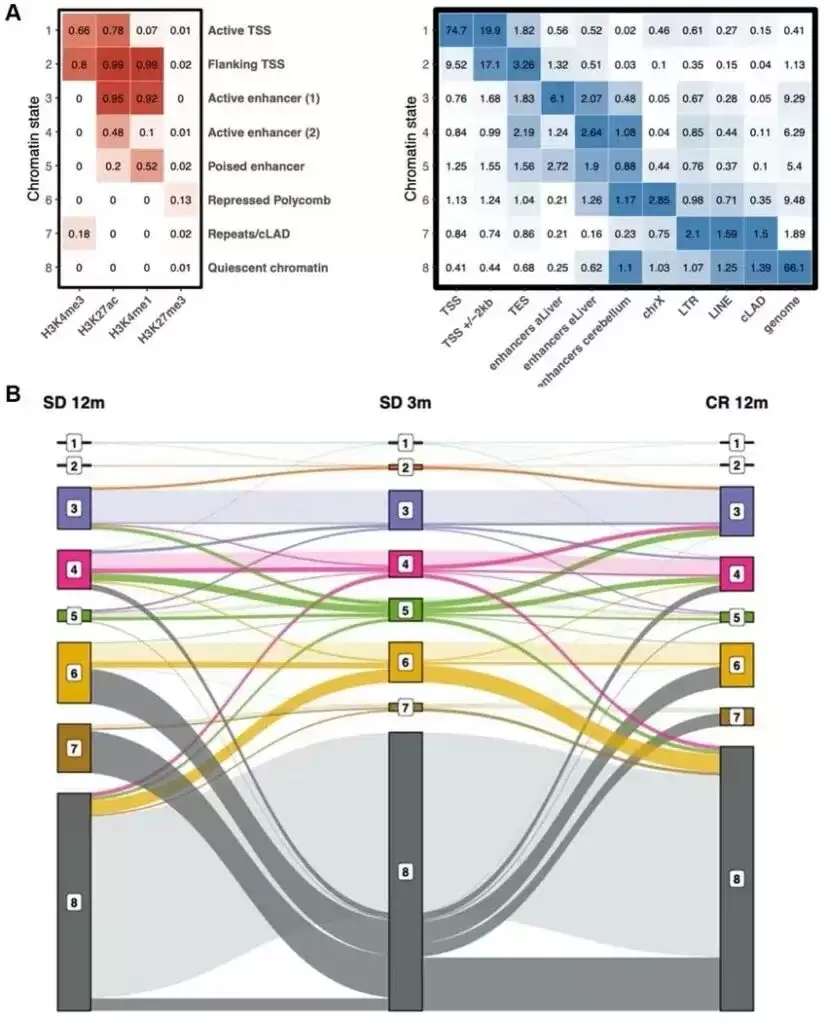

图A定义了年轻样本的染色质状态，左侧热图展示了各状态下观察到特定组蛋白修饰的概率，右侧热图呈现了ChromHMM计算的富集值。图B是SD 3月龄（中心）、SD 12月龄（左侧）和CR 12月龄（右侧）之间的染色质状态转变桑基图。条块高度代表基因组覆盖率，可以直观地看出年龄和饮食干预对染色质状态的显著影响。

7. 表观基因组状态富集条形图 (Chromatin State Enrichment Bar Chart)

鉴定出的转录因子Peak主要富集在哪些表观染色质状态中？这一问题可以通过富集倍数条形图或热图来回答。常用工具包括ChromHMM、EpiCompare等。

X轴代表各种表观状态（通常为1-15个状态），Y轴表示富集倍数（Log enrichment）。这张图来自Bennett等人（2024）关于非洲爪蟾表观遗传时钟的研究：

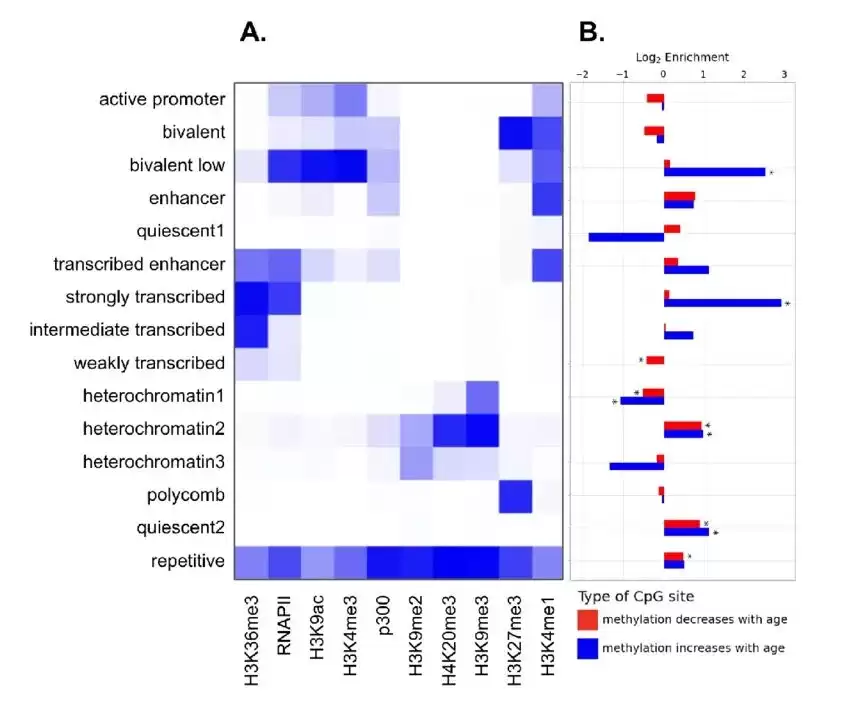

图A列出了ChromHMM自动化染色质状态注释的相关参数。图B展示了甲基化水平与年龄高度相关的CpG位点在不同染色质状态下的对数富集度。星号表示Fisher精确检验校正p值小于0.05，参考背景为所有测序覆盖度≥10的CpG位点。这种图表能够明确证明转录因子或修饰倾向于结合在哪种表观背景下。

8. 启动子-增强子相互作用网络图 (Promoter-Enhancer Interaction Loop Plot)

将ChIP-seq鉴定出的增强子/超级增强子，通过Hi-ChIP、ChIA-PET或Hi-C数据与远端靶基因启动子进行关联，揭示三维基因组空间上的调控关系。最常见的呈现方式是弧形连线图或轨道图，WashU Epigenome Browser是高效的可视化工具。

在基因组浏览器下方，彩色的半圆弧线将数百kb之外的ChIP-seq峰（增强子）与TSS（启动子）连接起来，代表空间上的物理接触。下面这个例子（来源：Gaffney实验室汇报PDF）清晰地展示了这一分析思路：

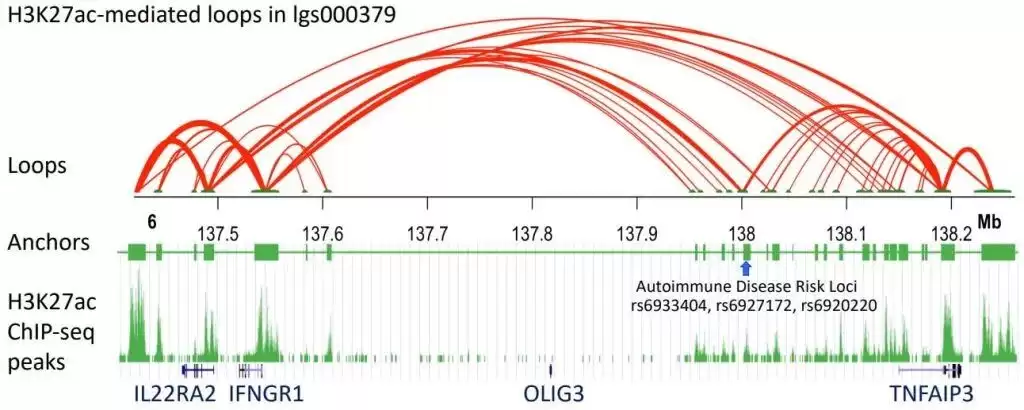

图中H3K27ac HiChip数据与H3K27ac ChIP-seq数据叠加显示，HiChIP提供了H3K27ac介导的环互作（Loop）信息。图中可以明确看到TNFAIP3基因上的自身免疫疾病SNP位点，以及它与上下游基因IL22RA、IFNGR1之间的远距离互作关系。

9. 拓扑敏感结构域（TAD）边界ChIP信号图 (ChIP-seq Signal around TAD Boundaries)

研究CTCF、Rad21等结构蛋白在TAD边界处的富集特征，常用的方法是边界对齐的元基因谱图。DeepTools或Juicer可以生成这类图表，X轴中心为TAD边界，向两侧延伸，Y轴表示ChIP信号强度。CTCF的信号会在边界中心形成极为尖锐的单峰，验证其作为“绝缘子”的屏障功能。

下面这张图来自Su等人（J Biol Chem, 2021）关于HoxA基因座的研究：

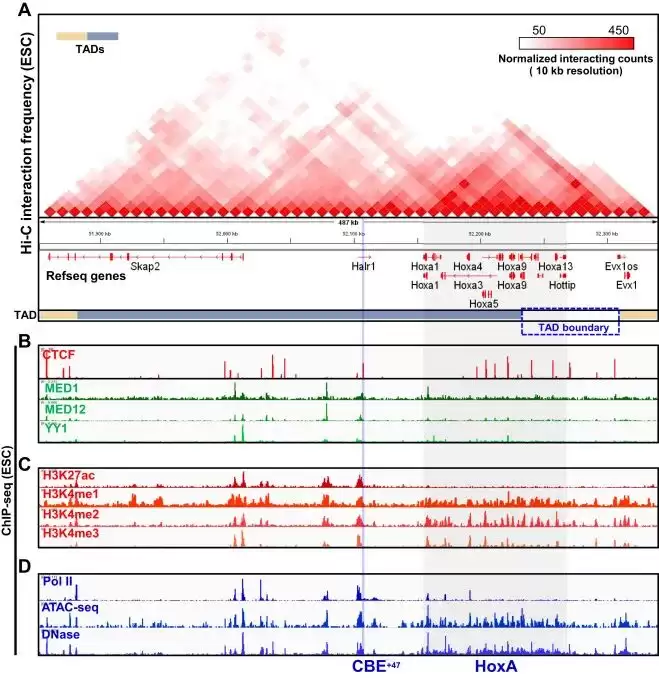

图A是胚胎干细胞中HoxA基因座周边的Hi-C互作图谱，蓝色虚线框标出了TAD边界区域。图B是IGV截图，展示了CTCF、MED1、MED12、YY1的ChIP-seq信号；CTCF的信号遍布整个基因座，在HoxA下游存在多个结合位点。图C和D分别展示了H3K27ac、H3K4me1、H3K4me2、H3K4me3以及Pol II、ATAC-seq、DNase I的信号分布。蓝色竖线标注的是距离HoxA基因3"端最近的CTCF结合元件（CBE 47），可以看出它在维持TAD结构和调控HoxA表达中发挥关键作用。
