车辆检测是计算机视觉与深度学习领域的一项核心技术，旨在从图像或视频流中精准定位并识别车辆目标。作为智能交通、智慧园区等应用的关键基础，该技术广泛应用于违停监控、交通流量分析、路口拥堵监测等场景，为城市智能化管理提供可靠的技术支持。

我们推出的高性能车辆检测算法，在标准数据集上取得了优异的评估结果，具体性能指标如下：

检测目标	mAP@0.5
车辆 (CAR)	0.78029

除了检测精度，算法在嵌入式设备上的运行效率同样至关重要。在EASY-EAI-Orin-nano边缘计算主板上进行部署测试，其推理速度表现如下：

算法任务	单次推理耗时
car_detect	约59毫秒

这一高效的推理速度充分满足了实时车辆检测、视频流分析等场景对低延迟的严格要求。

快速上手指南

若您是首次使用本项目，建议先阅读《入门指南》，了解源码管理规范与工程组织方式。采用“远程挂载管理”模式可有效保障代码安全，避免开发过程中的意外丢失。

1. 获取源码工程

首先，在您的PC或虚拟机中，进入用于NFS网络文件共享的目录，创建专门的代码管理文件夹。

cd ~/nfsroot
mkdir GitHub
cd GitHub

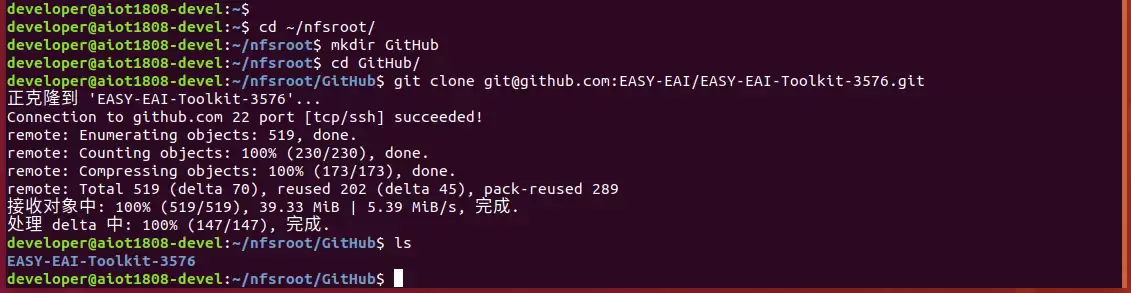

随后，使用git工具克隆远程代码仓库至本地。请注意，执行此操作需确保设备可正常访问互联网。

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-3576.git

温馨提示：克隆过程可能受网络环境影响，请耐心等待。如需通过网页下载，请务必下载完整代码仓库，而非单独示例目录，以确保所有依赖文件完整无误。

2. 搭建开发环境

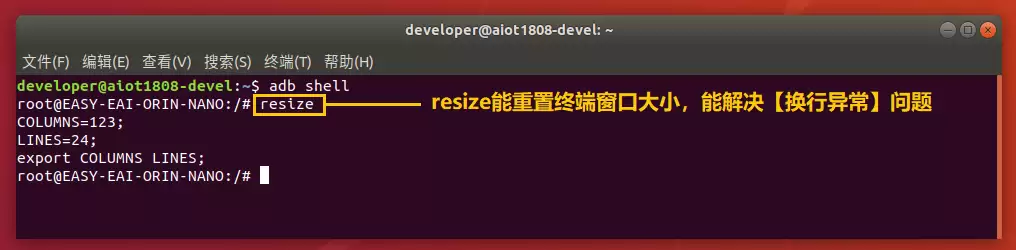

通过adb shell连接至您的开发板，进入板卡命令行界面。

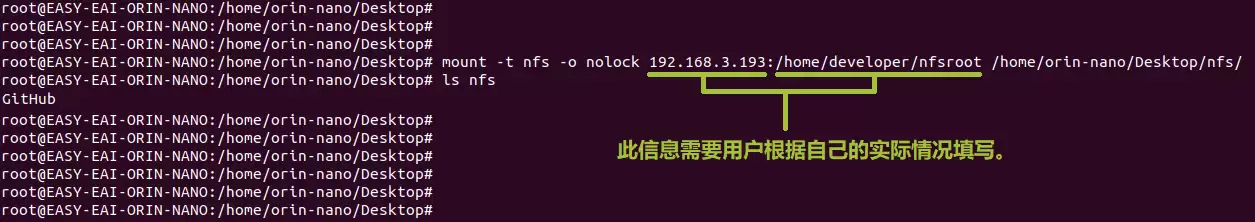

接着，将PC端的NFS共享目录挂载到开发板上，便于后续文件共享与交叉编译。

mount -t nfs -o nolock : /home/orin-nano/Desktop/nfs/

3. 编译示例程序

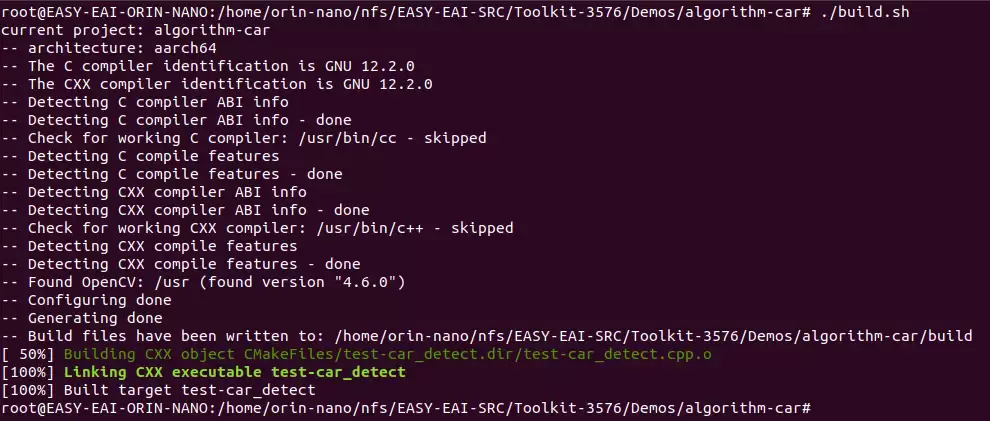

切换至开发板上已挂载的NFS目录，定位到车辆检测算法示例代码路径，执行编译脚本。

cd EASY-EAI-Toolkit-3576/Demos/algorithm-car/
./build.sh

4. 部署算法模型

运行算法演示程序前，需获取预训练好的车辆检测模型文件。

模型可通过提供的网盘链接下载，提取码已附上。

下载完成后，请将模型文件拷贝至编译生成的 `Release/` 目录中。

5. 运行与效果验证

进入开发板上的 `Release` 目录，执行以下命令启动示例程序：

cd Release/
./test-car_detect car_detect.model test.jpg

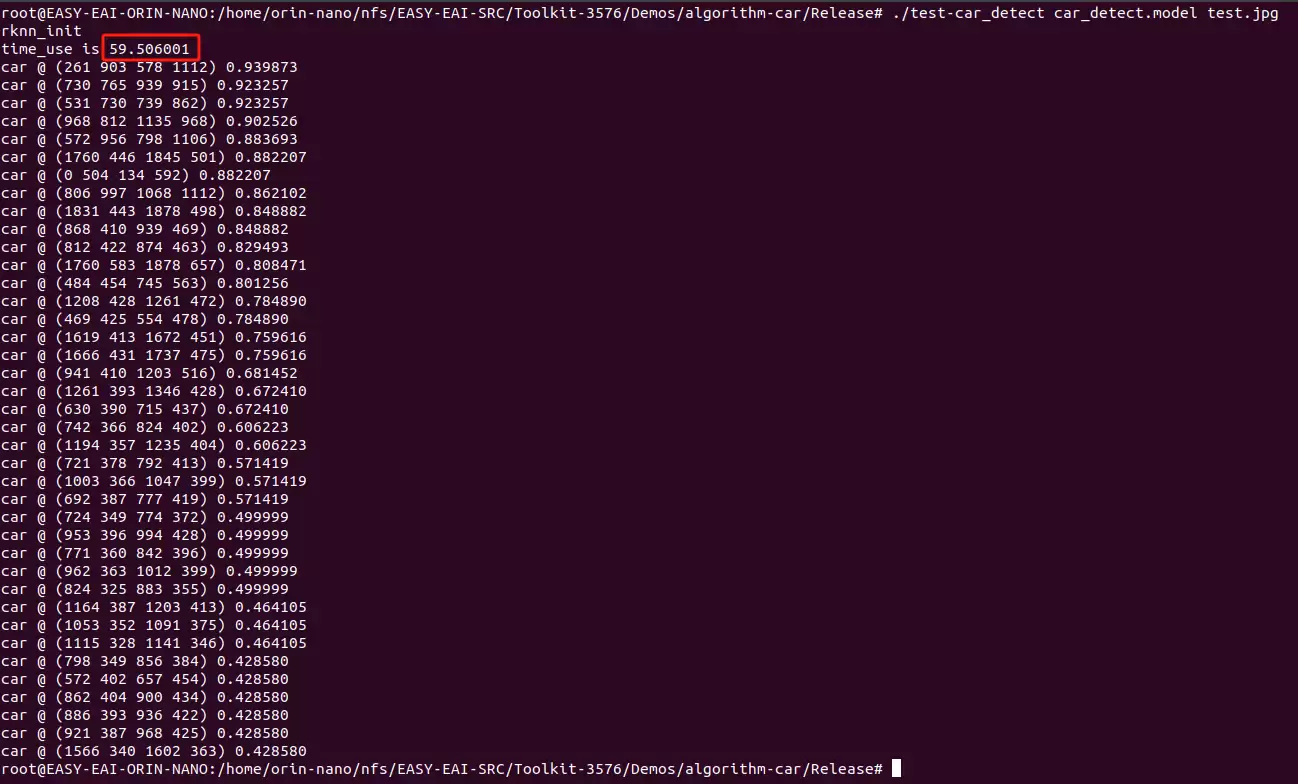

命令执行过程如下图所示：

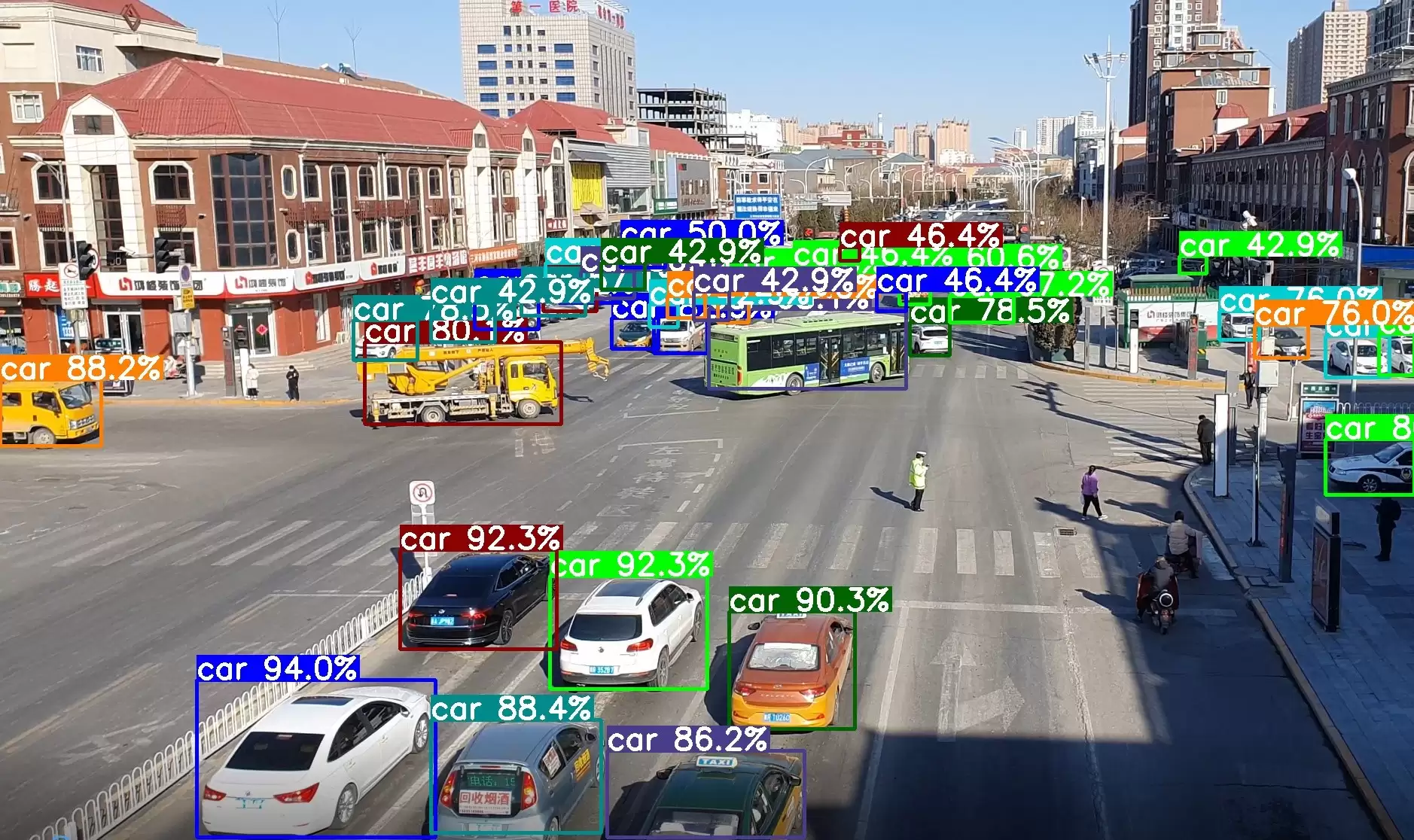

程序运行后，将对输入的测试图片执行车辆检测，并输出带有标注框的结果图像，效果如下：

至此，您已完成从环境配置到效果验证的全流程。接下来，我们将详细说明供开发者调用的API接口。

车辆检测API详细说明

为便于开发者将车辆检测功能集成至自有项目，我们提供了封装清晰的API接口。以下逐一介绍各函数的使用方法。

API引用方式

在您的工程中，请正确配置以下库文件与头文件路径：

配置项	路径/参数
头文件目录	easyeai-api/algorithm/car_detect
库文件目录	easyeai-api/algorithm/car_detect
库链接参数	-lcar_detect

初始化函数：car_detect_init

在使用检测功能前，必须调用此函数完成模型加载与初始化。

int car_detect_init(rknn_context *ctx, const char * path)

函数名： car_detect_init()
头文件	car_detect.h
输入参数	ctx：指向rknn_context句柄的指针，用于接收初始化后的上下文。
输入参数	path: 算法模型文件在设备上的存放路径。
返回值	成功返回0，失败返回-1。

运行函数：car_detect_run

此为核心检测函数，负责对输入图像进行推理并返回检测结果。

int car_detect_run(rknn_context ctx, cv::Mat input_image, person_detect_result_group_t *detect_result_group)

函数名：car_detect_run()
头文件	car_detect.h
输入参数	ctx: 由初始化函数获得的rknn_context句柄。
输入参数	input_image: 待检测的输入图像，使用OpenCV的Mat格式。
输出参数	detect_result_group: 指向检测结果结构体的指针，函数将把检测到的所有目标信息填充到此结构中。
返回值	成功返回0，失败返回-1。

释放函数：car_detect_release

在程序结束或不再需要检测功能时，调用此函数释放模型占用的系统资源。

int car_detect_release(rknn_context ctx)

函数名：car_detect_release ()
头文件	car_detect.h
输入参数	ctx: 需要释放的rknn_context句柄。
返回值	成功返回0，失败返回-1。

算法例程源码解析

完整示例代码位于 `Demos/algorithm-car/test-car_detect.cpp`。其核心逻辑流程清晰，如下图所示：

以下附上关键代码片段，展示了API的标准调用流程：初始化、执行检测、处理结果、释放资源。

#include
#include
#include
#include "car_detect.h"

using namespace cv;
using namespace std;

// ... 省略绘图工具函数 plot_one_box ...

int main(int argc, char **argv)
{
    if (argc != 3)
    {
        printf("%s  \n", argv[0]);
        return -1;
    }

    const char *model_path = argv[1];
    const char *image_path = argv[2];

    /* 1. 参数初始化 */
    detect_result_group_t detect_result_group;

    /* 2. 算法模型初始化 */
    rknn_context ctx;
    car_detect_init(&ctx, model_path);

    /* 3. 算法运行 */
    cv::Mat src = cv::imread(image_path, 1);
    car_detect_run(ctx, src, &detect_result_group);

    /* 4. 处理与可视化结果 */
    char text[256];
    for (int i = 0; i < detect_result_group.count; i++) {
        detect_result_t* det_result = &(detect_result_group.results[i]);
        // 过滤低置信度结果
        if(det_result->prop < 0.4){
            continue;
        }
        sprintf(text, "%s %.1f%%", det_result->name, det_result->prop * 100);
        // 在图像上绘制检测框和标签
        plot_one_box(src, det_result->box.left, det_result->box.right,
                     det_result->box.top, det_result->box.bottom, text, i%10);
    }
    cv::imwrite("result.jpg", src);

    /* 5. 算法模型空间释放 */
    car_detect_release(ctx);

    return 0;
}
