RK3588开发板I2C功能复用配置与实现方法

首页

AI资讯

热心网友

转载

2026-05-27

在嵌入式系统开发中，如何高效利用有限的芯片引脚资源是硬件设计的关键挑战。IOMUX（输入输出复用）技术为此提供了解决方案，它允许开发者通过软件配置，将同一物理引脚灵活切换为GPIO、UART、I2C或SPI等不同功能接口。这极大地提升了硬件设计的灵活性和扩展性，但具体的配置流程往往因不同的SoC平台而异。

本文将以【RK3588】ELF 2开发板为例，为你详细解析I2C6引脚功能复用的完整配置流程。从查阅硬件规格、修改设备树源码，到最终的驱动加载与功能测试，每一步都将提供清晰的操作指引，帮助你快速掌握RK3588平台的IOMUX配置方法。

1. 硬件引脚确认

在开始软件配置之前，首先需要明确开发板的硬件资源。ELF 2开发板提供了两个标准排针接口：一个是兼容树莓派的40Pin 2.54mm连接器，集成了I2C、SPI、UART等常用外设接口；另一个是20Pin 2.54mm连接器，额外引出了SARADC、PWM等扩展功能。

进行引脚复用时，一个重要的原则是优先选择这两个标准连接器上的引脚。这样做的好处是接线方便，无需飞线或焊接，能显著提高原型开发与测试的效率。

1.1 查阅引脚复用功能表

第一步，需要在官方提供的资料中找到引脚复用功能表。该文件通常位于开发板资料包的以下路径：ELF 2开发板资料包\5-硬件资料\5-4 管脚分配表。

打开该表格，可以看到从Alt0到Alt9共10列，这代表了每个物理引脚最多可被配置的10种备选功能（部分未启用的功能列为空）。我们的目标是在其中搜索“I2C6”相关的功能定义。

经过筛选，会发现支持I2C6功能的引脚有多组。但结合“优先使用标准接口”的原则，我们最终锁定P4连接器上的P4_38和P4_40引脚。具体来说，P4_38引脚可复用为I2C6_SCL_M4，而P4_40引脚则可复用为I2C6_SDA_M4。

1.2 匹配原理图网络标号

仅有逻辑引脚编号还不够，我们需要在硬件原理图上找到它们对应的芯片级网络标号。原理图文件通常位于：ELF 2开发板资料包\5-硬件资料\5-0 PDF原理图。

在原理图中，“P4”代表第4号连接器。定位到其38号和40号引脚后，可以看到对应的网络标号信息：

P4_38引脚对应：GPIO2_C4--GPIO3_A1（注：左侧为RK3576开发板引脚功能，右侧为RK3588芯片引脚功能）
P4_40引脚对应：GPIO2_C3--GPIO3_A0

这里我们关注的是RK3588芯片本身的功能引脚，即GPIO3_A1和GPIO3_A0。

1.3 定位底板物理接口

最后一步，是将芯片引脚映射到底板上的实际物理接口位置。核心板的功能正是通过这些连接器传输到底板的。

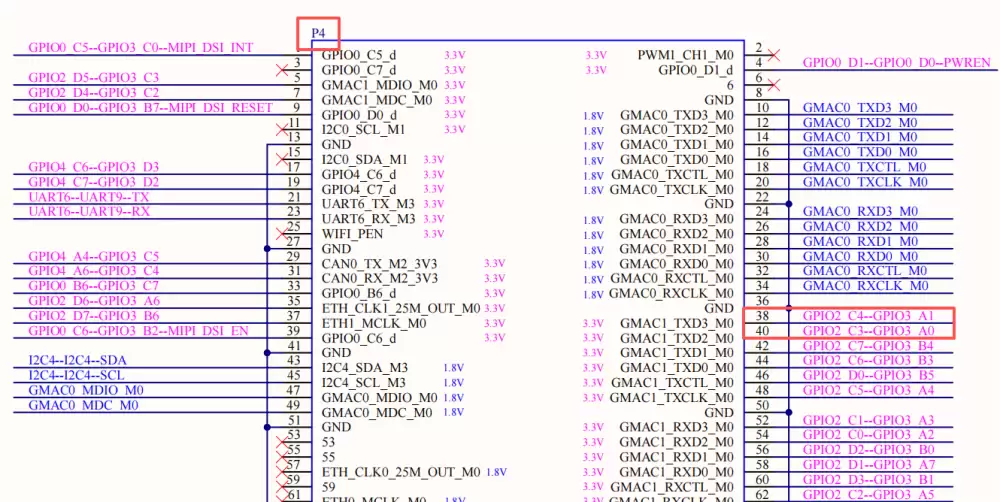

在原理图中分别搜索网络标号“GPIO2_C4--GPIO3_A1”和“GPIO2_C3--GPIO3_A0”，可以定位到它们在底板上的对应关系：

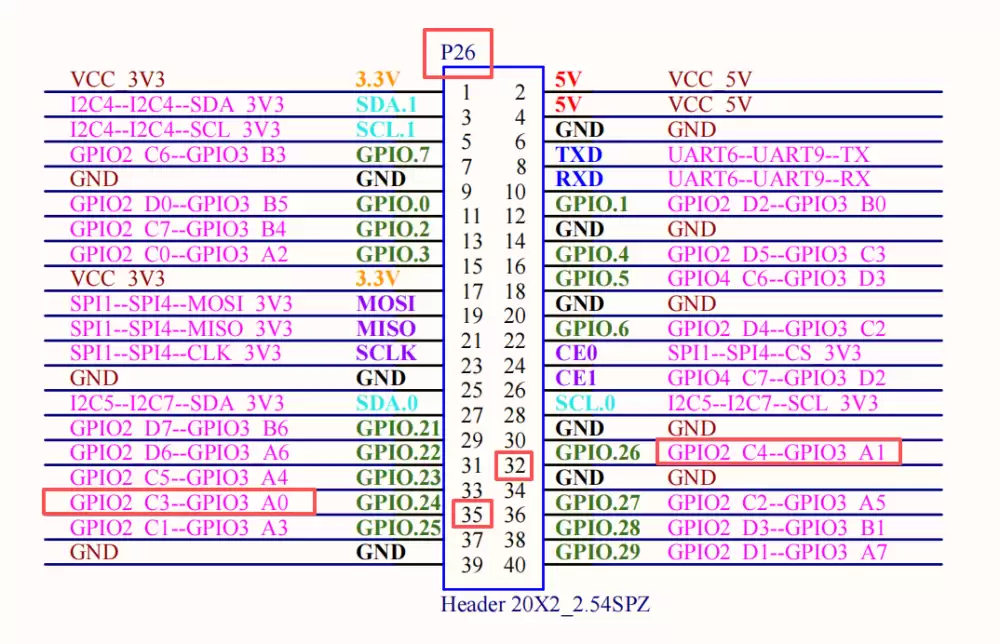

GPIO2_C4--GPIO3_A1（即P4_38）对应到底板P26接口的第32引脚。
GPIO2_C3--GPIO3_A0（即P4_40）对应到底板P26接口的第35引脚。

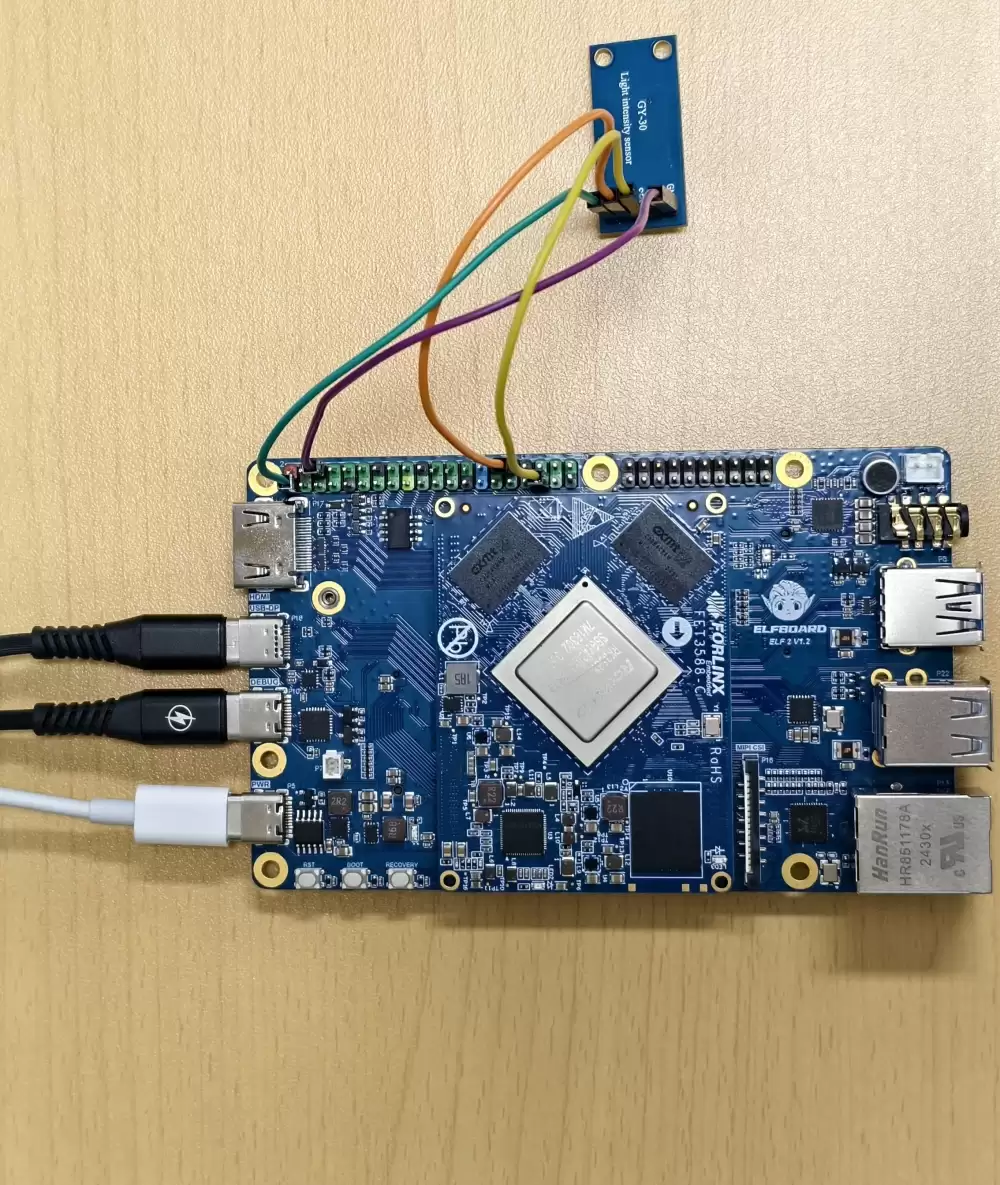

至此，硬件引脚确认完毕：我们将使用底板P26接口的第32脚作为I2C6_SCL，第35脚作为I2C6_SDA。

2. 内核源码与设备树适配

硬件连接通路理清后，接下来需要通过软件配置，让Linux系统识别并正确驱动这些引脚。这主要涉及设备树中的IOMUX引脚复用配置和I2C设备节点的启用。

2.1 配置IOMUX引脚复用

首先，需要在内核设备树中配置引脚的复用功能。打开RK3588的引脚控制设备树文件：

kernel/arch/arm64/boot/dts/rockchip/rk3588s-pinctrl.dtsi

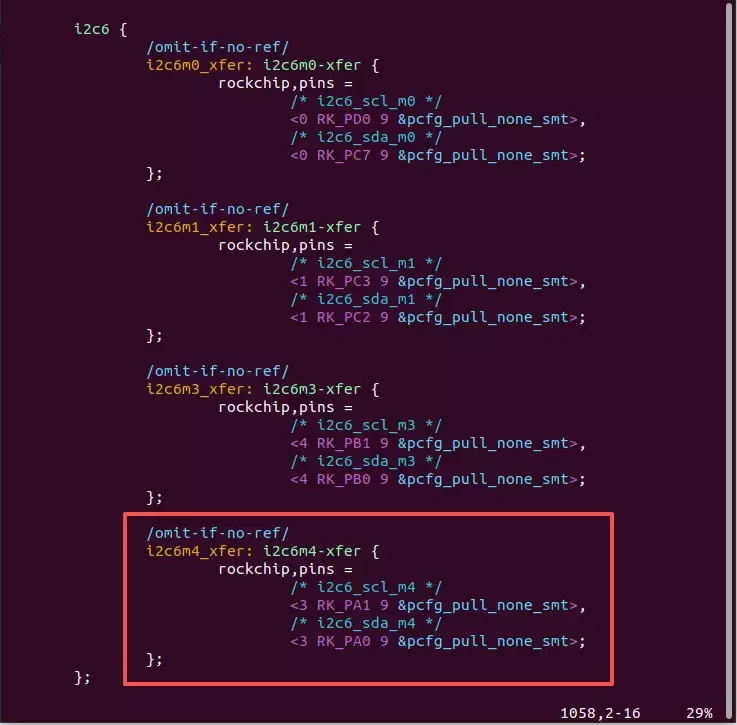

在该文件中，我们可以找到UART3等外设的定义。实际上，我们需要的i2c6m4_xfer节点配置已经存在，它明确将GPIO3_A1和GPIO3_A0配置为了I2C6功能。具体的配置内容如下：

2.2 启用I2C设备节点

引脚复用配置好后，还需要在板级设备树中启用I2C6控制器节点，并挂载我们的设备。打开ELF 2开发板通用的设备树文件：

kernel/arch/arm64/boot/dts/rockchip/elf2-3588-common.dtsi

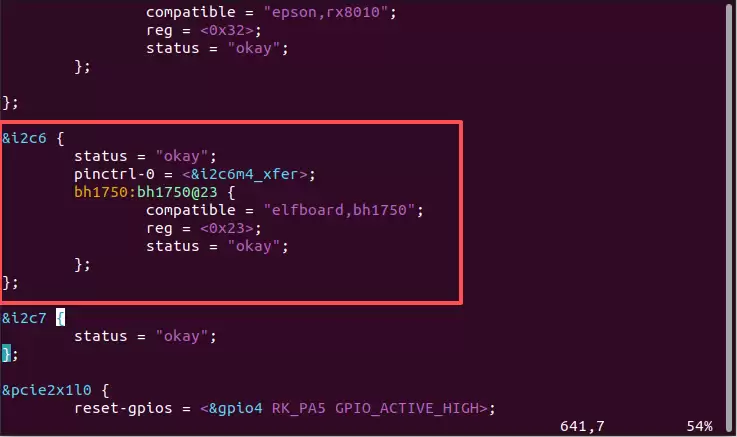

在文件中找到或添加I2C6的节点配置，引用我们刚才确认的i2c6m4_xfer引脚配置，并将状态设置为“okay”。同时，我们可以在该I2C总线节点下，添加一个光线传感器（以BH1750为例）的子节点。配置示例如下：

&i2c6 {
    status = "okay";
    pinctrl-0 = <&i2c6m4_xfer>;

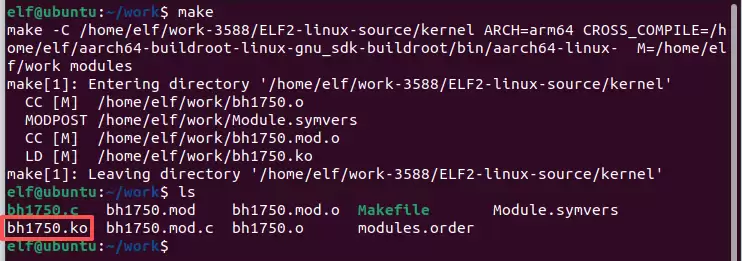

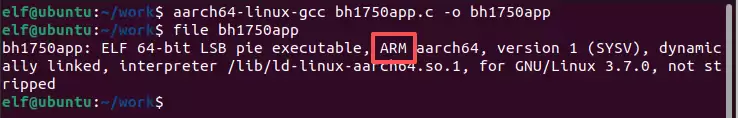

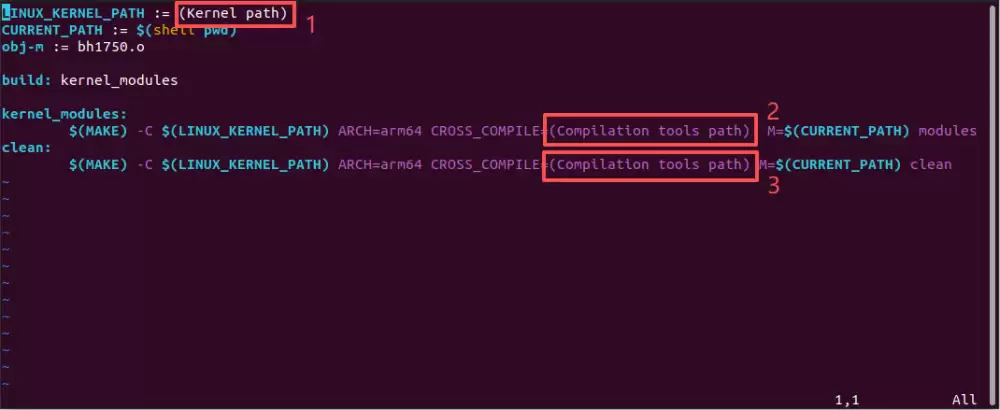

    bh1750: bh1750@23 {
        compatible = "elfboard,bh1750";
        reg = <0x23>;
        status = "okay";
    };
};
