7款高效网络拓扑图软件推荐与选择指南
在网络规划、故障排查或项目汇报时，一张清晰的拓扑图往往胜过千言万语。它能将复杂的设备连接、数据流向和架构层级直观呈现，是网络工程师、IT管理者和技术决策者不可或缺的工具。今天，我们就来深入盘点七款主流的网络拓扑图软件，看看它们各自有何独到之处，又能如何匹配你的具体需求。
/ignore-error/1" uploadprocessed="true" alt="在线画网络拓扑图，免费注册">

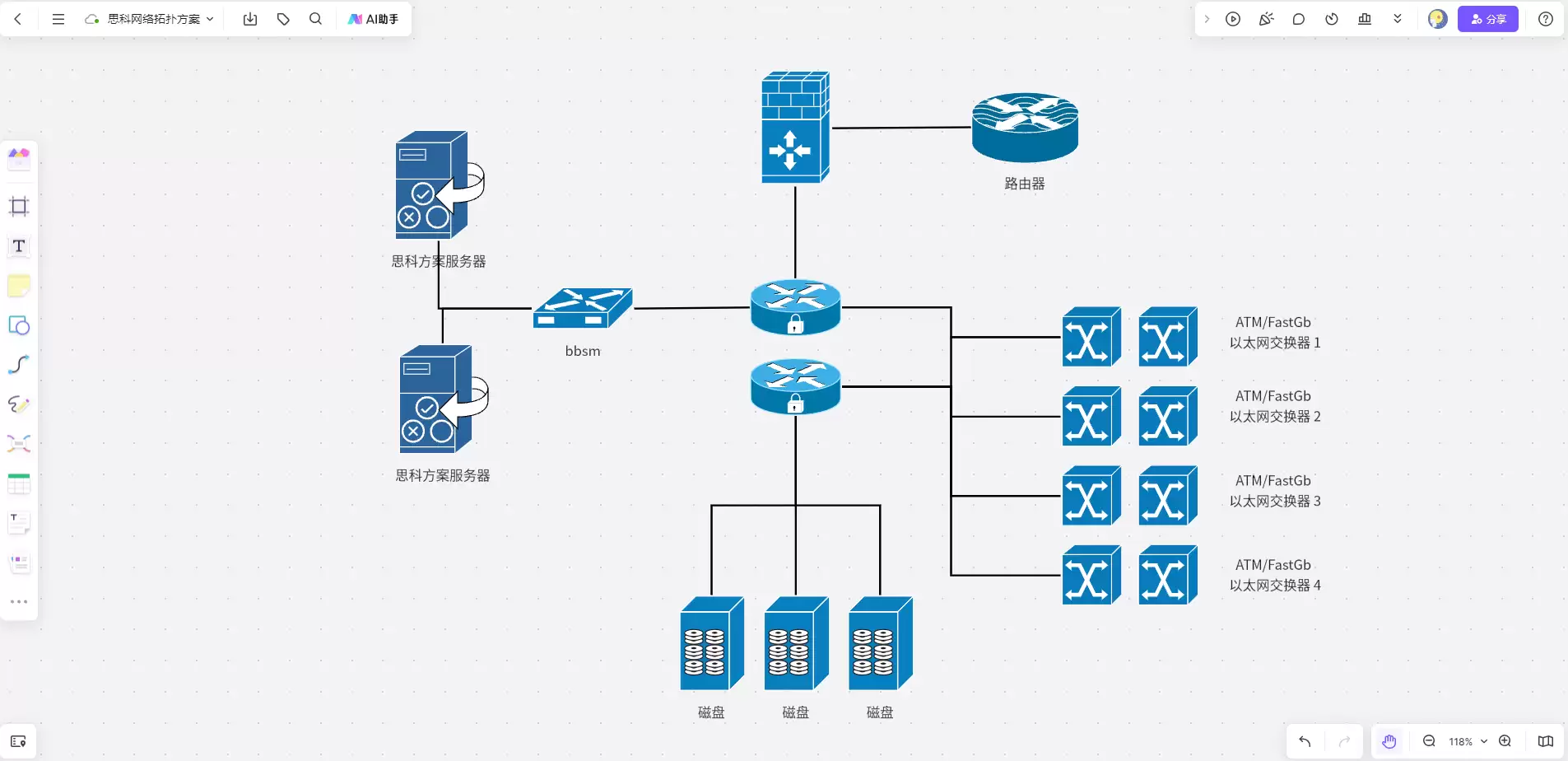

1. boardmix博思白板：一站式可视化协作平台
对于追求高效协作和易用性的团队而言，boardmix博思白板是一个值得关注的选择。它定位为一款聚焦可视化协作的网络拓扑图软件，其核心在于降低专业绘图的门槛，让新手也能快速制作出规范的图表。
它的优势体现在几个方面：
- 丰富的模板与符号库：软件内置了覆盖酒店、学校、数据中心等多个行业的标准化拓扑图模板，开箱即用，支持二次编辑。更灵活的是，它支持用户上传企业专属的设备图标，建立统一的团队绘图标准库。
- 强大的实时协作能力：支持上百人同时在线编辑，所有修改实时同步，有效避免了版本混乱。企业版还提供了精细的角色权限管理和历史版本追踪功能，进一步保障了团队协作的秩序与安全。
- 全平台适配与智能布局：无论是网页端、桌面客户端还是移动端，都能保持数据实时同步。针对复杂的网状或树形拓扑结构，其智能布局功能可以自动调整设备间距与连线走向，让图纸始终保持清晰整洁。
总的来说，boardmix通过模板复用、智能布局和实时协作这三大核心能力，精准地解决了网络工程师绘图慢、协作难、版本乱的痛点。它尤其适合需要国产化工具的政企团队、注重效率的中小型企业以及频繁跨部门协作的场景。
2. Lucidchart：多端同步的网络拓扑图设计平台
/ignore-error/1" uploadprocessed="true" alt="网络拓扑图">
Lucidchart是一款成熟的云端可视化工具，在网络拓扑图、流程图等领域应用广泛。它强调智能与协作，非常适合需要频繁沟通和跨平台工作的团队。
其核心亮点包括：
- 智能化绘图体验：用户可以通过关键词快速生成拓扑框架，软件内置的智能布局引擎能自动避免连线交叉。同时，它提供了大量经过验证的行业模板，可以一键套用，极大提升绘图效率。
- 无缝的跨平台协同：支持多端同步，即使在离线环境下编辑，重新联网后也能自动同步变更。移动端应用还支持在现场对设备进行物理位置标注，方便实地勘测与图纸修正。
- 出色的格式兼容性：能够轻松导入Visio文件，也支持将图表以多种格式导出，并无缝嵌入到各类文档、工单系统或内部知识库中，打通了图表与工作流之间的壁垒。
因此，Lucidchart特别适合国际化团队、云架构设计以及需要紧密跨部门协作的场景，其轻量化的云端架构使其成为从基础设计到复杂规划的一站式工具。

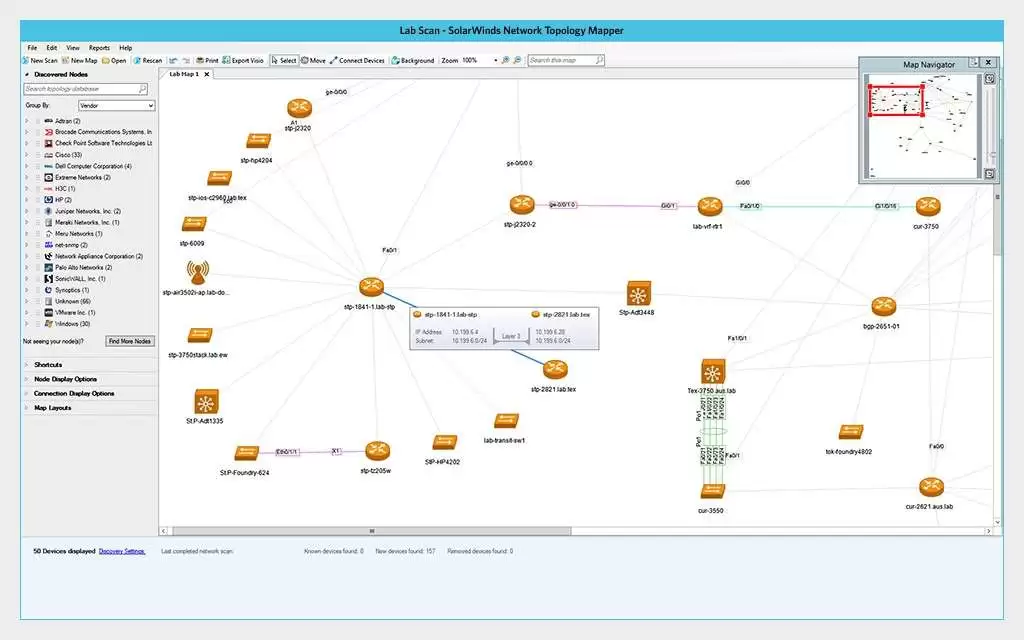

3. SolarWinds NTM：自动化网络拓扑图监控系统
/ignore-error/1" uploadprocessed="true" alt="网络拓扑图">
如果你需要的不仅仅是一张静态图纸，而是一个能动态感知网络状态的“活地图”，那么SolarWinds Network Topology Mapper (NTM) 可能正是你寻找的解决方案。它超越了传统绘图软件，是一个集成了自动发现、监控和管理的系统。
它的强大之处在于：
- 实时监控与故障预警：NTM能够自动扫描网络并生成包含详细设备信息的集成地图。这张拓扑图是动态的，可以实时显示设备状态（如在线、离线、负载过高），一旦出现故障便会标红报警，并集成性能分析数据，辅助快速定位问题根源。
- 合规性与文档管理：它可以生成符合审计要求的合规拓扑图，并支持将图表以多种格式导出。版本历史追溯功能确保了网络变更记录的完整性，满足了团队协作与合规审查的双重需求。
- 对混合环境的广泛适配：无论是物理设备、虚拟化环境还是多云架构，NTM都能很好地兼容。它甚至支持绘制Kubernetes集群拓扑，完全跟上了现代化应用架构的步伐。
除了企业运维，NTM也适用于教学演示场景。例如，教师可以利用其动态特性展示网络故障的传播路径，学生则可以通过修改模拟拓扑图来学习设备配置与故障排查流程。

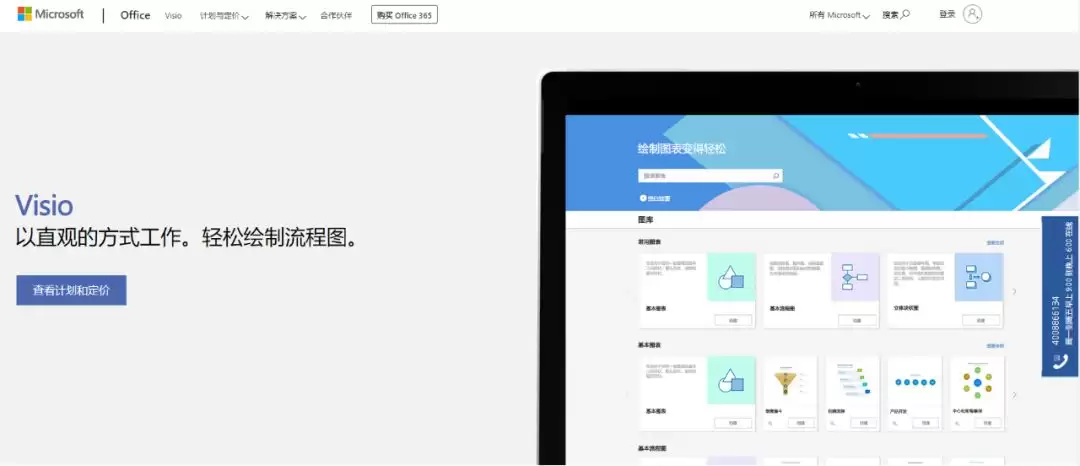

4. Microsoft Visio：复杂架构网络拓扑图专业绘制软件
/ignore-error/1" uploadprocessed="true" alt="网络拓扑图">
谈到专业图表绘制，Microsoft Visio无疑是行业内的老牌标杆。它擅长将复杂的文本和表格信息转化为清晰、直观的图表，在网络拓扑图绘制领域拥有深厚的积累。
Visio的竞争优势非常明显：
- 与微软生态的深度集成：绘制好的拓扑图可以轻松动态嵌入到Word、PPT等Office套件中。它提供官方的Azure混合云模板，并通过Microsoft Teams实现多人在线实时协作编辑，对于深度使用微软产品线的团队来说，体验无缝衔接。
- 专业级的模板与智能支持：软件内置了思科、华&为等多个主流网络厂商的设备图标库。通过输入关键词可自动生成拓扑框架，并支持通过物理层与逻辑层分层视图来展示复杂架构，让图纸既详细又富有层次。
- 灵活的权限管理与输出：提供分级权限控制以保障数据安全，支持离线编辑与本地存储。同时，图表可以多种格式导出，轻松适配Jira、Confluence等项目管理与协作工具。
因此，Visio非常适合需要设计“AWS+Azure混合云拓扑图”的多云管理场景，或是需要结合Kubernetes标签来绘制精细微服务架构拓扑的容器化部署环境。

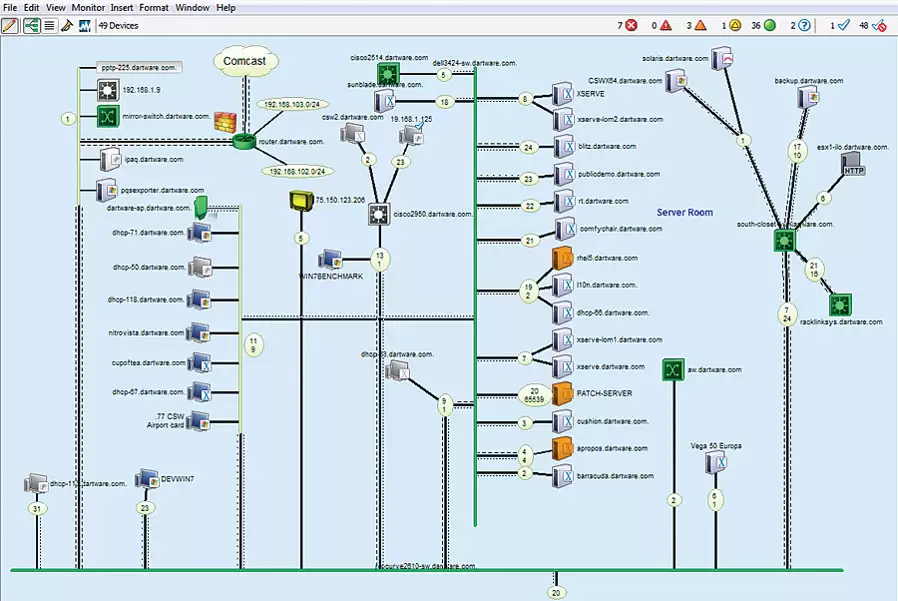

5. Intermapper：实时分层网络拓扑图状态管理工具
/ignore-error/1" uploadprocessed="true">
Intermapper同样是一款以自动化和实时监控见长的工具。它能够迅速搜索网络内的所有节点，并动态生成反映网络整体现状的全局拓扑图，让运维人员对网络健康度一目了然。
它的核心功能聚焦于两点：
- 高效的自动化拓扑发现：用户只需输入IP地址范围，它便能自动扫描并发现网络中的设备，生成物理或逻辑混合的拓扑图。当网络结构发生变更时，图纸也能动态同步更新。故障设备会在图中被显著标红报警。
- 深入的实时监控与分析：生成的拓扑图不仅展示设备状态，还能实时显示流量等关键数据。结合其Flows模块，可以对异常流量进行深度分析，并支持对关键业务的服务质量（QoS）进行监测。
凭借其分布式架构和深度流量分析能力，Intermapper尤其适合用于企业网络的日常运维与故障排查，同时也能够满足教育机构培训及中小企业的轻量化监控需求。

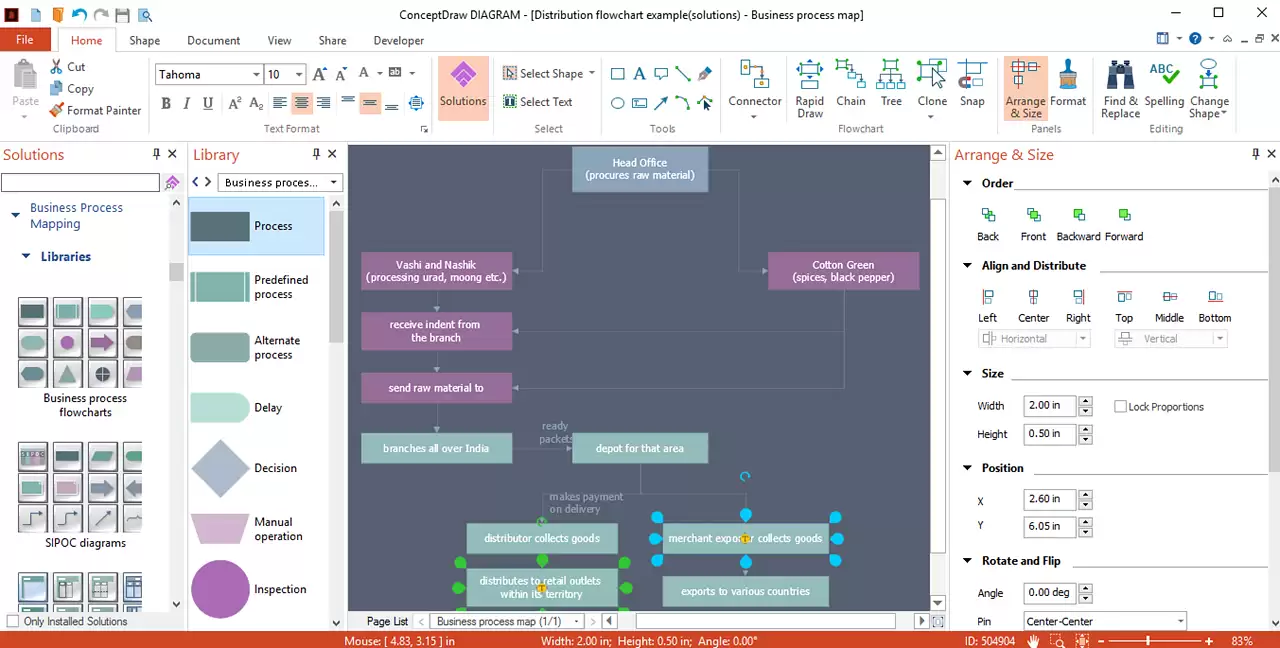

6. ConceptDraw：多格式导出的网络拓扑图软件
/ignore-error/1" uploadprocessed="true">
ConceptDraw是一款功能全面的办公绘图套件，其能力范围不仅限于网络拓扑图，还涵盖了流程图、思维导图、项目管理图等多个方面，适合需要整合多种图表类型的综合型团队。
它的优势在于其灵活性和扩展性：
- 广泛的多格式兼容性：绘图成果可以方便地导出为PDF、PNG甚至Visio格式，轻松嵌入到项目报告或各类办公文档中，适应不同平台的协作要求。
- 跨场景的绘图能力：除了绘制专业的网络拓扑图（如机房布局、VLAN划分图），团队还能用它来绘制业务流程图、项目甘特图或头脑风暴思维导图，实现技术图表与业务图表的统一管理。
- 预置的丰富模板库：软件内置了星型、环形、云架构等多种网络拓扑模板，覆盖了企业网、数据中心等常见场景，用户只需一键套用即可快速生成专业草图，大幅提升效率。

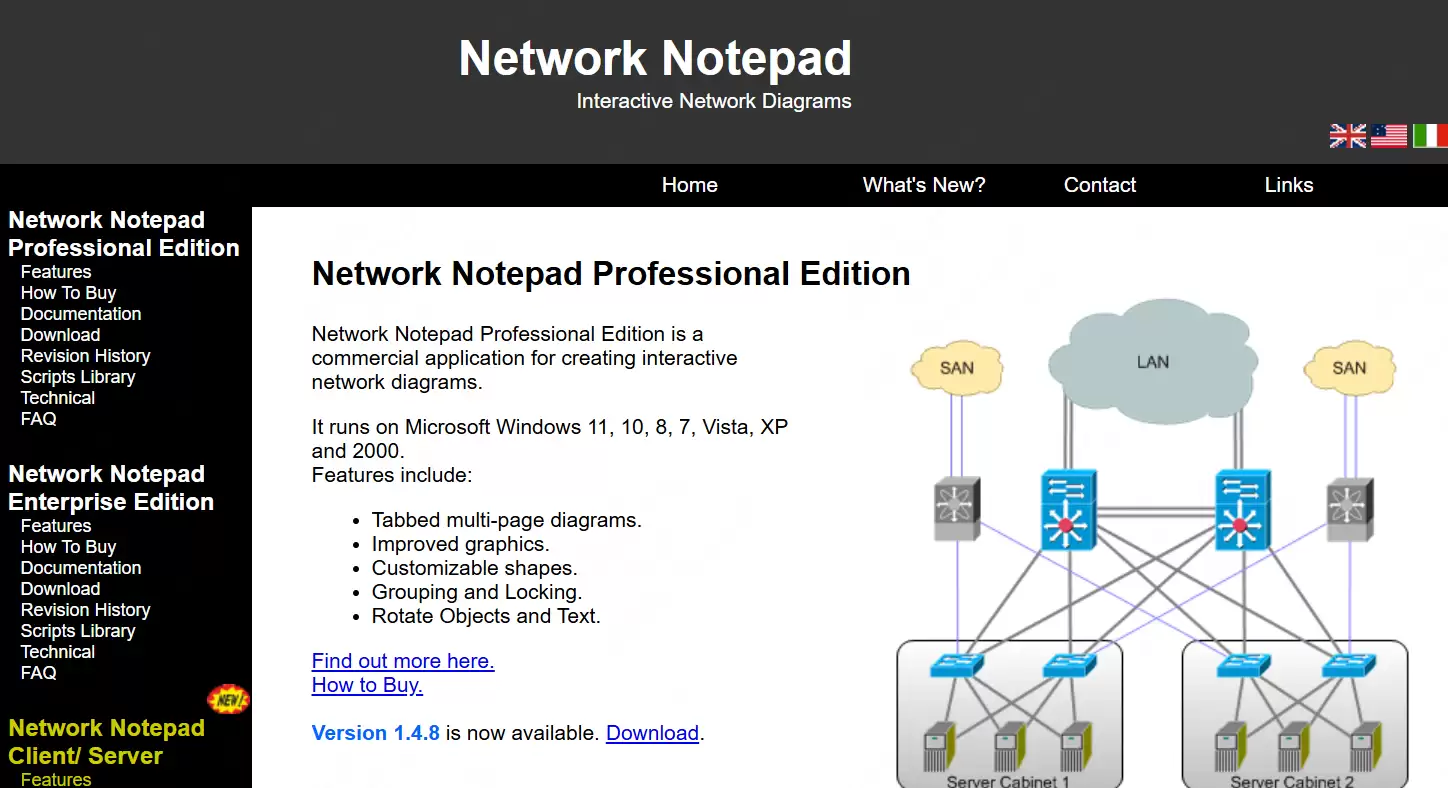

7. Network Notepad：轻量级免费网络拓扑图软件
/ignore-error/1" uploadprocessed="true" alt="网络拓扑图">
对于预算有限，或仅需快速绘制、记录简单网络结构的用户来说，Network Notepad是一个轻量而实用的选择。这款免费软件功能直接，专注于核心的绘图与基础交互。
它的特点非常鲜明：
- 轻量易用，上手迅速：软件界面简洁直观，采用拖拽式操作，从库中选中路由器、交换机、服务器等图标即可放入画布，并通过点击鼠标自动连接。它提供了基础的对齐、分层工具，能帮助用户快速整理出清晰的拓扑结构，几乎无需学习成本。
- 具备基础交互与监控能力：这或许是它最突出的亮点——用户可以在绘制的设备上右键点击，直接执行Ping、Telnet、Traceroute等网络测试命令。若配合NNMonitor工具，图纸还能实时显示设备在线状态（通常绿色代表在线，红色代表故障），并触发警报，让静态图纸“活”起来。
因此，Network Notepad非常适合中小型企业、IT技术人员用于快速记录或演示网络结构，在教育场景中用于教学演示也颇为得心应手。
总结
可以看到，这七款软件各有侧重，从强调协作易用的boardmix、Lucidchart，到专注自动化监控的SolarWinds NTM、Intermapper，再到专业深厚的Visio和灵活全面的ConceptDraw，以及轻量免费的Network Notepad。选择哪一款，最终取决于你的核心需求：是追求团队协作效率，还是需要动态监控能力；是用于复杂专业设计，还是只需快速记录演示。
对于国内团队而言，boardmix博思白板因其全中文环境、丰富的社区模板和强大的多人在线协作功能，是一个综合性价比很高的选择。它不仅适用于专业的网络拓扑图绘制，其内置的AI助手还能辅助生成思维导图、代码等内容，功能覆盖全面。
