热门系统架构图模板免费下载，高清设计素材大全

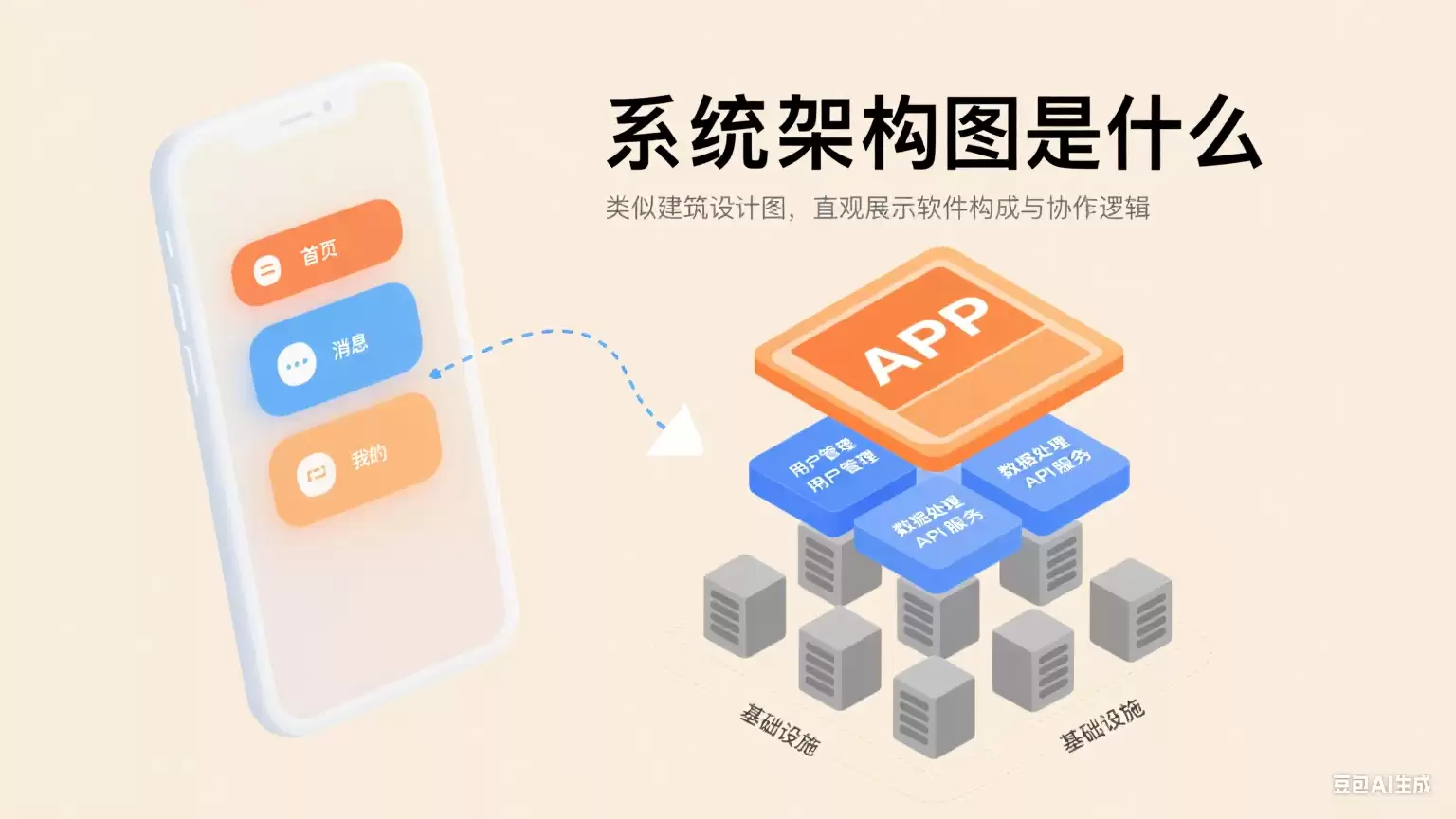

在软件工程与系统设计领域，一张清晰、专业的系统架构图，其战略价值堪比建筑师的施工蓝图。那么，系统架构图究竟是什么？简而言之，它是一种标准化的视觉语言，用于结构化地呈现一个软件系统的核心组成部分、技术模块以及它们之间的数据流向与交互关系。例如，一个复杂的移动应用后端，其服务拆分、数据库设计、API调用链路等关键信息，都能通过一张精心绘制的架构图一目了然。
为何强烈推荐使用成熟的系统架构图模板？答案在于效率与准确性。从空白画布开始手动绘制，极易导致逻辑遗漏、团队理解偏差以及后续迭代维护困难。而一套经过行业验证的系统架构图模板，本质上是将最佳设计模式与通用解决方案进行了可视化封装。它不仅能极大提升技术方案评审与跨部门沟通的效率，更能有效降低新成员理解复杂系统设计的认知负荷，确保项目协作从初始阶段就建立在清晰、一致的基础上。
2. 热门架构图模板深度解析
认识到模板的价值后，我们深入剖析几款在实际工作中备受推崇的系统架构图模板。这些模板覆盖了主流业务场景，您可以根据自身需求直接参考或适配使用。

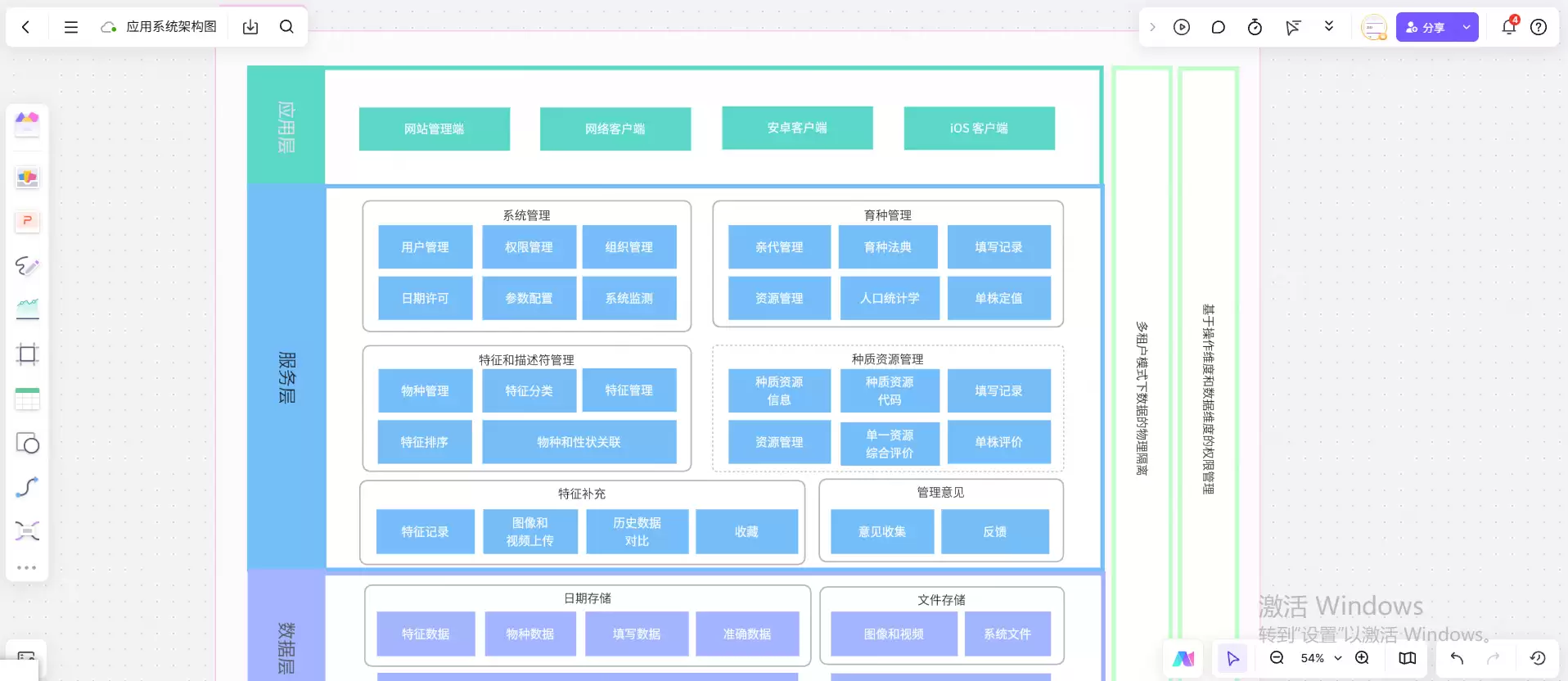

应用系统架构图模板
此模板以农业育种管理系统为例，完美诠释了典型三层应用架构。顶层为用户交互层，定义了各类用户的访问入口；中间层为核心业务服务层，集成了从权限控制到全流程业务处理的功能模块；底层为数据持久层，清晰区分了结构化数据库与非结构化文件存储。该模板系统性地解答了“用户角色、功能模块、数据存储”等核心设计问题，适用于大多数后台管理系统开发。团队只需根据自身业务替换模块名称，即可快速搭建出符合规范的系统架构设计草图。

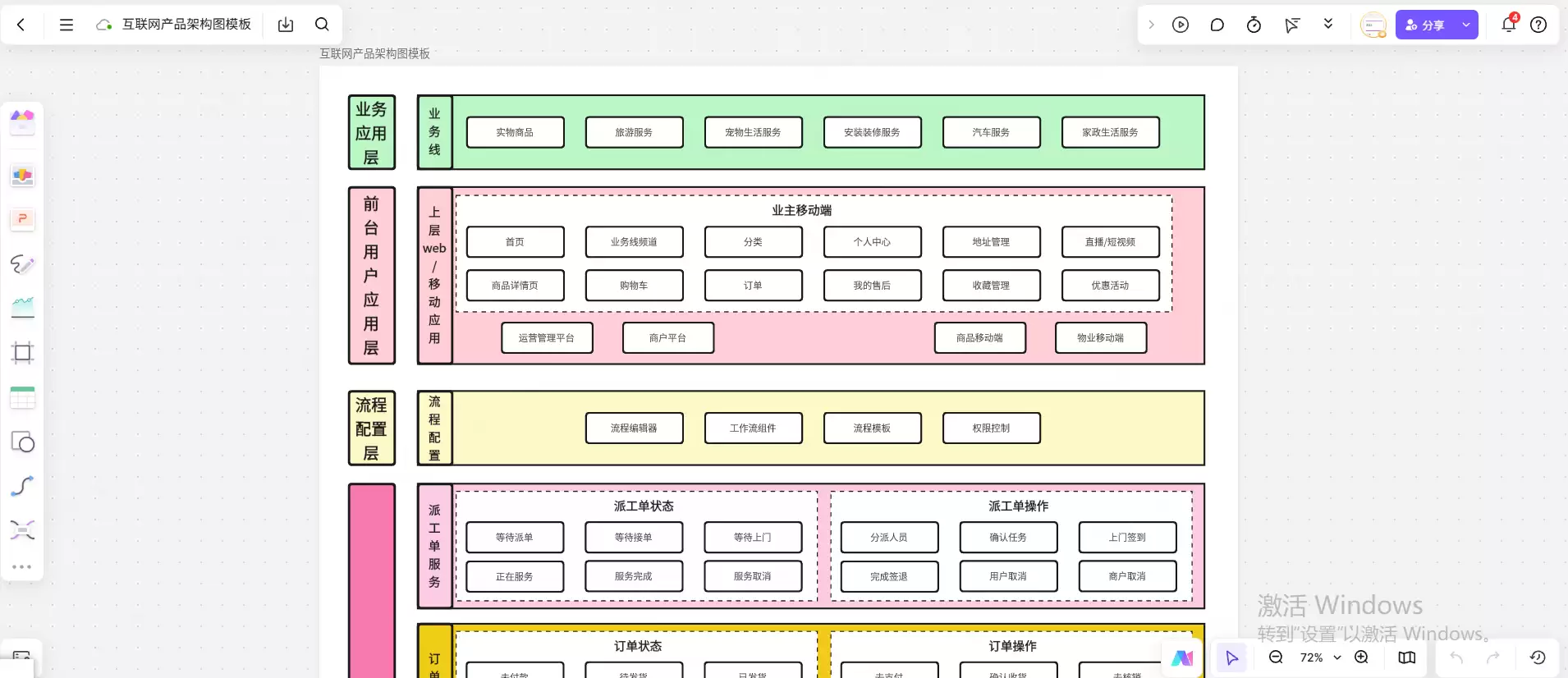

互联网产品架构图模板
这是一份高度标准化的生活服务类O2O平台架构模板，适用于外卖、到家服务、本地生活等互联网产品。模板逻辑清晰地划分为四大层次：业务定义层、用户操作层、流程配置层与核心支撑层。它完整描绘了从用户下单、服务商接单、流程自定义到订单、支付、营销闭环的完整业务链路。无论是用于产品需求文档（PRD）的技术部分阐述，还是向开发团队讲解系统模块划分，这份模板都能提供极具说服力的可视化框架。

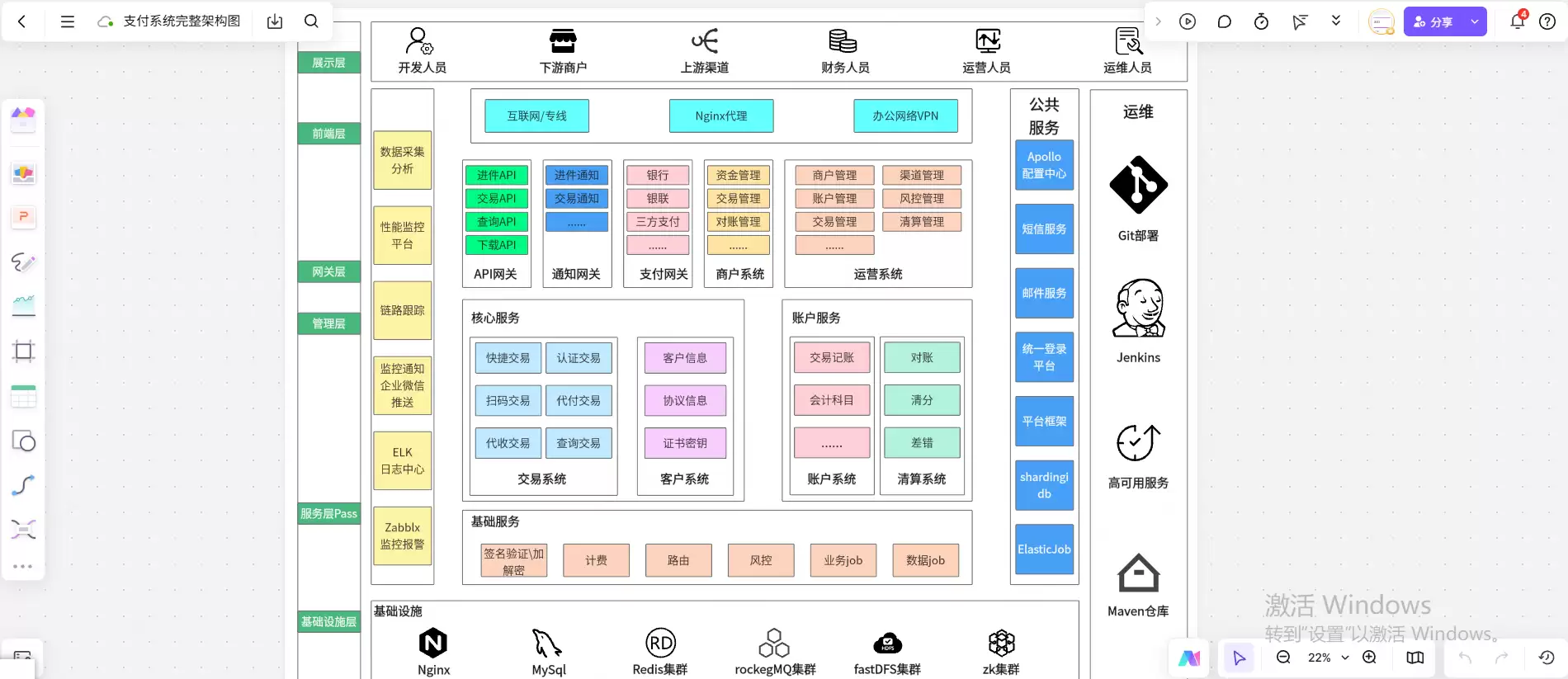

支付系统完整架构图
对于涉及在线交易、电商结算的平台，这套金融级支付系统架构模板具有极高的参考价值。它采用严谨的六层架构设计：从展示层、前端层、网关层，到管理层、服务层，最后到底层基础设施。每一层都明确了其职责，如网关层统一接入与管理API，服务层封装交易、风控、清结算等核心能力。此模板是设计高可用、高安全支付系统，或进行技术方案选型与评审时的理想参考框架，能确保系统分层清晰、职责明确。

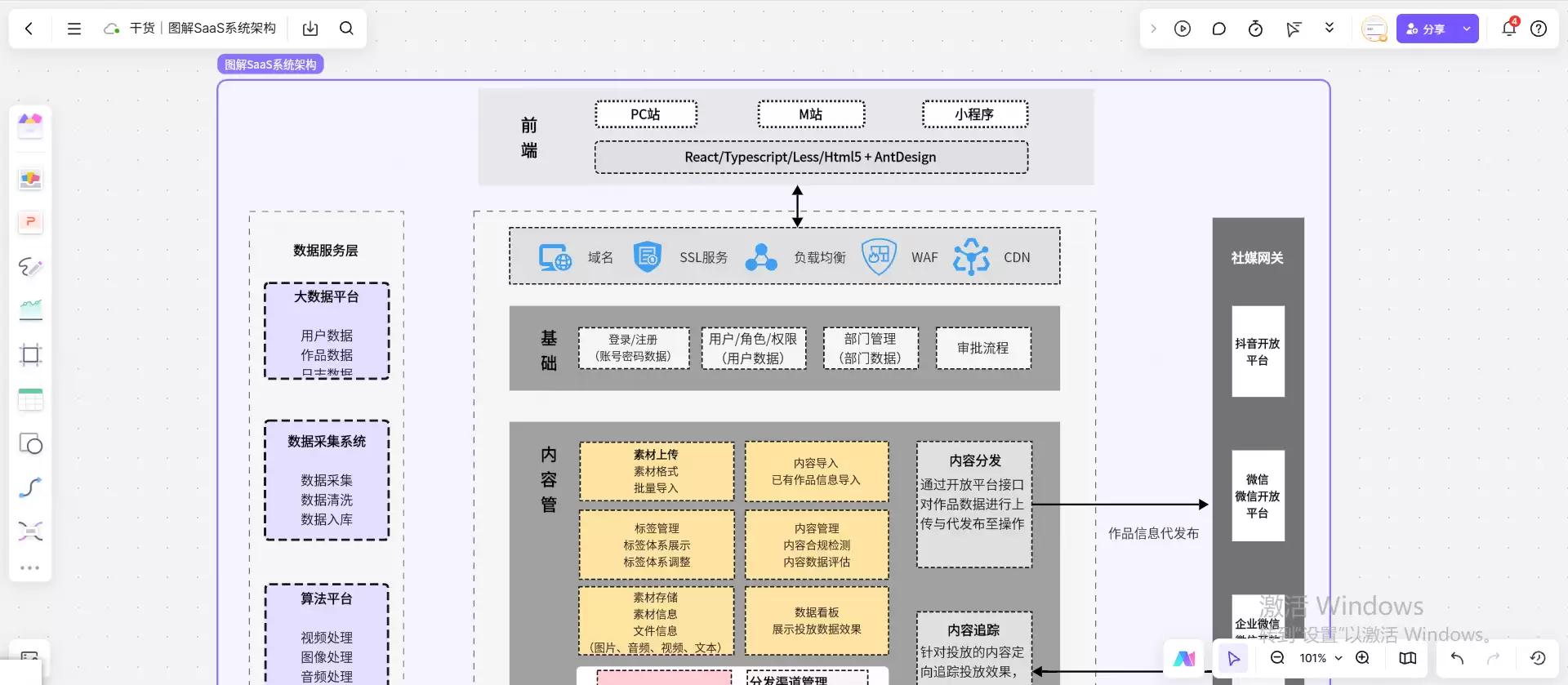

SaaS系统架构模板
如果您计划构建自媒体平台或内容型SaaS产品，这套内容管理系统（CMS）架构模板是绝佳的起点。它展示了典型SaaS应用的分层结构：多端适配的前端层、保障稳定与安全的网络层、核心的内容创作与管理功能层、负责数据治理与智能分析的数据服务层，以及混合存储方案和外部生态集成机制。该模板系统性地解决了内容生产、审核、多渠道分发、数据分析及平台互联等关键问题，为内容驱动型产品的技术架构规划提供了清晰蓝图。

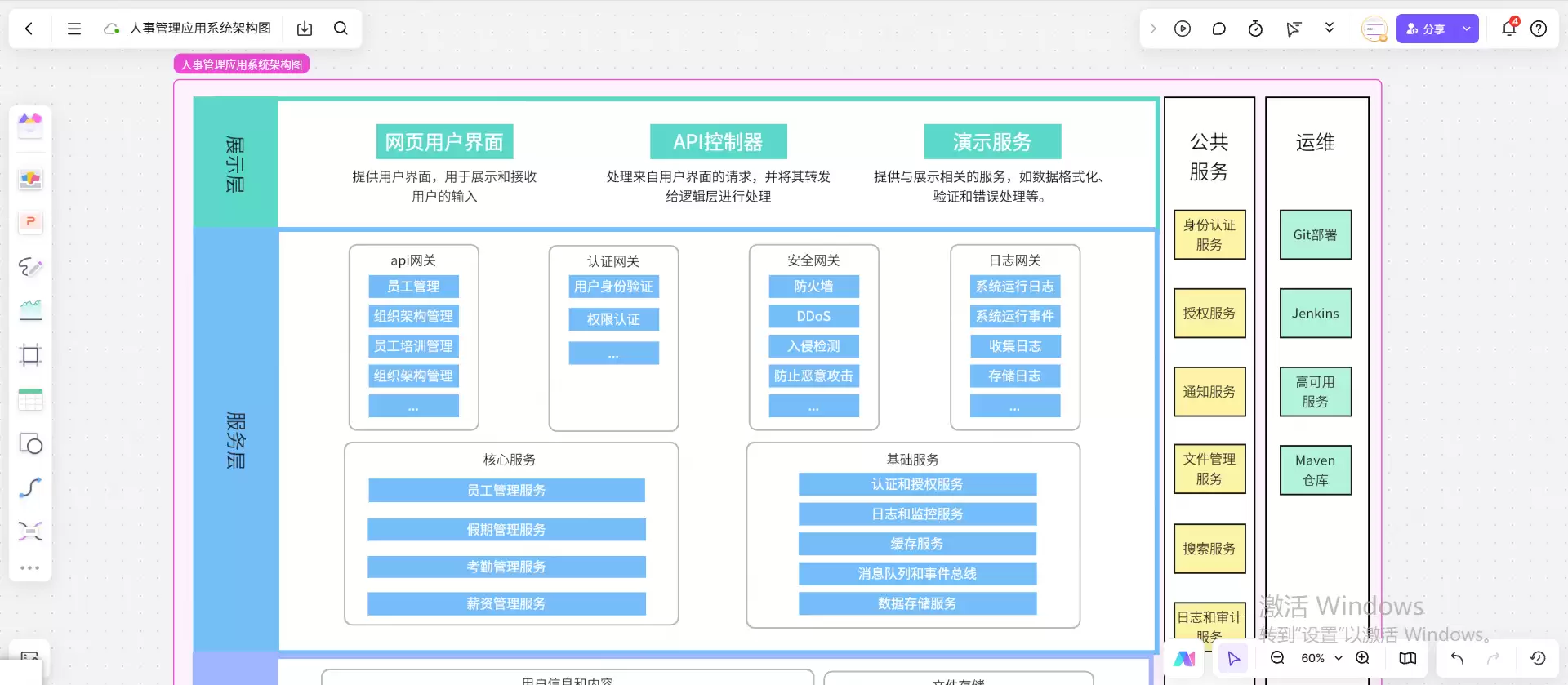

人事管理应用系统架构图
开发涉及员工全生命周期管理的HR系统时，这套人力资源管理系统架构模板极具指导意义。其架构层次分明：展示层提供Web、移动端等多入口；独立的API网关层确保接口安全与统一；微服务化的业务层拆分网关服务与核心HR服务；数据层实现结构化与非结构化数据的分离存储。模板特别突出了权限控制与数据隔离的设计，有助于团队在项目初期就对组织架构、角色权限等关键复杂点达成共识。

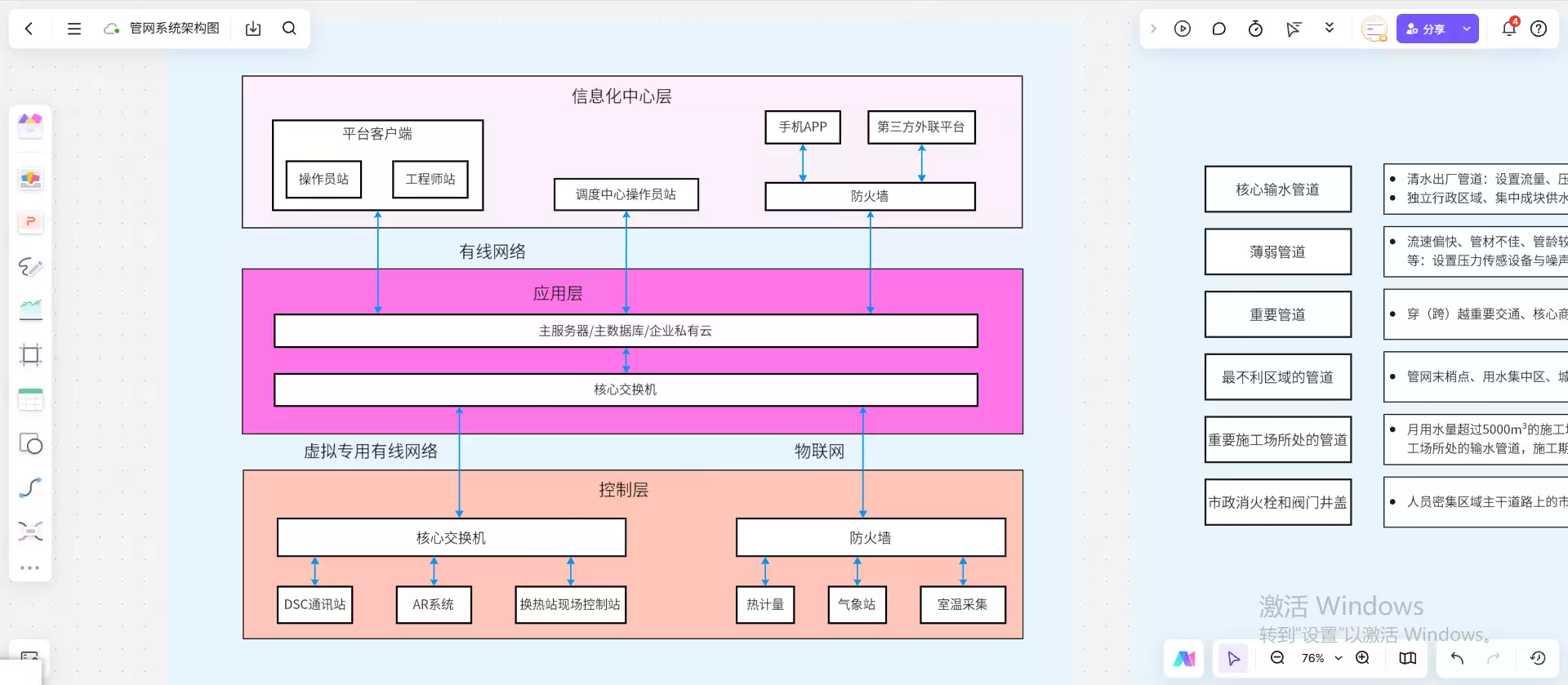

管网系统架构图
面向智慧工厂、智能园区等场景的物联网系统开发，这套工业物联网（IIoT）系统架构模板提供了专业范本。其三层架构清晰明了：感知与控制层负责连接现场设备并采集数据；网络与应用层通过服务器和交换机进行数据汇聚、处理与转发；最上层则为监控与管理终端，实现可视化管控。它完整展示了从边缘设备数据采集、到平台数据集成分析、再到上层应用决策反馈的闭环，是工业互联网与数字化转型项目架构设计的优秀参考。
3. 如何高效使用系统架构图模板
选对模板只是第一步，掌握高效的使用方法才能最大化其价值。以下是几个关键实践技巧。
选择模板的核心：精准匹配需求
模板选择的首要原则是场景契合度。例如，开发企业内部运营平台，可参考“应用系统架构图”；构建高并发交易系统，则应深入研究“支付系统架构图”。关键在于领悟模板背后的架构思想（如分层、微服务、事件驱动等），而非生搬硬套，从而灵活适配自身独特的业务需求。

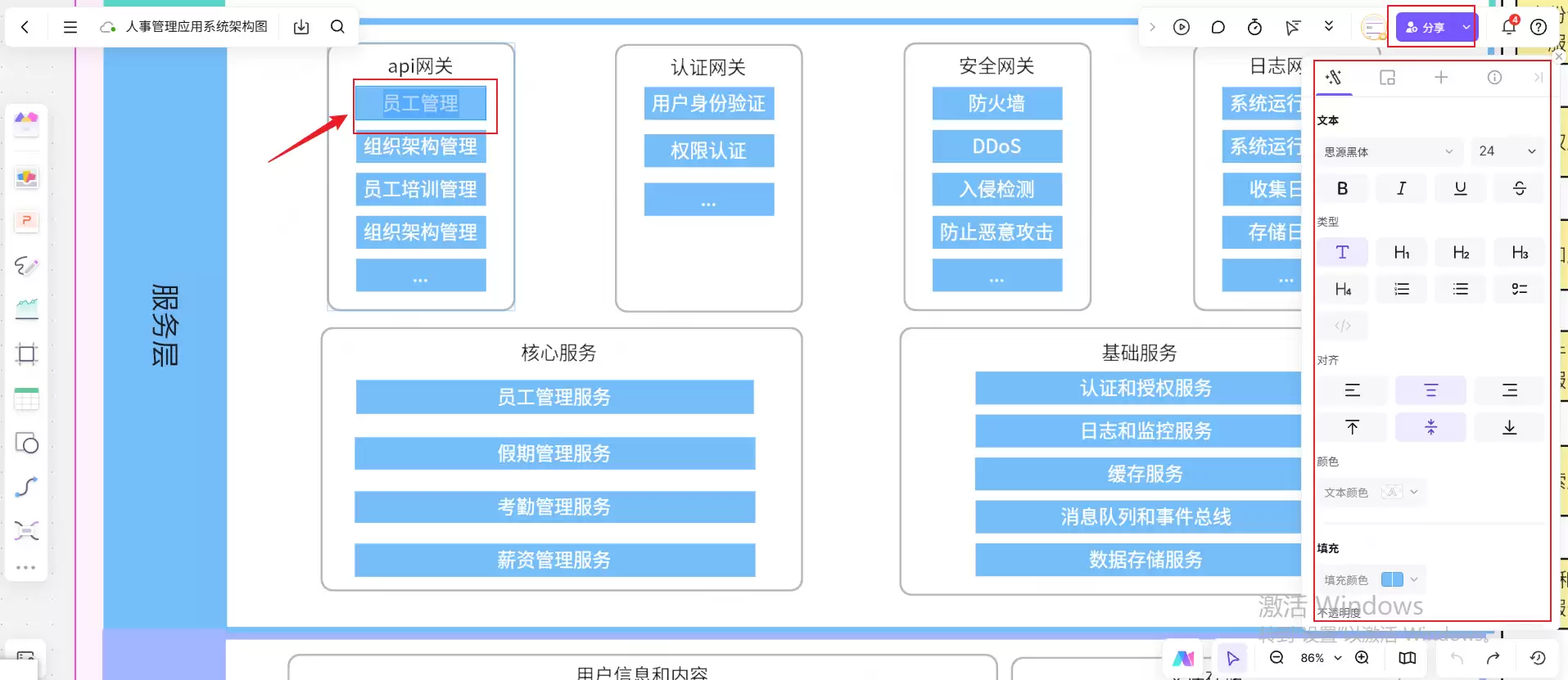

修改与定制：从复用到创新

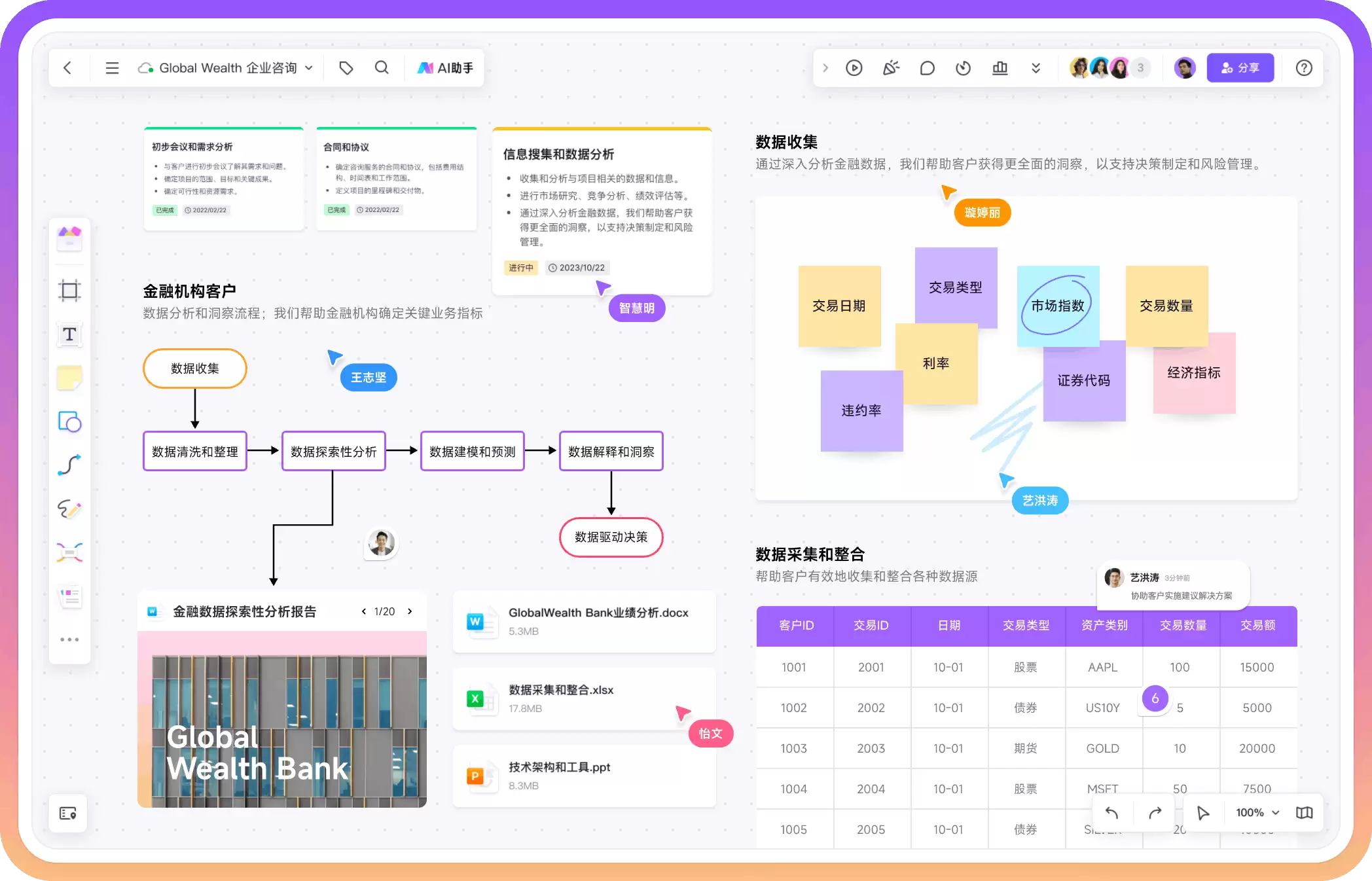

利用专业的在线白板工具修改模板通常非常高效。推荐的工作流程是：首先使用思维导图梳理核心业务流与功能点；然后直接在模板副本上进行操作——更新文本标签、增减功能模块、调整依赖关系。更重要的是，利用工具的实时协作功能，邀请产品、研发、测试等角色共同在线编辑与评审，通过@提及功能针对特定模块展开讨论，能显著提升架构设计阶段的协同效率与方案质量。
成果导出与汇报
架构图最终定稿后，可便捷地导出为高分辨率PNG、JPG图片或矢量PDF文档，用于嵌入设计文档、项目汇报或技术分享。一些先进工具还支持将架构图与AI辅助生成的说明文档、演示幻灯片自动关联，实现从技术设计到项目汇报材料的无缝衔接，让您的方案呈现更加专业、连贯。
总结
总而言之，系统架构图是确保软件设计质量与团队协同一致性的关键工具，而优质的模板库则是加速这一过程的催化剂。它们能帮助团队快速对齐愿景、厘清技术边界。通过有效利用覆盖多场景的架构图模板资源，并结合高效的在线协作与输出能力，您的系统设计与技术规划工作必将事半功倍。
- 海量专业模板即取即用，省去从零绘制的重复劳动，聚焦核心设计；
- 支持多人实时协同编辑与评论，确保信息同步，消除沟通壁垒；
- 一键导出多种高清格式，让设计成果的展示与交付尽显专业。
