实体关系ER图入门指南三步掌握绘制方法
在数据库设计与系统架构领域，有一张图表被誉为“沟通的桥梁”与“设计的蓝图”，它能将抽象的业务需求转化为清晰直观的可视化模型。这张图表，就是实体关系图，通常简称为ER图。它不仅是图形符号的组合，更是梳理数据逻辑、理解业务脉络的核心工具，对数据库设计与系统分析至关重要。
什么是ER图
简单来说，ER图是一种用于数据建模的可视化工具。它采用一套标准化的符号系统——矩形代表实体，椭圆形代表属性，菱形表示实体间的联系——来描绘现实世界或业务系统中的概念模型。其强大之处在于，能够清晰展示人、事、物之间复杂的逻辑关系，让项目团队中的设计师、开发人员和业务人员都能基于同一张图达成共识，提升沟通效率。
ER图的组成要素
掌握ER图，关键在于理解其三个核心组成部分：实体、属性和联系。这三者构成了ER图的基本语法与绘制基础。
- 实体：可视为业务系统中的“独立对象”，用矩形表示。例如，在教务管理系统中，学生、教师、课程、班级等可独立存在的业务对象，都是典型的实体。
- 属性：实体具有诸多特征，这些特征即为属性，用椭圆形表示。例如，“学生”实体可拥有“学号”、“姓名”、“入学年份”等属性，每个属性对应数据库表中的一个字段。
- 联系：实体之间并非孤立，它们通过业务关系相互关联，这种关系用菱形表示。联系不仅定义业务交互（如“选修”），还可通过基数（如一对一、一对多、多对多）精确描述实体间的数量对应关系。例如，“一个班级包含多名学生”即是一种典型的一对多联系。
如何在博思白板中绘制ER图
工欲善其事，必先利其器。选择一款高效易用的工具，能让ER图绘制事半功倍。推荐使用功能全面的博思白板BoardMix，其内置从数据库设计到关系模型等多种ER图模板，助力用户轻松完成专业级数据建模。
第一步：梳理业务逻辑关系
绘制前需先厘清思路。明确目标业务模块包含哪些核心对象（实体），以及这些对象之间存在怎样的业务关联（联系）。这一步是确保ER图准确、实用的关键前提。
第二步：利用工具开始绘制

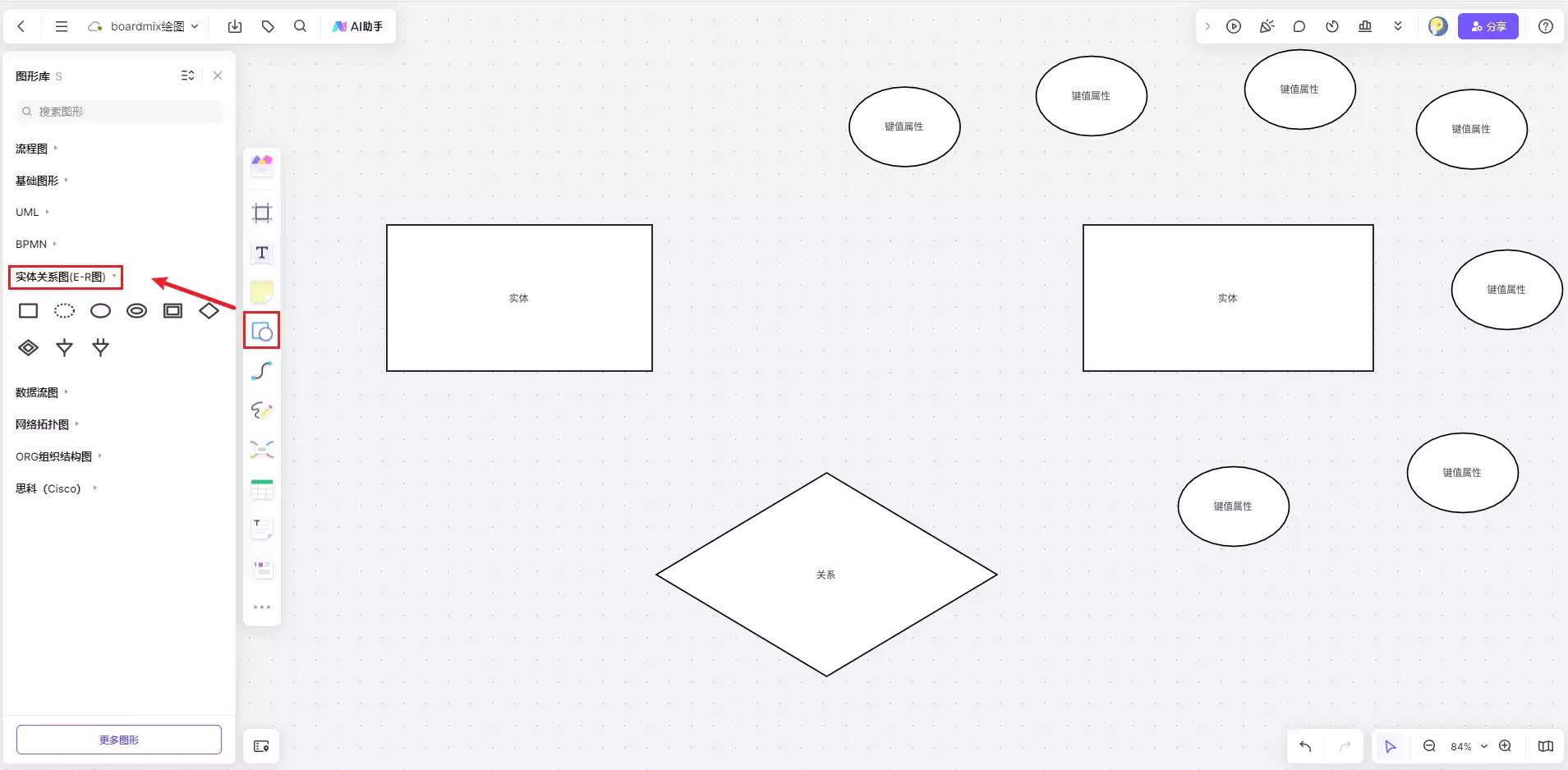

打开博思白板，新建一个白板文件。在左侧工具栏的“图形”库中，可找到绘制ER图所需的所有专业符号。通过拖拽操作，即可将实体、属性、联系等图形元素加入画布，并可自由编辑文本、颜色与连线样式，操作直观灵活。

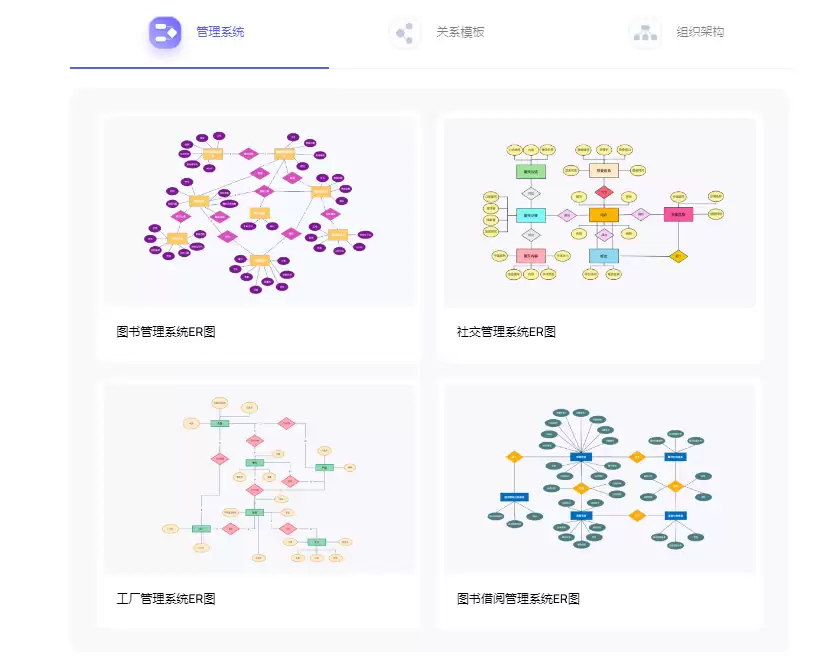

若从零开始感到困难，可直接使用模板资源。博思白板的模板社区收录了大量成熟的ER图及其他图表案例，用户可根据业务需求直接选用，在现有框架上修改内容，省去布局与样式调整的繁琐步骤，快速生成专业图表。
第三步：云端协作与分享
所有编辑内容实时云端保存，无需担心数据丢失。完成后的ER图可导出为图片或PDF文件，也可通过一键分享功能生成在线链接，邀请团队成员查看、评论，实现高效的远程协作与方案评审。
总而言之，ER图是理解复杂业务逻辑、进行数据库设计的重要工具。而博思白板这类现代化绘图工具，通过提供丰富的模板、灵活的编辑功能与便捷的协作体验，显著降低了ER图的绘制门槛。将清晰的业务分析与合适的绘图工具相结合，即可高效设计出结构严谨、逻辑清晰的数据模型。
