近期，英特尔未来几代处理器的技术路线图细节逐渐被披露。综合行业分析师MLID的爆料及多方信息来看，从14A制程的首发，到核心架构的战略性革新，再到超线程技术的重新启用，一条明确的下一代CPU发展脉络已经清晰呈现。

一个值得留意的动向是，英特尔在可预见的未来，很可能延续其混合制造模式。关键的CPU计算核心（Die）部分，预计将继续委托台积电采用其先进的N2(P)工艺生产，而英特尔自身的晶圆厂则主要承担基础Tile及周边模块的制造。在当前半导体产业格局下，这种策略被视为平衡尖端性能、制造成本与供应链稳定性的明智之举。

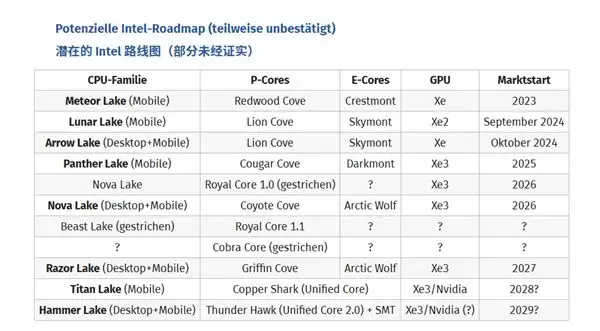

14A工艺与Razor Lake：2028年的战略产品

根据最新规划，英特尔备受期待的14A制程，将首先应用于移动平台的“Razor Lake-UL”处理器。该产品瞄准2028年量产，并有望成为首批采用High-NA EUV光刻技术的消费级芯片。值得注意的是，现有信息表明，移动版Razor Lake在很大程度上可视为前代“Nova Lake”的工艺升级版，这种设计延续性有助于加速产品上市进程。

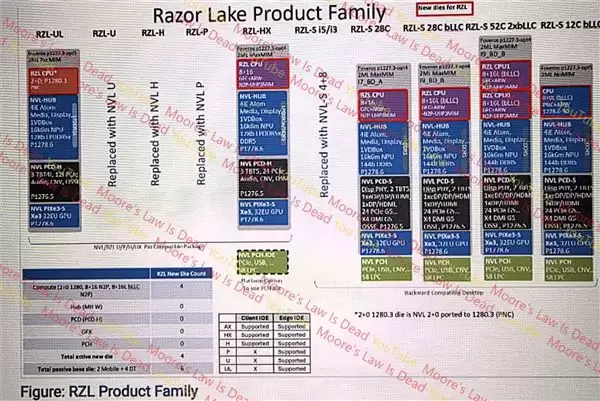

桌面平台的产品布局则更为多样化。Razor Lake的大部分CPU核心仍将由台积电代工，这符合其作为Nova Lake直接迭代产品的定位，是最高效的开发路径。与此同时，英特尔也计划自行生产一颗原生8个性能核（P-Core）的Die，并为其集成大容量L3缓存。这颗芯片极有可能定位为下一代高性价比游戏CPU，主打主流电竞市场。

此外，路线图中还出现了集成高性能核显的Razor Lake变体，以及一款搭载未公开GPU的型号。业界广泛推测，后者很可能采用英伟达的RTX GPU解决方案。这进一步凸显了英特尔未来产品策略的灵活性：通过将不同定位的CPU核心与不同级别的GPU、IO模块进行组合封装，实现对从轻薄本到高端台式机的全场景市场覆盖。

（图中紫色标注部分，即为由台积电负责制造的模块。）

Titan Lake与统一核心架构：迈向“大小核”融合设计

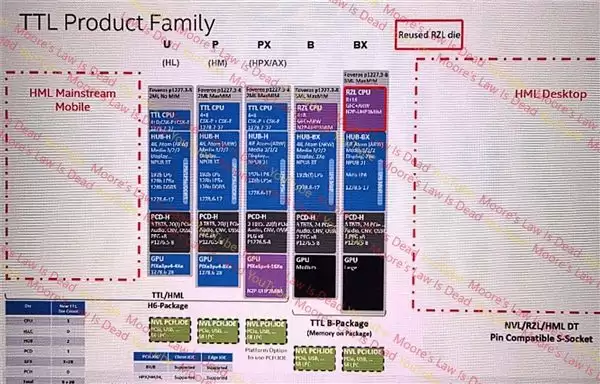

继Razor Lake之后，面向移动计算市场的“Titan Lake”将正式亮相。与之前的“Panther Lake”策略一脉相承，Titan Lake的CPU核心将继续由英特尔自家工厂制造，制程工艺预计将基于18A节点（可能是升级后的18A-U或18A-P版本）。

Titan Lake最引人瞩目的革新，在于它将首次引入名为“Copper Shark”的统一核心架构。这一架构变革的核心思路，是借鉴AMD的Zen/Zen c设计哲学，让传统的性能核（P-Core）也能承担能效核（E-Core）的职能。换言之，其架构基础是统一的，所谓的“密集版本”（Dense）主要通过缩小芯片面积、可能适当精简缓存来实现更高的能效比。本质上，它们是同一架构核心的不同配置形态。

AMD已通过其产品证明了这种“Dense”设计方案的可行性，其能效核心性能表现强劲，甚至已成功扩展到服务器级大型芯片中。英特尔的此次跟进，标志着x86生态两大巨头在底层核心架构的设计理念上，正走向一个新的交汇与融合阶段。

超线程技术回归与未来平台展望

将目光投向更远的未来，预计于2029年推出的“Hammer Lake”处理器，将把SMT同步多线程技术重新带回消费级PC市场。是的，这正是英特尔此前称之为“超线程”（Hyper-Threading）的那项经典技术。事实上，英特尔已确认，全新的SMT技术将率先应用于2028年底左右发布的服务器处理器“Coral Rapids”上——毕竟，数据中心与云计算市场对多线程并行计算能力有着更为迫切和极致的需求。消费级产品随后跟进，符合一贯的技术下放节奏。

最后，关于桌面平台插槽，目前有传闻称新的LGA 1954插槽将至少支持三代CPU产品：包括Nova Lake、Razor Lake和Hammer Lake。然而，这一点仍需后续官方确认。回顾历史，当前主流的LGA 1851插槽在2024年规划初期，也曾被期望承载更多代产品，最终却因英特尔成本控制及产品线调整而大幅缩减其支持范围。过往的经验提醒我们，任何前瞻性的路线图规划，最终都需经受市场竞争与商业现实的严格检验。
