光耦开关工作原理详解及其在电路隔离中的应用
在现代电子设备中，无论是智能家居中的插座、手机快充充电器，还是工业自动化生产线，都离不开一个体积小巧却至关重要的元器件——光耦。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
如果将电路比作一座繁忙的城市，光耦就是那位坐在“隔音玻璃房”中的专业接线员。它不仅能够确保信号准确无误地传递，更能在高压危险来临时，牢牢阻挡冲击，保护后方脆弱的控制核心。今天，我们就来深入解析这个幕后功臣的工作原理及其广泛的应用场景。
一、什么是光耦开关？“光”如何驱动“电”？
光耦，全称为光电耦合器。其核心技术在于巧妙地实现“电-光-电”的信号转换与隔离。

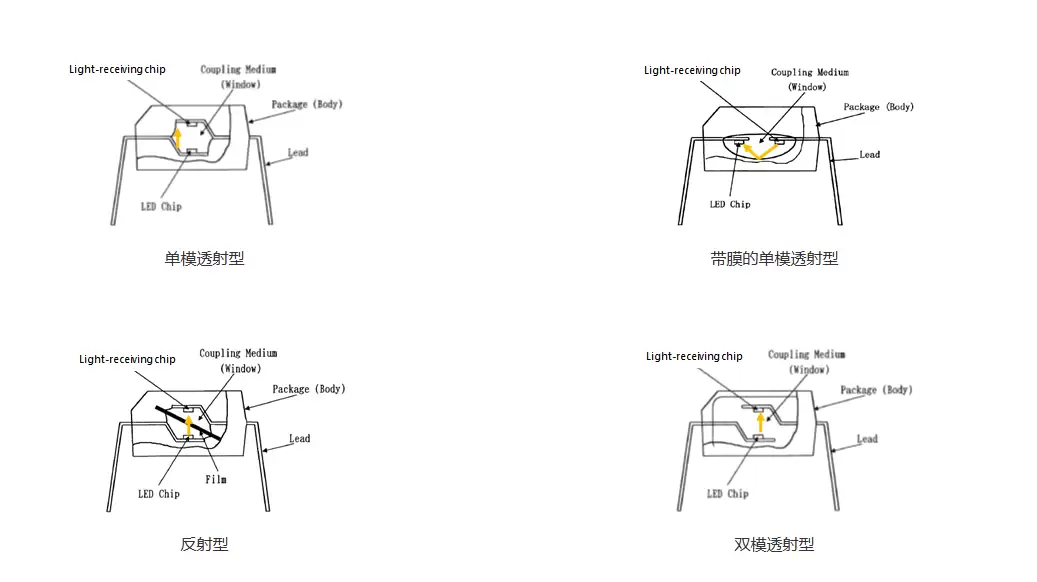

可以想象：在一个密闭的黑色封装内部，住着两位紧密协作的“邻居”：
发光二极管（LED）：担任“信号发射员”。当输入端有电流通过时，它便会发出特定波长的光，从而将电信号转化为光信号。
光敏三极管（或光电晶闸管、光电二极管）：担任“信号接收员”。在无光照射时处于高阻态；一旦“感知”到对面LED发出的光，其内部阻抗会急剧下降，从而导通输出侧的电路。
你或许会问：为何要如此复杂？直接用导线连接不是更简单直接？
这正是光耦设计的核心价值所在：电气隔离。其输入与输出两端在物理上没有直接的电气连接，唯一的通信媒介就是“光线”。这意味着，即使输出侧连接的电机或电网产生了数千伏的浪涌高压，这股破坏性能量也会被光耦内部的光路彻底“隔离”，无法反向传播至左侧精密的控制芯片或微处理器。这层可靠的隔离屏障，是保障系统安全稳定运行的关键防线。
二、光耦开关的“全能表现”：应用场景大盘点
在各类电路中，光耦主要扮演“隔离开关”或“信号桥梁”的角色。与机械式开关相比，它具有响应速度快、寿命长、无触点、抗干扰能力强等显著优势。
1. 智能电表的“安全防火墙”
在电力计量领域，光耦是智能电表中的核心隔离器件。电网侧是危险的高压交流电，而电表内部的计量芯片和通信模块则在低压下工作。光耦在此就像一个绝对可靠的“绝缘传话筒”，精准地将电流采样脉冲信号传递给后端的处理器进行计费运算，同时确保高压在任何情况下都不会“窜入”后端，损坏低压电路。
2. 充电器与开关电源的“稳压指挥官”
您手中的手机快充头或各类电源适配器，之所以能稳定输出5V、9V、12V甚至更高电压，离不开精密的闭环反馈控制，而光耦正是这个反馈环路中的关键“信使”。
当输出电压因负载变化而波动时，次级侧的反馈电路会调节流经光耦LED的电流，改变其发光强度。对面的光敏三极管感应到这个变化后，会将“电压偏高或偏低”的信号传递给初级侧的控制IC（如PWM芯片），芯片随即调整功率开关的占空比。这种基于光信号的隔离反馈，实现了输出电压的高精度与高稳定性，是开关电源高效、安全运行的核心保障。
3. 通信接口的“电位翻译官”
在复杂的工业控制系统或不同接地电位的设备之间，常常需要通过RS-232、I2C、UART等总线进行数据通信。如果两个设备的“地”电位存在差异，直接连接会产生地线环流，导致信号失真、通信错误甚至硬件损坏。此时，高速光耦便能大显身手。它能以每秒数兆比特（Mbps）甚至更高的速度“闪烁”，将数字信号以光的形式瞬间跨越电位障碍进行传递，在完美实现信号传输的同时，确保两端电路的电气独立性。
4. 驱动大功率设备的“安全导火索”
在工业自动化中，PLC（可编程逻辑控制器）或单片机输出的控制信号电流微弱，无法直接驱动大功率电机、电磁阀或加热器。这时，光耦就充当了理想的中间驱动与隔离级。微弱的控制信号点亮光耦的LED，光耦导通后，再去安全地触发后级的可控硅、功率MOSFET或固态继电器（SSR），从而实现对大电流负载的可靠、无火花控制。
三、为什么工程师越来越青睐国产光耦？
过去，中高端光耦市场长期被少数国际品牌所主导。然而，近年来市场格局正在发生显著变化，一批优秀的国产光耦厂商凭借持续提升的产品性能、出色的性价比以及快速的服务响应，赢得了越来越多研发工程师的信任与选择。
核心性能对标国际水准：在关键参数上，如隔离电压（最高可达5000Vrms以上）、电流传输比（CTR）的稳定性与一致性、响应时间、长期可靠性等，主流的国产光耦产品已能达到与国际品牌同台竞技的水平，完全满足绝大多数工业控制、消费电子及新能源应用的需求。
快速响应与定制化优势：面对物联网、智能家居、新能源汽车等领域的快速迭代需求，国产厂商通常能提供更灵活的客制化方案、更短的技术支持响应时间和交货周期，这为产品的快速研发与上市赢得了宝贵的时间窗口。
四、选型小贴士：如何挑选一款合适的“光耦”？
对于电子工程师或爱好者而言，在选择光耦时，重点关注以下几个核心指标，便能高效完成选型：
CTR（电流传输比）：可理解为光耦的“信号转换效率”，即输出端电流与输入端电流的比值。该参数需要在一定工作条件下保持稳定，过高或过低都可能影响电路的线性工作区或反馈精度。
隔离电压：这是保障人身与设备安全的根本参数，常见规格有2500Vrms、3750Vrms、5000Vrms等。若应用涉及市电（220V AC）或工业高压，必须选择具有足够安全裕量和认证（如UL、cUL、VDE）的型号。
速度与带宽：对于数字通信或高频开关应用，需关注光耦的上升/下降时间及传输速率（如1Mbps、10Mbps）。
封装形式：空间紧凑的消费电子产品（如充电器）多选用SOP-4、LSOP-4等贴片封装；对于需要更好散热或用于维修替换的场景，传统的DIP-4、DIP-6直插封装仍是可靠的选择。
五、结语
光耦开关，其貌不扬，隐身于黑色的塑封外壳之内，却是现代电子系统中不可或缺的“安全隔离卫士”与“信号传输桥梁”。它凭借一束光，巧妙地实现了危险高压与安全低压的物理分割，无缝连接了逻辑控制与功率驱动，默默守护着每一台电子设备的稳定、可靠运行。深入理解其原理并正确进行光耦选型与应用，无疑是设计高性能、高可靠性电路的重要基石。
