当前，全球电源与能源市场正经历深刻变革，主要受到两大关键趋势驱动：一是铜价持续攀升带来的成本压力，二是以人工智能数据中心为代表的尖端应用呈现爆发式增长，催生了前所未有的电力需求。为有效应对这些挑战，业界正将战略重心聚焦于三大核心增长领域：电动汽车充电基础设施、可再生能源系统，以及面向AI服务器的高性能电源与备用电池单元（BBU）解决方案。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

在这场技术演进中，宽带隙功率半导体与基于人工智能算法的数字控制器，构成了推动产业升级的两大核心技术支柱。它们的共同使命是实现更高的能源转换效率、更优化的系统总成本、更强大的性能输出以及无与伦比的运行可靠性。而承载这一系列技术演进的核心物理载体，正是固态变压器技术。

随着AI技术以惊人的速度迭代，AI服务器已成为支撑大规模高性能计算任务不可或缺的基石。与传统通用服务器截然不同，为高功耗GPU集群稳定供电的严苛需求，对服务器供电单元（PSU）提出了前所未有的高标准：必须具备更高的转换效率、更大的单位体积功率密度，以及坚如磐石的可靠性。本文将深度剖析由意法半导体工业电源与能源技术创新中心研发的、采用前沿宽带隙（WBG）技术的5.5kW ORv3标准PSU，详细解读其技术内核、实测性能表现，并探讨其在AI算力时代所具备的独特价值与竞争优势。

行业背景：AI服务器功率需求的指数级增长

以英伟达为例，其计划于2025年发布的Blackwell Ultra GPU系统，单相交流PSU的功率需求已高达5.5kW。而预计在2026年面市的下一代Rubin GPU架构，功耗水平将进一步跃升。更为关键的是，单个服务器机架内集成的GPU数量，正从当前的72块向144块迈进，这意味着机架级电力需求将呈现指数级增长。展望2027年及以后，更先进的Rubin Ultra技术将把单芯片功耗推至新的高峰，单个机架内GPU的部署数量甚至可能达到惊人的576块。届时，依赖5.5kW或12kW单相交流PSU的传统供电方案将彻底无法满足需求。因此，面向未来AI服务器架构的高压直流供电系统，已完成技术方案定义并进入了产品化开发阶段。

简而言之，从英伟达公布的清晰技术路线图中可以解读出一个明确信号：构建面向未来的AI算力基础设施，必须依赖先进的电源转换与管理技术作为基石，以确保整个系统的平稳、高效运行。

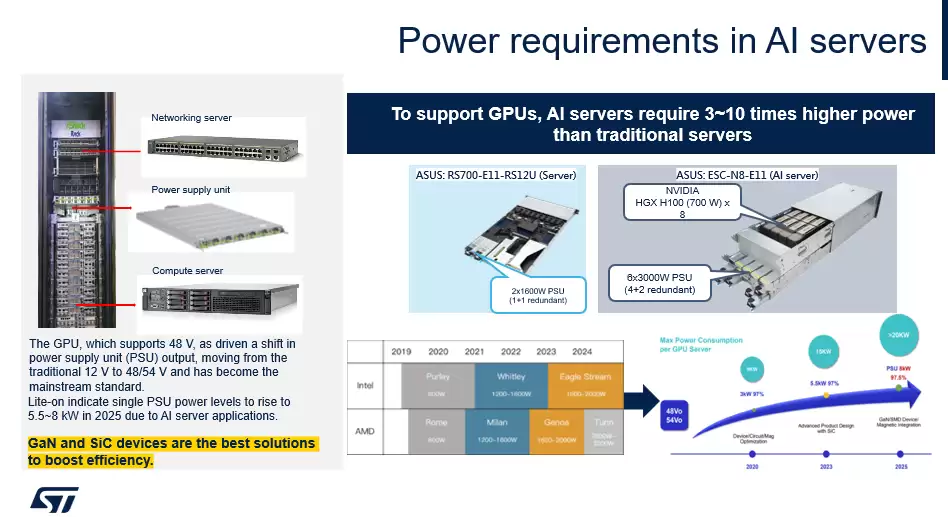

下图展示了基于新供电架构的典型AI服务器机架布局，涵盖了网络服务器、集中式供电单元和计算服务器节点。与传统机架设计相比，有三个关键性变化尤为引人注目。

首先是供电总线电压的升级。主流规格已从沿用多年的12V直流总线，全面升级至48V或54V。随着新一代兼容48V直流的GPU被广泛采用，这一技术转变已成为不可逆转的行业趋势。根据权威机构预测，在AI服务器市场快速扩张的强力驱动下，单个PSU的额定功率预计到2025年将普遍提升至5.5-8kW区间。

其次是系统额定功率的剧增。为支持多块高性能GPU（例如8块英伟达HGX H100模组，每块功耗高达700W）协同工作，AI服务器所需的整体功率是传统服务器的3到10倍。例如，华硕推出的ESC-N8-E11 AI服务器采用了6个3000W的PSU（采用4+2冗余配置）来满足超过20kW的系统总功耗，而其传统的RS700-E11-RS12U通用服务器仅需2个1600W的PSU（采用1+1冗余配置）即可。

第三是对效率和功率密度的极致追求。在系统功率大幅提升的同时，如何实现更高的转换效率和更大的功率密度，依然是电源设计工程师面临的核心挑战与攻关方向。

这些鲜明的趋势共同表明，宽带隙半导体技术和磁集成技术，将成为满足未来AI服务器对效率与功率密度双重严苛需求的关键突破口。WBG材料（以氮化镓GaN和碳化硅SiC为代表）因其在开关频率、转换效率和功率密度上远超传统硅基器件的卓越性能，被业界公认为实现下一代电源性能飞跃的最佳解决方案。

WBG技术：驱动PSU创新的核心引擎

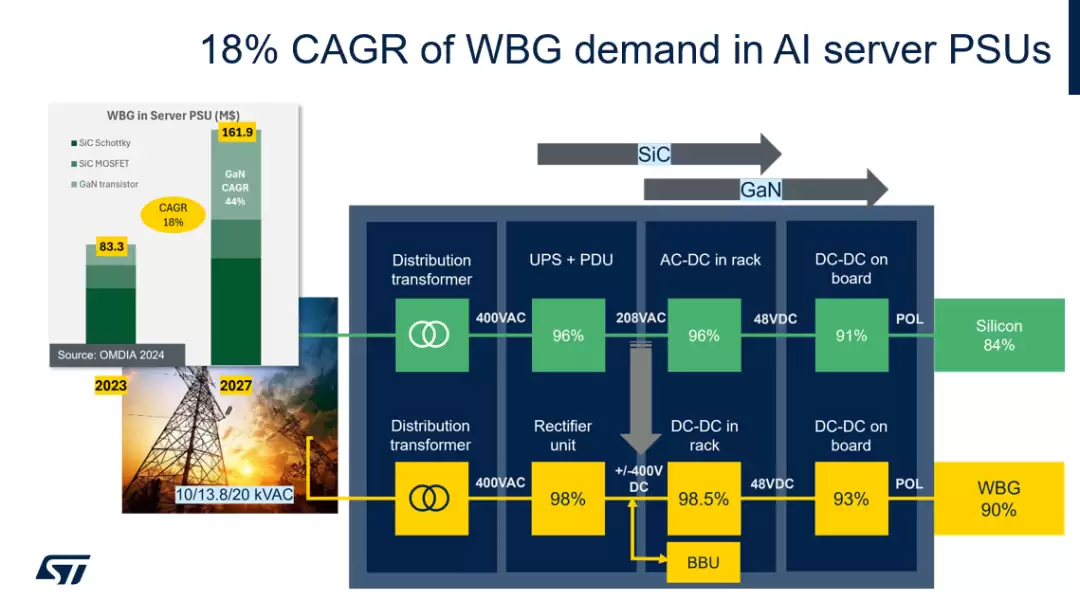

宽带隙半导体技术，特别是氮化镓（GaN）和碳化硅（SiC），正在彻底重塑电力电子行业的格局。最新的市场调研数据显示，从2023年至2027年，AI服务器PSU对WBG器件的需求将以每年18%的复合年增长率高速增长。其中，GaN晶体管的市场增速尤为惊人，预计复合年增长率将高达44%，这清晰地揭示了WBG器件在高端AI电源市场的主导地位正日益巩固和加强。

与传统的硅基功率器件相比，WBG器件的优势是全方位的：更高的开关频率与转换效率、更大的功率密度、更低的导通与开关损耗，以及更优异的热管理性能。这些特性对于AI服务器电源至关重要，因为后者不仅要求PSU在复杂多变的工作负载下始终保持高效运行，还必须在日益紧凑的机箱空间内实现更低的功耗与温升。

为全面支持高性能PSU的开发，意法半导体提供了业界领先的完整产品组合，涵盖硅基及SiC MOSFET与二极管、GaN高电子迁移率晶体管（HEMT）、IGBT、先进的功率模块（如ACEPACK、SLLIMM系列）、专为SiC/GaN优化的隔离式栅极驱动器，以及各类数字控制器与高精度传感器。这种从芯片到系统的全栈式解决方案，为专为AI应用量身定制的高性能、高可靠性PSU提供了强大的技术赋能。

5.5kW ORv3 AI服务器PSU深度技术解析

先进的电路拓扑结构

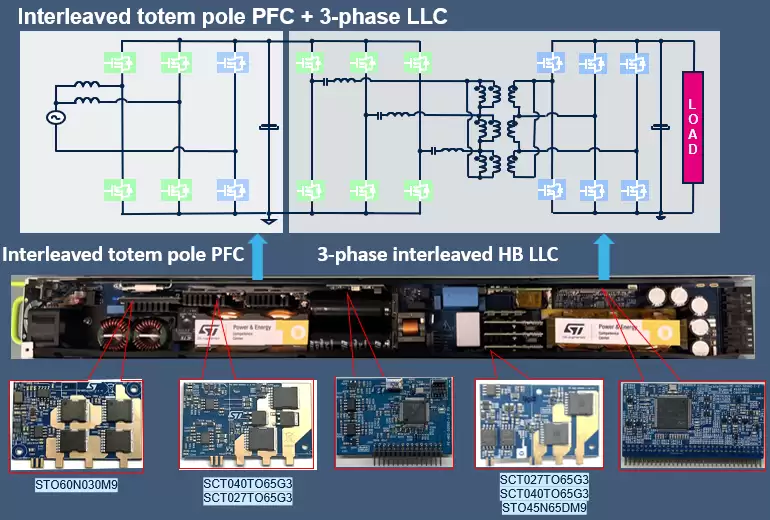

这款5.5kW ORv3 PSU采用了业界领先的先进拓扑结构：交错式图腾柱无桥功率因数校正（TTP PFC）结合三相交错半桥（HB）LLC谐振变换器。该结构是专为满足AI服务器对高功率、超高效率及高功率密度的需求而量身定制的。

交错式TTP PFC架构具备优异的可扩展性，可轻松从双路扩展至三路，以从容应对未来更高功率的应用场景；同时，创新的磁集成技术有效缩减了磁性元件的体积和数量，降低了系统功率损耗，从而同步实现了功率密度和转换效率的双重提升。三相交错LLC拓扑则显著降低了输入输出电流纹波，有助于实现多相之间的均流，并通过优化的磁性元件设计，最大限度地压缩了电感器和变压器的物理尺寸。

关键电气规格与性能参数

这款5.5kW ORv3 PSU是一款全数字控制的AC-DC电源模块，具备以下关键特性：

输入交流电压范围：180-305VAC（宽范围输入）
输入交流频率范围：47-63Hz
直流输出电压：48-50Vdc（可调）

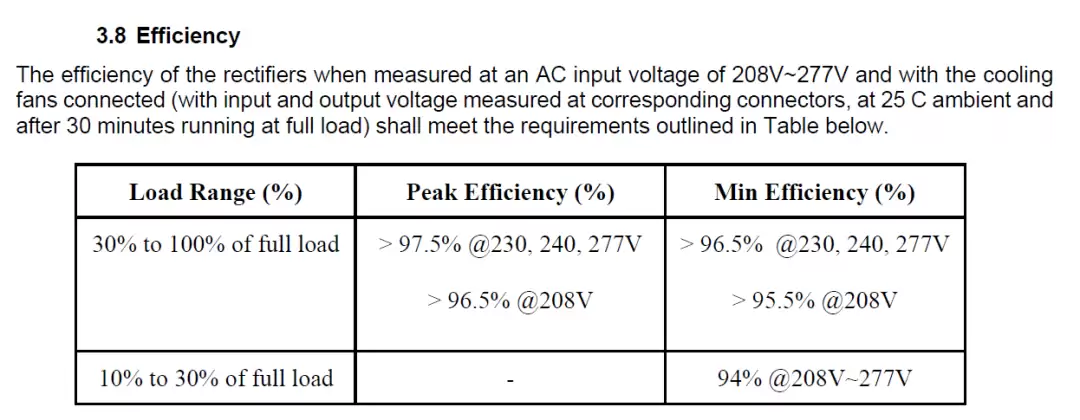

峰值转换效率：高达97.5%@230V/240V/277Vac（30-100%负载）；96.5%@208Vac（30-100%负载）
最高满载效率：96.5%@230/240/277Vac（30-100%负载）；95.5%@208Vac（30-100%负载）；94%@208V~277V（10-30%轻载）
功率因数（PF）：>0.98@100%满载
输入电流总谐波失真（iTHD）：<5%@100%满载
外形尺寸：73.5x640x40mm（紧凑型设计）
功率密度：高达50W/立方英寸
峰值浪涌电流：<30A（满足严苛的启动要求）

核心功率组件构成

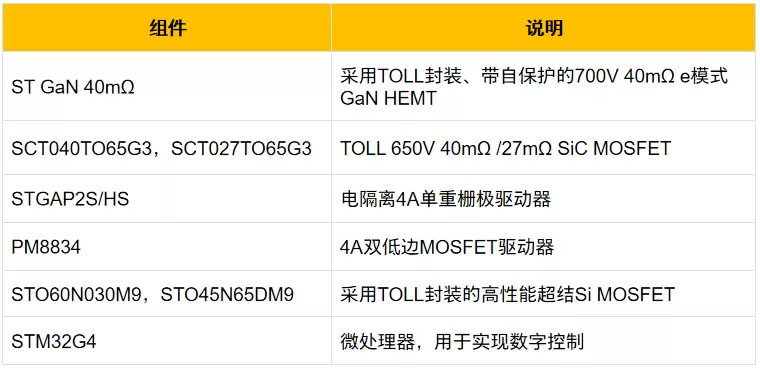

该PSU能够实现卓越的性能指标，得益于意法半导体一系列高性能组件的强力支撑，主要包括：

详尽的性能测试与数据分析

PFC级性能表现

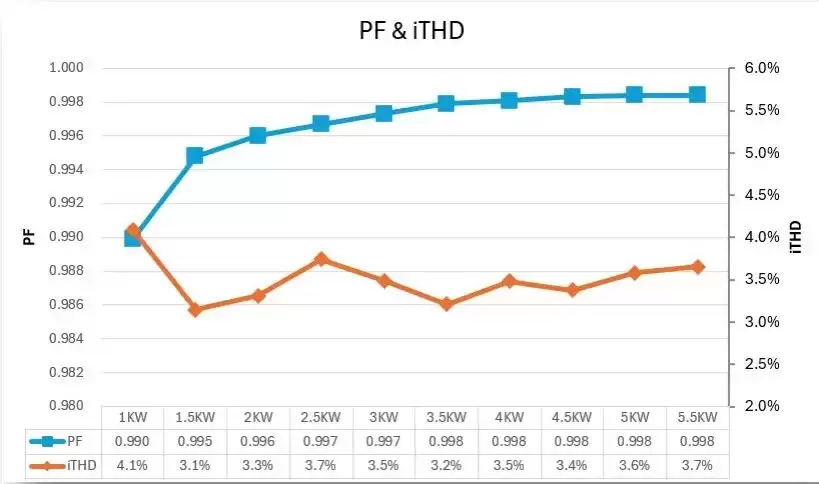

下图展示了在230Vac、60Hz标准工频条件下的测试结果。可以看到，该PSU在整个负载范围内都能保持接近1的极高功率因数（PF），满载时PF值接近0.999。通过采用一种新颖的谐波注入控制策略，其输入电流总谐波失真（iTHD）性能得到进一步优化，不仅轻松满足ORv3规范要求，还有效降低了电网侧谐波污染。

LLC级转换效率

下图给出了三相交错LLC谐振变换器在不同负载条件下的效率曲线。变换器在40%～50%负载区间达到效率峰值，高达98.68%；即使在100%满载条件下，效率仍能稳健地保持在98%左右，展现了出色的负载适应性。

整机解决方案效率

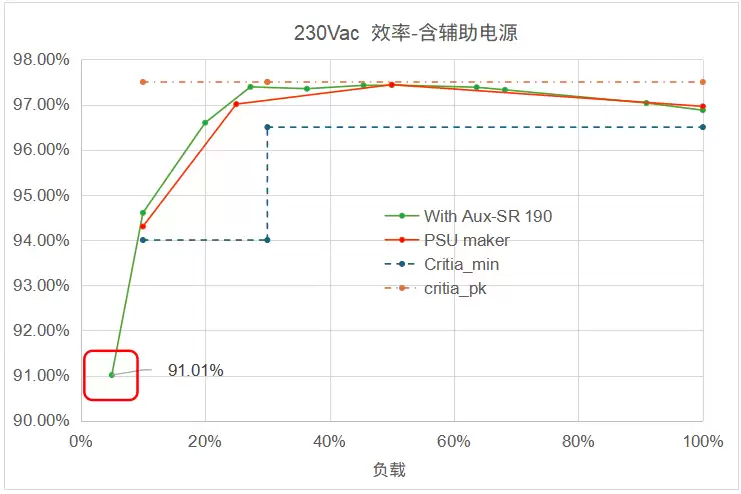

在230Vac标准电压输入下，这款5.5kW ORv3 PSU在全部负载范围（10%至100%）内的整机效率均超越行业主流标准。其满载时97.5%的峰值效率，以及轻载（10-30%）下仍高于94%的稳定效率，充分证明了其相对于市场同类PSU的卓越性能优势。尤为值得一提的是，在极轻载（5%负载）条件下效率仍高达91%，这使其能够轻松满足未来可能出台的更严苛的能效规范要求。

GaN与SiC方案性能对比

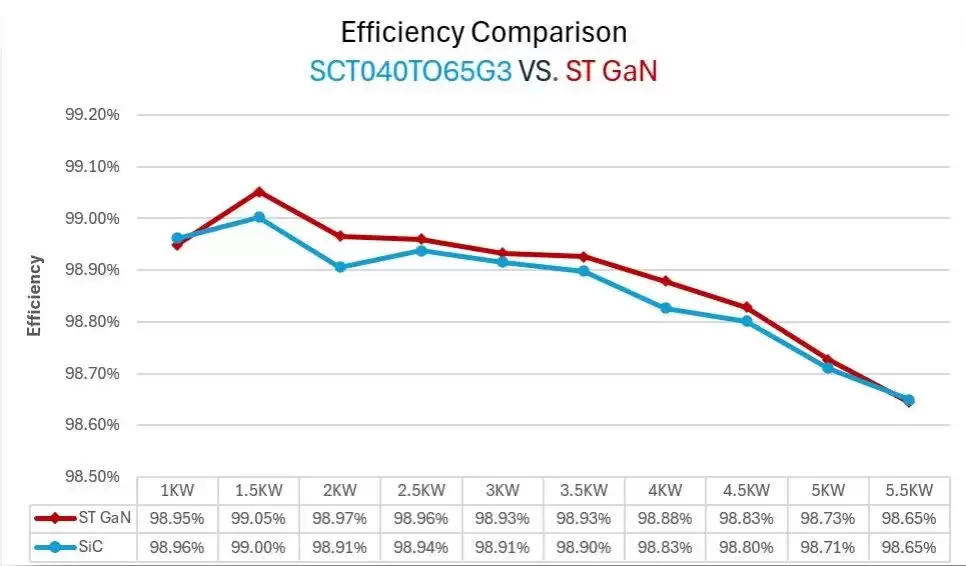

下图对比了采用意法半导体GaN器件与SiC MOSFET器件的PSU性能。测试结果显示，基于GaN的方案在整个负载范围内都能实现更高的转换效率，峰值效率达到99.05%。此外，基于GaN的PSU依旧保持了极高的功率因数（高达0.998）和极低的iTHD（3.1%至4.1%），充分证实了WBG技术在改善电能质量和提升转换效率方面具备双重优势。

核心优势与系统级价值

凭借其先进的拓扑设计和领先的WBG技术应用，这款5.5kW ORv3 PSU为系统设计带来了多项关键优势：

全负载范围高效：创新的混合模式控制策略优化了轻载和重载条件下的效率。通过滞环电流控制，可在同一硬件平台上，仅通过软件配置，灵活实现临界导通模式（TCM）或连续导通模式（CCM）的切换，以适配不同能效要求。
出色的功率扩展能力：双通道交错TTP PFC架构可轻松扩展至三通道，为未来更高功率密度的AI服务器应用提供了平滑的升级路径。
节省空间与成本：磁集成技术显著减少了PSU内部磁性元件的数量和体积，降低了功率损耗，将功率密度提升至行业领先的50W/立方英寸，同时有助于降低整体系统成本。
全面符合ORv3规范：通过新颖的谐波注入控制策略，增强了iTHD性能，确保满足并超越严格的ORv3服务器电源设计规范要求。
高可靠性与稳健性：三相交错LLC拓扑有效降低了电流应力和纹波，并实现了优异的均流性能。结合专门优化的磁性元件设计，进一步缩减了电感器和变压器的尺寸与温升，从而提升了系统长期运行的可靠性。

结论与行业展望

采用先进WBG技术的5.5kW ORv3 PSU，无疑是AI服务器电源领域的一项里程碑式创新。它精准地回应了行业对超高效率、极高功率密度和顶级可靠性的迫切需求。通过整合意法半导体全面的WBG产品组合与优化的电路拓扑，该PSU提供了卓越的综合性能，足以从容应对现代及未来AI服务器的严苛供电挑战。

随着全球AI算力需求的持续爆炸性增长，以及遵循英伟达技术路线图所提出的到2027年建成吉瓦（GW）级AI工厂的宏伟目标，市场对高功率、高效率、高密度PSU的需求只会愈演愈烈。可以确信，WBG技术将继续作为下一代PSU创新的核心驱动力，而意法半导体的这款5.5kW ORv3 PSU解决方案，已然为未来的AI服务器电源树立了新的性能标杆。展望未来，在功率元件进一步集成、数字控制算法智能化以及先进热管理技术等方面的持续优化，将不断推动PSU性能突破物理极限，从而为下一代的AI计算革命提供坚实、高效、可靠的能源基石。
