“日本光刻胶领先中国30年”

“没有ASML的光刻机就是废铁”……

最近，类似的说法在网络上广泛流传。但真相究竟如何？差距真有这么大吗？

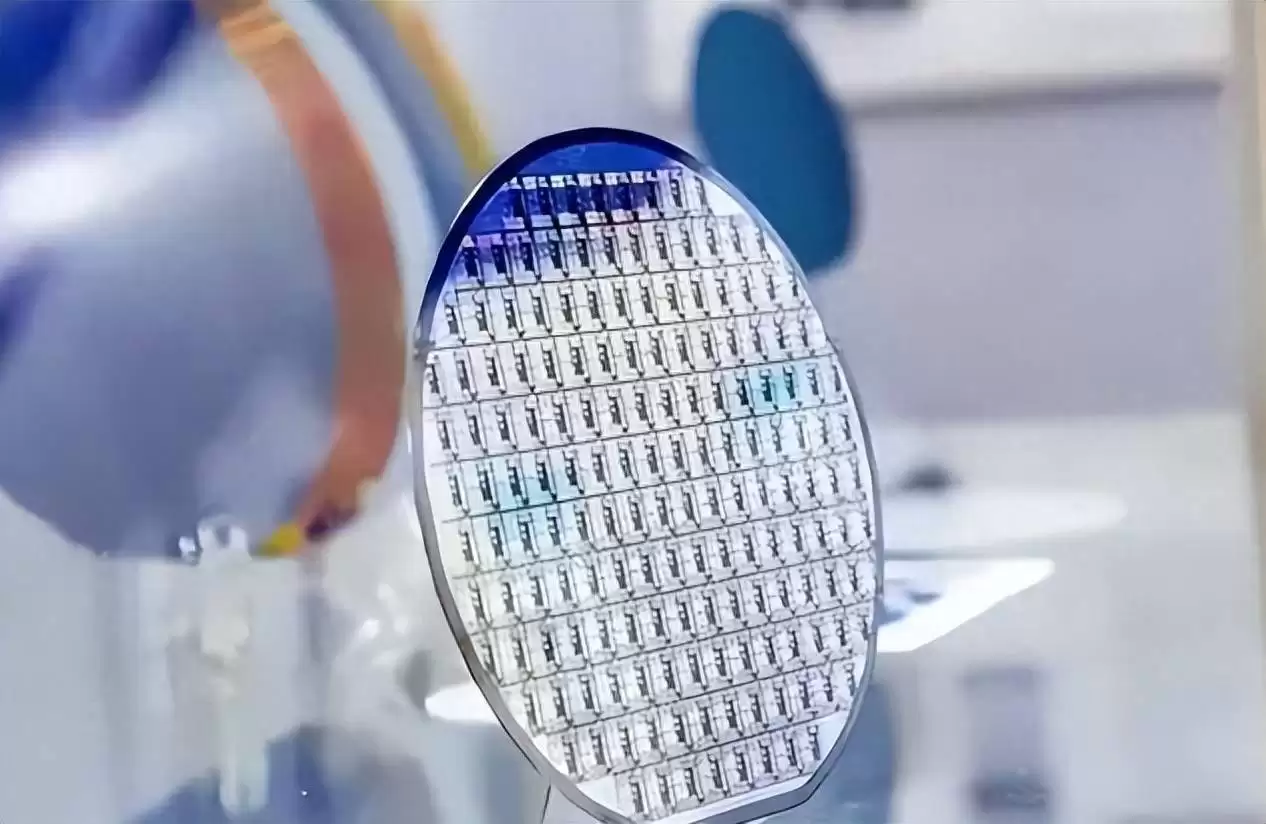

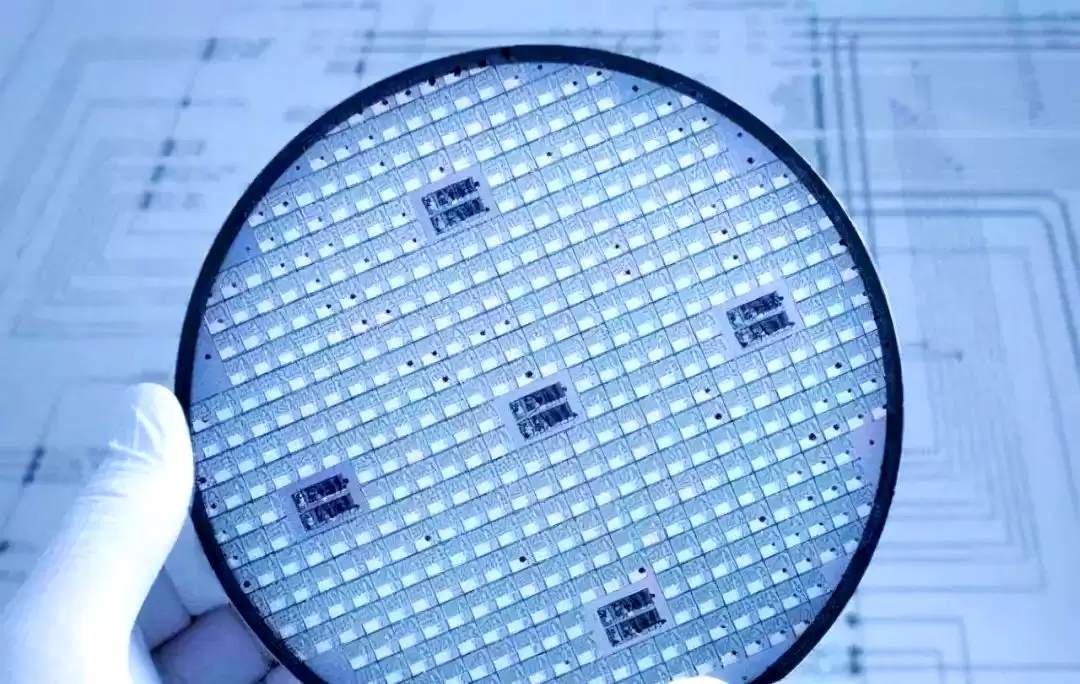

首先要明确一个核心事实：虽然光刻胶名称中带有“胶”字，但它绝非普通的“胶水”。在工业制造领域，它被誉为“芯片制造的灵魂”。这意味着它的核心作用是将芯片电路图通过光刻技术“印”在晶圆上，其重要性不言而喻。如果把光刻机比作“刻刀”，那么光刻胶就是“雕刻的基底”——它的纯度、配方和稳定性直接决定了芯片的制程精度和良品率。别看它只是不起眼的“胶”，技术门槛却极高。

客观来看，日本在高端光刻胶领域的优势确实达到了全球领先水平。目前全球高端EUV光刻胶市场，日本企业占据了超过90%的份额，信越化学、JSR、东京电子等巨头几乎垄断了整个市场。无论是台积电、三星还是英特尔，高端芯片制造所需的EUV光刻胶都高度依赖日本供应。台积电选择在日本熊本建厂，一个重要原因就是希望靠近日本光刻胶等核心材料供应链。

日本的优势并非一蹴而就，而是数十年深耕的结果。从上世纪80年代开始，日本就全力布局光刻胶领域，几代工程师持续钻研分子排列、配方优化，积累了大量的隐性知识。这种知识无法通过砸钱购买设备获得，也无法短期复制，相当于日本企业的“祖传秘方”。

更关键的是，高端光刻胶的技术门槛极高，保质期极短，仅3-6个月，对物流、储存、供应链的稳定性要求极高，这也进一步巩固了日本的优势。日本企业凭借完善的供应链体系，能够快速将产品送达全球客户手中，而其他国家想要突破，不仅要攻克技术难关，还要搭建成熟的供应链体系，难度极大。

但要说“日本光刻胶领先中国30年”，还是有些夸张了。在高端光刻胶领域，中日之间确实存在差距，但这种差距主要体现在配方优化、纯度控制、稳定性等方面，而非核心技术的代差。中国目前已经掌握了中低端光刻胶的核心技术，正在全力攻关高端领域。

中国的发展思路也非常清晰——先拿下中低端市场，养活产业链、积累技术和人才，再逐步向高端EUV光刻胶领域突破。这种“循序渐进”的方式，符合科技发展的客观规律。

光刻胶领域的竞争，是一场没有硝烟的持久战，没有捷径可走。我们既要正视差距，也要看到自身的进步和潜力。毕竟，全球科技产业的发展，从来都是在差距中追赶、在竞争中进步。中国光刻胶的突围之路，虽然漫长，但未来可期。
