SOLIDWORKS旋转凸台绘图技巧：5步掌握核心绘制方法
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

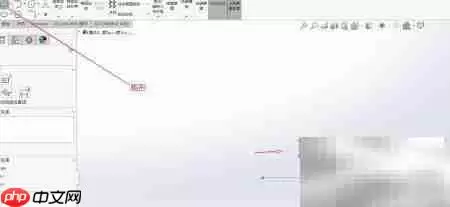

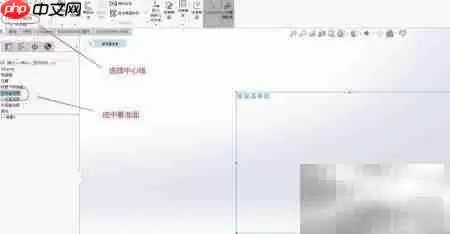

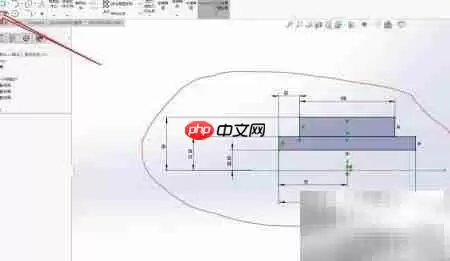

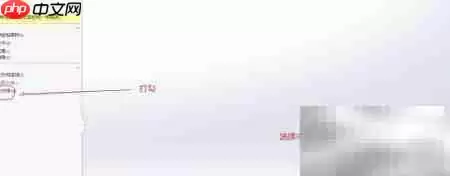

想要在SOLIDWORKS中创建旋转凸台模型，首先需要启动软件并进入三维设计界面。选择一个基准面后，系统便会切换至草图绘制状态。接着，从直线工具中找到并点选“中心线”功能，以坐标原点为起点，绘制一条水平方向上的中心线。这条线将作为后续旋转操作所围绕的旋转轴。

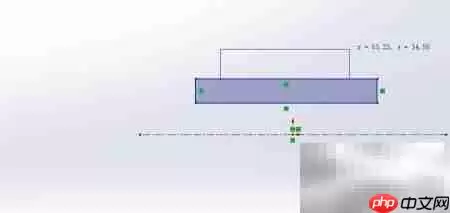

然后，借助矩形工具，在中心线附近绘制一个标准的矩形。注意确保其几何中心与坐标原点对齐，这样就初步勾勒出了主体轮毂的基础外形。
接下来，在已绘制的大矩形一侧，继续使用矩形工具添加一个较小的矩形，使其与大矩形相邻连接，共同构成一个组合截面。

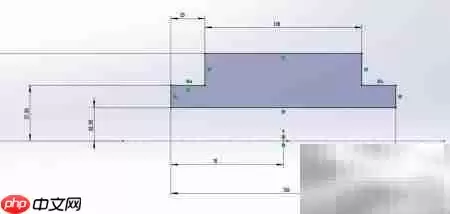

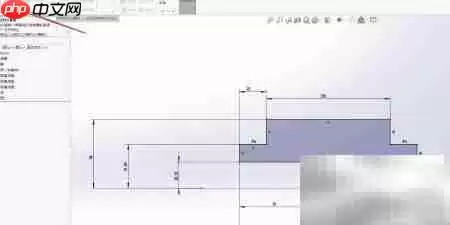

此时，草图轮毂已基本成型。我们可以使用智能尺寸标注工具，为各条边线添加精确的尺寸定义，并将数值调整为符合设计要求的精准参数。

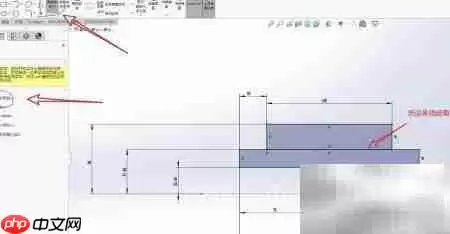

完成尺寸标注后，需要清理掉多余的线条。使用“裁剪实体”工具中的“强劲裁剪”功能，删除不需要的线段，确保轮毂轮廓完全封闭且没有冗余的图形元素。

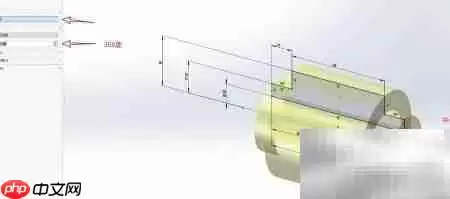

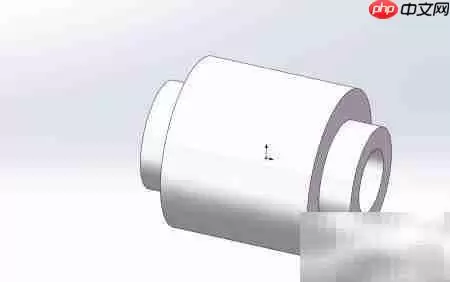

退出草图模式后，在特征工具栏中找到并选择“旋转凸台”命令。将之前绘制的中心线设为旋转轴，并将旋转角度参数设置为360度。确认操作后，一个完整的回转体三维模型便成功生成了。
