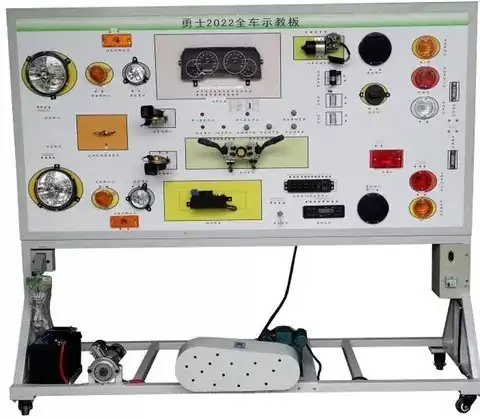

基于全新勇士柴油版打造的整车电器实训台

一、整体介绍

本实训台围绕全新勇士柴油版整车电器实物进行构建，完整呈现了包括汽车仪表、照明、雨刮、喇叭、发动机电气、启动以及充电在内的各大电器系统的结构与工作原理。通过对真实部件的集成与操作演示，能够全面展示各电器系统的连接方式与工作流程，适用于军事单位及教育机构在整车电器理论教学与维修实践培训中的多种需求。

二、功能特色

1. 配备可实际运行的整车电器系统，接通电源后，可通过操作面板上的各类开关与按钮，真实模拟仪表系统、灯光控制、雨刮运作、喇叭发声、发动机电控、启动过程以及充电状态等工作场景，直观展现各系统的工作逻辑与动态响应。

2. 面板采用高强度铝塑材料，具备抗冲击、耐污、防火、防潮等性能，表面经过特殊喷涂工艺处理，提升耐用性。面板上印制彩色电路图，图像清晰且不易褪色，便于学员对照实物与电路图，深入理解整车电器系统的控制原理与信号路径。

3. 面板设有专用检测端子，支持对各电器系统中的关键电子元件进行实时电气参数测量，包括电压、电流、电阻及频率等信号，满足故障诊断与数据采集的教学与训练要求。

4. 面板主体采用1.5毫米冷轧钢板冲压成型，结构稳固，外观整洁；底架为钢结构焊接而成，表面经喷涂处理，增强防腐蚀性能，并配备带自锁功能的移动脚轮，便于设备定位与移动。

三、技术规格

外形尺寸：约2080×700×1900毫米（长×宽×高）

供电电源：三相四线（或三相五线）380V±10%，50Hz

工作电压：直流12V

适用环境温度：-40℃ 至 +50℃

配套电机类型：三相异步电动机

电机型号：YT 100L1-4

电机电压：交流220V/380V

额定功率：2.2千瓦

额定转速：1420转/分钟

设备颜色：7032标准灰

支撑框架材质：40×40×3毫米方管

设备机柜：1.5毫米冷轧钢板成型结构，背部设有检修门

移动脚轮规格：100×60毫米
