进入2026年，锂离子电池在电动汽车、航空航天乃至极寒地区能源系统中日趋普及，而其低温性能也日益成为技术进一步突破的瓶颈。一旦气温跌破冰点，电池便步履艰难——不仅快充速度大幅下降，更容易在石墨负极表面析出枝晶般的锂金属，导致容量急剧跳水。尽管钛酸锂等替代性负极材料拥有更高的安全性，但受限于本身偏低的能量密度，始终难以满足市场对高续航的硬性需求。如何在确保安全的前提下，有效提升能量密度，已成为极端环境下电池研发必须攻克的核心挑战。

直面这一难题，哈尔滨工业大学化工与化学学院的研究团队独辟蹊径，从原子尺度对电极材料的微观结构进行重构，提出了一种基于晶体学工程的全新策略。这项发表于1月初的成果，展示出一种能在零下30摄氏度稳定实现快速充放电、且具备长循环寿命的锂离子电池负极设计方案。研究没有依赖传统的表面涂层或纳米化手段，而是通过对材料内在晶体结构的精准调控，显著改善了离子与电子在低温下的传输效率。

该研究的焦点集中在TiNb₂O₇（简称TNO）材料上。这类物质理论容量可达约387 mAh/g，同时拥有适中的工作电势与稳定的结构骨架，被视为下一代高性能负极的潜力候选。然而，它自身电子导电性偏弱、锂离子扩散速率慢的短板也相当突出，尤其在低温环境中，这些问题严重制约了其实际应用。为此，研究团队并未采用传统的表面包覆或纳米化手殷，而是另辟蹊径，通过对晶体内部结构的精准设计来实现性能跃升。

研究人员采用简便的一步固相法，在空气气氛中将锑（Sb）与铌（Nb）作为双掺杂元素引入TNO晶格。实验使用的原料是常见的五氧化二锑和五氧化二铌，工艺简便，产物为尺寸在500纳米至2微米之间的棒状晶体材料。得益于精确的合成控制，最终产物未检测到明显的杂质相，显示出良好的可重复性与工业化适配潜力。

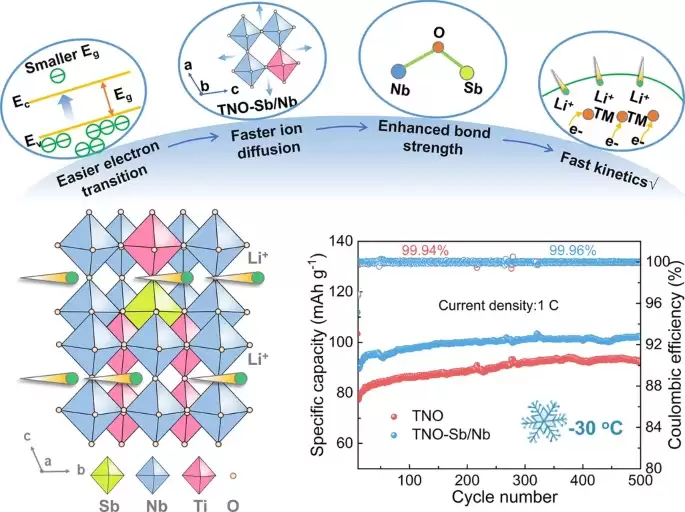

通过原位的X射线衍射技术，团队系统追踪了材料在充放电过程中的结构演变。结果显示，经过锑/铌共掺杂的TNO材料在循环过程中经历着可逆的固溶体—两相—固溶体转变路径，并未出现常见的结构崩塌。进一步借助同步辐射纳米CT技术进行三维分析发现，即便在零下30摄氏度的严酷环境中经历500次循环，材料晶体结构依然保持完整，未发生微裂纹萌生，充分证实了晶体学工程对结构稳定性的显著增强效果。

研究表明，双元素掺杂通过精细调节材料的电子结构、优化锂离子迁移通道并强化晶体稳定性，从根本上缓解了低温导致的动力学迟滞问题。该策略不依赖任何稀土或贵金属元素，无需复杂设备或惰性气体保护，与现有电池大规模制造体系具有良好的兼容性，为极端环境下高性能储能器件的发展开辟了富有前景的全新技术路径。
