国产GPU厂商近期动作频频,接连有企业上市或融资,市场热度不断攀升。在资本加持下,多家公司也相继披露了未来的产品发展蓝图。此前,部分厂商推出的GPU已在人工智能与游戏应用领域实现突破,引发了行业广泛关注。紧随其后,天数智芯也即将揭晓其新一代产品规划,计划于1月26日发布未来三代产品的技术演进路径。内容将覆盖自主GPGPU架构的创新、高性能计算基础设施布局,以及面向互联网场景的云边AI训练与推理解决方案等多个重要方向。
尽管具体芯片参数尚未公布,但业内普遍预期,该公司在2026至2028年间推出的产品,有望在性能上与国际领先水平展开直接竞争,甚至可能对标英伟达同期发布的H200和B200系列产品。

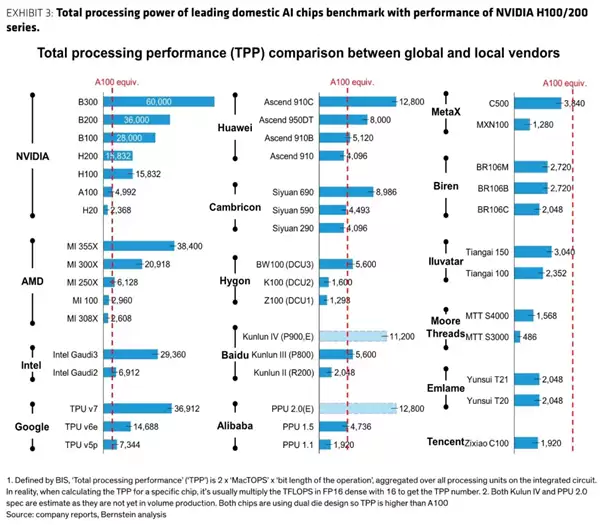

这一目标所代表的技术高度,可以从现有数据中窥见一斑。此前发布的国产AI芯片性能分析显示,天数智芯的天垓系列是其主力产品线,其中天垓100的TPP性能密度为2352,升级版天垓150达到3040。虽然取得了一定进步,但仍与英伟达A100存在明显差距。
若要与H200真正对标,芯片性能需实现约15832的TPP值;而要挑战B200,则要求性能进一步提升至36000左右。这意味着新一代产品必须在当前基础上,将算力提升5到12倍。这一目标在技术上极具挑战,但并非遥不可及。关键在于能否在架构设计、制程工艺、多芯片集成封装以及新型低精度计算支持(如FP8、FP4)等方面取得系统性突破。
然而,决定成败的因素不仅在于设计能力,更在于制造环节的实际可行性。天数智芯曾是国内首家推出7nm制程GPU的企业,具备一定的先发优势。若未来能推进至3nm先进工艺,并结合其他优化手段,理论上可实现十倍的性能跃升。但这条路径高度依赖先进制程的量产能力。当前,外部环境对高端芯片代工存在明确限制,尤其在涉及特定代工厂时,可能面临合规风险。
因此,国产GPU要实现性能的跨越式发展,面临的不仅是企业自身的研发瓶颈,更关键的是如何突破先进制程规模化生产的现实制约。技术路径的前瞻性规划,最终仍需落脚于制造能力的可持续支撑之上。
