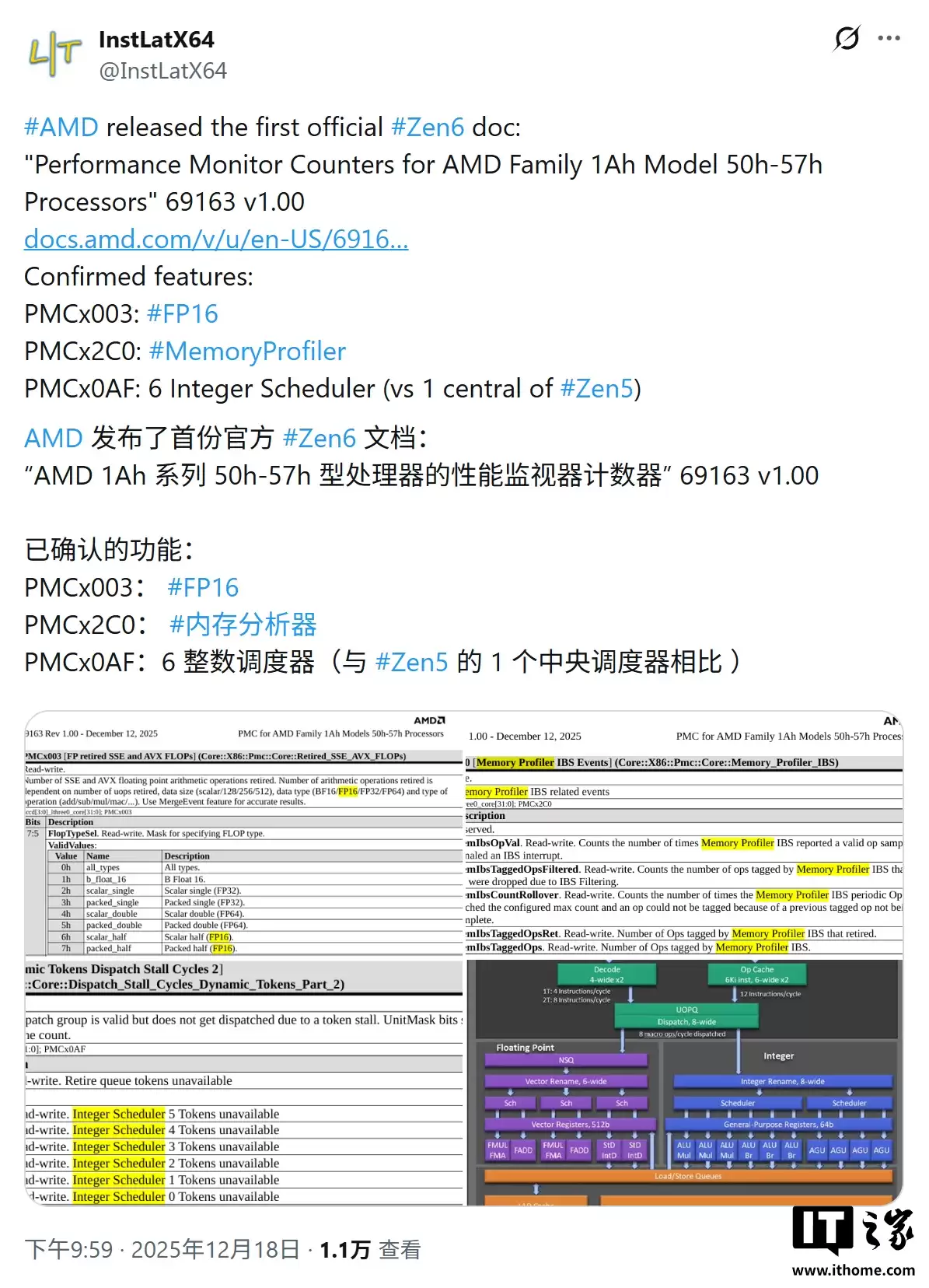

12月27日，爆料源 @InstLatX64 发布消息称，其于18日在社交平台 X 上分享了一份 AMD 最新内部开发文档，其中显示出 Zen 6 架构将迎来重大的微架构革新，包括采用更宽的8槽指令分发单元，并延续对同步多线程（SMT）技术的支持。

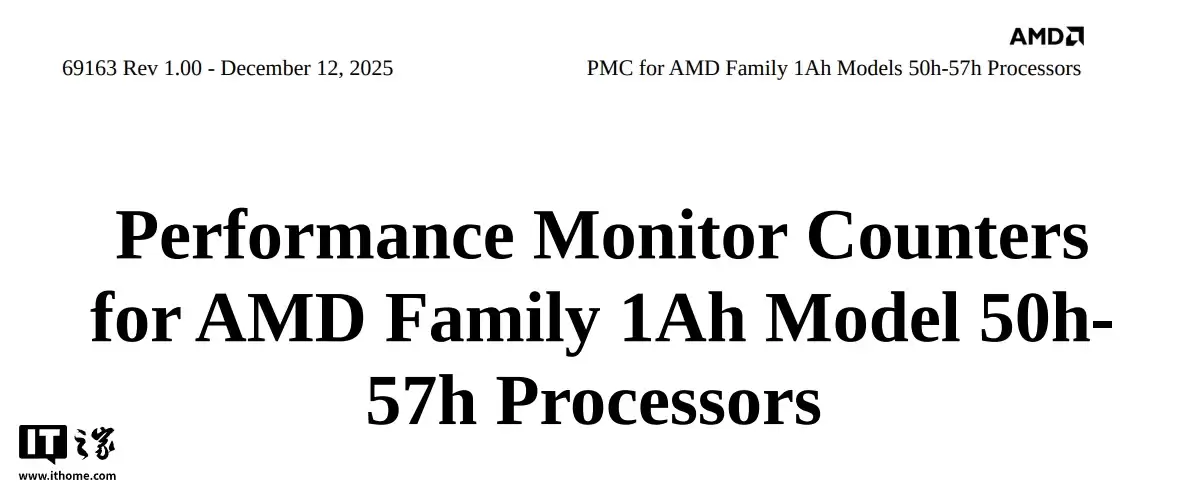

AMD 最新公开了一份开发者技术文档，标题为《AMD Family 1Ah Model 50h-57h 处理器性能监控计数器》。这份文档详细描述了新处理器内部的性能与诊断计数器，虽然并未直接列出市场规格，但外界得以借此窥见 Zen 6 的内部组织结构细节。

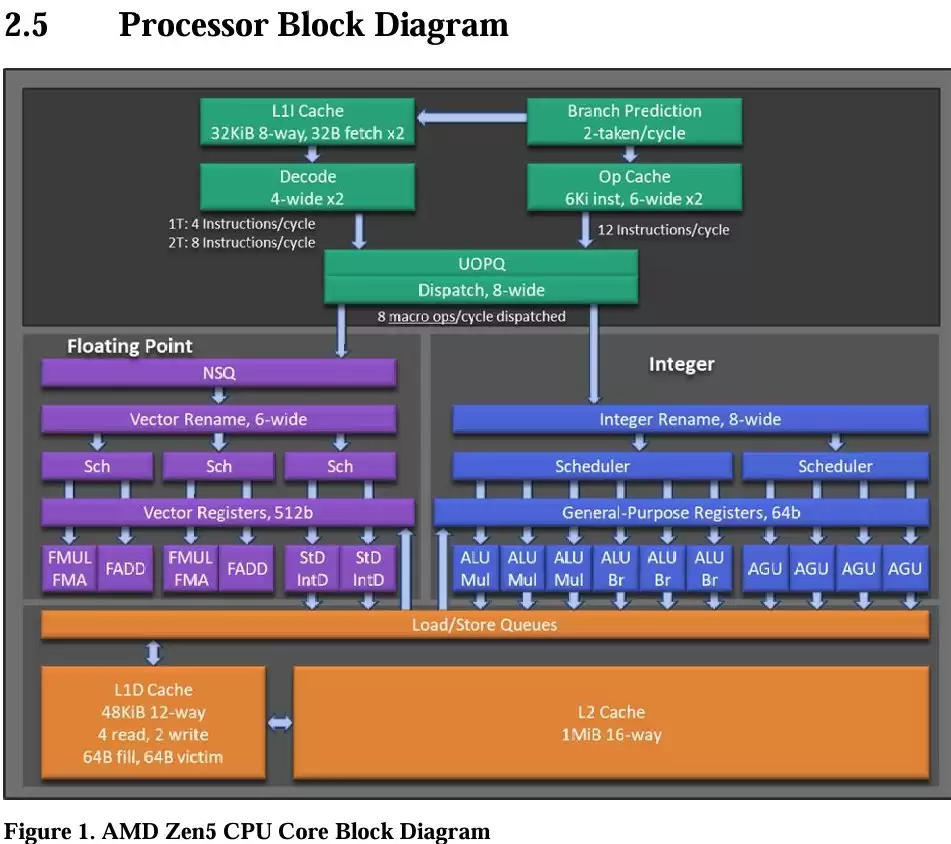

其中最引人注目的变化在于指令分发阶段。新架构采用了更宽的8槽设计，这意味着处理器在每个时钟周期内能够向执行单元分配更多的指令，从而显著提升并行处理效率。
同时，文档也确认 Zen 6 将继续支持同款同步多线程技术。通过这些新增的性能计数器，开发者能够精确监控线程如何占用资源，并定位流水线中出现等待的瓶颈位置，进而有针对性地优化应用程序代码。
注：指令分发是 CPU 处理指令流水线中的一个环节，负责将解码后的指令“派发”给具体的执行单元去干活。分发宽度越宽（如8槽），理论上同一时间能干的活就越多。
同步多线程是一种让单个物理 CPU 核心同时处理两个或多个线程的技术，能让 CPU 在处理多任务时更高效，减少闲置时间。
在算力方面，AMD 为 Zen 6 大幅强化了矢量与浮点运算能力。文档明确列出了其对 512位指令的支持，涵盖了多种数据类型及扩展指令集。其中包括用于加速深度学习的 VNNI 指令，以及用于加密和哈希计算的 AES 与 SHA 指令。
这种组合表明，AMD 正将 Zen 6 打造为一款能有力应对科学计算、媒体处理及 AI 类高负载任务的强悍芯片，旨在满足未来数据密集型应用的需求。
尽管技术底座的蓝图已经初现端倪，但 AMD 尚未在文档中透露具体的发布时间表或产品命名规则。目前尚不清楚具体的桌面版或服务器版型号，文档中也未包含任何基准测试数据。
