2025年12月26日，英特尔正式发布了备受期待的18A制程工艺。作为其“四年五代”技术路线图中的关键一环，尤其是在原定的20A工艺被取消后，18A工艺的战略重要性尤为凸显。
根据传统命名规则，18A工艺大致对应1.8纳米技术节点。从理论上说，其晶体管密度有望超越当前行业领先的2纳米工艺。虽然后者尚未公布完整数据以供直接对比，但即便18A在某些指标上未能全面领先2纳米，其整体性能和能效表现优于现有的3纳米工艺仍是可以预期的。

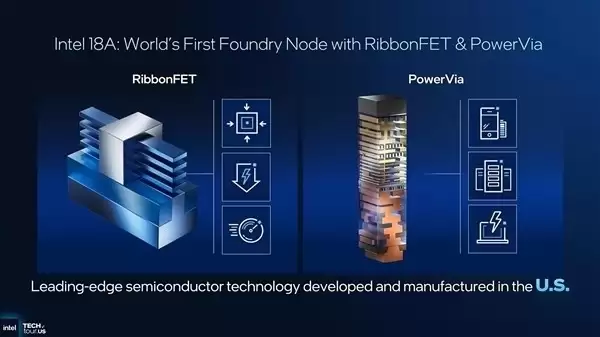

18A工艺引入了两项核心突破性技术。其一是名为RibbonFET的全环绕栅极（GAA）晶体管架构，这是英特尔自主研发的方案，相较于传统的FinFET设计，能更有效地控制电流泄漏，提升开关效率。其二是PowerVia背面供电技术，通过将电源线路从晶圆正面转移至背面，有效缓解了前道布线拥堵与电压下降的问题。两项技术协同作用，可在相同功耗下实现更高性能，或在同等性能下显著降低能耗。
生产方面，18A工艺主要依托位于亚利桑那州的Fab 52晶圆厂。据悉，该厂区已部署至少四台极紫外光刻机（EUV），其中包含一台最先进的NXE:3800E型号，每小时可处理220片晶圆，其余三台为NXE:3600D型号，每小时产能为160片晶圆。待工厂全面达产，周产量可达一万片晶圆，月产能稳定在四万片水平，整体规模相当于美国境内另一大型晶圆制造基地一期与二期产能之和。
未来，该园区计划配置不少于十五台EUV设备，还将纳入下一代高数值孔径（High-NA）EUV光刻系统，进一步提升微影精度与制程能力，但具体机型分布和投入使用时间尚未明确。
基于18A工艺打造的首批产品包括面向个人计算设备的Panther Lake处理器及用于数据中心的Clearwater Forest服务器芯片，预计将于明年大规模上市。然而，目前产线仍处于产能爬坡阶段，良率依然是决定出货节奏与成本控制的核心因素。
此前英特尔透露，其良率提升已进入符合行业标准的成长曲线，每月平均改善约7%。但要达到最优水平，预计需持续优化至2027年初。因此，在初期阶段，相关产品的制造成本仍将处于高位。
这也意味着即将在国际消费电子展上亮相的Panther Lake笔记本平台难以实现低价定位，很可能延续此前Lunar Lake系列的高端策略。公司内部已有信号表明，可能主动收缩对低端市场的投入，转而聚焦高附加值领域。
