英特尔正计划在半导体工艺与全球产能布局两方面追赶台积电，但在北美本土市场，这家芯片巨头的地位依然无可撼动。根据 CNBC 的报道，英特尔位于亚利桑那州的 52 号晶圆厂在技术先进性上已经超越了台积电目前正在运营的 21 号晶圆厂一期项目，以及即将投产的二期项目，其产能规模更是相当于这两个厂区的总和。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

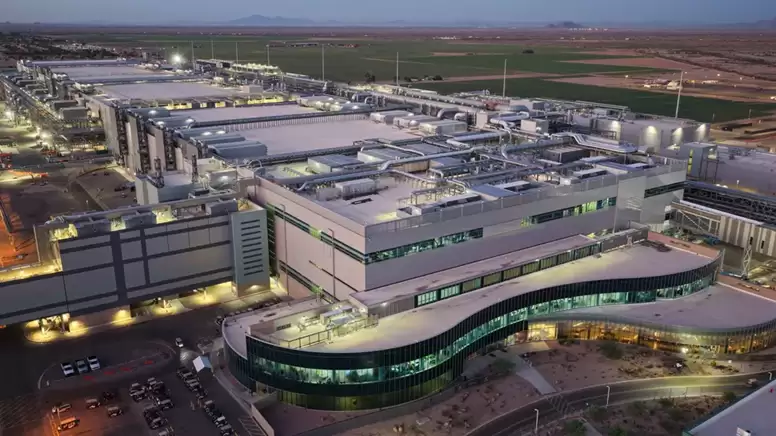

英特尔位于亚利桑那州钱德勒的 Fab 52 半导体制造厂

英特尔 52 号晶圆厂专为 18A 制程（即 1.8 纳米级别）及更先进的工艺打造，采用了环绕栅极（GAA）纳米片晶体管技术与 PowerVia 背侧供电网络。该工厂的晶圆月启动量在满负荷生产阶段可达到约 40,000 片，相当于每周 10,000 片的启动规模——以当下的行业标准衡量，这无疑是一座超大型晶圆厂。

根据推特账号 @IntelProMUltra 的实地观察，52 号晶圆厂目前已配备了 4 台阿斯麦（ASML）Twinscan NXE 系列低数值孔径极紫外光刻机，其中至少包括一台 NXE:3800E 型号。这款设备是阿斯麦最先进的低数值孔径极紫外光刻机，借鉴了下一代高数值孔径光刻机的晶圆传送装置、高速晶圆台与光源技术，在 30 毫焦/平方厘米的曝光剂量下，每小时可处理高达 220 片晶圆。此外，该厂还部署了 3 台 NXE:3600D 光刻机，同样曝光剂量下的小时晶圆处理量为 160 片。

英特尔位于亚利桑那州奥科蒂约的“硅沙漠”园区，最终将配备至少 15 台极紫外光刻机。不过，其中高数值孔径光刻机的具体数量，以及即将开建的 62 号晶圆厂将部署多少台这类设备，目前仍未可知。但“至少”这一表述意味着，英特尔在亚利桑那的生产基地预留了充足的空间，未来可能部署超过 15 台极紫外光刻机。

对比台积电 21 号晶圆厂一期项目（采用 N4 与 N5 制程生产芯片），英特尔 52 号晶圆厂不仅能生产制程工艺显著更先进的芯片（最低达到 1.8 纳米级别及以下），月晶圆处理量更是前者的两倍。事实上，台积电单座晶圆厂模块的产能通常在 20,000 片/月左右，即便其具备 N3 制程生产能力的 21 号晶圆厂二期项目建成投产，待三座工厂均满负荷运行时，英特尔 52 号晶圆厂的的综合实力仍能与台积电在亚利桑那的两座工厂持平，甚至略有领先。

需要指出的是，由于英特尔 18A 制程的技术复杂度远超台积电 N4 或 N4P 制程，单纯对比产能规模并不完全准确。即使采用更先进的 Twinscan NXE:3800B 光刻机，英特尔工厂在生产 18A 制程芯片时，也需要完成更多工序。

不过，英特尔 52 号晶圆厂的产能爬坡进度存在一个关键变量。目前，该厂正基于 18A 制程推进“黑豹湖”（Panther Lake）处理器的量产，但该制程的良率仍处于爬坡初期。英特尔预计，18A 制程的良率将在 2027 年初达到业界顶尖水平。在此之前，该厂不会扩大该制程下的处理器产能，因此工厂现阶段无法实现满负荷运转，部分产能将处于闲置状态。反观台积电，其在美国工厂采用的是成熟制程技术进行芯片生产，能够快速完成产能爬坡，晶圆厂利用率也能迅速提升至接近 100% 的水平。
