12月16日消息，德国超频玩家、知名PC硬件改造达人der8auer（Thermal Grizzly首席执行官）于本月14日在视频平台分享了一段视频，内容是拆解英伟达尚未发布的TITAN RTX Ada显卡原型。

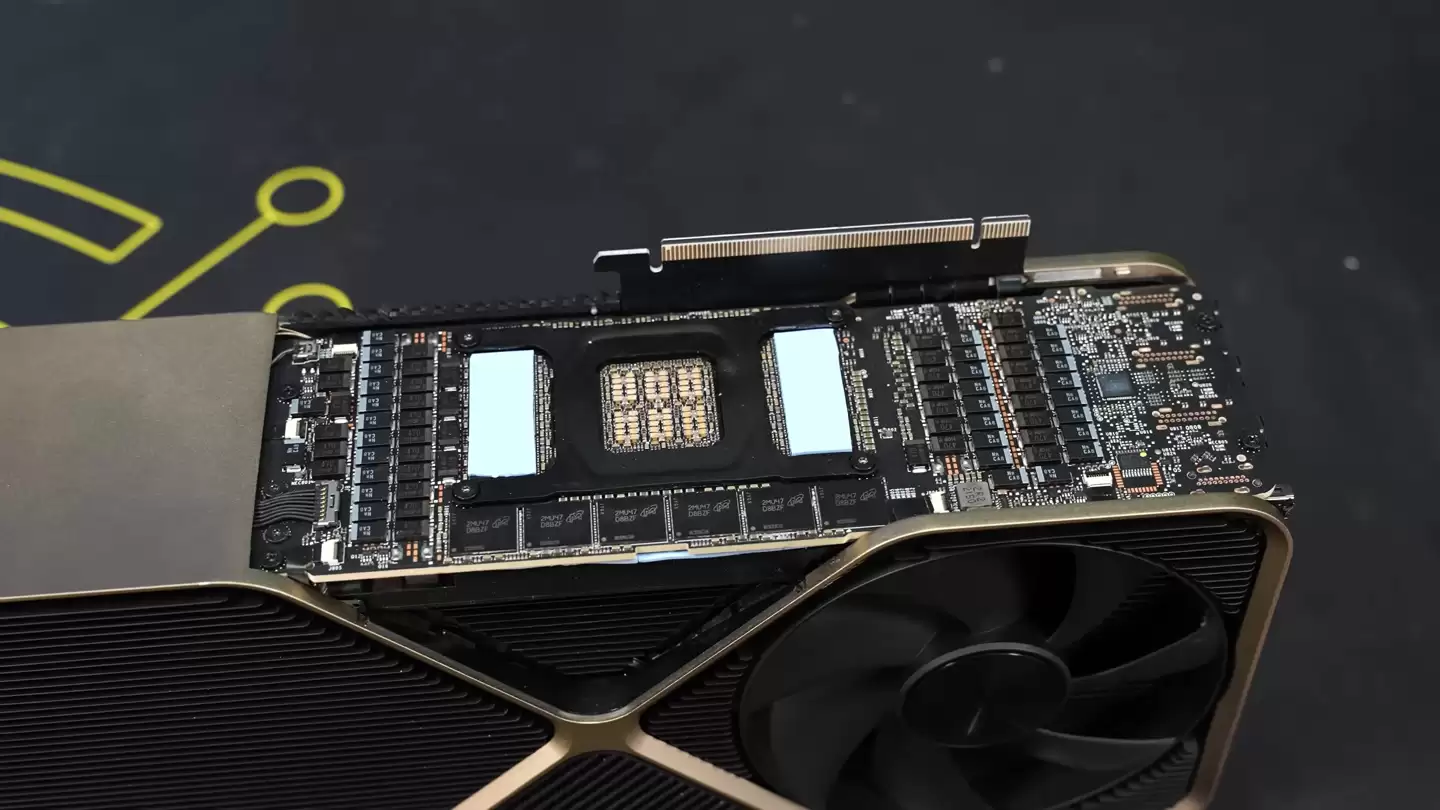

在视频第一阶段的拆解中，当“背板”区域被取下后，可以清晰地看到TITAN RTX Ada原型采用了独特的“平放式”PCB设计。这块PCB位于整个显卡模组的底部，与常规显卡的垂直插拔方式不同，它在标准直插模式下，其PCB是与主板保持平行状态的。

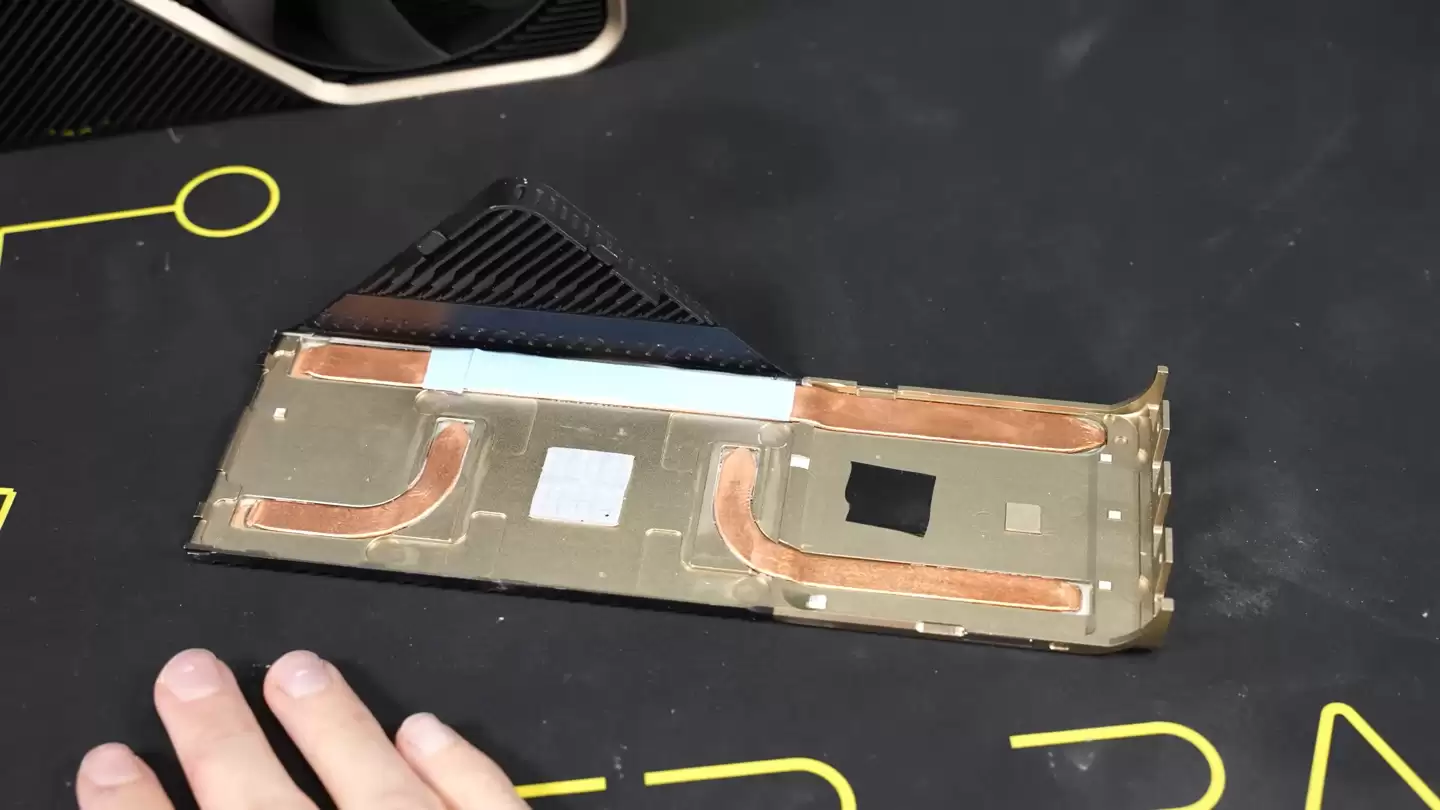

这款显卡的“背板”设计也颇为讲究，内嵌了三根热管，用以改善PCB背面元件的散热效果。这种布局在此前曝光的GeForce RTX 4090 Ti原型卡上并未出现。

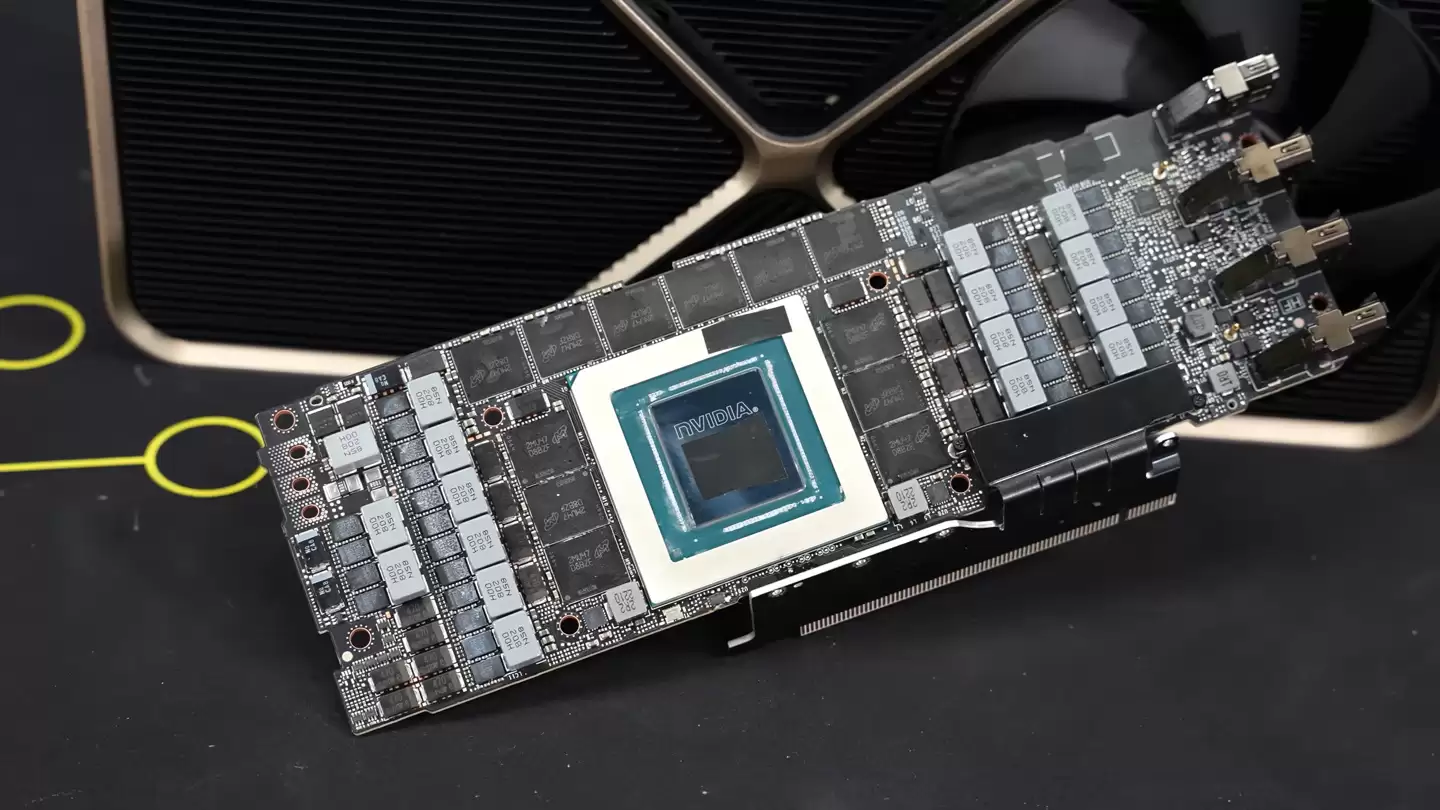

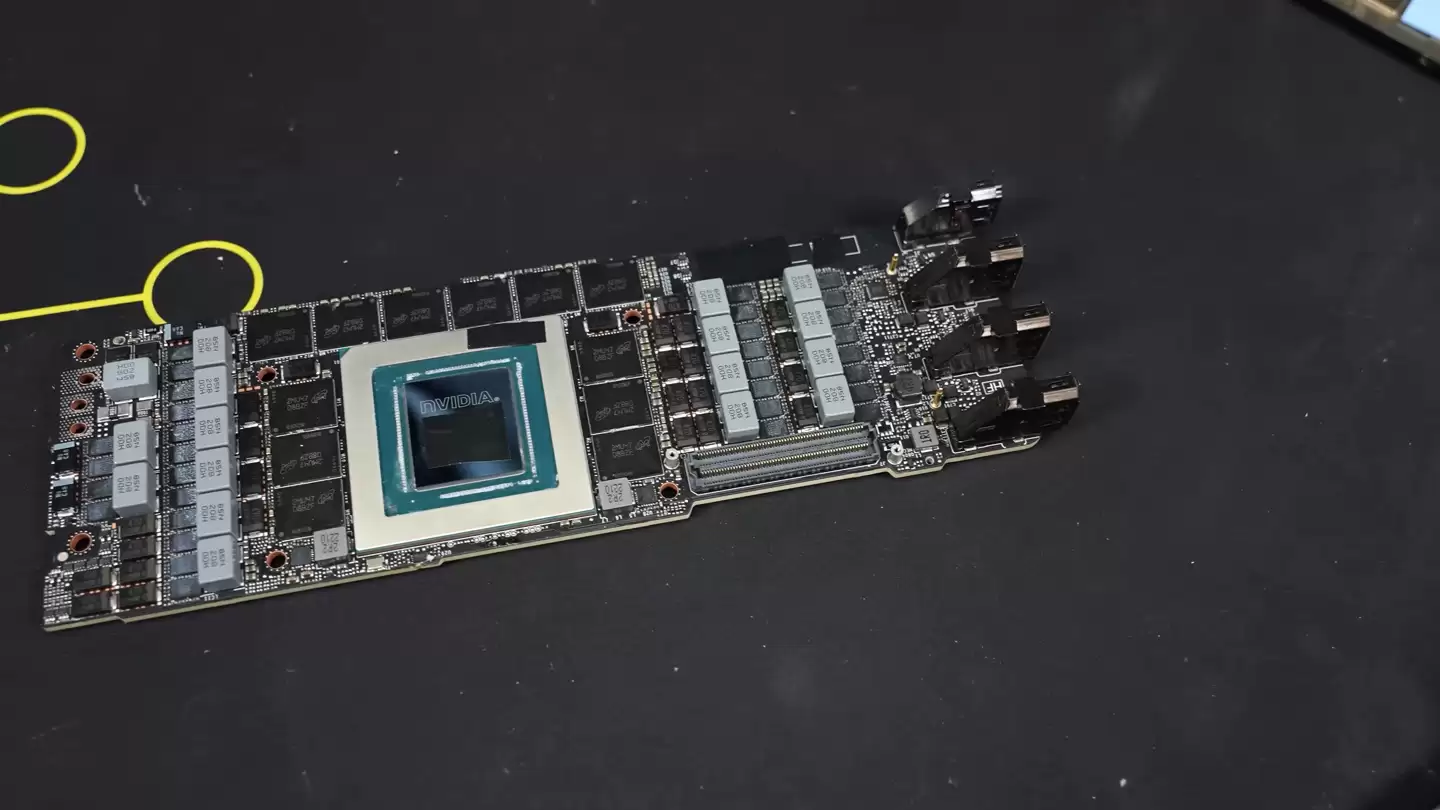

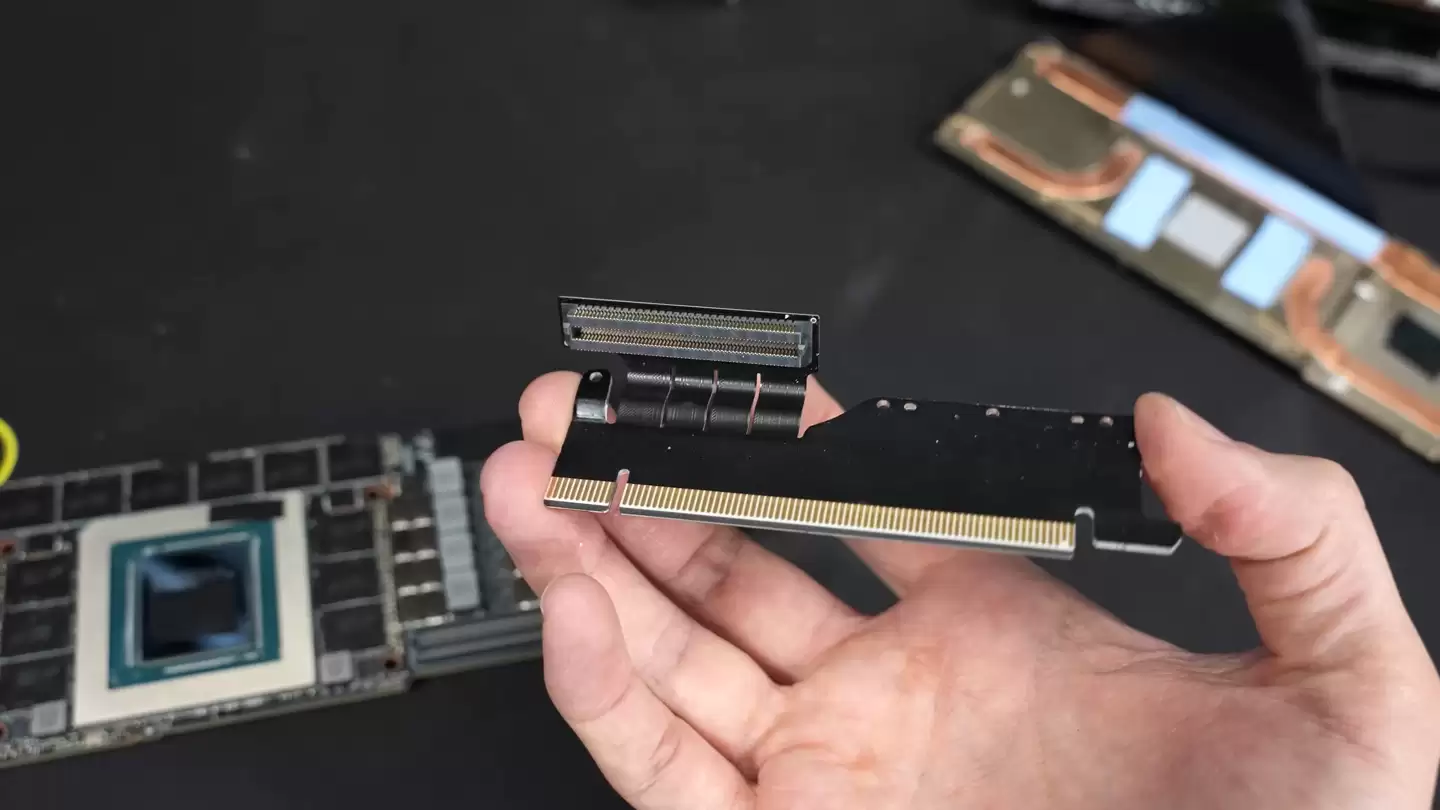

TITAN RTX Ada的PCB由一张主卡和一张子卡组合而成。主卡上坐落着AD102核心，其尾部是4个视频信号输出接口；子卡则通过排线连接，使得主卡能够与PCIe金手指保持90度直角，从而形成一个整体。

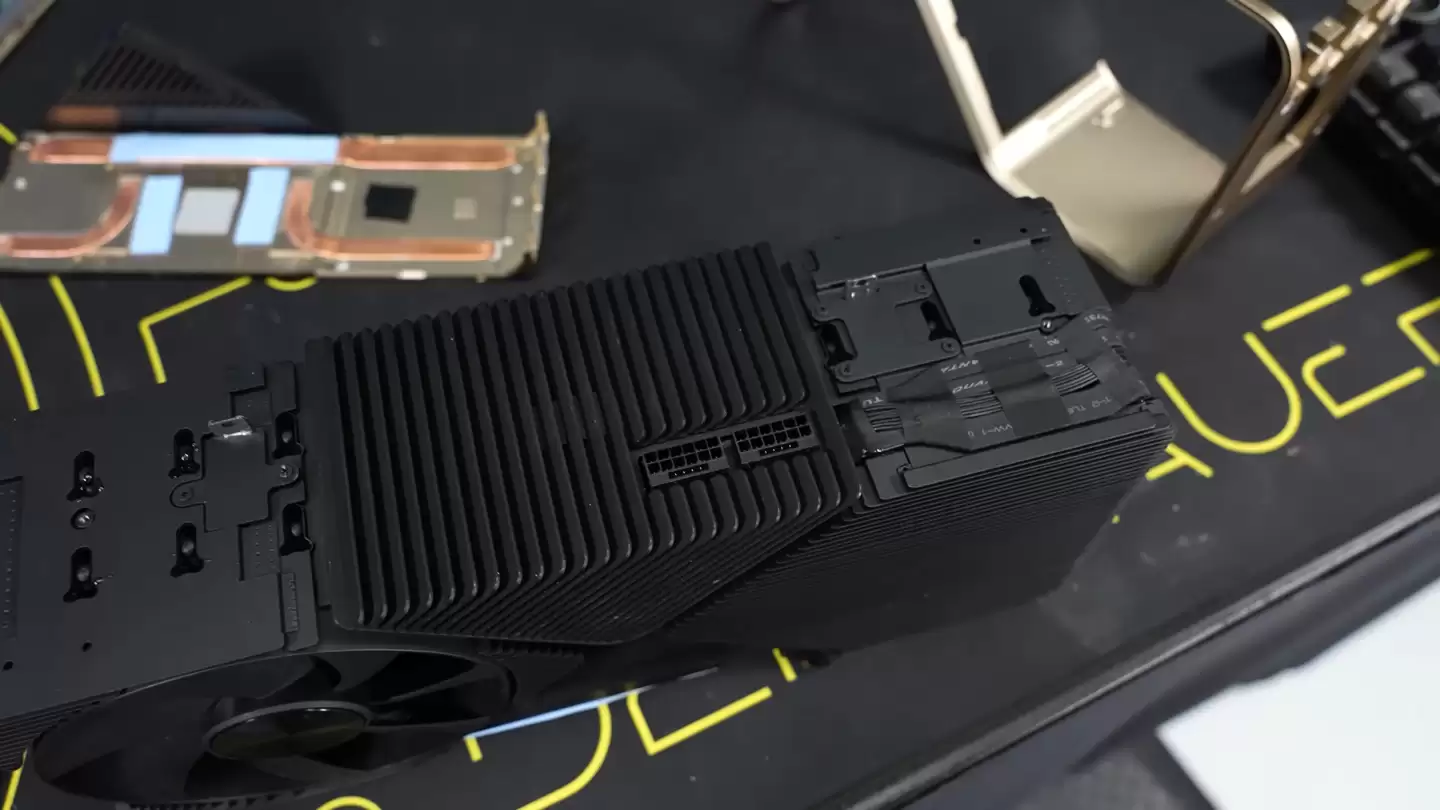

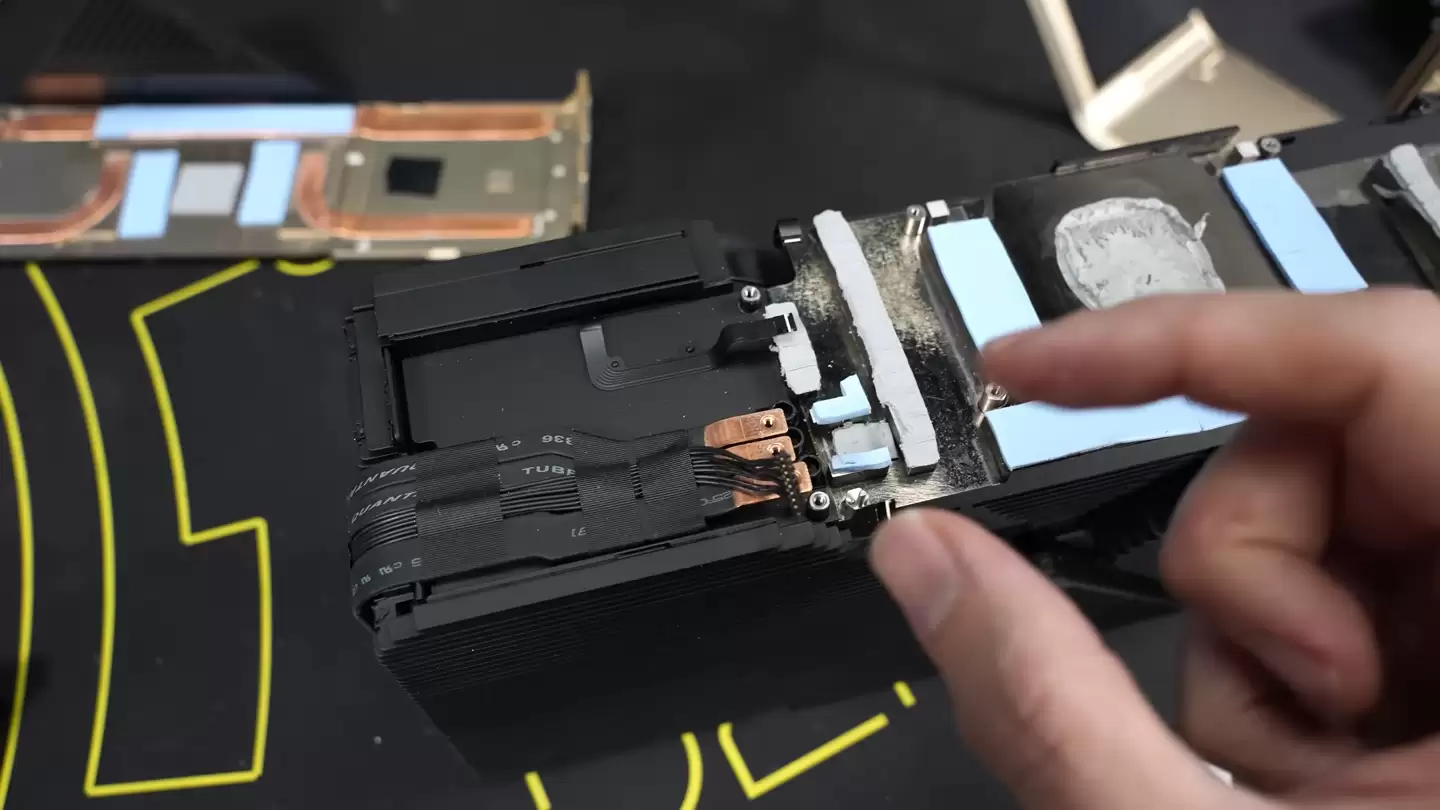

在供电设计上，TITAN RTX Ada也显得非常特殊。它采用三组铜片而非线材进行导电（der8auer认为旁边的一组线材可能起到侦测作用），从显卡侧面绕至顶部的2个16-Pin供电接口。

根据此前流出的信息，TITAN RTX Ada设计上包含18432个CUDA核心，配备48GB GDDR6X显存，搭载三风扇散热系统，厚度达到四槽，功耗最高可达900W。
