硬件领域知名专家Der8auer近日发布了一段深度技术解析视频，首次将NVIDIA从未公开的TITAN Ada原型显卡进行了完整拆解。这款显卡基于完整的AD102核心打造，虽从未进入零售市场，但此前已有部分工程样品流出。而Der8auer所持有的，正是少数能够稳定运行的原型卡之一。

此前他已对这张显卡进行了全面的性能测试，并展示了专为其配备的900W外接电源适配器——该装置能将六个标准8针PCIe供电接口转换为双12VHPWR输入，以满足其极高的功耗需求。此次则更进一步，展开了物理层面的结构剖析。

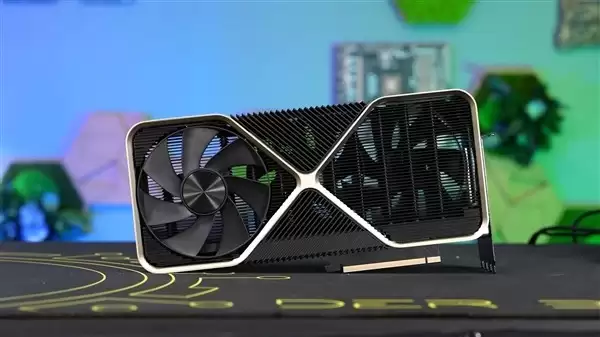

从外观来看，显卡散热模块采用四槽厚度设计，全金属外壳搭配三风扇配置。I/O面板布局延续了公版设计理念，提供三个DisplayPort接口与一个HDMI接口。通过细致观察，可发现部分螺丝存在混用现象及明显拧动痕迹，表明此卡在抵达他手中前已被开启过至少一次。

深入内部后，PCB架构展现出非常规的设计：承载GPU与显存的核心主板与主系统主板呈平行安装状态，而另一块独立的PCIe子板则负责实现与主板插槽的物理连接并完成信号传导。这种分离式结构在消费级产品中极为罕见。

移除了核心模块后，显存排布清晰显现。正面与背面各焊接了12颗GDDR6X芯片，共计24颗，构成了48GB超大显存容量。供电方案同样别具一格，未采用传统的PCB直连供电接口，而是将导电触点与实心铜质导体直接集成于散热结构内部，通过双12VHPWR接口自外部导入电力。

该原型卡搭载完整规格的AD102核心，集成18432个CUDA核心，并配备48GB高速显存。其整体性能表现与面向专业工作站市场的某款高端型号高度重叠，甚至在部分场景下可能更胜一筹。正因为其定位过于接近专业级产品线，或触及内部产品序列的区分逻辑，最终未能作为消费级产品正式发布。
