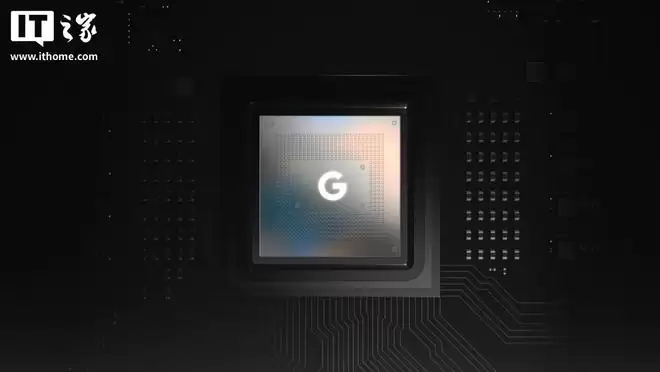

IT之家12月15日消息，科技媒体Wccftech今日发布分析博文，深入前瞻了谷歌下一代Tensor G6芯片的CPU核心架构，揭示其与联发科天玑9500在设计思路上存在诸多相似之处。
IT之家附上详细分析如下：
一、Tensor G5与天玑9500的基础架构对比
CPU部分：
天玑 9500：8个核心，采用1+3+4三丛集架构。1个超大核为ARM C1-Ultra（即Cortex-X5），最高频率达4.21GHz，配备2MB L2缓存；3个大核为ARM C1-Premium（即Cortex-A725），最高频率3.5GHz，各配备1MB L2缓存；4个中核（能效核）为ARM C1-Pro（即Cortex-A520），最高频率2.7GHz，各配备512KB L2缓存。
Tensor G5：8个核心，采用1+5+2三丛集架构。1个超大核为ARM Cortex-X4，最高频率3.78GHz；5个大核为ARM Cortex-A725，最高频率3.05GHz；2个中核（能效核）为ARM Cortex-A520，最高频率2.25GHz。
注：谷歌并未公开各个核心的L2缓存具体配置。
GPU部分：
天玑 9500：采用ARM Mali-G1 Ultra MC12，支持硬件级光线追踪，可实现120帧游戏体验。
Tensor G5：采用Imagination IMG DXT-48-1536，不支持光线追踪。
二、Tensor G6的预期架构前瞻
这款芯片预计将在2026年下半年亮相，采用台积电2nm制程工艺。
CPU架构：预计为1个ARM Cortex-X930超大核，辅以6个ARM Cortex-A730大核，以及1个ARM Cortex-A5xx系列中核（能效核）。
GPU架构：预计采用3核心的Imagination IMG CXT，在架构上甚至比Tensor G5的IMG DXT还要老一代。
基带：预计将放弃三星方案，改用联发科M90，下行速率最高可达12Gbps。
三、Tensor G6借鉴天玑9500的两大关键点
1. 中核（能效核）不再重要
此前曾有分析指出，联发科通过减少能效核数量来提升天玑芯片的整体性能。如今谷歌似乎也采纳了这一思路。
通过上文对比我们可以看出，谷歌将Tensor G5的1+5+2核心布局，调整为Tensor G6的1+6+1，即用一个额外的大核来取代能效核。在2nm先进制程的加持下，这一改变有望显著提升整体性能表现。
2. 既然用ARM公版核心，那就用最新的
Tensor G5与天玑9500性能差距如此之大的重要原因之一，是联发科用上了最新的ARM核心，而谷歌用的则是已经“过气”两年多的公版核心（Cortex-X4发布于2024年5月）。
相比之下，Tensor G6所搭载的Cortex-X930至今尚未正式商用，这表明谷歌终于下定决心让Tensor系列用上最新的公版核心，有望解决Tensor芯片长期被诟病的性能短板问题。
但话说回来，Tensor G6的那颗GPU甚至比Tensor G5还要差，实在是耐人寻味。
